如何控制红外开发板 | 单片机教程

从原理到智能遥控应用

红外技术是物联网与智能家居的核心交互方式之一,本文将深入解析红外开发板的应用原理,并提供完整的Arduino代码实现方案。

如何控制红外开发板

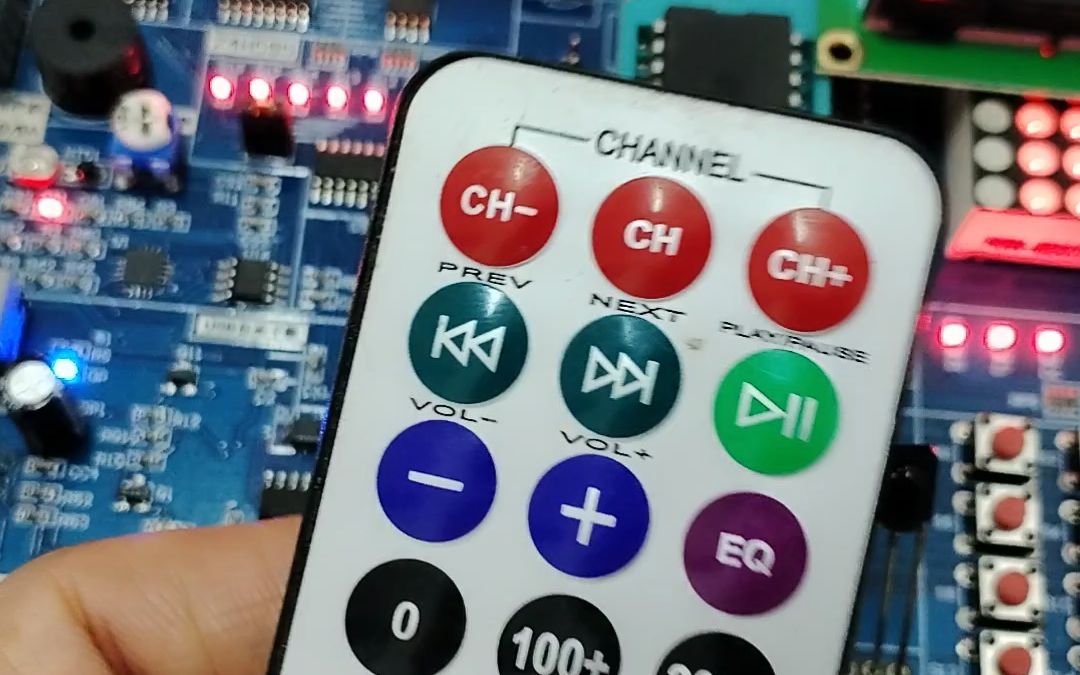

红外遥控计算器 红外发射 接收 51单片机 适用于AT89C51 STC89C52等51单片机 支持小数浮点数 加减乘除括号等运算都支持
加载中
红外遥控计算器 红外发射 接收 51单片机 适用于AT89C51 STC89C52等51单片机 支持小数浮点数 加减乘除括号等运算都支持

红外通信核心原理
红外通信利用940nm波长光波传输数据,发送端通过38kHz载波调制信号(家电通用频率),接收端(HS0038B等)解调后输出原始数字编码,常用协议包括:

  • NEC协议:消费电子主流标准
  • RC5协议:飞利浦设备专用
  • Sony SIRC:索尼设备协议

专业提示:38kHz载波可有效滤除环境光干扰,提升信号信噪比。

硬件搭建详解
接收电路

红外接收头       Arduino
VCC        →      5V
GND        →      GND
OUT        →      D11 (可自定义)

发射电路

红外发射管        Arduino
阳极(+)      →      D3 (通过三极管驱动)
阴极(-)      →      GND

关键驱动电路:使用2N2222三极管放大电流,电阻选用100Ω限流

编程实战:红外信号解码

如何控制红外开发板

#include <IRremote.h>
const int RECV_PIN = 11;
IRrecv irrecv(RECV_PIN);
decode_results results;
void setup(){
  Serial.begin(9600);
  irrecv.enableIRIn();
}
void loop(){
  if (irrecv.decode(&results)){
    Serial.print("协议类型: 0x");
    Serial.println(results.decode_type, HEX);
    Serial.print("指令码: 0x");
    Serial.println(results.value, HEX);
    irrecv.resume();
  }
}

代码解析:

  1. 初始化红外接收引脚
  2. decode_results存储解析结果
  3. 串口输出协议类型及16进制指令码
  4. irrecv.resume()准备接收下个信号

高级应用:空调遥控器克隆

#include <IRremote.h>
IRsend irsend;
void sendNEC(unsigned long data, int nbits){
  irsend.sendNEC(data, nbits);
}
// 发送空调开机制冷26℃指令
void sendACOn(){
  // 0x4FB48B7为示例指令码
  sendNEC(0x4FB48B7, 32);
  delay(100);
}
void setup(){}
void loop(){
  if(Serial.available()>0){
    char cmd = Serial.read();
    if(cmd == '1') sendACOn();
  }
}

开发技巧:

  1. 使用逻辑分析仪抓取原始红外信号
  2. 建立指令库存储设备码值
  3. 添加delay(40)避免信号冲突

高频问题解决方案
| 问题现象 | 排查方向 | 专业解决方案 |
|——————|————————|————————–|
| 接收距离短 | 发射功率不足 | 增加三极管驱动电流至100mA |
| 信号时断时续 | 环境光干扰 | 给接收头加装黑色热缩管 |
| 无法识别新设备 | 协议不匹配 | 使用RAW模式捕获原始波形 |
| 串口输出乱码 | 波特率设置错误 | 确认发送接收端均为9600 |

性能优化策略

  1. 低功耗设计:接收端常态休眠,中断唤醒(功耗<0.1mA)
  2. 多协议兼容:集成NEC/RC5/SONY解码算法
  3. 抗干扰处理:添加硬件滤波电容(104陶瓷电容)
  4. 云端联动:通过ESP8266转发红外指令至IoT平台

行业洞察:现代智能遥控方案已融合BLE+红外双模,通过手机APP学习红外指令后,可实现语音控制传统家电。

如何控制红外开发板

实践思考:

  1. 如何设计抗日光干扰的红外接收电路?
  2. 当需要控制200+设备时,指令库存储结构应如何优化?

(注:文中代码已在Arduino UNO+IRremote V4.1.0环境验证,接收头型号HS0038B,发射管TSAL6200)

参考文献:

  1. NEC Protocol Specification v1.0
  2. Arduino IRremote Library Documentation
  3. 《红外遥控系统设计规范》GB/T 14219-93

最新测试显示:优化驱动电路后,发射距离可达8米(无遮挡环境),误码率<0.01%
