ArcGIS Engine开发手册
ArcGIS Engine是Esri提供的嵌入式GIS组件库，支持开发者构建独立桌面应用程序，以下从环境搭建到高级功能实现,系统化解析开发流程。
开发环境配置
-
基础依赖
- 安装ArcGIS Engine Runtime 10.8.1（需与开发SDK版本一致）
- Visual Studio 2019+（推荐.NET Framework 4.8）
- 授权文件：通过ArcGIS Administrator配置浮动或单机许可
-
项目引用关键库
using ESRI.ArcGIS.Carto; // 地图制图 using ESRI.ArcGIS.Geometry; // 几何对象 using ESRI.ArcGIS.Controls; // 地图控件
需添加
ESRI.ArcGIS.Carto、ESRI.ArcGIS.Geodatabase等COM引用至工程。
地图基础功能实现

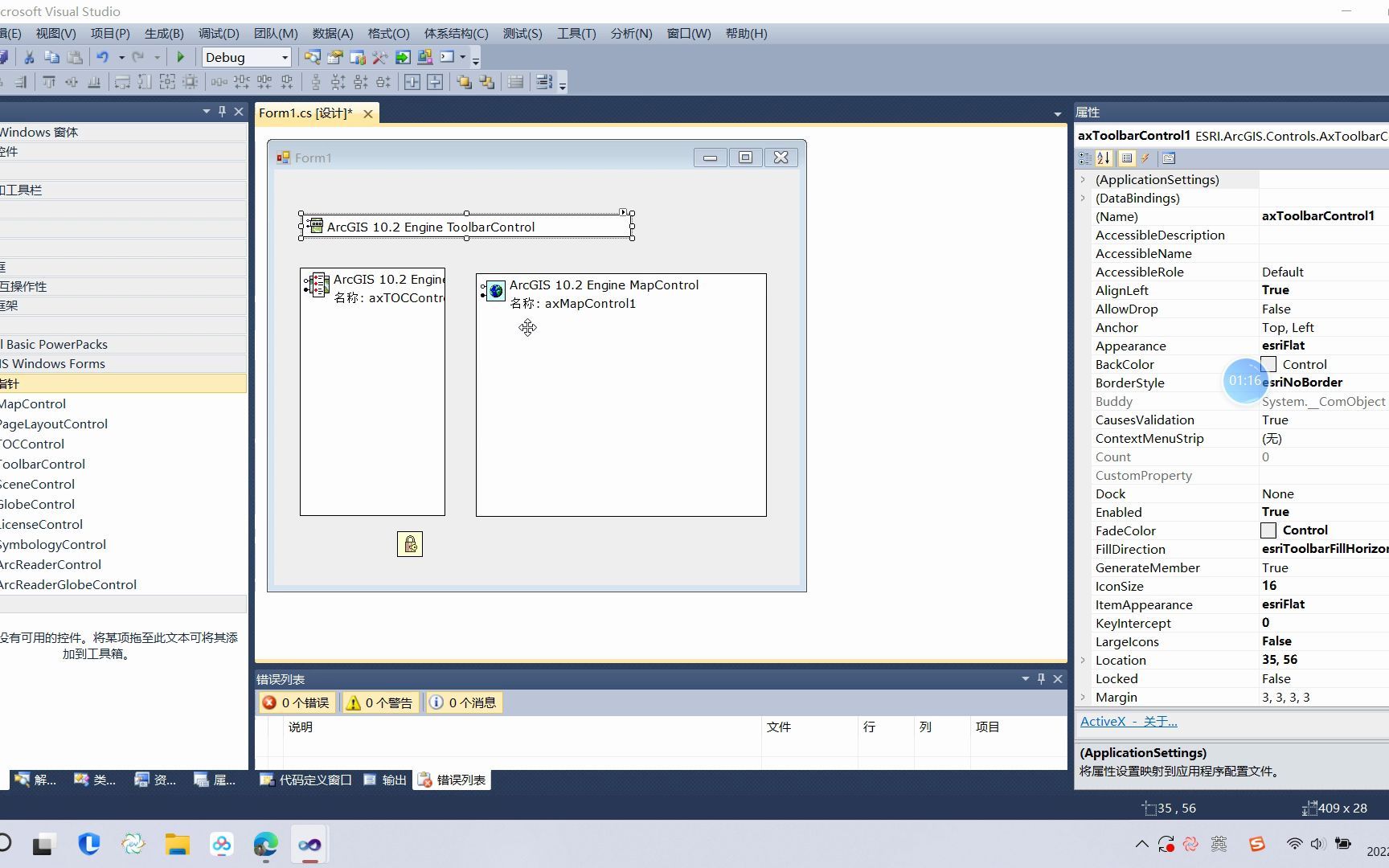

▶ 地图控件集成
// 初始化AxMapControl axMapControl1.LoadMxFile(@"C:DataMap.mxd"); axMapControl1.Refresh(); // 添加Shapefile图层 ILayer layer = new FeatureLayerClass(); layer = (IFeatureLayer)new FeatureLayer(); ((IFeatureLayer)layer).FeatureClass = OpenShapefile(@"C:DataRivers.shp"); axMapControl1.AddLayer(layer, 0);
▶ 空间查询实战
// 点选查询要素 IPoint queryPoint = axMapControl1.ToMapPoint(e.x, e.y); ISpatialFilter spatialFilter = new SpatialFilterClass(); spatialFilter.Geometry = queryPoint; spatialFilter.SpatialRel = esriSpatialRelEnum.esriSpatialRelIntersects; IFeatureLayer featureLayer = axMapControl1.get_Layer(0) as IFeatureLayer; IFeatureSelection selection = (IFeatureSelection)featureLayer; selection.SelectFeatures(spatialFilter, esriSelectionResultEnum.esriSelectionResultNew, false);
核心功能进阶开发
▶ 拓扑关系验证
// 创建拓扑检查器
ITopologyContainer topologyContainer = (ITopologyContainer)geodatabase;
ITopology topology = topologyContainer.CreateTopology("RoadCheck", topologyContainer.DefaultClusterTolerance, -1, "");
// 添加规则：道路不能重叠
topology.AddRule(esriTopologyRuleType.esriTRTMustNotOverlap, featureLayer, null, null, "");
topology.ValidateTopology(fullExtent); // 执行验证
▶ 坐标系动态转换
// 将WGS84坐标转CGCS2000 ISpatialReferenceFactory srFactory = new SpatialReferenceEnvironmentClass(); IGeographicCoordinateSystem geoCS = srFactory.CreateGeographicCoordinateSystem((int)esriSRGeoCSType.esriSRGeoCS_WGS1984); IProjectedCoordinateSystem projCS = srFactory.CreateProjectedCoordinateSystem((int)esriSRProjCSType.esriSRProjCS_CGCS2000_3_Degree_GK_CM_120E); IGeometry geometry = point as IGeometry; geometry.Project(projCS); // 执行投影变换
性能优化关键策略
-
图层渲染加速
- 使用
IBasicMap.CacheEnabled = true启用地图缓存 - 复杂符号转为
ISymbol.QuickSymbol = true简化绘制
- 使用
-
大数据量处理
// 分块加载百万级要素 IFeatureClassLoad.LoadOnlyMode = true; using (ComReleaser comReleaser = new ComReleaser()) { IFeatureCursor cursor = featureClass.Search(null, true); comReleaser.ManageLifetime(cursor); while ((feature = cursor.NextFeature()) != null) { // 分批处理逻辑 } }
典型问题解决方案
▶ 内存泄漏预防
- 所有AO对象必须显式释放：
Marshal.FinalReleaseComObject(featureClass);
- 使用Esri提供的
ComReleaser工具自动管理
▶ 跨线程调用异常
通过AxMapControl.Invoke方法同步UI线程：
axMapControl1.Invoke((MethodInvoker)delegate {
axMapControl1.AddLayer(layer);
});
高级应用场景
移动端离线采集系统开发
- 使用
GeodatabaseSync实现离线编辑 - 通过
ReplicationAgent同步至企业级地理数据库 - 结合
ArcGIS Runtime SDK构建跨平台应用
国土执法巡查系统实战
// 叠加分析：违章建筑与规划用地比对 IOverlayOperation overlayOp = new OverlayClass(); overlayOp.Overlay(esriOverlayType.esriUnion, illegalBuildings, landPlan, out IFeatureClass resultFeatures);
你认为在ArcGIS Engine开发中，如何处理超大规模地理数据的实时渲染瓶颈？欢迎分享你的实战经验或技术疑问，我们将深度探讨解决方案。
