BIOS开发环境搭建与实战指南
BIOS开发环境是指为开发、构建、调试和测试计算机基本输入输出系统固件所必需的一系列软硬件工具、库和配置的集合，其核心组件包括：硬件平台（目标板或模拟器）、工具链（编译器、链接器）、UEFI开发套件（如EDK II）、源码控制系统以及调试工具。
核心硬件平台选择
-

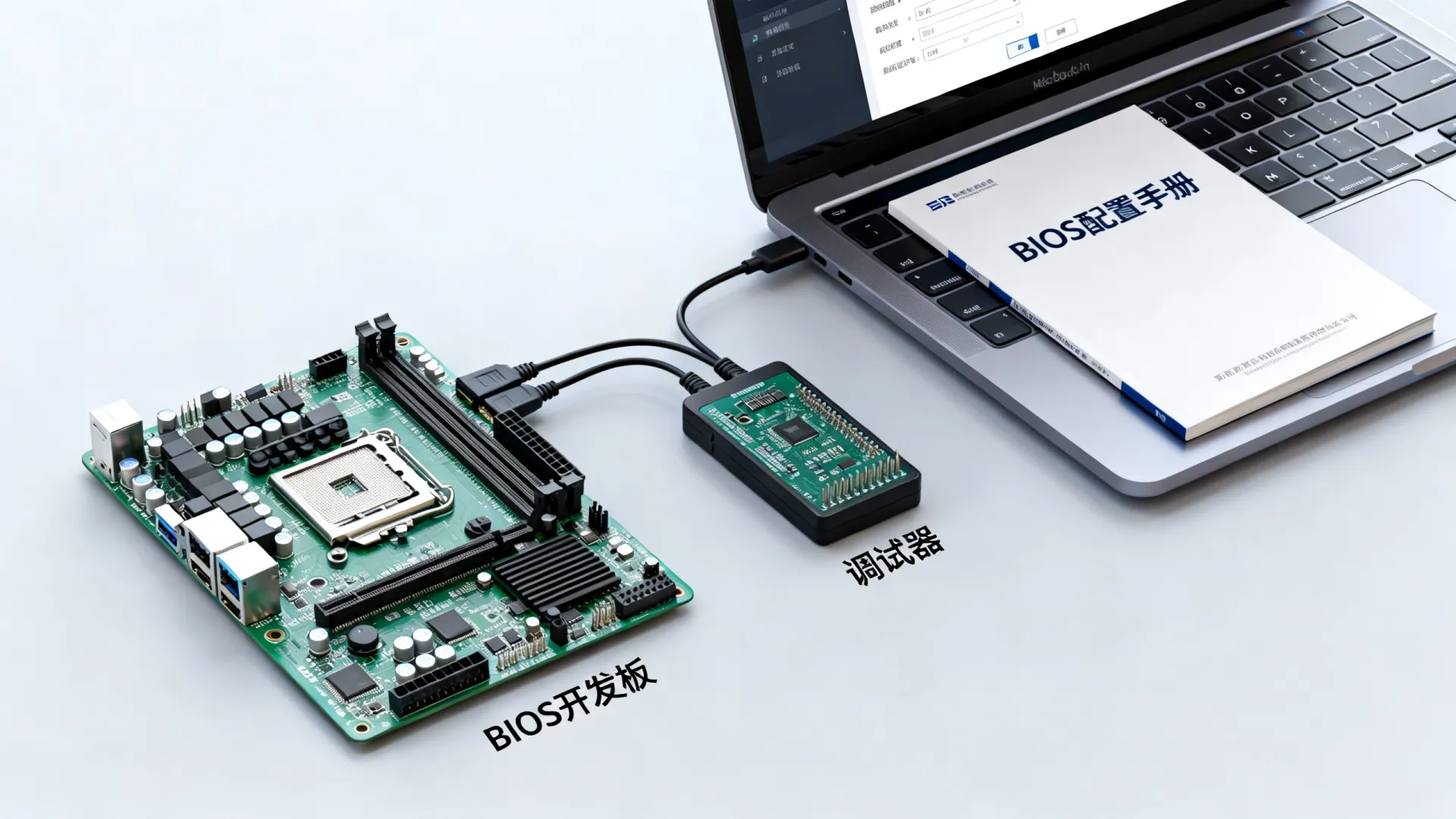

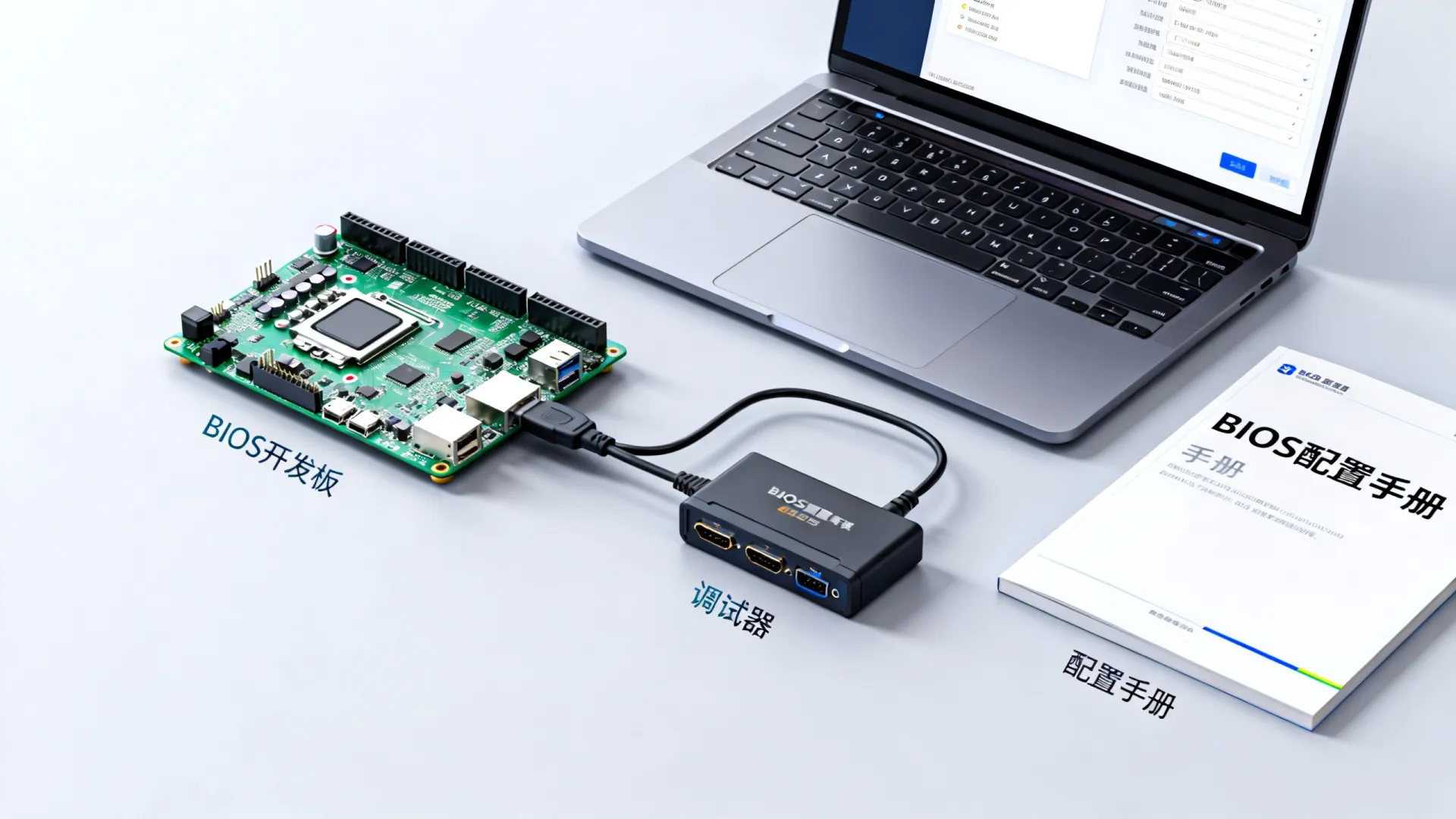

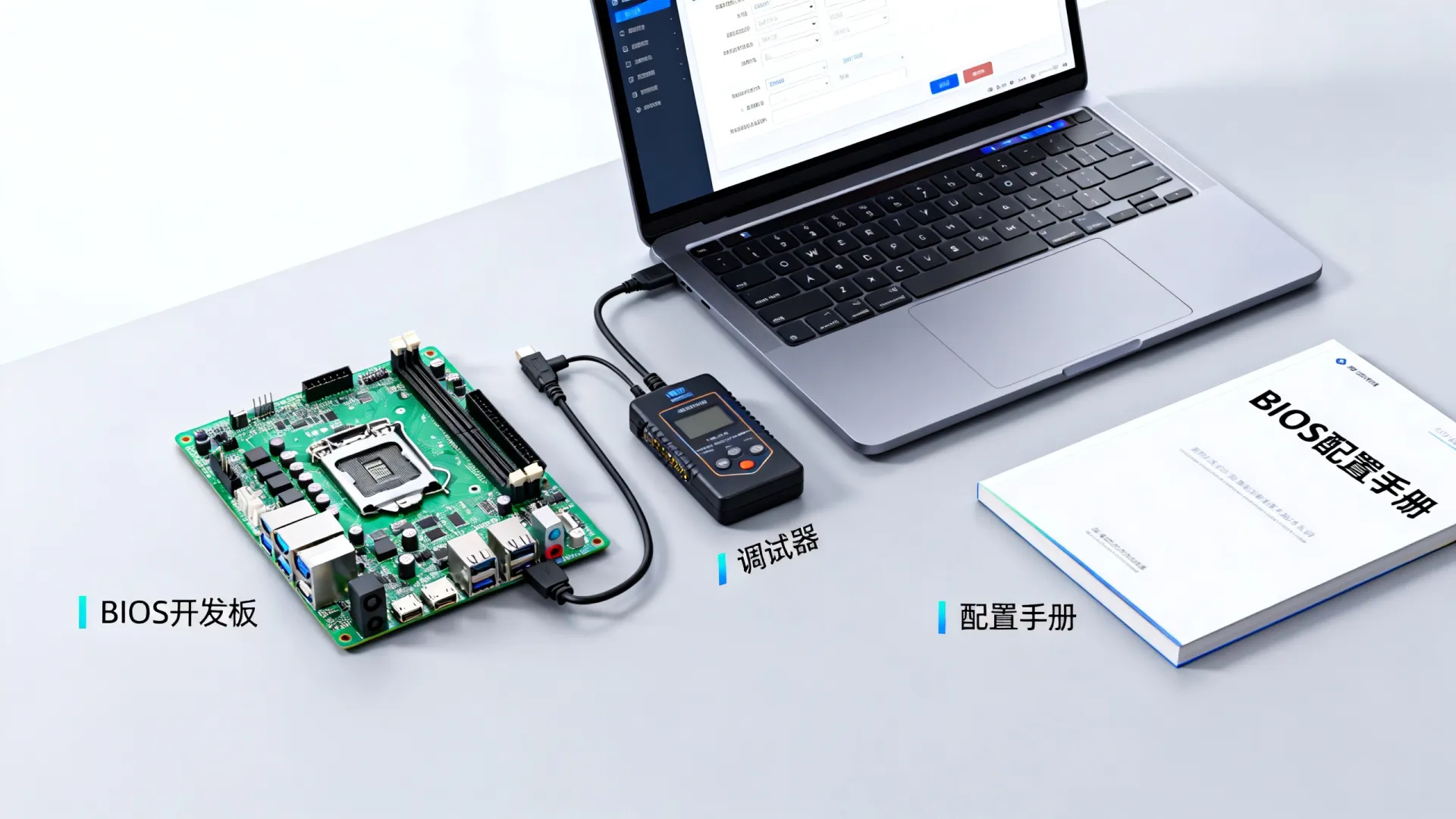

物理开发板
- 优势：真实硬件行为、性能评估准确、最终验证必需。
- 要求：
- 目标平台主板（Intel/AMD/ARM架构）。
- 专用编程器：用于烧录SPI闪存芯片（如Dediprog SF100, Xeltek SuperPro）。
- 调试接口：串口、USB或专用调试头。
- 可选：芯片夹/测试座、逻辑分析仪。
-
虚拟化/模拟环境
- 优势：快速迭代、低成本、方便调试早期启动代码。
- 主流工具：
- QEMU：开源全系统模拟器，完美模拟x86/ARM等架构，支持UEFI/BIOS调试。
- Intel UEFI Development Kit (UDK) Emulation Package (OvmfPkg)：在QEMU上运行的标准UEFI固件。
- VMware/VirtualBox：用于测试安装操作系统和驱动程序兼容性。
核心软件开发套件与工具链
-
UEFI开发套件II
- 地位：开源UEFI固件开发的事实标准框架。
- 核心组件：
- BaseTools：构建工具（C编译器、链接器、目标文件生成器等）。
- 核心包：定义UEFI基础接口、协议和通用库。
- 平台包：包含特定主板或芯片组的初始化代码和驱动。
- 获取：
git clone https://github.com/tianocore/edk2
-
编译器工具链
- Windows：
- Microsoft Visual Studio：推荐使用较新版本（如VS2019/VS2026），安装C/C++开发组件。
- IASL：ACPI源语言编译器。
- Linux：
- GCC：用于编译UEFI应用和驱动。
- IASL：通过包管理器安装（如
apt-get install acpica-tools）。
- Windows：
-
Python
- 作用：EDK II的构建系统依赖Python（推荐Python 3.7+）。
- 验证：终端运行
python --version或python3 --version。
环境搭建详细步骤
Windows平台示例
-
安装依赖：
- 安装Visual Studio（选择C++桌面开发）。
- 安装Git。
- 安装Python 3（勾选
Add Python to PATH）。 - 安装IASL编译器（将
iasl.exe路径加入系统PATH）。
-
配置EDK II：
git clone https://github.com/tianocore/edk2.git cd edk2 git submodule update --init
-
设置环境变量：
- 运行VS开发人员命令提示符。
- 导航到EDK2目录：
cd <path_to_edk2> - 执行环境配置：
edksetup.bat Rebuild - 修改
Conf/target.txt：ACTIVE_PLATFORM = OvmfPkg/OvmfPkgX64.dsc TARGET = DEBUG TARGET_ARCH = X64 TOOL_CHAIN_TAG = VS2019 # 根据实际VS版本修改
-
构建OVMF固件：
build -D FD_SIZE_2MB
-
在QEMU中运行：
qemu-system-x86_64 -drive if=pflash,format=raw,unit=0,file=Build/OvmfX64/DEBUG_VS2019/FV/OVMF.fd,readonly=on -drive format=raw,file=fat:rw:<path_to_shared_folder> -net none -debugcon file:debug.log -global isa-debugcon.iobase=0x402
BIOS开发关键技术与实践
-
模块化开发
- INF文件：定义模块类型、源码、库依赖、协议/PPI生产与消费。
- DEC文件：声明包提供的接口（库、协议、GUID、PPI）。
- DSC文件：平台级描述，定义组件、库实例、构建选项。
- FDF文件：固件映像布局文件，定义FV、FD组成。
-
核心协议交互
- EFI_SYSTEM_TABLE：访问启动服务、运行时服务、配置表。
- EFI_BOOT_SERVICES：管理内存、事件、定时器、驱动加载。
- EFI_RUNTIME_SERVICES：提供持久化服务（如变量存储、时间）。
- 设备协议：
EFI_PCI_IO_PROTOCOL,EFI_USB_IO_PROTOCOL等。
-
ACPI表生成
- 使用ASL编写
.asl文件定义硬件资源和电源管理。 - 用
iasl编译生成.aml文件。 - 在固件中通过
EFI_ACPI_TABLE_PROTOCOL安装AML表。
- 使用ASL编写
-
安全机制实现
- Secure Boot：管理签名数据库、验证UEFI应用/驱动签名。
- TPM集成：利用可信平台模块进行度量启动、密封存储。
- 固件验证：Boot Guard, Intel PTT, AMD PSP等技术。
调试与排错技巧
-
串口调试输出
- 在代码中使用
DEBUG()宏输出信息（需在DSC中启用）。 - 配置串口参数（波特率、端口）与硬件连接。
- 在代码中使用
-
PostCode
- 通过特定端口输出诊断代码。
- 使用PCIe Post卡读取实时状态。
-
源码级调试
- QEMU + GDB：
- 启动QEMU：
qemu-system-x86_64 ... -S -s - 启动GDB：
gdb->target remote localhost:1234->symbol-file Build/OvmfX64/DEBUG_VS2019/X64/YourDriver.efi.debug
- 启动QEMU：
- 硬件调试器：使用Intel ITP/XDP或Lauterbach等专用工具进行硬件级调试。
- QEMU + GDB：
-
UEFI Shell
- 运行命令查看设备、协议、内存、变量信息。
- 加载/卸载驱动,执行应用程序。
构建优化与版本管理
-
构建加速
- 使用
build -n <num_threads>指定并行编译线程数。 - 利用
INCREMENTAL_BUILD减少重复编译。
- 使用
-
版本控制
- 使用Git管理EDK II代码库和项目代码。
- 清晰的分支策略（如
master,dev,feature/）。 - 规范的Commit Message。
-
持续集成
- 使用Jenkins/GitLab CI自动执行构建和基础测试。
- 静态代码分析（如使用EDK II的BaseTools检查）。
BIOS/UEFI开发环境是连接硬件灵魂与操作系统的核心桥梁，从精确的硬件初始化到复杂的安全协议实现，每个环节都要求开发者兼具底层硬件知识和严谨的软件工程能力，随着开源固件（如coreboot）的兴起和RISC-V架构的发展，固件开发正变得更加开放与多元化，掌握环境搭建仅是起点，深入理解UEFI规范、芯片组手册和调试技巧,才能真正驾驭固件开发的深度与广度。
您在BIOS开发中遇到最棘手的调试难题是什么？是神秘的硬件兼容性问题，还是难以捉摸的启动流程崩溃？欢迎在评论区分享您的挑战与解决方案！ 您更倾向于使用QEMU模拟器进行初步开发,还是直接与物理硬件打交道？
