服务器机房长什么样?实拍全景图揭秘数据中心内部构造

服务器机房top图

服务器机房Top图(顶层设计图/鸟瞰图)是数据中心物理基础设施的全局性、战略性规划蓝图,它以高度可视化的方式,清晰呈现机房内关键系统(空间、电力、制冷、网络、安防)的布局、容量、路径及相互关系,是确保机房高效、可靠、可扩展运行的核心管理工具与决策依据。

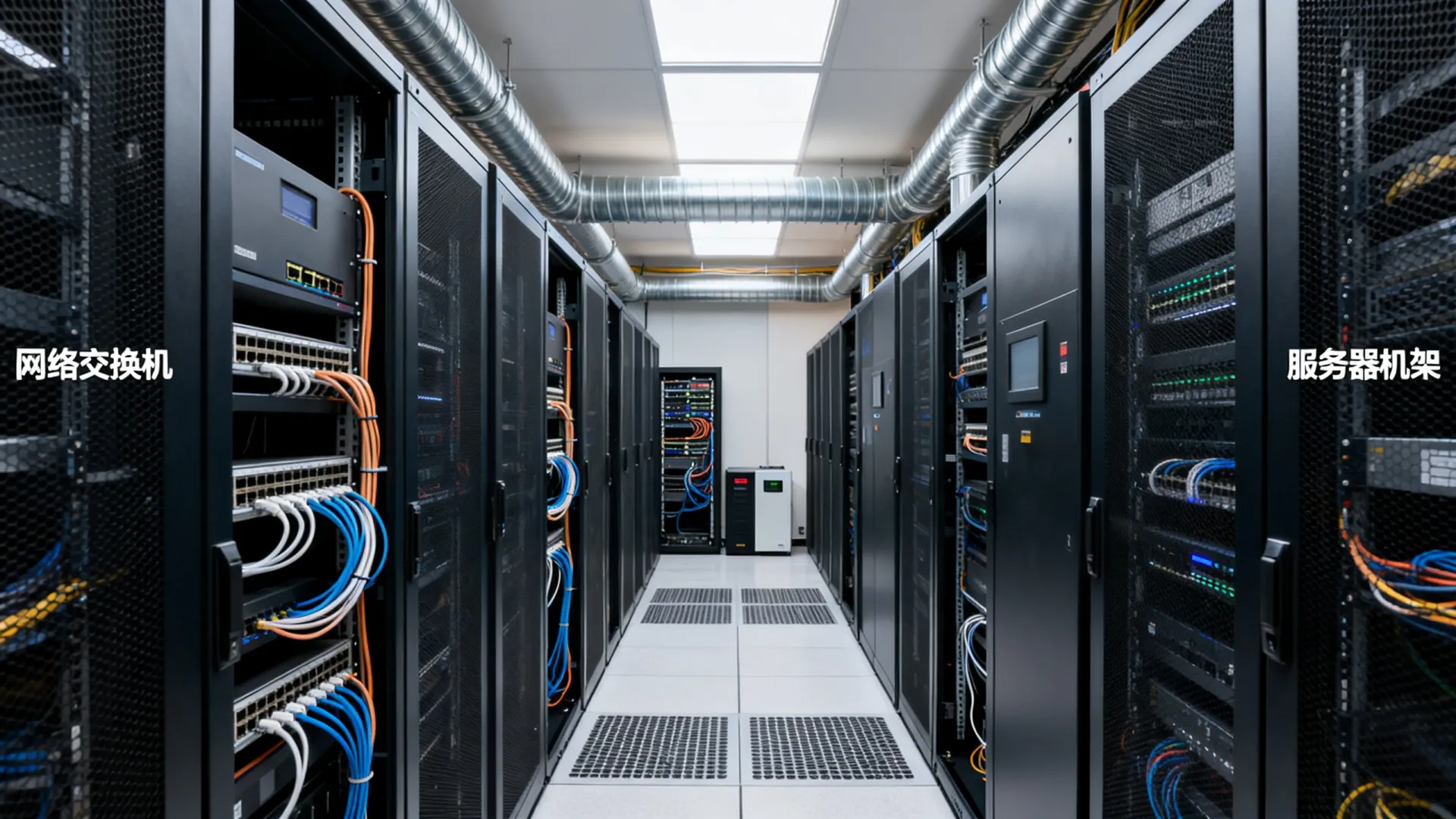

实拍全景图揭秘数据中心内部构造

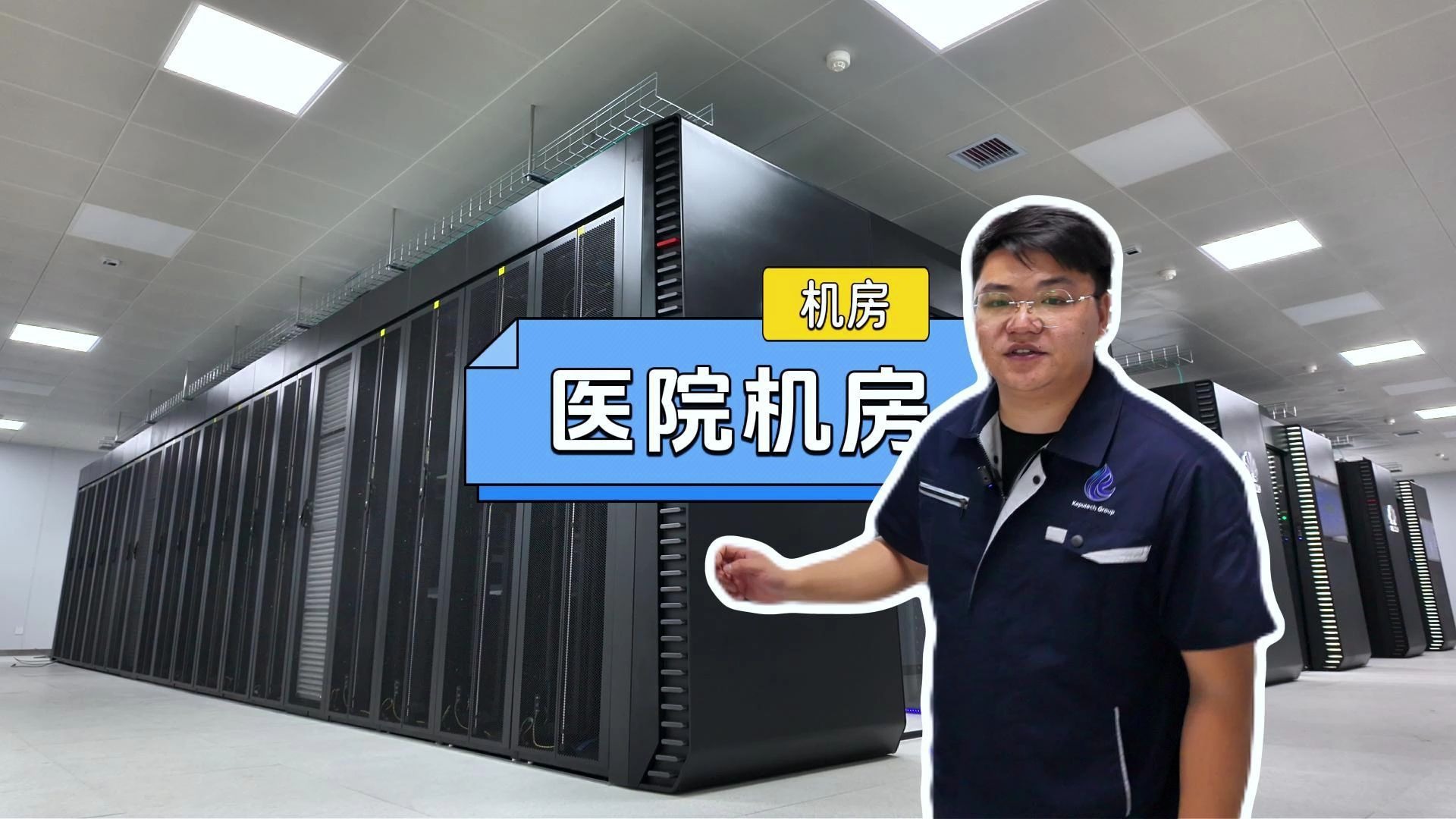

揭秘医院数据中心机房内部
加载中
揭秘医院数据中心机房内部

核心价值:不止于一张图

  • 全局掌控,优化资源: 一目了然掌握空间占用率、机柜电力密度、制冷覆盖范围、网络核心分布,消除资源孤岛,实现精细化分配,避免过度或不足配置。
  • 高效运维,快速响应: 精准定位设备位置(精确到机柜U位),极大缩短故障排查和设备维护时间;清晰标注关键设备(如主配电柜、核心交换机、精密空调)位置,应急操作更迅速。
  • 风险预判,提升韧性: 可视化呈现电力链路的冗余路径、制冷系统的备份关系、网络核心的容错架构,直观评估单点故障风险,指导加固措施,明确消防分区、逃生通道,保障人员安全。
  • 规划前瞻,支撑扩展: 清晰标注预留空间、备用电力容量、制冷扩容接口、网络主干槽道余量,为新设备上线或业务增长提供明确的物理承载依据,指导科学扩容。
  • 规范管理,提升效率: 作为统一的物理层“真相源”,为资产管理、容量管理、变更管理、能效管理提供准确数据基础,确保各项流程规范高效。

Top图核心要素深度解析

一份专业、实用的服务器机房Top图应包含以下关键图层和细节:

  1. 物理空间与机柜布局:

    • 精确比例尺: 确保空间与设备尺寸关系准确。
    • 房间轮廓与结构: 墙体、承重柱、门(含开启方向)、窗、高架地板高度、吊顶高度。
    • 机柜定位与编号: 每个机柜精确位置(X/Y坐标)、唯一编号、物理尺寸(宽深高)、承重信息,标注冷/热通道。
    • 功能区划分: 主设备区、网络配线区、操作间、设备间(UPS、电池、空调)、备件区等。
  2. 电力基础设施:

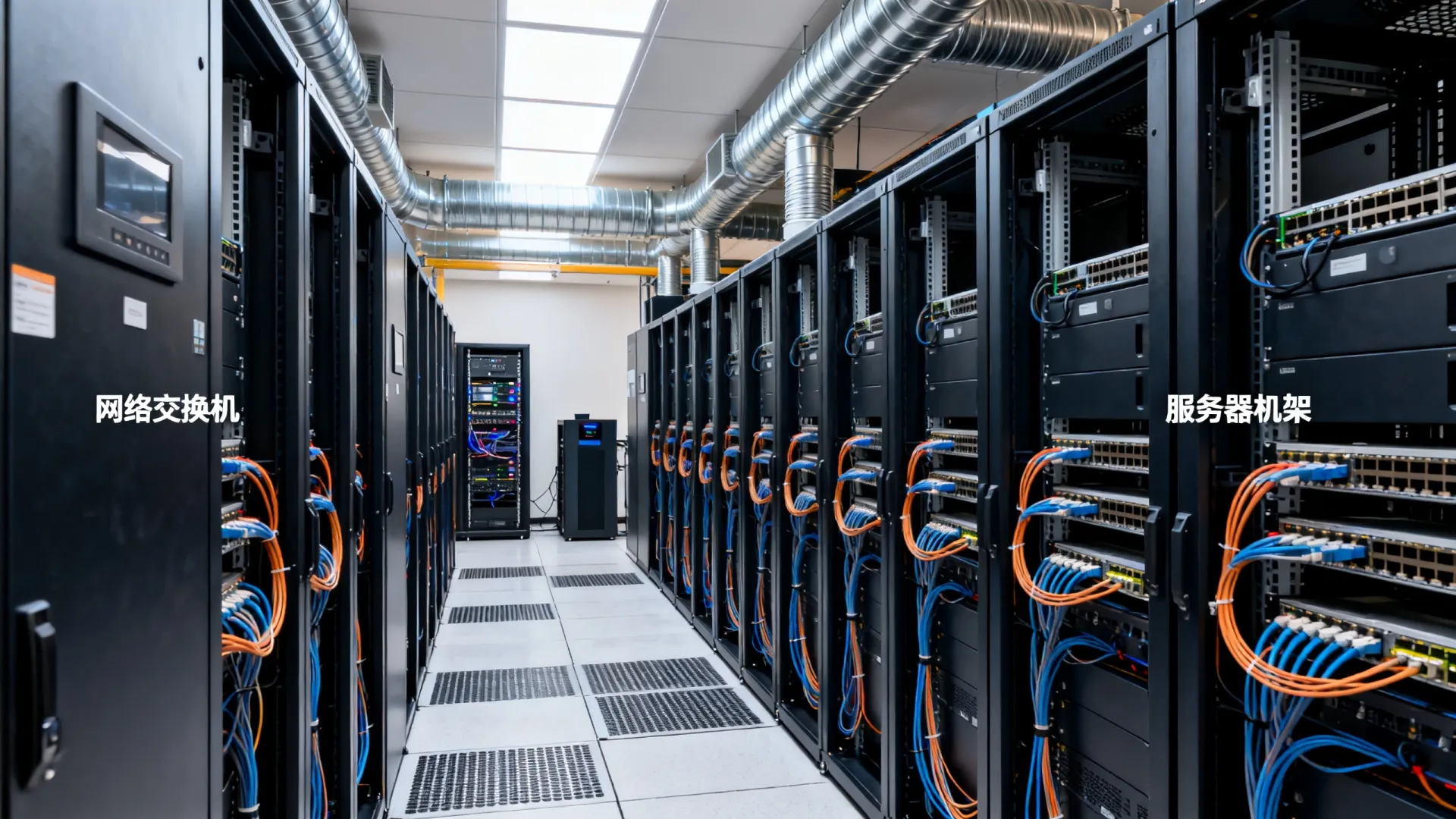

    实拍全景图揭秘数据中心内部构造

    • 供电路径全景: 从市电引入点 → 主配电柜(MSB) → UPS输入输出柜 → 列头柜(PDU) → 机柜PDU → 设备电源,清晰展示主路/备路。
    • 关键设备标注: MSB、UPS主机及电池组、STS(静态转换开关)、RPP(远程配电盘)、PDU(型号、额定电流、相位、插座类型/数量)、接地排位置。
    • 容量可视: 标注各级配电设备额定容量、当前负载率(可用不同颜色标识),预留开关与备用回路明确标识。
  3. 制冷系统架构:

    • 空调设备定位: 精密空调(CRAC/CRAH)位置、型号、制冷量、气流方向(下送风/上送风/水平送风),标注冷冻水管道/冷凝水管道路径(若适用)。
    • 气流组织可视化: 冷热通道气流走向、地板送风口/吊顶回风口分布、是否存在气流短路或热点风险区域。
    • 容量与冗余: 空调总制冷量、N+X冗余状态、当前负载情况,制冷分区策略(如有)。
  4. 综合布线系统:

    • 主干路由: 核心网络机柜位置、主配线区(MDA)、水平配线区(HDA)、区域配线区(ZDA)位置、主干光纤/铜缆槽道路径(上走线/下走线)。
    • 关键节点: 核心交换机、汇聚交换机、配线架位置及编号。
    • 冗余路径: 关键网络设备/链路冗余连接示意。
  5. 安防与消防:

    • 物理安防: 门禁读卡器位置、摄像头监控点、防尾随门设置、重要区域边界。
    • 消防设施: 气体灭火系统保护区划分、喷头位置、烟感/温感探测器位置、手动报警按钮、声光报警器、明确逃生路线指示。
    • 环境监控: 温湿度传感器、漏水检测绳位置。

从静态图纸到动态智能:Top图的进化

现代数据中心管理要求Top图超越静态CAD图纸:

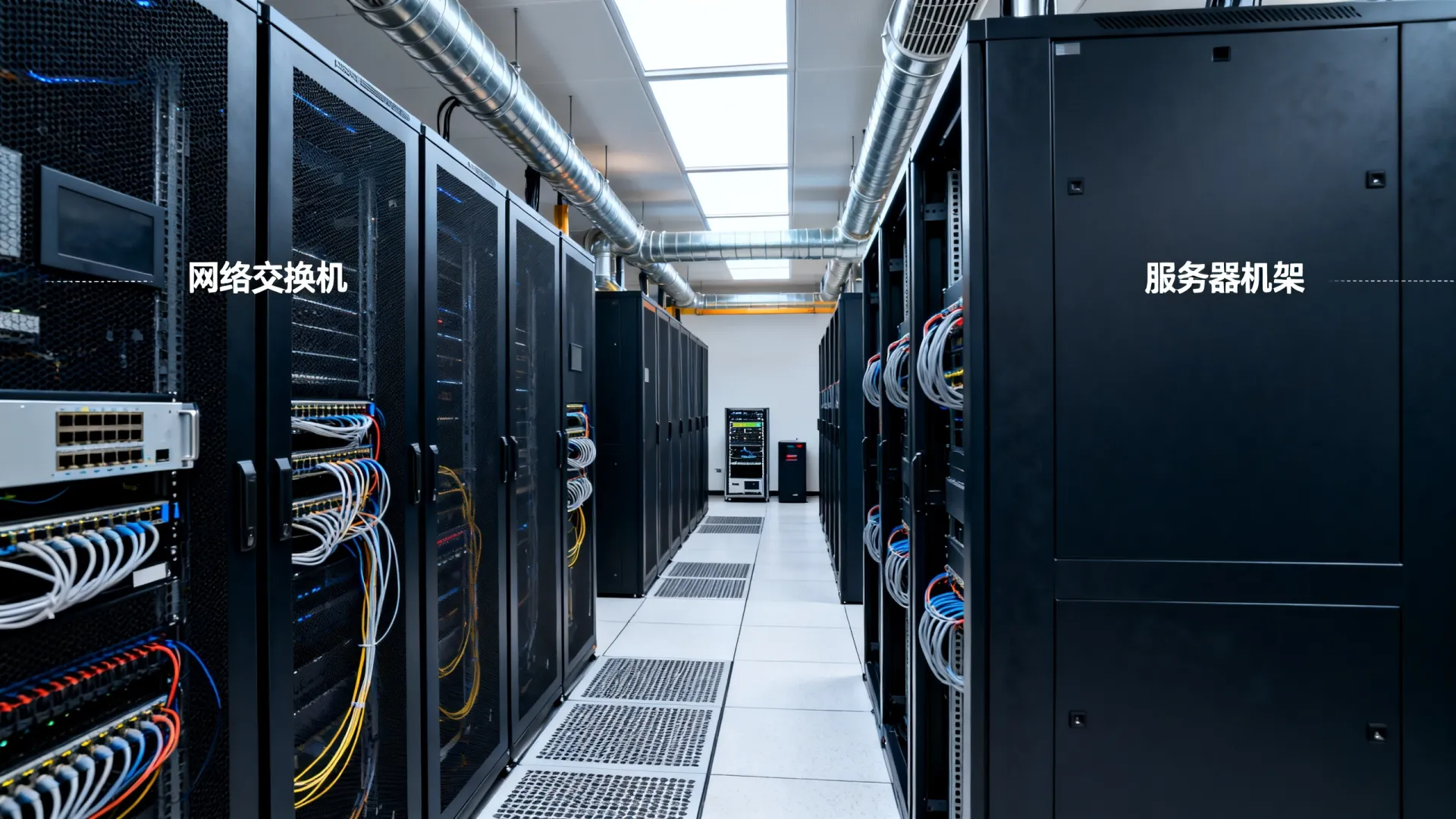

实拍全景图揭秘数据中心内部构造

  • 与DCIM深度集成: 作为DCIM(数据中心基础设施管理)系统的空间可视化核心,实现与实时监控数据(电力、温度、湿度、设备状态)联动,图上直接显示设备实时负载、环境参数告警。
  • 容量管理的可视化平台: 动态展示机柜U位占用、电力容量消耗、制冷容量分配、网络端口使用情况,支持“假设分析”,模拟设备上架影响。
  • 变更管理的数字孪生: 任何物理变更(设备上下架、线缆插拔、配置调整)需先在Top图上规划、审批,并在实施后同步更新图纸,确保“图实一致”,成为变更审计依据。
  • 移动化与AR应用: 支持在平板电脑、手机等移动端查看,结合AR技术,现场运维人员可通过设备摄像头“透视”地板下或吊顶内的管线走向,精确定位。

构建与维护权威Top图的最佳实践

  1. 奠定精准基石: 使用专业CAD/BIM工具,聘请有经验工程师现场测绘,确保初始数据(尺寸、位置)绝对精确。
  2. 建立严格规范: 制定统一的图例、图层命名标准、设备符号、标注格式、版本控制规则。
  3. 强制变更流程: 任何物理变动必须触发Top图更新流程,明确责任人及时限,将图纸更新纳入运维工单闭环管理。
  4. 定期审计校验: 至少每季度进行一次现场实物与Top图的比对核查(图实相符审计),及时修正偏差。
  5. 拥抱DCIM工具: 投资集成化的DCIM解决方案,实现Top图与实时数据、资产数据库、容量管理、工单系统的联动,最大化其价值。
  6. 权限管控与分发: 设定不同人员的访问和编辑权限,确保图纸安全;及时将最新版本分发给所有相关部门(运维、设施、网络、安全、规划)。

服务器机房Top图绝非简单的平面布置图,它是数据中心物理层运行的“战略地图”和“神经中枢”,投资构建并持续维护一份准确、详尽、智能化的Top图,是提升数据中心运营效率、保障业务连续性、优化资源投资、实现精益管理的基石,在数字化转型和云时代,其作为核心基础设施管理工具的价值将愈发凸显。

您的机房是否拥有一份实时、准确、深度集成的Top图?在保障“图实一致”方面,您遇到的最大挑战是什么?欢迎分享您的经验与见解!
