h参数二端口网络的核心价值在于将复杂的晶体管等效为线性电阻网络，通过输入阻抗、输出导纳、电压/电流增益四个参数，实现低频小信号下电路设计的快速估算与调试。
在电子工程领域,当我们面对晶体管放大电路时，直接分析内部物理机制如同在迷雾中行走，工程师们需要一种简化的数学模型，让原本非线性的半导体器件在特定条件下表现得像线性元件一样可控，h参数（混合参数）正是为此而生，它不关心载流子在基区的扩散细节，只关注端口电压与电流的外部关系，这种“黑盒”思维极大地降低了设计门槛，让工程师能够专注于系统级的级联与匹配，而非微观物理过程。
h参数二端口网络的物理意义与构成
理解h参数,首先要明白“混合”二字的含义，这四个参数并非同一量纲，它们混合了电阻（欧姆）、电导（西门子）以及无量纲的比值，这种混合特性使得它特别适用于描述双极型晶体管（BJT）这类器件。
四个核心参数的直观解读
我们将二端口网络看作一个黑盒子,有两个端口：输入端和输出端，h参数方程组如下：
- $V1 = h{11}I1 + h{12}V_2$
- $I2 = h{21}I1 + h{22}V_2$
这里的每个系数都有明确的物理对应,业内专家指出，正确理解这些定义是避免电路设计失误的关键。
输入阻抗参数 h11
$h{11}$ 代表输出短路时的输入阻抗，通常记为 $h{ie}$，想象你站在放大器的输入端，把输出端交流接地，此时你看到的电阻值就是它，对于小功率BJT，这个值通常在几百欧姆到几千欧姆之间，它是决定前级电路负载效应的重要指标。
反向电压传输比 h12
$h{12}$ 代表输入开路时的反向电压增益，通常记为 $h{re}$，它反映了输出端电压变化对输入端的影响，在大多数低频应用中，这个值极小，约为 $10^{-4}$ 数量级，这意味着内部反馈极弱，理想情况下可视为零，从而简化计算。
正向电流增益 h21
$h{21}$ 代表输出短路时的正向电流增益，通常记为 $h{fe}$，这就是我们常说的 $beta$ 值，它描述了基极电流微小变化如何控制集电极电流的巨大变化，这是放大器放大的核心来源。
输出导纳参数 h22
$h{22}$ 代表输入开路时的输出导纳，通常记为 $h{oe}$，它是输出阻抗的倒数，在实际电路中，它表现为一个并联在输出端的电阻，影响电路的带负载能力。

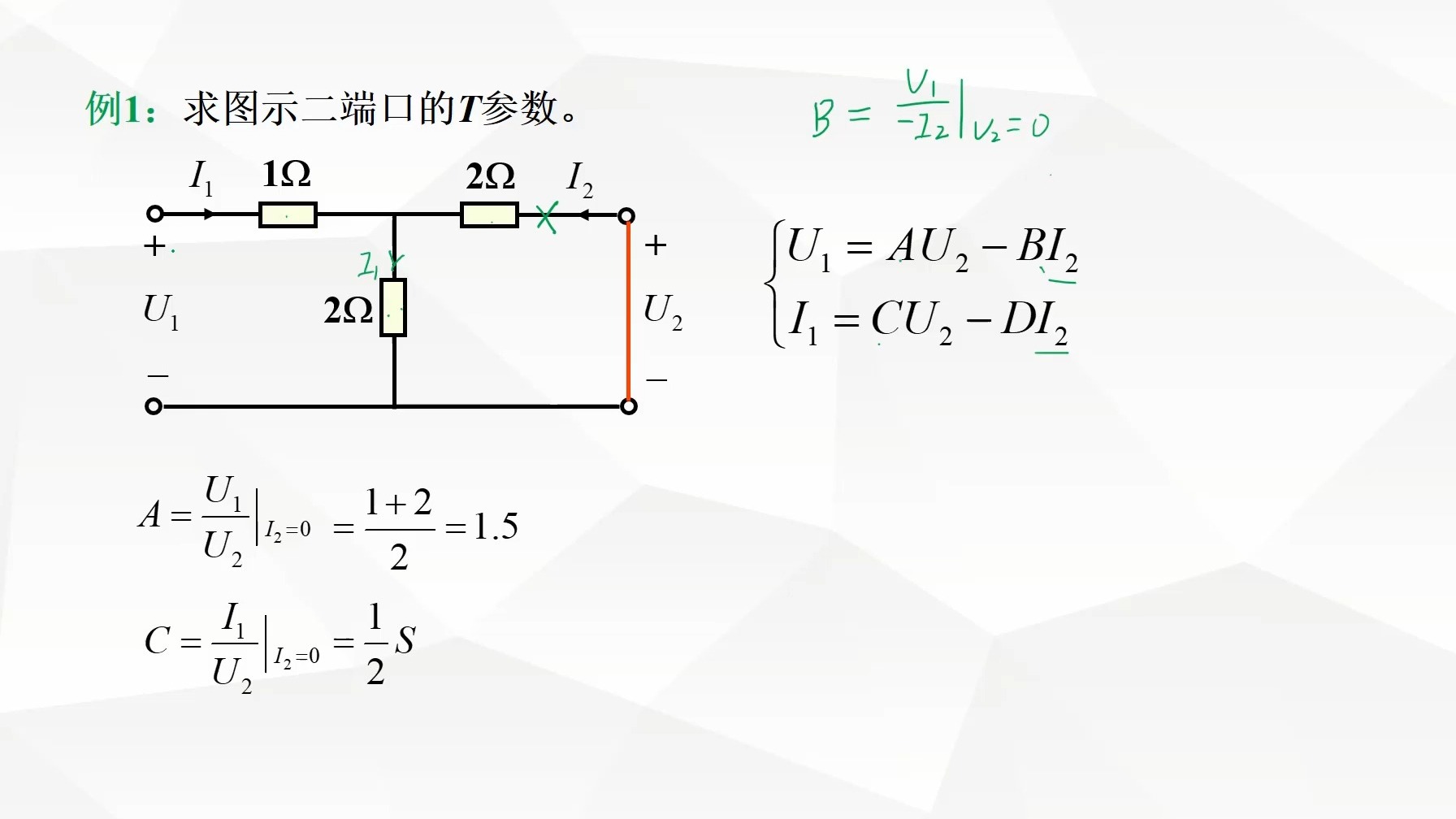

h参数与y参数、z参数的对比分析
许多初学者在选型时会困惑：既然有y参数（导纳参数）和z参数（阻抗参数），为什么还要用h参数？这涉及到不同器件的物理特性适配问题。
适用场景的差异
y参数擅长处理并联结构,z参数擅长处理串联结构，晶体管在低频工作时，其输入特性接近电流控制，输出特性接近电流源，h参数恰好将输入变量设为电流 $I_1$，输出变量设为电压 $V_2$，这种混合变量的选择最贴合BJT的工作机理。
数据对比视角
| 参数类型 | 自变量 | 因变量 | 最佳适用器件 | 测量难度 |
|---|---|---|---|---|
| z参数 | 电流 | 电压 | 场效应管(FET) | 高（需开路测量） |
| y参数 | 电压 | 电流 | 微波高频器件 | 中（需短路测量） |
| h参数 | 混合 | 混合 | 双极型晶体管(BJT) | 低（常规仪表可测） |
从表格可以看出,h参数在测量上具有显著优势，短路输入或输出端口在低频实验中比开路更容易实现且稳定，开路测量极易引入噪声和干扰，而短路接地是实验室的标准操作，在h参数二端口网络低频应用中，它成为了行业共识的首选模型。
实际电路设计中的操作步骤
理论必须落地,当你在设计一个共射极放大电路时，如何具体使用h参数？以下是经过验证的操作路径。
第一步：确定静态工作点
h参数是线性小信号模型,仅在静态工作点（Q点）附近有效，你需要通过直流分析确定基极电流 $I_B$ 和集电极电流 $I_C$，这一步至关重要，因为h参数值随工作点剧烈变化。
第二步：查表或测量获取参数值
你可以查阅晶体管数据手册,找到对应 $IC$ 下的 $h{fe}$ 和 $h_{ie}$，对于2N3904晶体管，在 $IC=1mA$ 时，$h{fe}$ 典型值为100，$h_{ie}$ 约为1kΩ，如果手册数据不全，可以使用晶体管图示仪进行直接测量，对于h参数测试电路搭建，关键在于确保交流信号幅度足够小（通常小于10mV），以保证器件工作在线性区。
第三步：绘制微变等效电路
将晶体管替换为h参数等效模型：
- 输入回路：串联一个电阻 $h_{ie}$。
- 输出回路：并联一个受控电流源 $h_{fe}Ib$ 和一个电阻 $1/h{oe}$。
- 反馈支路：串联一个电压源 $h{re}V{ce}$（通常忽略）。
第四步：计算增益与阻抗
利用基尔霍夫定律求解,电压增益 $Av = -h
{fe} RL’ / h{ie}$，$R_L’$ 是交流负载电阻，通过调整偏置电阻，你可以精确控制增益大小，这种基于参数的设计方法，比试错法高效得多。
高频下的局限性与替代方案
h参数并非万能,随着频率升高，晶体管的结电容效应变得不可忽略，h参数模型中的电阻和受控源无法体现相位延迟和频率响应。
频率上限的约束
在音频范围（20Hz-20kHz），h参数模型非常精准，但当频率进入射频（RF）领域，如h参数在高频电路中的局限性开始显现，S参数（散射参数）成为主流，因为它们更容易在传输线结构中测量，且能更好地描述能量传输而非电压电流关系。
何时切换模型？
当工作频率超过晶体管特征频率 $f_T$ 的1/10时，建议放弃h参数，转而使用混合π模型或S参数，对于大多数业余无线电爱好者或音频工程师而言，掌握h参数足以应对90%的设计需求，但对于通信基站或雷达系统设计，深入理解高频模型是必修课。
常见问题解答
h参数二端口网络在什么条件下成立？
h参数模型仅在晶体管工作在线性放大区,且交流信号幅度足够小（小信号条件）时成立，如果信号过大导致削波，或工作点进入饱和/截止区，该模型将失效。
如何区分h11和h22的物理单位？
h11是输入阻抗,单位是欧姆（Ω）；h22是输出导纳，单位是西门子（S），两者互为倒数关系在特定简化模型中成立，但在完整h参数模型中，它们分别描述输入和输出端口的不同特性，不可混淆。
为什么现代仿真软件多用混合π模型而非h参数？
混合π模型包含了基区电阻、结电容等寄生元件，能更准确地模拟高频响应和瞬态特性，h参数缺乏电容元件，无法预测频率响应曲线，但在低频直流增益估算中，h参数因其计算简便，仍被广泛用于初步设计阶段。
