ABB机器人编程的核心在于熟练掌握RAPID语言逻辑与示教器操作，通过系统化的路径规划与指令调用，即可实现从简单搬运到复杂焊接的自动化作业，大幅降低人工成本并提升生产稳定性。
在工业自动化领域,ABB机器人以其卓越的运动控制性能和开放的软件生态占据重要地位，对于许多初次接触自动化产线的工程师或技术人员而言，面对密密麻麻的代码和复杂的示教器界面，往往感到无从下手，编程并非高不可攀的黑魔法，而是一套严密的逻辑构建过程，本文将通过一个典型的码垛与搬运场景，拆解ABB机器人编程的关键步骤，帮助读者建立清晰的实操认知。
ABB机器人编程基础环境搭建
在编写任何程序之前,确保硬件连接正确和软件环境就绪是第一步，这不仅仅是打开软件那么简单，更涉及到坐标系、工具数据以及负载参数的精确设定。
坐标系与工具数据配置
机器人动作的准确性依赖于正确的参考系,业内专家指出，坐标系的设定错误是导致机器人碰撞或轨迹偏差的主要原因之一。
- 世界坐标系（World）：这是机器人的绝对基准，通常固定在地面或大型工作台，在编程实例中，我们首先定义世界坐标系，确保机器人知道“家”在哪里。
- 工具坐标系（Tool Data）：这是最关键的数据之一，它描述了工具中心点（TCP）相对于法兰盘的位置和姿态，对于夹爪，TCP通常位于夹爪中心；对于焊枪，则位于焊丝尖端。
- 实操建议：使用四点法或六点法进行标定，在示教器中进入“手动操作”->“坐标系统”->“工具”，选择“修改工具数据”，输入标定后的XYZABC值。
- 负载数据（Load Data）：机器人必须知道它抓取的物体多重，以便调整电机扭矩和运动参数，错误的负载数据会导致机器人过载报警或动作僵硬。
RAPID程序结构解析
RAPID语言是ABB机器人的专用编程语言,其结构清晰，类似于高级语言中的C或Python，但更侧重于运动控制，一个标准的程序模块包含以下核心元素：
- 程序模块（Module）
：包含变量、程序和数据。
- 程序过程（Procedure）：具体的执行逻辑，如
PROC main()。 - 指令（Instructions）：如移动指令、I/O指令、逻辑判断等。
典型编程实例：自动码垛作业
为了直观展示编程流程,我们构建一个“从传送带取件并码垛到托盘”的场景，这个场景涵盖了路径规划、逻辑控制和I/O交互，是制造业中最常见的需求之一。
第一步：定义变量与数据
在程序开始处,我们需要定义一些必要的变量，这些数据将贯穿整个程序运行过程。
VAR num nBox := 1; ! 当前处理的箱子编号 VAR num nLayer := 1; ! 当前层数 VAR num nCol := 1; ! 当前列数 VAR pos pHome := [0,0,0,0,0,0]; ! _home点，机器人安全位置 VAR pos pPick := [100,200,50,0,0,0]; ! 取件点坐标 VAR pos pPlace := [300,400,50,0,0,0]; ! 放置点坐标
这里,pos类型用于存储位置数据，包含X、Y、Z、A、B、C六个轴的角度。num类型用于计数。
第二步：编写主程序逻辑
主程序main负责协调整个流程，它包括初始化、循环取件、逻辑判断和异常处理。
PROC main()
! 初始化
MoveJ pHome, v1000, z50, tool0;
! 循环码垛，假设每托盘码放3层
WHILE nLayer <= 3 DO
WHILE nCol <= 2 DO
WHILE nBox <= 4 DO
! 执行取放动作
DoBoxHandling;
nBox := nBox + 1;
ENDWHILE
nBox := 1;
nCol := nCol + 1;
ENDWHILE
nCol := 1;
nLayer := nLayer + 1;
ENDWHILE
! 完成，回到原点
MoveJ pHome, v1000, z50, tool0;
ENDPROC
在这个逻辑中,我们使用了嵌套循环来控制码垛的行、列和层。DoBoxHandling是一个子程序，用于封装具体的取放动作。
第三步：子程序与运动指令
子程序DoBoxHandling负责具体的抓取和放置动作，这里涉及两种移动指令：MoveJ和MoveL。
- MoveJ（关节运动）：机器人各轴独立运动，路径不可预测，但速度最快，适用于大范围快速移动，如从家点到取件点上方。
- MoveL（直线运动）：工具中心点沿直线移动，适用于精确操作，如插入、焊接或贴近物体表面移动。
PROC DoBoxHandling()
! 移动到取件点上方
MoveJ pPickOff, v1000, z50, tool0;
! 直线下降至取件点
MoveL pPick, v500, fine, tool0;
! 发送信号打开夹爪
SetDO DO_GripperOpen, 1;
! 直线上升
MoveL pPickOff, v1000, z50, tool0;
! 移动到放置点上方
MoveJ pPlaceOff, v1000, z50, tool0;
! 直线下降至放置点
MoveL pPlace, v500, fine, tool0;
! 发送信号关闭夹爪
SetDO DO_GripperClose, 1;
! 直线上升
MoveL pPlaceOff, v1000, z50, tool0;
ENDPROC
注意fine和z50参数。fine表示精确停止，机器人必须完全到达该点才能执行下一条指令；z50表示平滑过渡，机器人不需要完全停止，而是以50mm的过渡区域平滑进入下一段路径，从而提高节拍效率。
常见问题与优化策略
在实际应用中,编程不仅仅是写出能运行的代码，更要考虑效率和安全性，许多用户在寻找“ABB机器人编程教程”或“ABB机器人编程实例详解”时，往往忽略了调试环节的重要性。
路径优化与节拍提升
- 减少空行程：检查路径点，避免不必要的绕路，如果取件点和放置点距离较远，可以考虑优化托盘布局，使取放点更紧凑。
- 使用Zone数据：将
fine改为z50或z100，让机器人在接近路径点时提前减速并平滑转向，显著缩短循环时间，据统计，合理的Zone设置可使节拍提升10%-20%。
安全与异常处理
- 碰撞检测：启用ABB的Collision Detection功能，设置安全区域，一旦检测到异常接触，机器人立即停止。
- 信号监控：在程序中增加对I/O信号的监控，如果夹爪未正确关闭，程序应报错并停止，防止工件掉落。
成本与选型考量
对于中小企业而言,ABB机器人编程实例的学习成本和维护费用是重要考量因素，虽然ABB机器人初期投入较高，但其稳定性和易用性降低了长期运维难度。
| 项目 | 描述 | 备注 |
|---|---|---|
| 软件授权 | RobotWare基础包 | 包含基本运动控制 |
| 编程软件 | RobotStudio | 仿真与离线编程，免费试用 |
| 维护成本 | 定期保养与备件 | 建议每年进行一次全面检查 |
| 培训资源 | 官方文档与社区 | 丰富的在线教程和技术支持 |

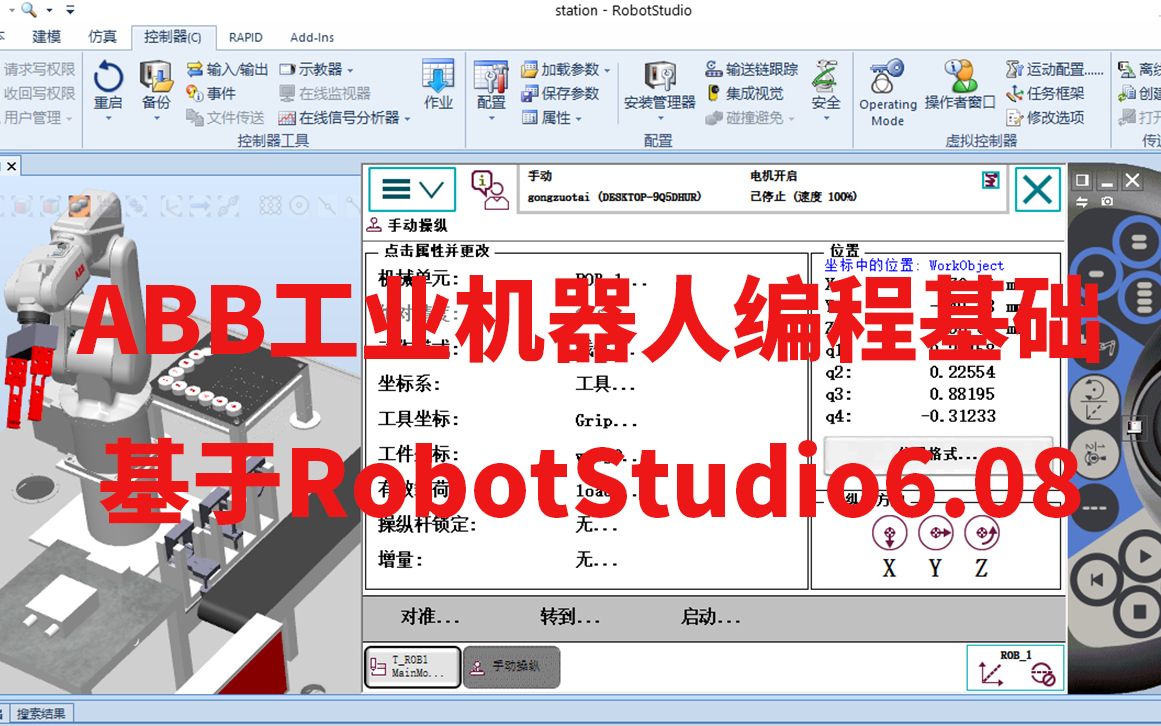

许多企业通过RobotStudio进行离线编程,先在虚拟环境中验证程序，再下载到真实机器人，大幅减少了现场调试时间，这种“仿真先行”的策略已成为行业共识。
常见问题解答
ABB机器人编程实例常见问题解答
如何快速定位机器人坐标数据错误？
在示教器中，进入“手动操作”模式，选择“坐标系统”，观察TCP的实时位置，如果TCP位置与视觉不符，检查工具数据标定过程，使用四点法重新标定，确保工具尖端精确指向同一点，检查世界坐标系是否发生偏移，必要时重新标定基坐标系。
ABB机器人编程中MoveJ和MoveL有什么区别？
MoveJ是关节运动，各轴独立加速减速，路径不直但速度快，适合大范围移动，MoveL是直线运动，TCP沿直线移动，精度高但速度受限，适合精细操作，在编程时，大范围移动用MoveJ，靠近工件或需要直线路径时用MoveL。
ABB机器人编程实例中如何处理多任务并行？
ABB机器人支持多线程编程，使用`TRAP`指令定义中断程序，`TASK`指令创建新任务，可以创建一个主任务负责运动，另一个任务负责监控传感器信号，通过`ACTIVATE`和`DEACTIVATE`指令控制任务的启停，实现复杂的逻辑控制。
