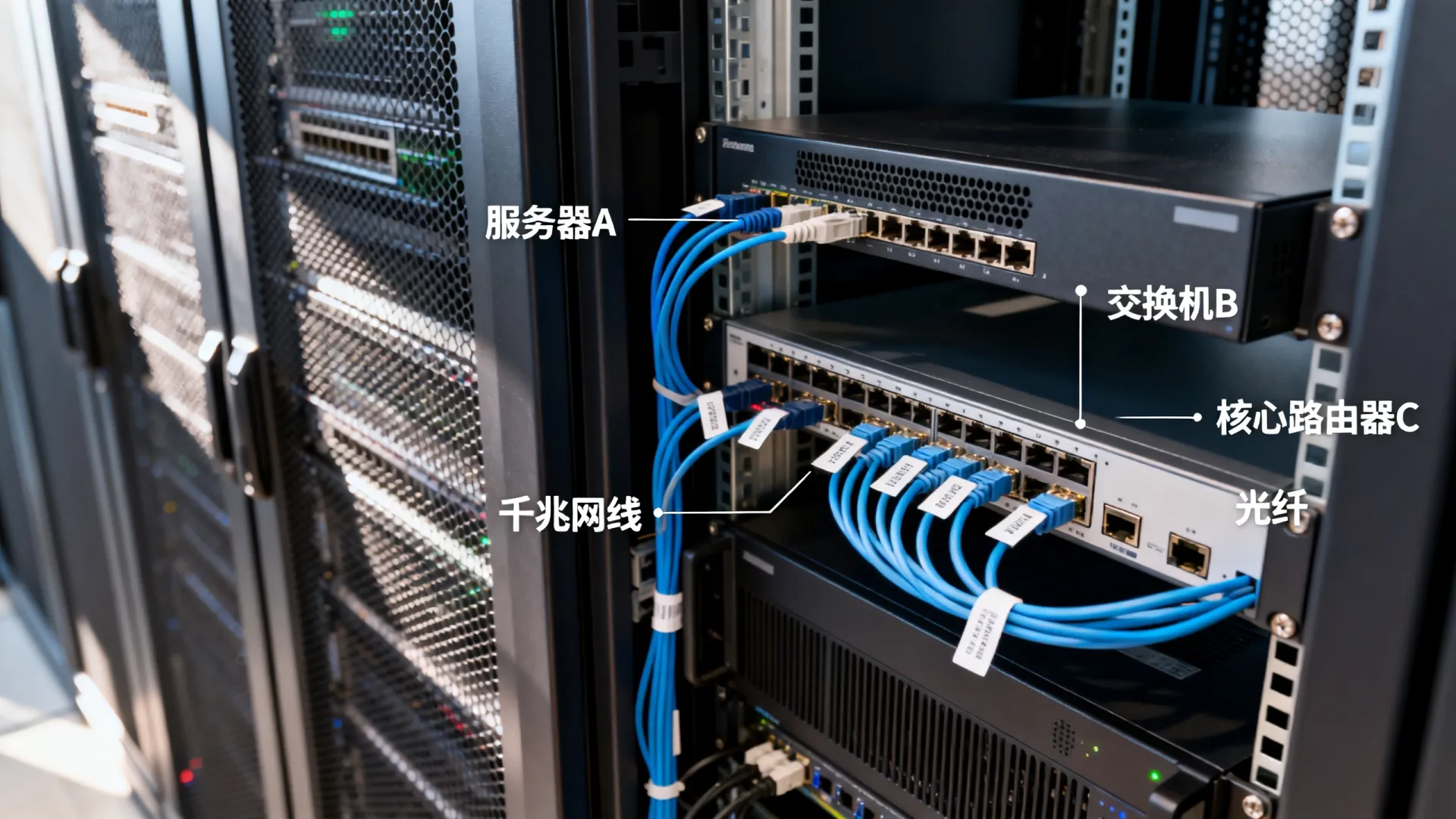

服务器机房拓扑图不仅是网络设备连接的示意图,更是企业IT基础设施的神经系统蓝图，一个设计科学、逻辑严密的服务器机房拓扑架构，直接决定了数据传输的效率、业务系统的稳定性以及面对突发故障时的恢复能力。构建高可用、高安全且易于扩展的机房拓扑，是企业数字化转型的底层核心基石。
经典三层架构与扁平化设计的博弈

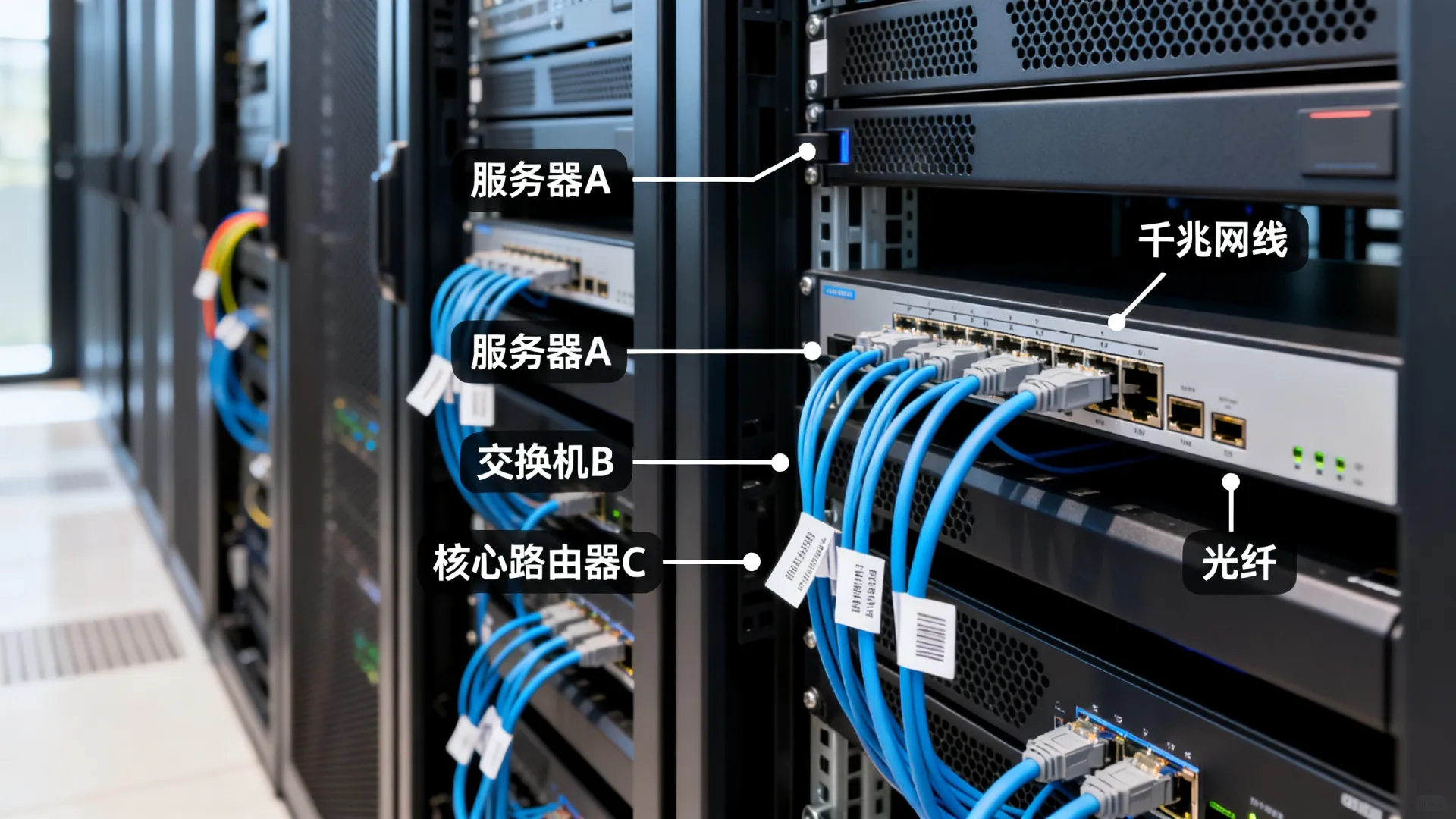

在规划服务器机房拓扑时,首要任务是确立网络层级模型，传统的三层网络架构（核心层、汇聚层、接入层）依然是大型企业机房的主流选择，因其能够通过清晰的模块化设计隔离故障域。
- 核心层：作为网络的主干高速公路，核心层主要负责高速数据转发，不应进行复杂的策略控制，以确保毫秒级的低延迟。
- 汇聚层：它是连接核心层与接入层的桥梁，负责策略执行（如ACL访问控制、VLAN路由）、流量聚合和部门级隔离。

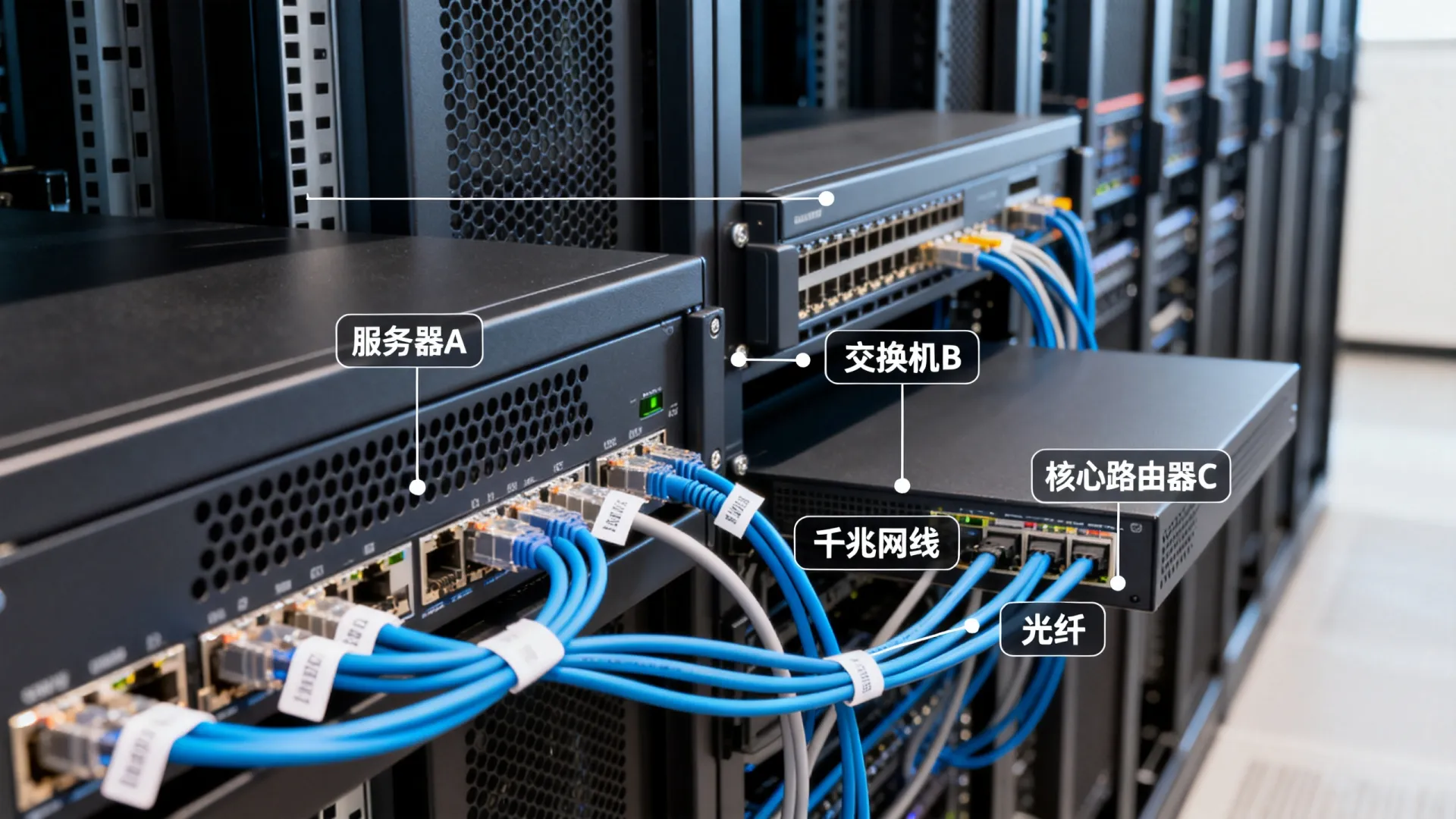

- 接入层：直接连接服务器、终端用户设备，提供端口接入和网络边缘的安全控制。
随着云计算和虚拟化技术的发展,现代超大规模数据中心更倾向于采用叶脊架构，这种扁平化的拓扑结构通过叶交换机与脊交换机的全网状互联，极大地降低了服务器之间的通信延迟，提升了东西向流量的吞吐量，是高性能计算和分布式存储的理想选择，对于中小企业而言，若规模未达数千台节点，采用折叠核心架构（将核心层与汇聚层合并）往往更具性价比，既能减少设备投入，又能降低管理复杂度。
冗余设计：构建永不宕机的基石
在专业的服务器机房拓扑中,高可用性是必须贯穿始终的设计原则，任何单点故障都可能导致业务中断，因此冗余设计至关重要。
在核心交换层面,必须部署双机热备，通过使用虚拟路由冗余协议（VRRP）或多机链路聚合（MLAG/M-LAG），两台核心交换机互为备份，当一台设备发生故障时，业务流量可在毫秒级内自动切换至另一台，实现无缝衔接。
在服务器接入层,多网卡绑定是标准配置，每台关键业务服务器应至少配置双网卡，分别连接至两台不同的接入交换机，并配置链路聚合控制协议（LACP），这样，即使其中一根网线或一台交换机失效，网络连接依然保持通畅。
物理链路与电源路径的双重冗余也不容忽视，机房应规划主备两条不同的物理光纤路由，避免因施工挖掘等意外导致全线中断；供电方面则应采用双路市电接入加UPS不间断电源及柴油发电机的三级保障体系。
安全区域划分与流量隔离
安全性是服务器机房拓扑设计的另一核心维度,优秀的拓扑图必须清晰地划分安全域，通过防火墙和VLAN技术实现纵深防御。
机房网络应被划分为以下几个主要区域：
- DMZ区（非军事化区）：放置对外提供服务的Web服务器、邮件网关等，该区域允许互联网流量访问，但受到严格限制，是抵御外部攻击的第一道防线。
- 内部业务区：存放应用服务器和中间件，仅允许DMZ区的特定流量通过，严禁互联网直接访问。
- 数据存储区：核心数据库所在的区域，安全级别最高，通常只允许内部业务区的特定IP进行连接，且实施最严格的审计策略。
- 管理运维区：用于运维人员远程登录管理的跳板机或堡垒机区域，该区域需与其他业务数据物理或逻辑隔离，防止管理权限被窃取后直接横向移动至核心数据。
通过这种分区分域的设计，即便外部黑客攻破了DMZ区的Web服务器，也难以直接触及核心数据库，从而将风险控制在最小范围内。
运维可视性与自动化管理
一张优秀的拓扑图不应是静态的,而应是动态可管理的，在专业解决方案中，引入自动化运维工具和带外管理网络是提升体验的关键。
带外管理网络是指通过独立的交换机端口和物理线路,专门用于服务器的IPMI、iLO或BMC管理，即使服务器的操作系统死机或网卡驱动故障，运维人员仍可通过带外网络远程重启、重装系统或查看硬件日志，这是保障机房在极端故障下快速恢复的“生命线”。
利用SDN（软件定义网络）技术，可以将物理拓扑与逻辑拓扑解耦，运维人员可以通过可视化界面直观地查看流量路径、设备负载和故障点，实现从“被动排障”向“主动预防”的转变。
相关问答
Q1：小型企业在预算有限的情况下，如何设计服务器机房拓扑？
A：对于小型企业，建议采用“融合核心”的简化架构，使用一台高性能三层交换机作为核心，直接连接服务器和办公网络，省去汇聚层以降低成本，但关键节点（如核心交换机、核心防火墙）仍需具备双电源冗余，且必须做好数据备份，随着业务增长，可平滑升级为标准的三层架构。
Q2：服务器机房拓扑图中，VLAN划分有什么最佳实践？
A：VLAN划分应遵循“功能与安全并重”的原则，按业务类型划分，如办公VLAN、生产VLAN、访客VLAN；按安全级别划分，如DMZ VLAN、数据库VLAN，务必避免将不同安全等级的服务器混在同一VLAN中，管理VLAN应独立且严格限制访问源，确保只有运维团队可以进入。
