百为STM32开发板怎么样,零基础新手怎么入门?

基于STM32平台的高效嵌入式开发,其核心在于构建标准化的开发环境、熟练运用硬件抽象层(HAL)库以及掌握系统性的调试流程。百为stm32开发板作为一款功能完善的实验平台,能够完美支持从基础的GPIO控制到复杂的通信协议开发,开发者通过掌握STM32CubeMX图形化配置工具与Keil MDK集成开发环境的协同工作,可以极大提升开发效率,将精力集中于核心业务逻辑的实现而非底层寄存器的繁琐配置。

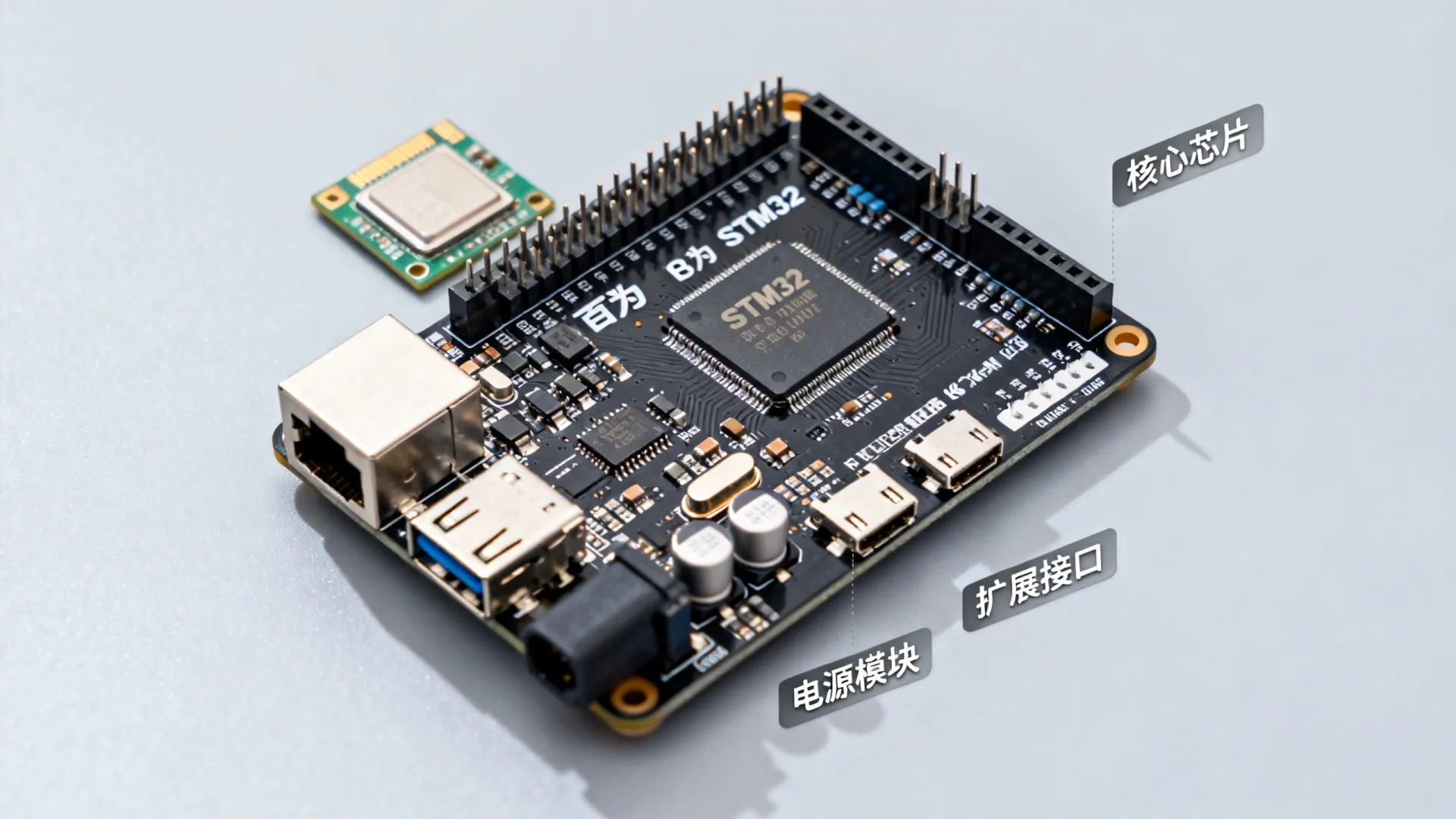

百为stm32开发板

STM32入门教程-2023版 细致讲解 中文字幕
加载中
STM32入门教程-2023版 细致讲解 中文字幕

开发环境搭建与工具链配置

工欲善其事,必先利其器,构建一个稳定且高效的开发环境是程序开发的第一步,这直接决定了后续编译与调试的顺畅程度。

  1. 安装集成开发环境(IDE)

    • 下载并安装Keil MDK 5开发套件,这是目前ARM内核开发的主流工具。
    • 在Pack Installer中安装对应的Device Support Pack,确保包含STM32F10x或STM32F4x系列固件包,以获得器件支持文件和启动文件。
  2. 配置STM32CubeMX工具

    • STM32CubeMX是ST官方推出的图形化初始化代码生成工具,能够极大简化工程搭建。
    • 安装Java运行环境(JRE),确保CubeMX能正常启动。
    • 在CubeMX内安装必要的MCU固件包,该工具将负责生成底层初始化代码,包括时钟树配置和外设GPIO设置。
  3. 驱动程序安装

    • 安装ST-Link驱动程序,这是连接开发板与PC进行仿真调试的桥梁。
    • 确保设备管理器中识别到ST-Link调试器,且无感叹号警告,保证通信链路畅通。

基于HAL库的工程初始化与配置

使用HAL库进行开发具有高移植性和高可读性的特点,能够屏蔽不同系列STM32芯片的硬件差异。

  1. 时钟树配置

    • 时钟是单片机的心脏,在CubeMX中,首先选择外部高速时钟(HSE)作为时钟源。
    • 配置PLL锁相环,将系统时钟(SYSCLK)倍频至芯片最高主频(如72MHz或168MHz)。
    • 正确设置APB1和APB2分频系数,确保外设时钟不超过其最大工作频率,这是保证串口波特率准确和定时器精度的前提。
  2. 工程生成设置

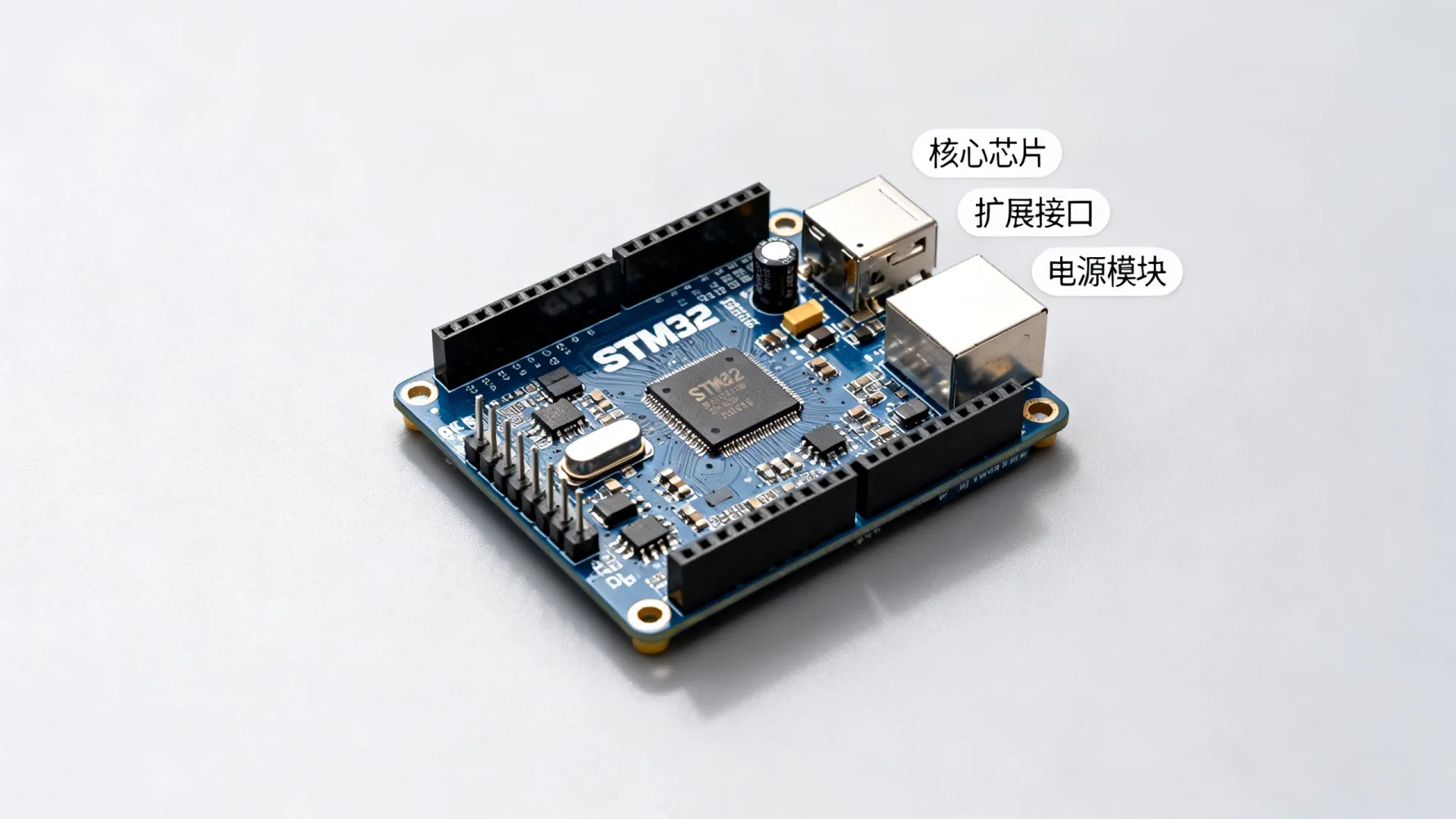

    百为stm32开发板

    • 在Project Manager选项卡中,设置Toolchain/IDE为MDK-ARM V5。
    • 勾选“Generate peripheral initialization as a pair of ‘.c/.h’ files per peripheral”,将每个外设的初始化代码独立生成,便于代码管理和维护。
    • 点击生成代码,即可在Keil中打开完整的工程框架。

GPIO外设编程实战

通用输入输出端口(GPIO)是单片机与外部世界交互的最基本接口,掌握其编程逻辑是进阶开发的基础。

  1. GPIO初始化结构体解析

    • 虽然CubeMX生成了初始化代码,但开发者需理解底层逻辑,GPIO初始化结构体包含引脚模式、输出速度、上下拉配置等参数。
    • 对于LED控制,通常配置为推挽输出模式(GPIO_MODE_OUTPUT_PP),速度设置为高或低。
    • 对于按键检测,需配置为上拉或下拉输入模式(GPIO_MODE_INPUT),利用内部电阻保持电路稳定性。
  2. 位带操作与原子控制

    • 在对GPIO进行高频翻转时,直接调用HAL库函数会有一定的函数开销。
    • 在对性能要求极高的场景下,建议直接操作寄存器或使用位带操作,实现纳秒级的IO翻转。
    • 在多任务或中断环境中,对全局标志位的操作应遵循原子性原则,防止数据竞争。

串口通信与调试重定向

串口通信(UART/USART)是嵌入式开发中最常用的调试手段,通过打印日志可以直观监控程序运行状态。

  1. UART参数配置

    • 在CubeMX中启用USART1或USART2,设置波特率为115200,数据位8位,停止位1位,无校验位。
    • 开启UART全局中断,为后续实现中断接收数据做准备。
  2. printf重定向实现

    • 为了在C代码中使用标准printf函数打印数据,需要重写fputc函数。
    • 在usart.c文件中添加#include <stdio.h>,并实现fputc函数,使其调用HAL_UART_Transmit函数发送字符。
    • 在Keil的工程选项中勾选“Use MicroLIB”,避免使用半主机模式导致程序卡死。

中断系统与定时器应用

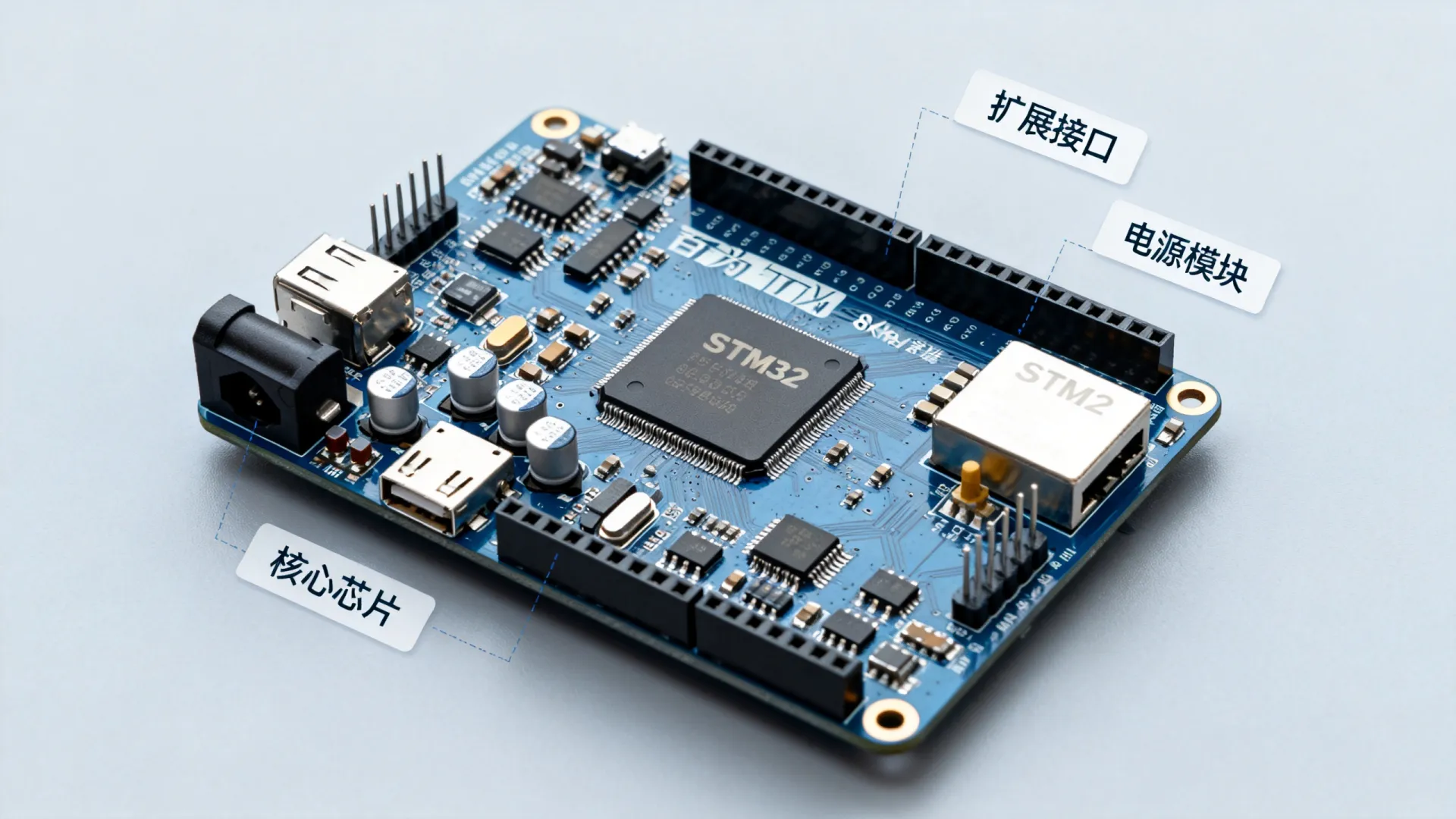

百为stm32开发板

中断机制是实时性控制的灵魂,而定时器则是精准时序的保障。

  1. 外部中断(EXTI)配置

    • 配置GPIO引脚为外部中断模式,并设置触发方式(上升沿、下降沿或双边沿)。
    • 在NVIC(嵌套向量中断控制器)设置中,开启对应的外部中断通道,并配置合理的抢占优先级和响应优先级。
    • 在启动文件中找到对应的中断服务函数名,并在其内部调用HAL_GPIO_EXTI_IRQHandler,最终在HAL_GPIO_EXTI_Callback回调函数中编写用户逻辑。
  2. 定时器中断编程

    • 基础定时器(TIM6/TIM7)最适合用于产生精确的周期性中断。
    • 设置预分频系数(PSC)和重装载值(ARR),计算公式为:定时频率 = 主频 / ((PSC+1) (ARR+1))。
    • 在定时器回调函数中执行非阻塞的任务调度,例如LED闪烁或状态机轮询,避免使用HAL_Delay阻塞主循环。

专业调试技巧与代码优化

编写代码只是开发的一部分,高效的调试和代码优化决定了产品的最终质量。

  1. 硬件仿真调试

    • 利用Keil的硬件仿真功能,通过ST-Link实时查看单片机内存和寄存器值。
    • 设置条件断点,当变量满足特定条件时暂停程序,这对于排查逻辑死锁极为有效。
    • 使用逻辑分析仪配合开发板引脚,分析I2C、SPI等通信波形的时序,验证硬件驱动稳定性。
  2. 代码规范与容错设计

    • 遵循MISRA-C编码规范,减少潜在的代码风险。
    • 在关键操作(如Flash写入、EEPROM读取)后加入状态判断,实现函数返回值检查,确保程序在异常情况下不会跑飞。
    • 开启看门狗(IWDG),在主循环中不断“喂狗”,一旦程序死锁或硬件故障导致复位,系统能自动恢复,提升产品可靠性。

通过以上系统化的开发流程,开发者可以充分利用百为stm32开发板的硬件资源,构建出结构清晰、运行稳定且易于维护的嵌入式应用程序,从底层驱动的编写到上层逻辑的实现,每一个环节都需要严谨的态度和专业的技术支撑,这是成为一名优秀嵌入式工程师的必经之路。
