CDN系统架构的核心在于通过边缘节点缓存内容、中心节点调度流量，利用智能DNS和负载均衡技术，将数据从源站就近分发给用户，从而显著降低延迟并提升访问速度。
理解CDN（内容分发网络）并非只是理解几台服务器，而是理解一套复杂的分布式协作体系，这套体系就像是一个庞大的物流网络，源站是总仓库，边缘节点是社区快递柜，而调度系统则是那个永远在线的物流指挥官，要构建或优化一个高效的CDN系统，必须清晰地认识其分层架构，因为每一层的职责不同,优化的重点也截然不同。

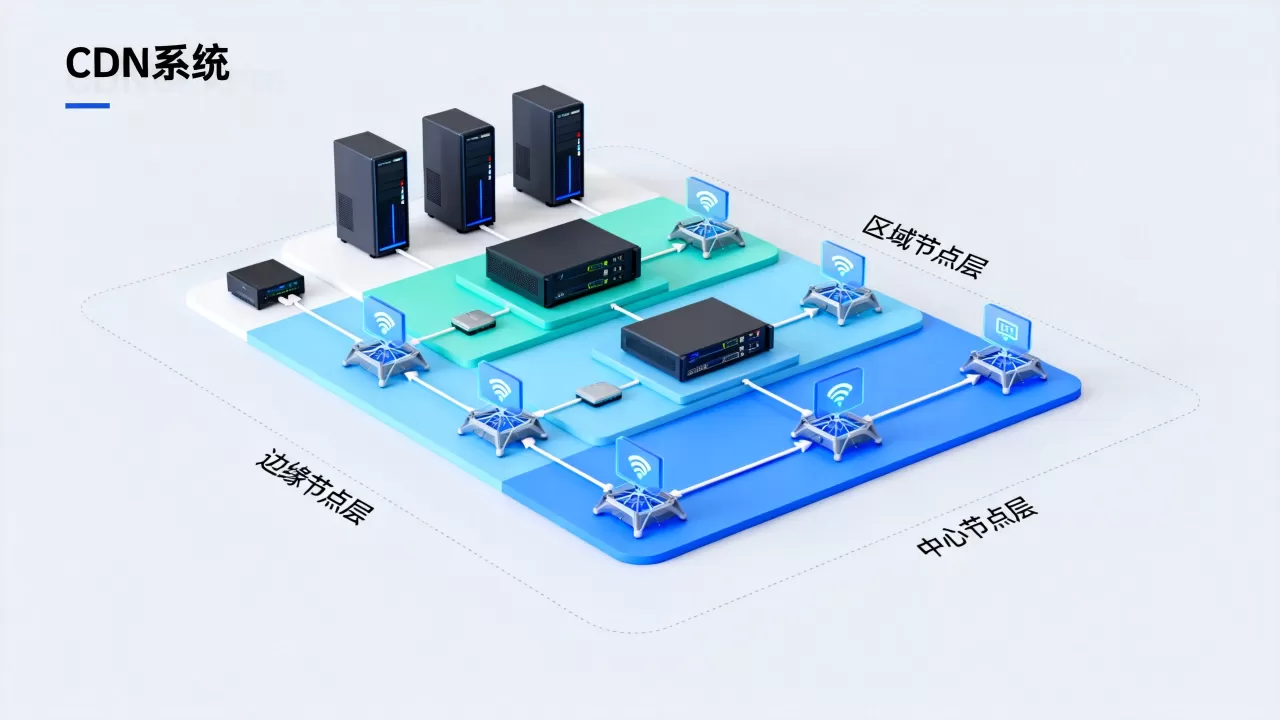

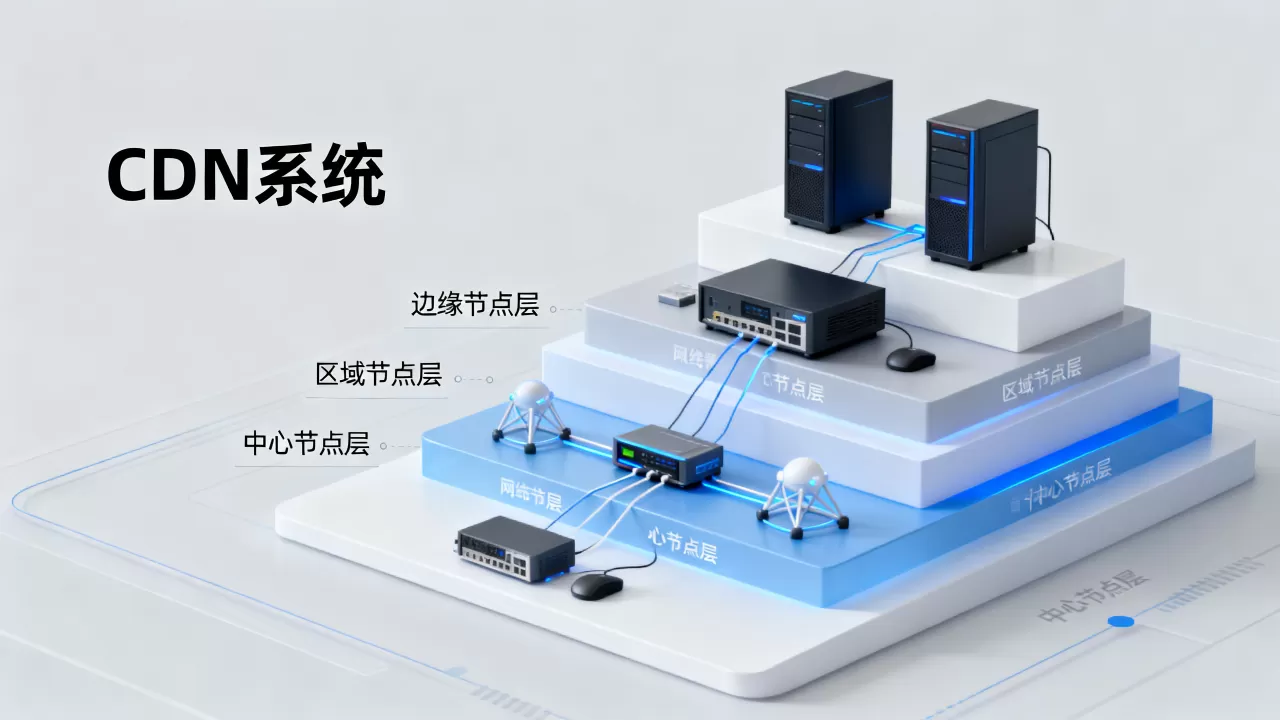

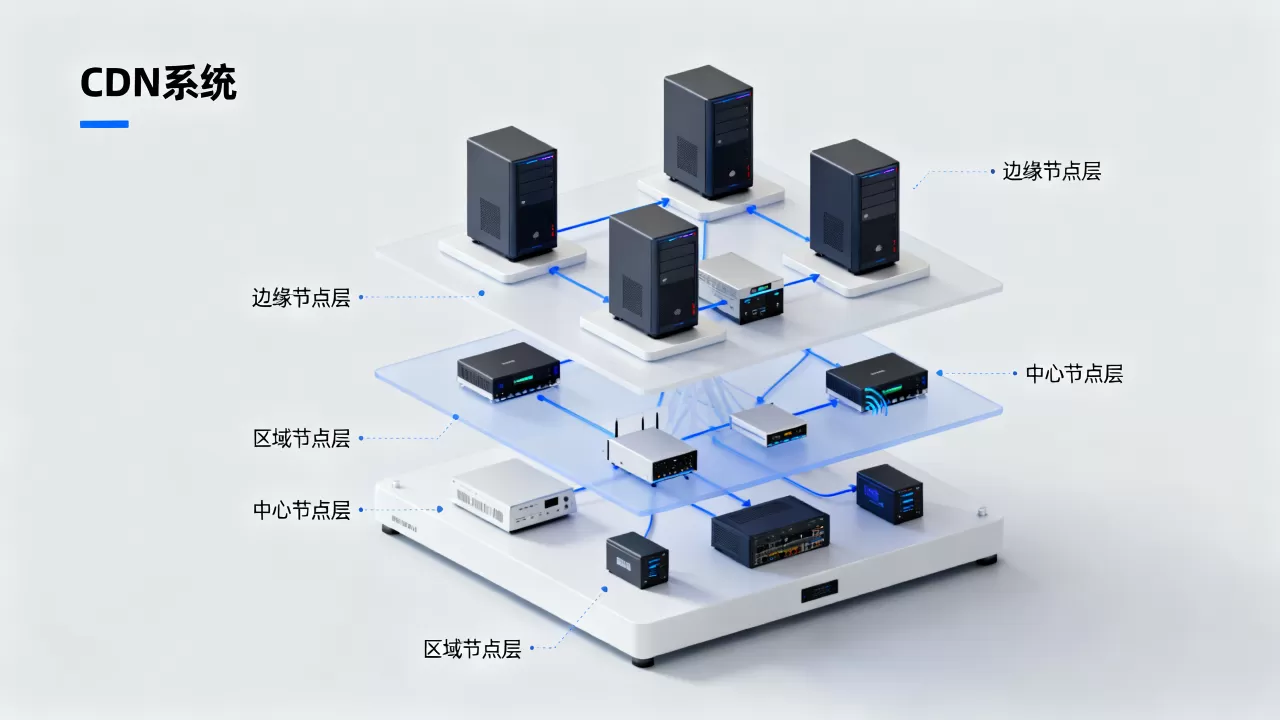

CDN系统架构的核心分层解析
业内专家指出，一个标准的CDN架构通常可以划分为三个主要层级：边缘接入层、边缘计算与缓存层、以及中心调度与回源层，这种分层设计不仅解决了物理距离带来的延迟问题,还通过逻辑隔离提升了系统的稳定性和安全性。
边缘接入层：用户的第一道防线
边缘接入层是直接面对用户流量的入口,这一层的主要任务是将用户的请求引导至最优的边缘节点。
智能DNS解析机制
当用户在浏览器输入域名时，首先触发的是DNS解析，传统的DNS只返回IP地址，而CDN的智能DNS则会根据用户的地理位置、运营商类型以及当前网络拥堵情况，动态返回一个最合适的CDN节点IP，这种机制确保了用户连接的是“离家最近”且“路况最好”的节点。
全局负载均衡（GSLB）
GSLB是CDN的大脑，它实时监控全网各节点的健康状态、负载情况和带宽利用率，如果某个地区的节点出现故障或拥塞，GSLB会立即将流量切换至邻近的健康节点，这种全局视角的调度，是保证服务高可用性的关键。
边缘节点层：缓存与计算的前沿
边缘节点是CDN架构中数量最多、分布最广的部分，它们通常部署在离用户物理距离较近的城市或数据中心。
缓存策略
边缘节点的核心职责是存储静态资源，如图片、CSS、JS文件以及视频片段，通过设置合理的TTL（生存时间）和缓存命中率优化，绝大多数用户请求可以直接在边缘节点得到响应，无需回源，据统计，优化良好的CDN缓存命中率可维持在较高水平,大幅减轻源站压力。
边缘计算能力
随着Web 3.0和物联网的发展，单纯的缓存已不足以满足需求，现代CDN边缘节点集成了计算能力，能够执行轻量级的逻辑处理，如身份验证、A/B测试、简单的API聚合等，这种“计算下沉”的趋势，使得CDN不再仅仅是加速工具，而是成为应用逻辑的一部分。
中心调度与回源层：稳定的后盾
当边缘节点没有命中缓存，或者需要动态数据时，请求会回源，这一层负责管理源站连接、数据同步以及全局监控。
智能回源路由
回源并非简单的直连源站，中心调度系统会根据源站的负载、网络链路质量，选择最优的回源路径，对于跨国业务，可能会通过专线或BGP多线接入来保证回源的稳定性。
安全防护体系
中心层还集成了WAF（Web应用防火墙）、DDoS防护等安全能力，在流量进入边缘节点之前或之后，进行恶意请求的清洗和拦截，确保源站数据的安全。
CDN加速与源站直连的对比分析
在决定使用CDN之前，许多技术负责人会纠结于成本与收益，通过对比CDN加速与源站直连,可以更清晰地看到架构差异带来的实际影响。
| 对比维度 | 源站直连 | CDN加速架构 |
|---|---|---|
|
访问延迟 | 高，受物理距离和网络跳数影响大 | 低，通过就近接入减少网络跳数 |
| 源站压力 | 大，所有请求直接打到源站 | 小，大部分静态请求由边缘节点拦截 |
| 带宽成本 | 按源站出口带宽计费，峰值成本高 | 按CDN流量计费，通常更经济且可预测 |
| 安全性 | 直接暴露源站IP，易受攻击 | 隐藏源站IP，具备多层防护能力 |
| 可用性 | 单点故障风险高 | 多节点冗余，具备自动故障转移能力 |
从上述对比可以看出，对于流量较大或对用户体验要求较高的业务，CDN架构几乎是必选项，特别是对于跨区域、跨国界的业务场景,CDN的价值更为凸显。
如何选择合适的CDN服务商
选择合适的CDN服务商，不能仅看价格,更要看其网络覆盖和技术能力。
节点覆盖与网络质量
考察服务商的节点分布是否覆盖你的目标用户群体，如果主要用户在国内，需确认其是否拥有广泛的国内BGP节点；如果涉及出海业务，则需关注其海外节点的质量和链路稳定性，业内共识认为，节点数量多并不等于质量好，关键在于节点之间的互联互通能力和对主流运营商的适配程度。
功能特性与定制化能力
不同的业务场景对CDN的需求不同，视频点播业务需要强大的视频转码和切片能力；电商业务需要高并发下的静态资源加速和动态内容优化；游戏业务则需要低延迟的TCP优化，服务商是否提供针对特定场景的解决方案，是选择的重要考量因素。
价格模型与透明度
CDN的计费方式通常包括按流量计费、按带宽峰值计费、按请求次数计费等，对于流量波动大的业务，按流量计费可能更划算；而对于带宽峰值稳定的业务，按带宽计费可能更经济，还需关注是否有隐藏费用，如HTTPS请求费、回源流量费等。
CDN系统架构常见问题解答
CDN系统架构分层中，边缘节点缓存失效的主要原因是什么？
边缘节点缓存失效通常由TTL过期、源站主动刷新、缓存空间不足触发LRU淘汰机制，或HTTP响应头中设置了No-Cache、No-Store等指令引起，确保源站正确设置Cache-Control头是维持高命中率的关键。
为什么有些业务场景下CDN加速效果不明显？
如果业务以动态内容为主，且未启用动态加速或边缘计算，CDN仍需频繁回源，此时加速效果有限，如果用户分布极其分散且无规律，或源站本身性能瓶颈严重，CDN的边际效益也会降低。
CDN架构如何保障数据安全性？
CDN通过隐藏源站IP、提供HTTPS加密传输、集成WAF防火墙、DDoS高防以及访问控制列表（ACL）等多重手段保障安全，支持Referer防盗链、IP黑白名单等功能，进一步防止资源被盗用。
CDN系统架构的分层设计，本质上是利用分布式计算和存储资源，重构互联网的数据分发模式，通过边缘节点的缓存与计算，中心节点的调度与防护，实现了速度、成本与安全的平衡，对于追求极致用户体验和稳定性的现代互联网应用而言，深入理解并合理运用CDN架构,是技术架构演进中不可或缺的一环。
