Hal层与Linux驱动是什么关系?Android底层架构详解

Android HAL层与Linux驱动并非简单的上下级关系,而是通过Binder机制和字符设备节点实现软硬解耦的关键桥梁,驱动负责硬件电信号转换,HAL负责将硬件能力抽象为标准Java API供上层调用。

在Android系统的架构设计中,很多人容易混淆Linux内核驱动与硬件抽象层(HAL)的边界,这两者共同构成了Android生态的底层基石,Linux驱动直接操作寄存器、中断和DMA,处于内核态,拥有最高权限;而HAL运行在用户态,其核心使命是将这些底层的、碎片化的硬件操作,封装成统一的、标准化的接口,这种设计不仅保护了内核安全,更让上层应用开发者无需关心具体是高通、联发科还是三星的芯片,只需调用标准的Android API即可。

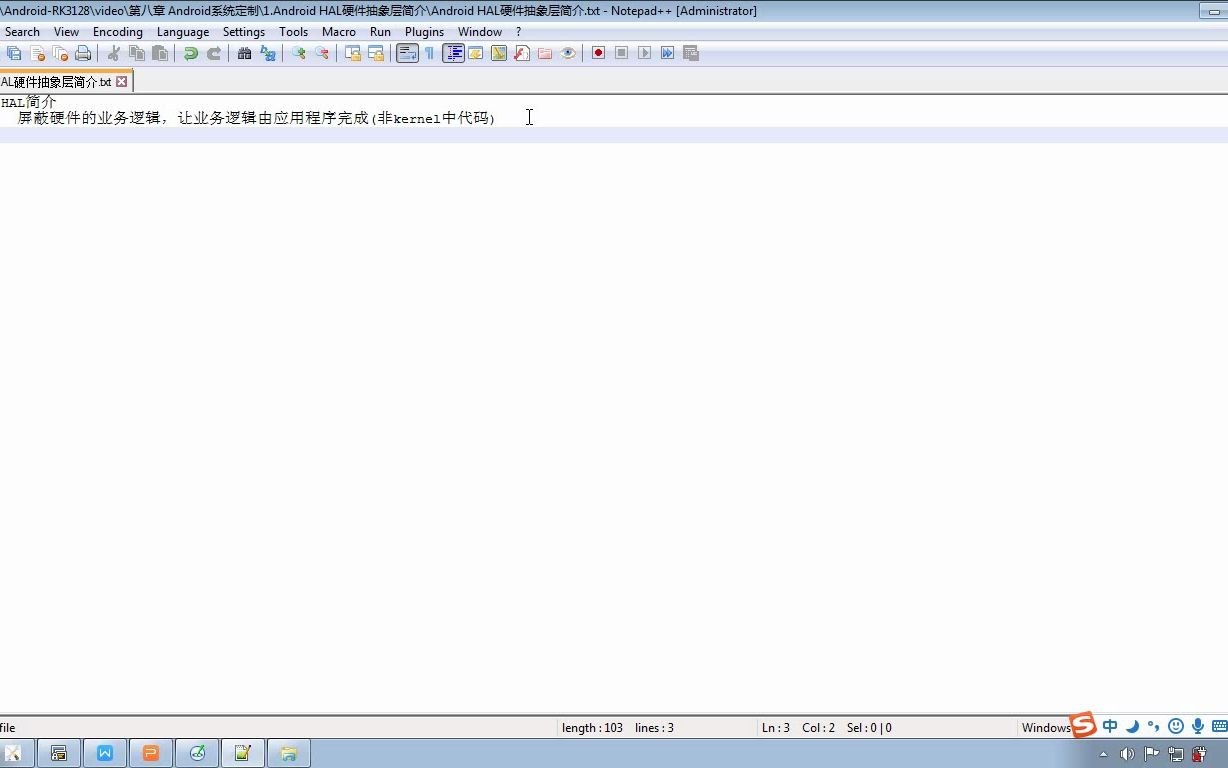

第八章 Android系统定制 1.Android HAL硬件抽象层简介
加载中
第八章 Android系统定制 1.Android HAL硬件抽象层简介

Linux驱动:硬件世界的翻译官

Linux驱动是连接软件指令与物理硬件的直接通道,在Android设备上,每一个摄像头模块、每一颗传感器、每一个电源管理芯片,都需要对应的Linux内核驱动来驱动。

内核态与用户态的隔离

Linux驱动运行在内核空间(Kernel Space),这意味着如果驱动代码出现内存泄漏或空指针引用,整个系统会直接崩溃,导致著名的“Kernel Panic”,驱动开发对稳定性要求极高,业内专家指出,优秀的驱动设计必须遵循“最小内核依赖”原则,尽量将复杂的状态机逻辑下沉到用户态的HAL层处理,内核只保留最核心的寄存器读写和中断响应功能。

字符设备与节点映射

当驱动加载成功后,它会在/dev目录下创建一个设备节点,例如/dev/sensor或/dev/camera0,这个节点是用户态程序访问硬件的唯一入口,Android的HAL层正是通过打开这些文件描述符(File Descriptor),配合ioctl系统调用,向驱动发送指令并接收数据。

具体的操作流程

  1. 注册驱动:编写.c文件,实现probe

    Hal层与Linux驱动是什么关系?Android底层架构详解

    、remove、read、write和ioctl等核心函数。

  2. 创建设备节点:在probe函数中调用cdev_add,并在/sys/class下创建属性文件,方便用户态读取状态。
  3. 中断处理:注册中断服务例程(ISR),当硬件触发中断时,唤醒等待队列或通知HAL层。

HAL层:标准化接口的构建者

HAL层的全称是Hardware Abstraction Layer,它是Android特有的架构创新,在标准的Linux发行版中,并没有HAL这一层,应用程序通常直接通过glibc或系统调用与驱动交互,但在Android中,为了屏蔽硬件差异,Google引入了HAL。

HIDL与AIDL的演进对比

随着Android版本的迭代,HAL的通信机制发生了重大变化,早期的Android(5.0之前)使用C语言编写的静态库,通过dlopen动态加载,从Android 8.0开始,Google引入了HIDL(Hardware Interface Definition Language),将HAL接口定义为跨进程通信(IPC)的标准,到了Android 12及以后,HIDL逐渐被AIDL(Android Interface Definition Language)取代,进一步简化了开发流程,提高了类型安全性和性能。

为什么需要HIDL/AIDL?

  • 进程隔离:HAL服务运行在独立的进程中,即使HAL崩溃,也不会导致Zygote进程重启,提升了系统稳定性。
  • 版本管理:通过接口定义语言,可以明确指定接口的版本,支持新旧接口的兼容与迁移。
  • 语言无关性:开发者可以使用C++或Java编写HAL,只要遵循接口定义即可。

HAL的具体实现结构

一个标准的HAL模块通常包含以下几个关键部分:

  • 模块描述符:定义模块ID、名称、版本等元数据。
  • 硬件接口结构体:包含打开、关闭、查询等函数指针。
  • 具体实现类

    Hal层与Linux驱动是什么关系?Android底层架构详解

    :继承自HIDL/AIDL生成的基类,实现具体的业务逻辑。

HAL与驱动的协作机制

理解HAL与Linux驱动如何协作,是掌握Android底层架构的关键,它们之间通过文件描述符和内存映射进行数据交换。

数据流向分析

以相机应用为例,数据流向如下:

  1. 应用层:Java/Kotlin代码调用Camera2 API。
  2. Framework层:CameraService接收请求,通过Binder机制与HAL层通信。
  3. HAL层:Camera HAL接收到请求,解析参数,准备缓冲区。
  4. 驱动层:HAL通过ioctl向Camera驱动发送命令,驱动配置传感器寄存器,启动数据采集。
  5. 中断返回:传感器采集完成,触发中断,驱动将数据放入DMA缓冲区,并通知HAL。
  6. 数据拷贝:HAL通过mmap将DMA缓冲区映射到用户态,将数据传递给CameraService,最终渲染到屏幕。

性能优化的关键点

由于HAL与驱动之间涉及多次数据拷贝和上下文切换,性能优化至关重要。

  • 零拷贝技术:利用O_DIRECT标志打开设备文件,或使用mmap映射物理内存,避免数据在内核态和用户态之间反复拷贝。
  • 异步处理:使用线程池处理耗时的硬件操作,避免阻塞主线程。
  • 批量操作:将多个小的ioctl请求合并为一次大的操作,减少系统调用开销。

常见场景与问题排查

在实际开发和维护中,HAL与驱动的问题往往交织在一起,需要系统性地排查。

传感器数据不准

如果手机指南针或加速度计数据漂移,首先检查驱动层的中断频率是否稳定,可以使用cat /sys/class/input/event/name查看设备节点,并通过getevent命令实时监测输入事件,如果驱动层数据正常,则问题可能出在HAL层的滤波算法或校准参数上。

Hal层与Linux驱动是什么关系?Android底层架构详解

摄像头黑屏或卡顿

摄像头问题通常涉及内存管理和带宽分配,检查dmesg日志,查看是否有OOM(Out of Memory)错误或DMA传输超时,在HAL层,检查缓冲区分配是否合理,是否使用了足够的内存池,确保驱动层的时钟频率和电压配置符合硬件规格,避免因供电不足导致传感器工作异常。

功耗异常

如果设备待机功耗过高,可能是某个硬件模块未被正确关闭,检查HAL层是否在应用退出时正确调用了close接口,在驱动层,确认是否实现了suspend和resume回调,确保在系统休眠时,硬件进入低功耗模式。

Q&A:关于HAL层与Linux驱动的常见疑问

HAL层与Linux驱动的主要区别是什么?

HAL层运行在用户态,负责将硬件操作抽象为标准API,屏蔽不同厂商硬件的差异;Linux驱动运行在内核态,直接操作硬件寄存器,处理中断和DMA,HAL通过设备节点与驱动通信,两者通过进程隔离保证系统稳定性。

如何调试Android HAL层的接口定义?

可以使用hidl-gen工具生成接口代码,配合hidl-manager管理服务注册,在调试时,使用logcat查看HAL服务的日志输出,通过strace跟踪系统调用,分析HAL与Framework之间的Binder通信细节,对于AIDL接口,可以使用aidl工具生成Java接口,并通过dumpsys命令查看服务状态。

为什么Android 12后推荐使用AIDL替代HIDL?

AIDL基于更现代的接口定义语言,支持更丰富的数据类型和更好的类型检查,相比HIDL,AIDL的开发效率更高,代码生成更简洁,且与Android Framework的Java/Kotlin生态集成更紧密,AIDL减少了跨进程通信的开销,提升了系统整体性能,符合Android向更轻量化、更高效方向发展的趋势。

首发原创文章,作者:王坚‌,如若转载,请注明出处:https://idctop.com/article/453789.html
