Flash存储结构本质上是一种基于浮栅晶体管的非易失性存储器，其两大主流架构NAND与NOR在读写方式、存储密度和成本上存在显著差异，分别主导了固态硬盘和嵌入式代码存储市场。
Flash存储结构原理：从晶体管到存储阵列
浮栅晶体管：存储数据的核心
Flash存储的基础单元是一个浮栅晶体管，它比普通晶体管多了一层浮栅，被绝缘层包裹，电荷一旦注入就能长期保存，断电不丢失，写入时通过隧穿效应将电子注入浮栅，擦除时将电子拉出，判断阈值电压的变化来区分0和1，这个机制决定了Flash的写入/擦除次数有限，因为绝缘层会逐渐磨损。
基本单元结构与连接方式

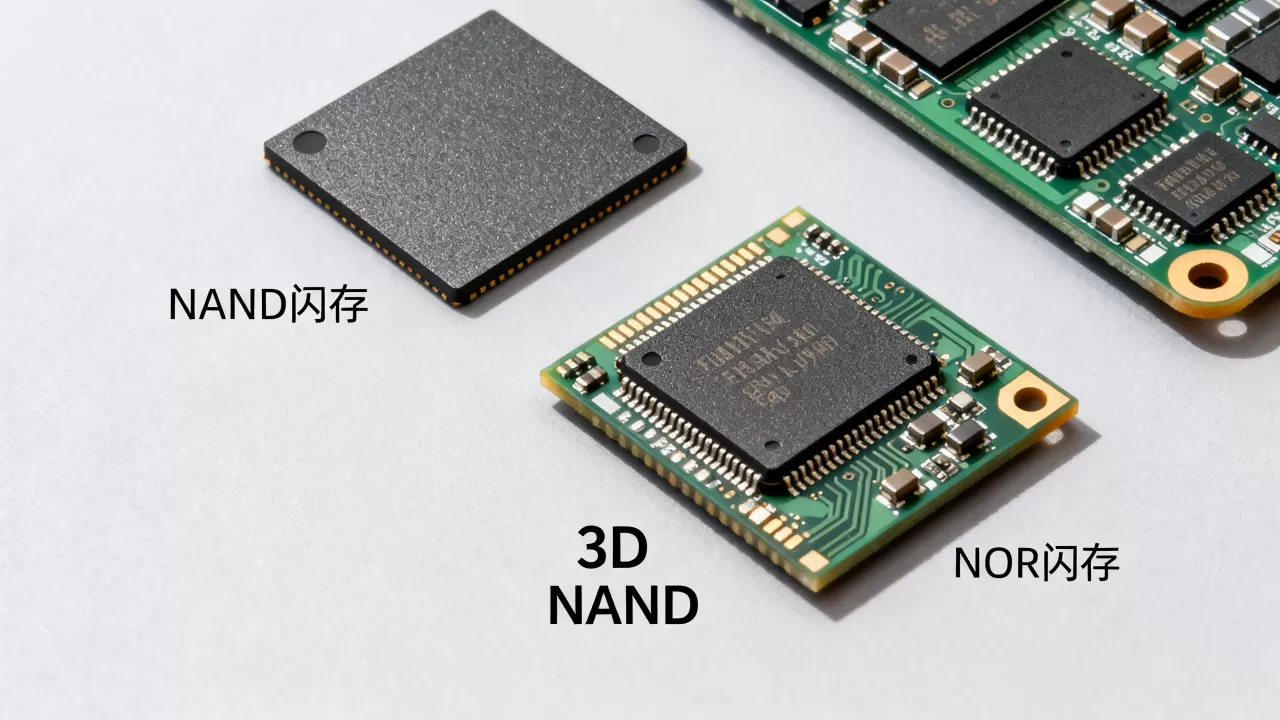

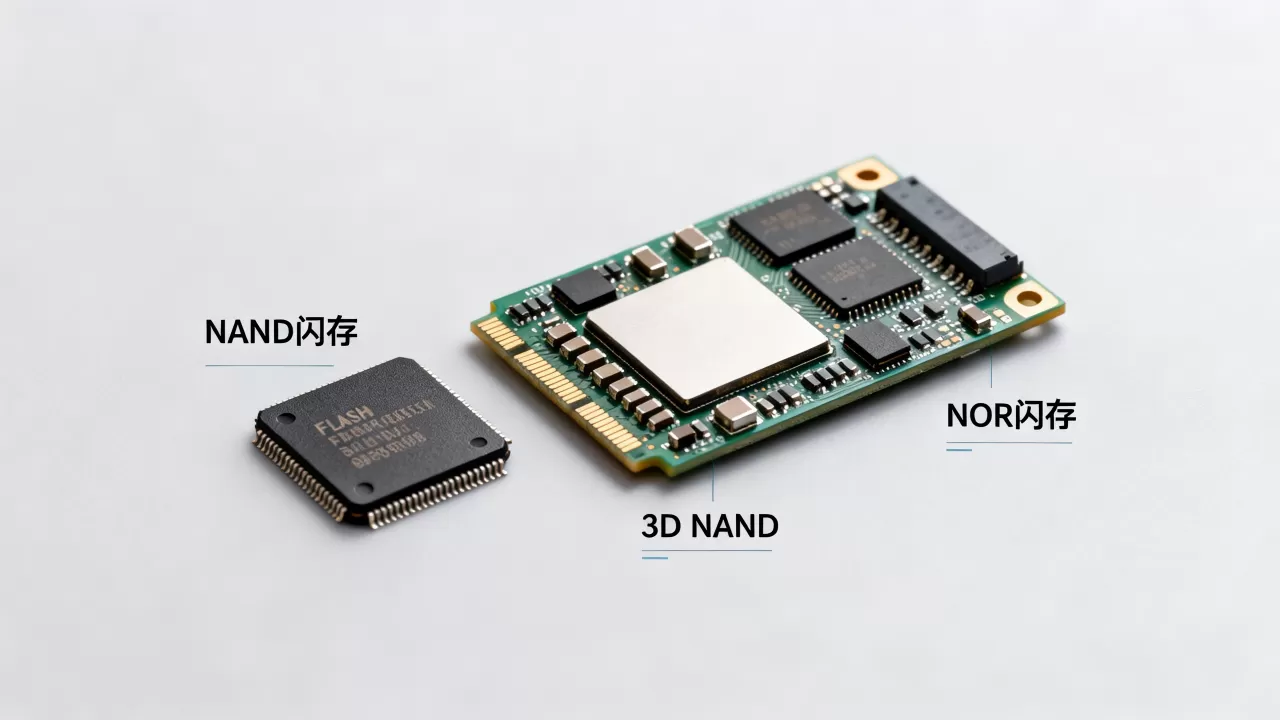

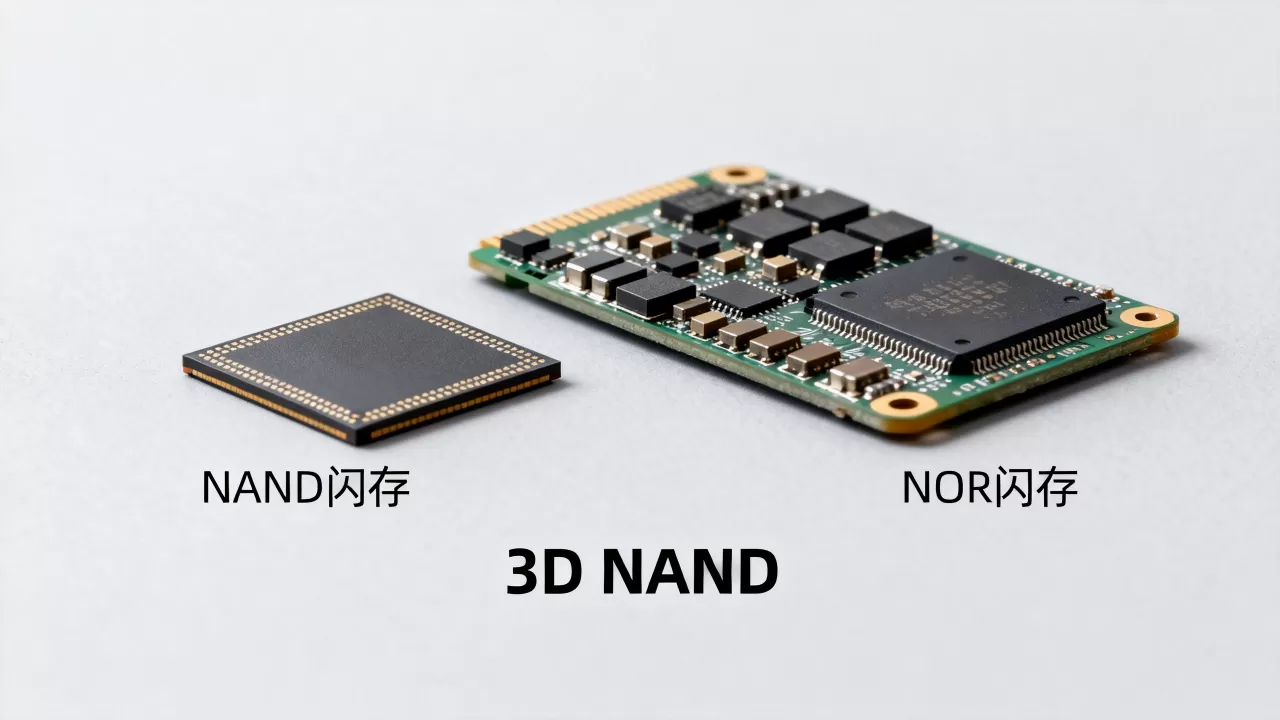

NAND和NOR的根本区别在于单元连接方式,NOR架构中每个单元直接连接位线，能随机寻址，读取速度快，但单元面积大，存储密度低，NAND架构中多个单元串联成串，共享位线，只能按页读取，不能随机访问单个字节，但单元面积小，密度高，价格低，这种结构差异直接决定了两种Flash的应用方向。
存储单元层级：Cell、Page、Block、Die
现代Flash存储的物理层级是一套严格的体系。
- Cell（单元）：单个浮栅晶体管，存储1比特（SLC）或多比特（MLC/TLC/QLC）。
- Page（页）：若干Cell组成页，通常是16KB或32KB，是读写的最小单位。
- Block（块）：若干页组成块，通常是数百页，是擦除的最小单位。
- Die（芯片）：独立的硅片，包含多个平面，通过通道与控制器通信。
写入前必须先擦除整个块,这是Flash存储与机械硬盘的最大区别，也是为什么固态硬盘需要垃圾回收
和磨损均衡机制。
NAND Flash和NOR Flash区别：架构与应用场景
读取方式与速度差异
NOR Flash能像内存一样随机读取任意地址，读延迟极低（几十纳秒），适合直接运行代码，NAND Flash必须按页读取，首次访问延迟较高（几十微秒），但连续读取速度很快，适合大块数据搬运，行业共识认为，NOR的更优随机读取速度使其在固件存储领域不可替代。
存储密度与成本对比
NAND单元面积小,同一硅片能切出更多容量，单GB成本远低于NOR，NOR密度低，价格高，但可靠性更好，位翻转率低，据统计，消费级NAND的价格近年来已降至每GB几分钱，而NOR依然维持在较高水平。
可靠性与寿命差异
NAND存在坏块,出厂就有，后续也会产生，需要主控进行坏块管理，NOR理论上坏块率极低，更稳定，但这不意味着NAND不可靠，成熟的错误纠正码（ECC）和磨损均衡技术让NAND在消费级设备中足够可靠。
典型应用场景
| 场景 | 推荐架构 | 原因 |
|---|---|---|
| 固态硬盘、U盘、手机存储 | NAND | 高容量、低成本 |
| 路由器固件、主板BIOS、车载芯片 | NOR | 快速随机读取、高可靠性 |
| 嵌入式设备代码存储 | NOR | 支持XIP（就地执行） |
| 大容量数据记录 | NAND | 顺序写入速度快 |
现代Flash存储的演进：3D NAND与多级存储
从平面到3D：堆叠层数之争
平面NAND在20nm以下遇到物理极限,单元间干扰严重，3D NAND通过垂直堆叠存储单元，层数从32层发展到当前200层以上，大大提升了存储密度，同时降低了每个单元的干扰，业内专家指出，3D NAND是近十年Flash产业最关键的突破，让TLC、QLC的普及成为可能。
SLC、MLC、TLC、QLC：容量与寿命的权衡
- SLC（1比特/单元）：速度最快，寿命最长（数十万次擦写），用于企业级存储或高端工业卡。
- MLC（2比特）：寿命数千次，曾是主流，现在多用于低端企业盘。
- TLC（3比特）：寿命数百次，当前消费级固态硬盘和手机闪存的绝对主力。
- QLC（4比特）：寿命百次左右，容量大，价格低，适合大容量冷数据存储。
多数情况下,TLC的寿命配合良好的主控算法，普通用户使用5-10年毫无压力，选购时不必过度追捧MLC，可靠的原厂TLC已经足够。
手机闪存结构：UFS与eMMC
手机闪存本质上是NAND Flash加上控制器的封装，早期eMMC采用并行接口，速度较慢；现代UFS（通用闪存存储）采用串行全双工接口，读写速度大幅提升，UFS 3.1和4.0的顺序读取速度可达GB/s级别，接近中端固态硬盘，手机闪存结构直接决定了应用打开速度和系统流畅度，是选购手机时容易被忽略的硬件指标。
闪存价格走势与选购指南
什么影响了闪存价格
Flash价格波动剧烈,主要受产能周期和技术迭代影响，当3D NAND层数升级时，新产能释放会导致库存增加，价格下跌；反之，厂商减产或需求爆发则推动价格上涨，据行业数据，闪存颗粒价格走势在2026-2026年经历了先降后升的周期，目前处于相对高位。
固态硬盘怎么选：看懂颗粒类型
选购固态硬盘时,可以执行以下步骤了解颗粒信息：
- 打开CrystalDiskInfo,查看NAND类型（SLC/MLC/TLC/QLC）。
- 搜索该型号主控方案,确认是否支持TRIM先进垃圾回收。
- 优先选原厂颗粒（三星、铠侠、西部数据、美光、长江存储），避免白片黑片。
- 关注保修政策,TBW（总写入字节数）是寿命的重要参考，数值越高越好。
国产闪存结构的发展
国产闪存以长江存储为代表,其Xtacking架构将存储单元和控制电路分别制造再键合，实现更短的信号路径和更高的I/O速度，这一架构在技术层面达到了国际主流水平，一定程度上影响了闪存颗粒价格走势，提供了更多性价比选择。
Flash存储结构常见问题解答
Flash存储结构和内存有什么本质区别？
内存（DRAM）是易失性存储，结构基于电容加晶体管，需要持续刷新才能保持数据，特点是读写速度快，但断电数据丢失，Flash基于浮栅晶体管，能长期保存数据，但写入速度慢且需要擦除才能重写，两者在计算机中分工明确，不可互换。
固态硬盘的坏块是真正的硬件损坏吗？
坏块分为出厂坏块和使用中产生的坏块,出厂坏块是制造过程中的瑕疵，已被标记映射；使用中坏块是擦写次数耗尽或偶然故障导致，主控会通过备用块替换，用户通常无感知，但坏块过多会导致容量下降和读写不稳定，需要及时更换硬盘。
闪存颗粒寿命怎么看？
对于固态硬盘,可通过SMART信息中的“已用百分比”或“NAND写入量”评估，对于U盘和手机闪存，没有直接查看的工具，但日常使用中避免容量占满、定期整理碎片（机械硬盘思维不对，固态硬盘不需要）可延长寿命，实际使用中，主流TLC固态硬盘家用场景下寿命远超预期，不必过度焦虑。
