服务器连接FC存储接线的核心，是确保HBA卡、光纤线缆、交换机端口速率和协议一致，并正确配置WWN与Zoning，否则链路无法正常通信。
服务器连接FC存储接线前的准备
硬件兼容性确认
- 确认服务器HBA卡与主板PCIe插槽兼容,例如PCIe 3.0 x8插槽适用于8Gbps或16Gbps HBA卡。
- 存储控制器和FC交换机端口速率必须一致,常见速率有8Gbps、16Gbps、32Gbps，建议统一使用相同速率等级。
- 线缆类型根据距离选择：多模光纤（OM3/OM4）用于机房内短距离，单模光纤（OS1/OS2）用于跨建筑物长距离。
线缆与接口类型选择
- 接口方面,LC连接器是FC存储的主流标准，避免使用SC或其他老式接口。
- 线缆长度：多模光纤16Gbps速率下最长支持100米（OM3）或150米（OM4），单模最长可达10公里。
服务器连接FC存储接线注意事项
- 光纤线缆避免过度弯曲,弯曲半径不得小于光纤直径的10倍，否则信号衰减严重。
- 保持光纤端面清洁,使用前建议用专用清洁笔擦拭。
- 记录所有设备的WWN和端口信息,便于后续故障排查。
- 操作时注意静电防护,佩戴防静电手环或触摸接地金属。
- 确认服务器与存储设备之间的网络时间协议（NTP）同步，避免因时间差导致认证失败。
服务器连接FC存储接线步骤详解
物理连接与WWN确认

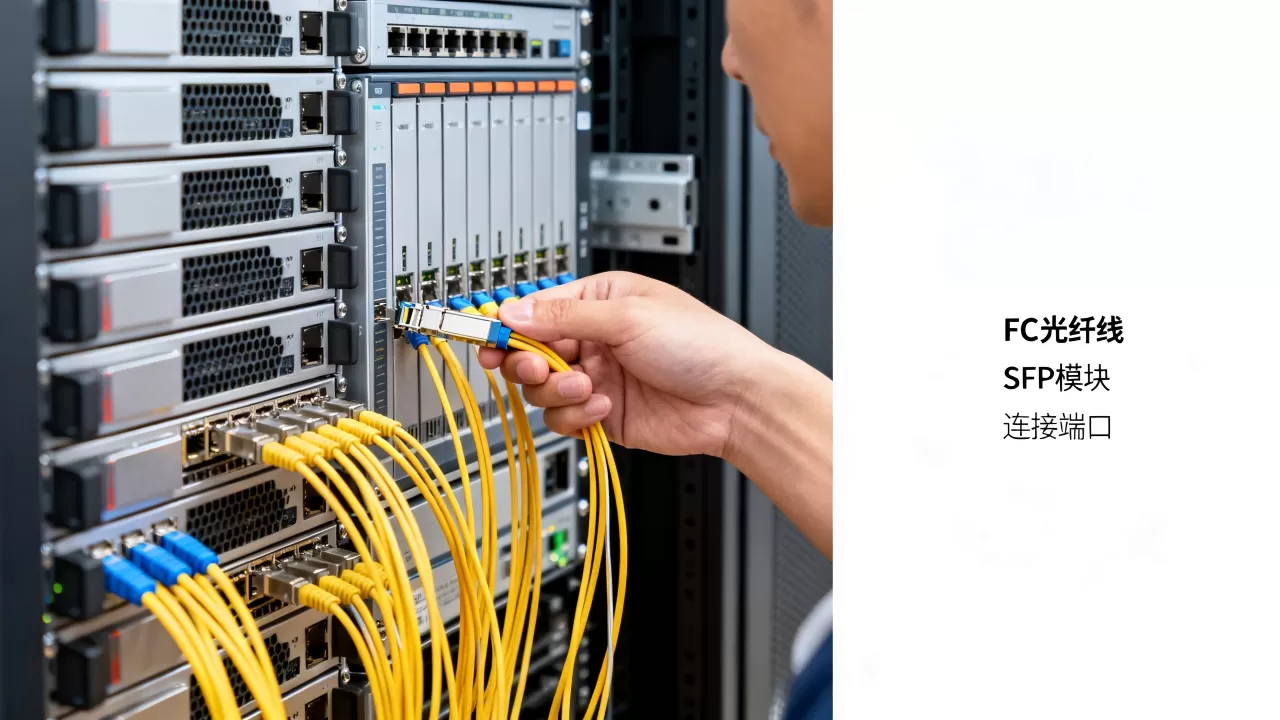

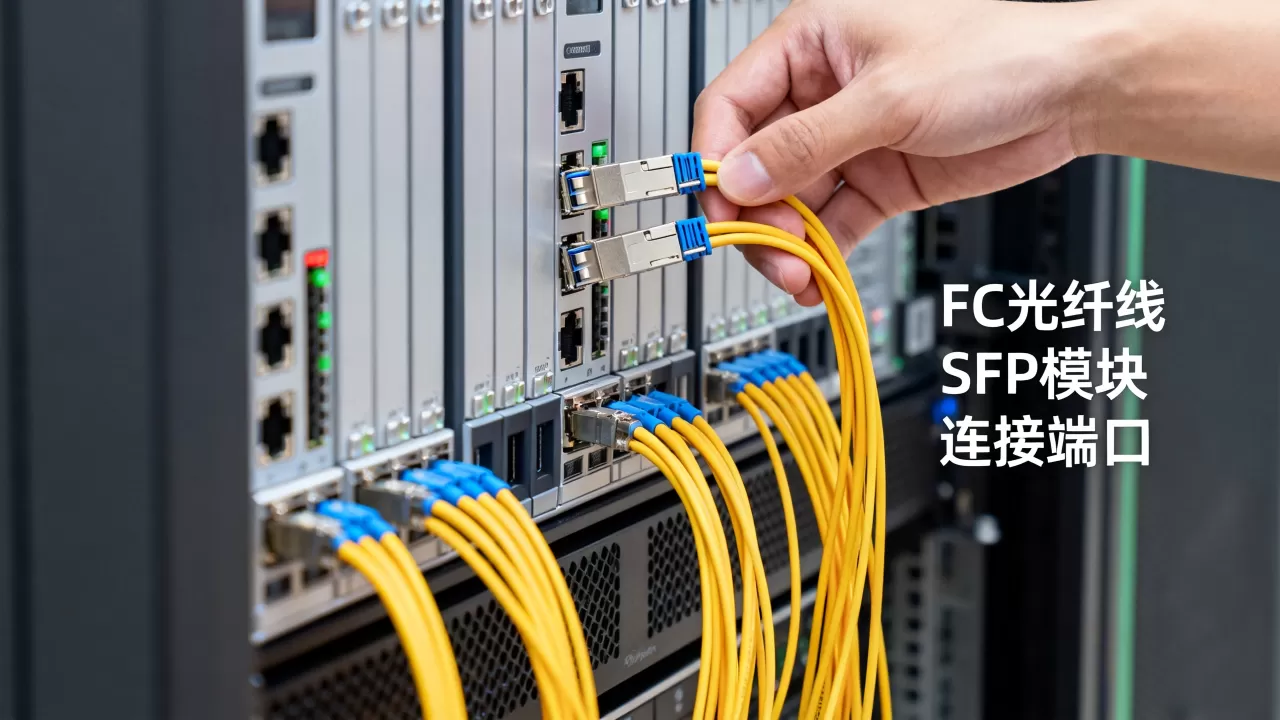

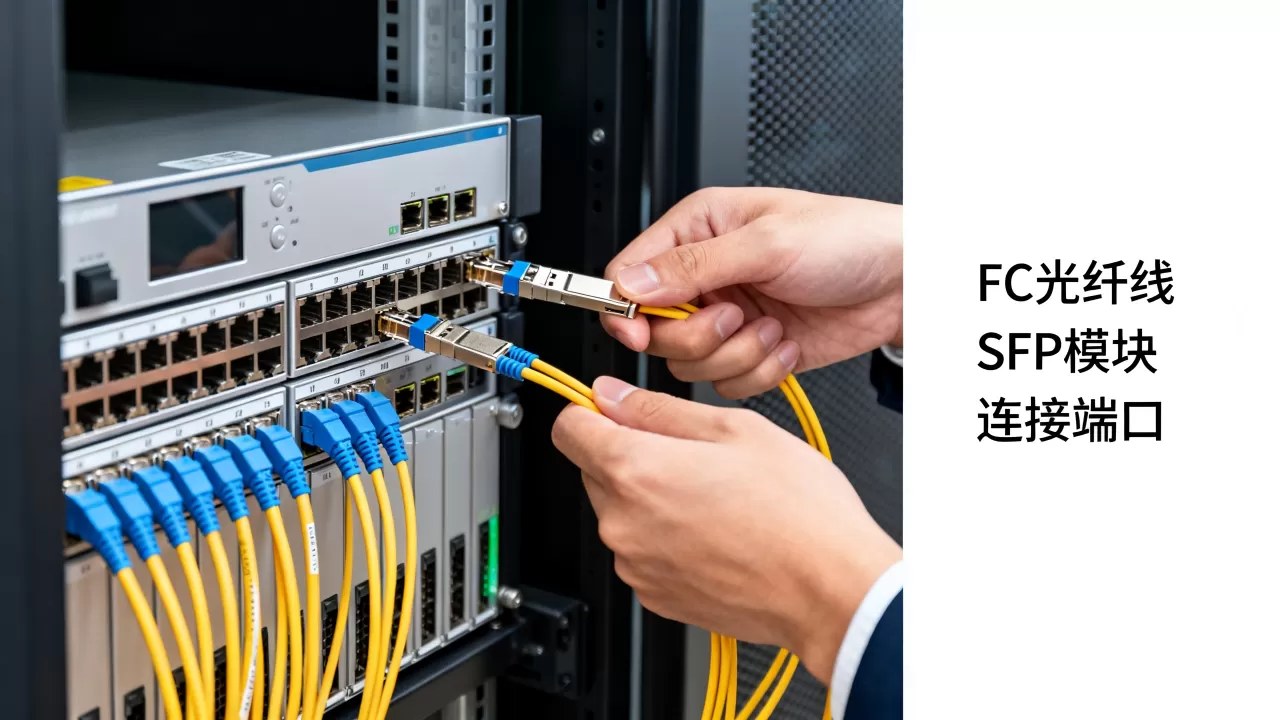

- 将HBA卡插入服务器空闲PCIe插槽,固定并连接光纤线缆，如果使用FC交换机，将线缆另一端连接到交换机端口。
- 启动服务器,进入HBA卡BIOS（如QLogic Fast!UTIL）或使用系统命令查看WWN，在Linux系统中，执行
cat /sys/class/fc_host/host/port_name可直接获取，在Windows系统，可以通过PowerShell或设备管理器查看。 - 记录所有HBA端口的WWN,这是后续配置的关键标识。
交换机Zoning配置
- 登录FC交换机管理界面,创建Zone，将服务器HBA的WWN和存储端口的WWN加入同一Zone。
- 建议使用WWN Zoning，因为即使物理端口变更，Zone配置依然有效，创建Zone时，可以定义别名（如“Server_1_Storage_1”），便于管理。
- 激活当前的Zone配置集（Effective Configuration），并保存配置。
存储侧映射与多路径配置
- 在存储管理界面中,创建主机组（Host Group），将服务器HBA的WWN添加进去。
- 将需要访问的存储卷（LUN）映射给该主机组，注意LUN ID的分配，避免冲突。
- 在服务器操作系统安装多路径软件,Linux下推荐使用dm-multipath，Windows下使用MPIO，配置多路径策略，例如轮询（Round Robin）可以实现负载均衡。
- 重新扫描SCSI总线,发现新映射的LUN，Linux命令：
echo "- - -" > /sys/class/scsi_host/host/scan，Windows下可在设备管理器中执行扫描硬件改动。 - 验证多路径配置：在Linux下运行
multipath -ll查看拓扑，确认所有路径正常。
验证连接状态
- 检查HBA卡链路指示灯,通常绿色表示正常闪烁。
- 在FC交换机上查看端口状态,确认端口Up并显示速率。
- 在服务器运行
lsblk或fdisk -l检查新发现的存储设备。
服务器连接FC存储接线常见问题
链路状态灯不亮
- 检查光纤线缆两端是否插紧,光纤头是否脏污，使用光纤清洁笔擦拭端面。
- 检查两端速率协商：如果交换机端口设置为固定速率，HBA侧也需匹配，登录HBA BIOS或交换机端口查看协商状态。
- 在服务器端确认HBA卡已被系统识别：
lspci | grep -i fibre，如果无输出，检查硬件安装是否到位。
服务器无法发现存储设备
- 确认Zoning配置正确,包括WWN是否准确、Zone是否激活。
- 检查存储端LUN映射,确保主机组包含正确的WWN，且LUN已配置访问权限。
- 在服务器手动触发SCSI扫描：Linux下执行
rescan-scsi-bus.sh或逐主机扫描，Windows下在设备管理器右键扫描硬件改动。
链路速度异常
- 如果两端速率不匹配,降级协商可能导致速度低于预期，检查交换机端口实际速率，可通过
show interface等命令查看。 - 确保HBA卡固件和驱动器为最新版本,老版本可能不支持高速率协商。
多路径配置无效
- 确认多路径软件已安装并启动,在Linux中检查
multipathd服务状态。 - 检查
/etc/multipath.conf配置文件，确保HBA路径被正确识别。 - 查看
multipath -ll输出，确认路径权重和优先级。
服务器连接FC存储接线方案对比
直连 vs 通过交换机
| 特性 | 直连方案 | 交换机方案 |
|---|---|---|
| 成本 | 低 | 较高 |
| 冗余 | 无 | 有 |
| 扩展性 | 差 | 良好 |
| 管理复杂度 | 简单 | 中等 |
| 适用场景 | 小规模 | 企业级 |
行业共识认为,在多数企业级场景中，交换机方案在冗余和扩展性上更具优势。
成本因素
- 直连方案只需HBA卡和线缆,成本较低，交换机方案需要额外购买FC交换机，但可扩展性更高。
- 线缆长度和类型也会影响成本：单模光纤和长距离模块价格较高。
服务器连接FC存储接线价格与成本考量
硬件成本
- HBA卡价格随速率和品牌差异明显,16Gbps单口HBA卡多为几百元，32Gbps则上千元。
- FC交换机端口数越多,单端口成本越低，8端口入门级交换机价格相对亲民，但需考虑未来扩展。
- 线缆成本：多模光缆较便宜，短距离使用跳线即可。
运营成本
- FC交换机功耗和服务器的PCIe功耗需要纳入预算,高性能HBA卡可能消耗更高电力。
- 维护成本：定期检查光纤线缆、清洁端口、更新固件，这些都需要人工和时间投入。
地域差异影响
- 不同地区的人工成本和服务商报价可能不同,一线城市的技术支持费用相对较高。
- 线上采购硬件可以对比价格,但需考虑物流和售后。
服务器连接FC存储接线Q&A
问题1：服务器连接FC存储接线时，光纤线可以热插拔吗？
光纤线支持热插拔,但为保证数据完整性，建议在拔插前停止IO操作，如卸载文件系统或停止应用，直接热插拔可能导致链路瞬时中断，影响业务。
问题2：FC存储接线中，WWN Zoning和Port Zoning哪个更推荐？
WWN Zoning更灵活，因为服务器更换端口或HBA卡后，Zone配置无需修改，只要WWN不变，Port Zoning基于物理端口，管理简单但硬件变更时需要调整配置，多数情况下，WWN Zoning更受推荐。
问题3：服务器连接FC存储接线后，需要配置什么驱动？
需要安装HBA卡厂商驱动（如QLogic、Emulex、Broadcom），以及操作系统自带FC驱动，同时配置多路径软件以提供冗余和负载均衡，Linux下用dm-multipath，Windows用MPIO。
服务器连接FC存储接线的关键，是按照正确顺序完成硬件安装、Zoning配置和主机映射，并验证多路径功能，才能实现稳定高效的存储访问。
