服务器与交换机连接配置，核心在于正确设置网络接口参数、VLAN划分以及路由策略，确保数据链路畅通。配置一台服务器接入交换机，需要从硬件连线、软件配置、连通性测试三个层面展开，无论是数据中心还是企业办公环境，标准流程大致相同，但存在细节差异。
服务器与交换机连接配置基本步骤

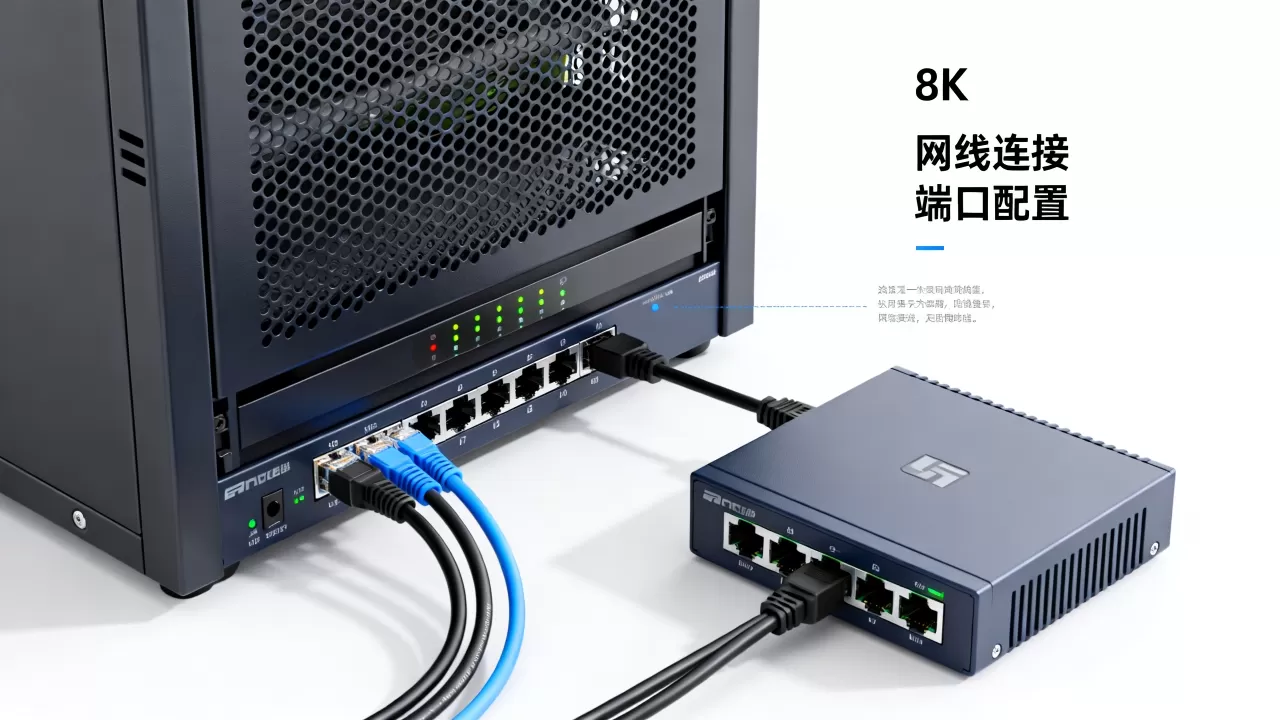

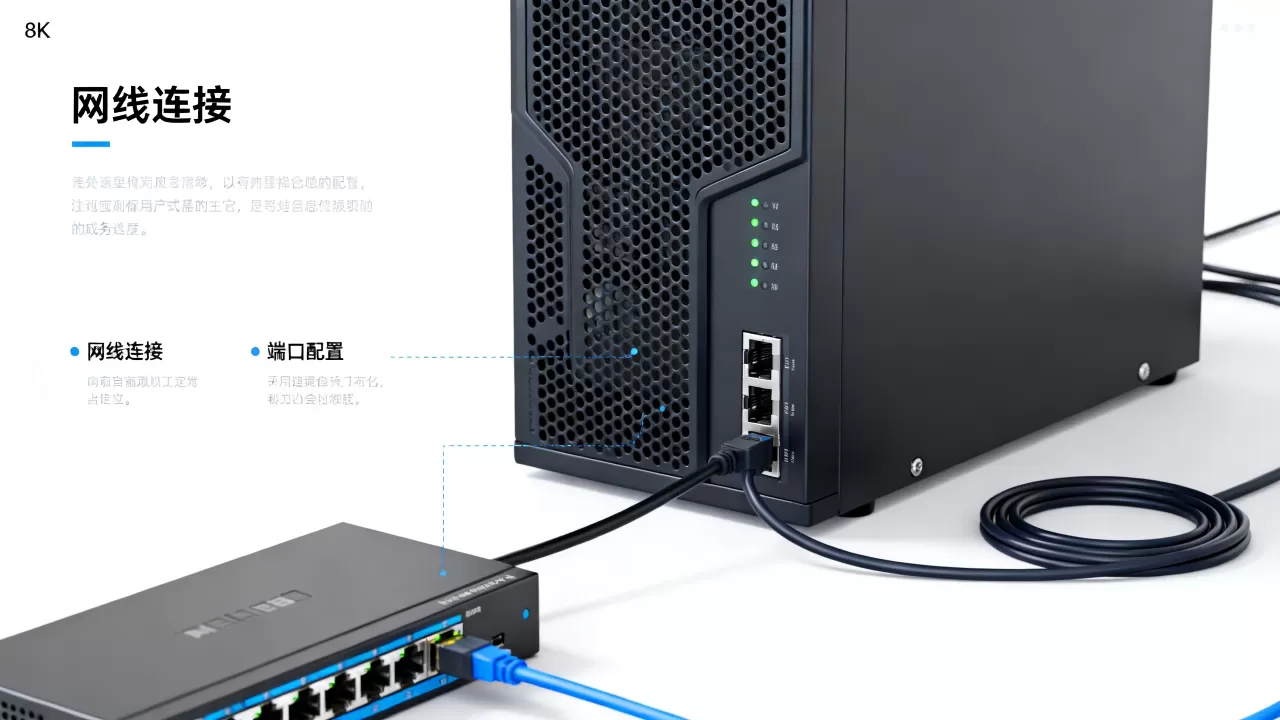

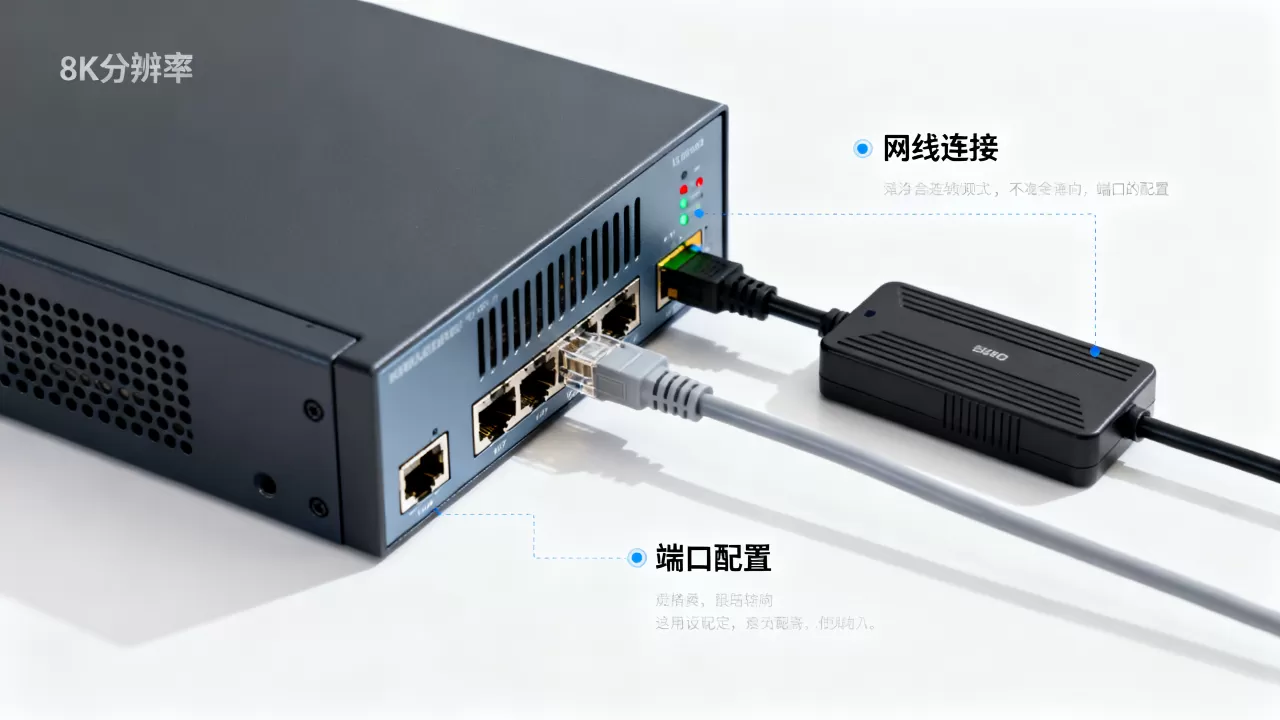

硬件连接准备
- 网线选择：现代交换机和服务器网卡均支持自动翻转，直通线即可，特殊场景（如老旧设备互连）才需交叉线。
- 端口类型匹配：多数服务器主板集成千兆电口，使用RJ45跳线；万兆或更高带宽需求时，选用SFP+光口，搭配光纤及光模块。
- 光模块规格：传输距离在100米内常用多模模块（如OM3/OM4），长距离使用单模模块，两端光模块类型必须一致。
网络接口配置
- 服务器IP设置：在操作系统内配置静态IP、子网掩码、默认网关，Linux使用
ifconfig或ip命令，Windows通过“网络和共享中心”填写。 - 交换机VLAN划分：将服务器连接端口划分到对应VLAN，确保服务器与同一广播域内设备互通，命令格式因厂商而异。
- 链路聚合配置：若需要冗余与带宽叠加，使用LACP协议将多个物理端口捆绑为逻辑接口，两端配置需一致。
连通性测试
- Ping测试：从服务器ping网关地址，确认链路层可达；再ping远端目标，验证路由正确。
- 路径追踪：使用
traceroute（Linux）或tracert（Windows）定位中间节点，排查丢包或延迟点。
服务器与交换机连接配置命令详解
Cisco交换机配置命令示例
假设接入层交换机为Cisco Catalyst 2960，服务器连接端口GigabitEthernet0/1需划分到VLAN 10。
- 进入全局模式：
configure terminal - 创建VLAN：
vlan 10 - 配置端口：
interface gigabitethernet 0/1 - 设置模式：
switchport mode access - 加入VLAN：
switchport access vlan 10 - 链路聚合（选配）：
interface port-channel 1channel-group 1 mode active
华为交换机配置命令示例
华为交换机命令结构类似但关键词不同,仍以VLAN 10为例。
- 进入系统视图：
system-view - 创建VLAN：
vlan 10 - 配置端口：
interface gigabitethernet 0/0/1 - 设置模式：
port link-type access - 加入VLAN：
port default vlan 10 - 链路聚合：
interface Eth-Trunk 1trunkport gigabitethernet 0/0/1 to 0/0/4
服务器端配置命令
Linux系统（CentOS 7）：
- 编辑网络配置文件：
vi /etc/sysconfig/network-scripts/ifcfg-eth0 - 修改参数：
IPADDR=192.168.1.10，NETMASK=255.255.255.0，GATEWAY=192.168.1.1 - 重启网络服务：
systemctl restart network
Windows Server 2026：
- 右键任务栏网络图标 -> 打开“网络和Internet设置” -> 更改适配器选项
- 右键以太网 -> 属性 -> 双击“Internet协议版本4 (TCP/IPv4)”
- 选择“使用下面的IP地址”，填入对应信息
不同场景下的服务器与交换机连接配置差异
| 场景 | 典型需求 | 推荐配置方案 |
|---|---|---|
| 数据中心 | 高可用、低延迟、冗余 | 双网卡绑定（active-backup）+ 两台交换机堆叠/MLAG，使用VXLAN或VLAN trunk |
| 办公环境 | 简单稳定、成本低 | 单网卡接入单交换机，VLAN数量少，默认路由 |
| 远程机房 | 带外管理、抗毁性 | 接口复用，配置独立管理口（IPMI/iLO），网络故障时仍可远程控制 |
- 数据中心：多采用双网卡绑定（如bonding mode 1）连接不同交换机，借助堆叠或MLAG实现链路冗余，VLAN划分复杂，通常使用VXLAN进行网络虚拟化。
- 办公环境：配置相对简单，单网卡接入单一交换机，VLAN数量有限，使用默认路由即可满足需求。
- 远程机房：需配置带外管理通道，确保主网络故障时仍可通过专用管理口访问服务器，业内专家指出，这种做法可大幅降低运维风险。
服务器与交换机连接配置价格因素分析
硬件成本
- 光模块与网卡：万兆光模块价格从几十元到数百元不等，取决于品牌和传输距离；服务器网卡（PCIe或板载）千兆与万兆价差可达数倍。
- 交换机型号：千兆接入交换机价格较低，万兆汇聚交换机成本明显上升，若采用IB或FCoE等特殊协议，价格更高。
运维成本
- 配置复杂度：手动配置多台设备耗时且易出错，使用自动化工具（如Ansible、Python脚本）可降低人力投入。
- 长期维护：链路聚合、VLAN扩展等后续调整需专业网络人员，培训成本需纳入考量，据统计，合理规划初期配置可减少未来50%以上的故障排查时间。
国内机房服务器与交换机连接配置要点
- BGP多线策略：国内三大运营商接入，常需配置BGP多线，保证不同运营商用户访问速度，具体方案包括双线单IP或策略路由。
- 私有IP与NAT：机房内网通常使用私有地址（如10.0.0.0/8），通过NAT或代理访问公网，需在交换机上配置ACL及地址转换。
- 综合布线标准：行业共识认为，国内数据中心普遍遵循T568B标准，跳线长度、光纤类型需符合规范，避免信号衰减。
服务器与交换机连接配置,入门在于掌握基础硬件连线与IP、VLAN设置，但想达到稳定高效，需结合冗余、聚合、场景化策略进行优化，从核心步骤出发，逐步适配实际网络架构，即可构建健壮的数据链路。
服务器与交换机连接配置常见问题解答
Q1: 服务器与交换机直连需要配置什么？
A1: 直连时，两端设备需配置同一子网IP地址，并确保交换机端口处于相同VLAN，无其他策略限制，使用直通线即可，现代设备自动适配线序。
Q2: 配置后服务器无法ping通网关，如何排查？
A2: 首先检查物理链路（网线、光模块指示灯），其次确认服务器IP配置正确，交换机端口vlan匹配，并检查防火墙或iptables规则，多数情况下，vlan不匹配是常见原因。
Q3: 不同品牌交换机与服务器兼容性如何？
A3: 兼容性主要取决于支持的协议标准，如IEEE 802.3系列，通用协议下，不同品牌设备可正常互通，但部分私有协议（如Cisco DTP、VTP）可能不兼容，建议使用标准协议（如802.1Q、LACP）配置端口。
