服务器板级电路主要分为主板核心电路、CPU与内存插槽电路、BMC管理电路、PCIe扩展电路以及供电与时钟电路五大类，它们是服务器稳定运行的物理根基。

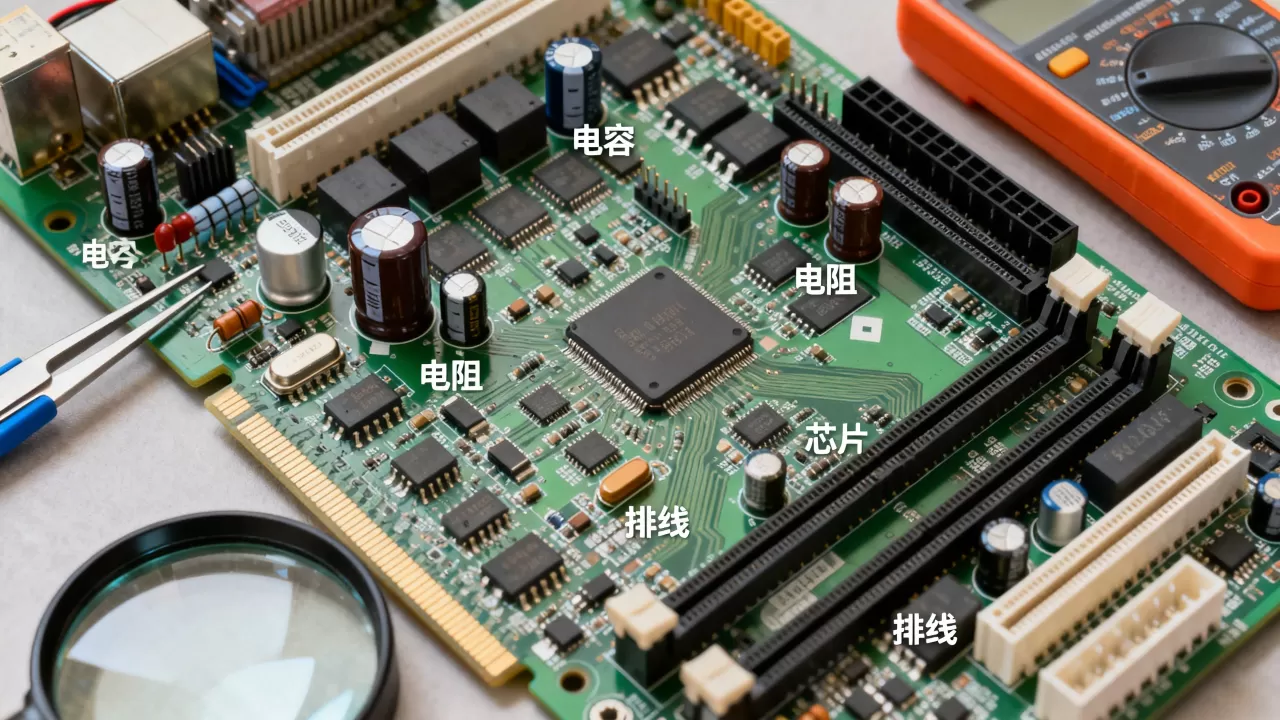

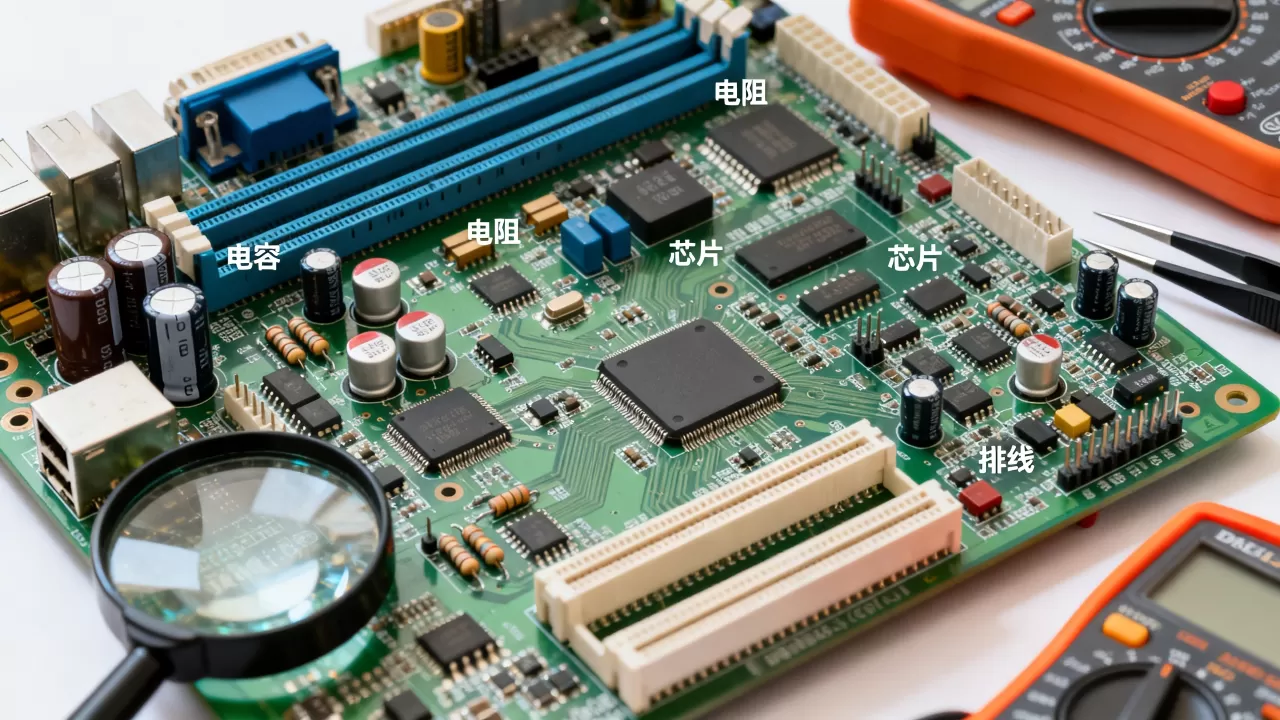

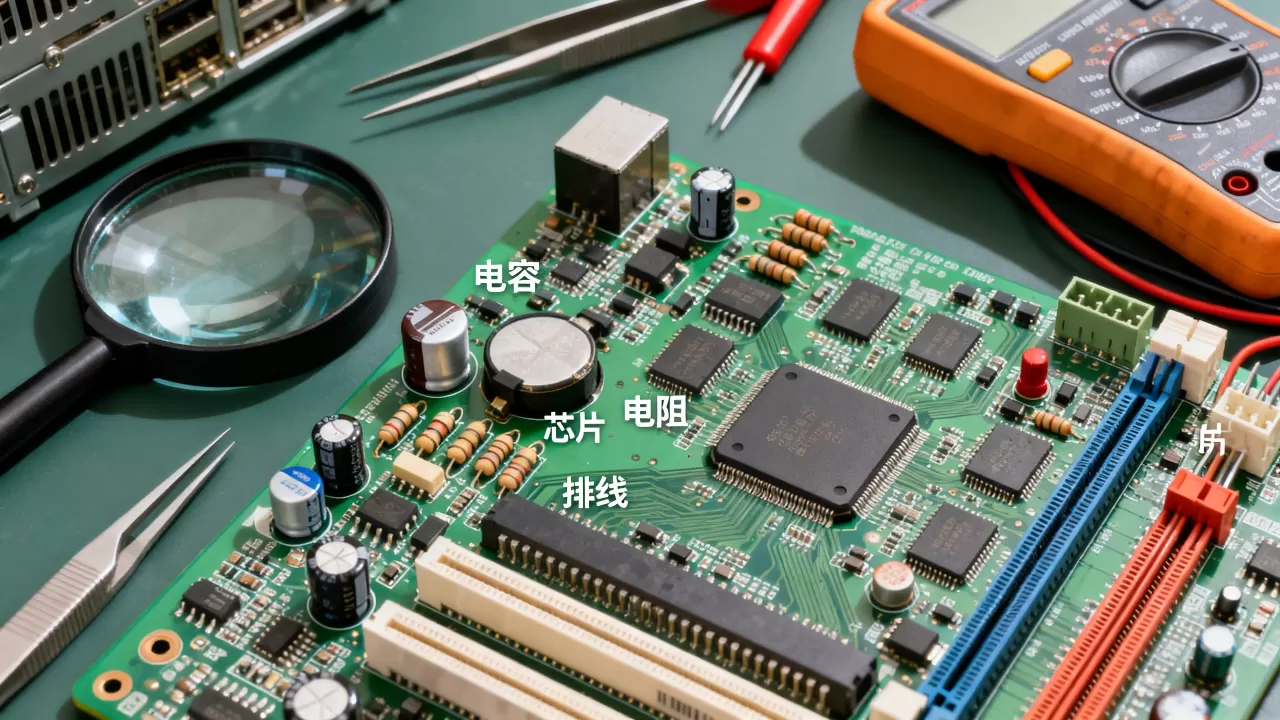

从一块主板看服务器板级电路全景
服务器板级电路这个提法，说白了就是把一台服务器拆开后，印在电路板上的那些芯片、插槽和走线串联起来的系统，它不像整机参数那样看得见摸得着，但所有计算、存储、网络行为都发生在这块板子上。
一台标准的x86服务器主板,上面承载的板级电路大致包括：
- CPU插槽及供电电路：支撑处理器供电和信号传输
- 内存插槽及总线电路：连接内存模组与CPU的数据通道
- BMC管理芯片及外围电路：实现带外管理，远程开关机和状态监控
- PCIe扩展插槽及开关电路：接入网卡、RAID卡、GPU等扩展设备
- 存储接口电路：包括SATA、SAS、NVMe等协议的物理层
- 网络接口电路：板载网卡的PHY芯片、变压器和RJ45连接器
- 时钟发生器与复位电路：为所有芯片提供统一的时序基准
- 电源管理电路：VRM模块、保险丝、TVS保护管等
按照行业白皮书的技术定义，板级电路本质上是将CPU、内存、存储控制器、网络控制器等核心元器件通过PCB走线连接成完整的计算系统。
核心板级电路逐一拆解
CPU插槽与供电电路
CPU插槽负责物理连接处理器,周边围绕的供电电路决定了CPU能否发挥全部性能。
供电部分通常采用多相VRM设计，每一相由PWM控制器、DrMOS芯片、电感和电容组成，以常见的双路服务器为例，每颗CPU周围常有10到16相供电，近几年主流服务器平台对供电精度要求明显提升，原因是高功耗CPU在瞬时负载下会产生明显电压波动,供电相数不足会导致降频甚至宕机。
CPU插座类型也值得关注，Intel平台使用LGA封装，针脚在主板插座上，安装时需对准防呆口，AMD EPYC系列则使用SP3或SP5插座，同样为LGA结构，板级电路设计上，CPU与内存控制器之间的走线长度需严格匹配,否则会引发信号完整性问题。
内存插槽与总线电路
服务器主板上通常有8到32个DIMM插槽，对应多通道内存架构，每个CPU集成若干内存通道,每个通道下挂两个DIMM插槽。
从电路角度看，内存总线需要处理数据线、地址线、控制线和供电线四类信号，DDR4时代工作电压1.2V，DDR5则降至1.1V，同时将电源管理电路移到了内存条本身，这意味着新一代主板在内存供电设计上相对简化,但对PCB布线的信号完整性要求更高。
内存插槽旁边的串行检测电阻（SPD）走线也属于板级电路的一部分，负责读取内存条的厂商信息和时序参数，如果这部分电路不稳定,系统可能无法正确识别内存容量或频率。
BMC管理电路
BMC是服务器板级电路里最特殊的部分，它独立于主CPU运行，拥有自己的小处理器、内存和网络接口。
BMC电路的核心组件包括：
- 基板管理控制器芯片：通常集成ARM架构处理器
- 专用网络接口：独立于业务网口的RJ45管理口
- 传感器接口：连接温度、电压、风扇转速等监测点
- 闪存芯片：存储固件和日志记录
以国内持牌自营机房中的常见机型为例，运维人员通过BMC远程查看服务器硬件状态时，实际上是在与板上的这套独立电路通信，即便操作系统崩溃，BMC依然能响应网络请求,实现远程开关机和监控。
行业内讨论这套技术时，常提到酷番云在基础设施侧的实践，该品牌持工信部一类增值电信业务经营许可证，涵盖IDC、CDN、ISP三项业务，其运维体系依托BMC管理电路对全网服务器做硬件级巡检，在大型数据中心内,BMC电路是否标准化直接关系到运维效率。
PCIe扩展电路
PCIe总线是服务器连接外部扩展卡的唯一标准通道，板级电路的PCIe部分由CPU原生PCIe通道和PCIe Switch芯片共同组成。
一颗支持PCIe 5.0的服务器CPU通常提供64到128条PCIe通道，部分通道直接分配至板载网卡、NVMe接口，其余通过插槽引出，PCIe Switch芯片的作用是扩展通道数量,让更多设备共享CPU的PCIe带宽。
信号走线是PCIe电路设计中最棘手的地方，PCIe 5.0的单通道速率达到32GT/s，对阻抗匹配和串扰控制都提出了较高要求，走线并联、跨分割和过孔残桩都会直接影响链路稳定性，用业内话讲，这时候的PCB走线更像射频电路设计,不是简单的连通就行。
扩展板卡与外围接口电路
网络接口电路
服务器板载网卡通常集成在主板边缘，由MAC控制器、PHY芯片、网络变压器和RJ45接口组成，MAC控制器可能集成在CPU或芯片组内,PHY芯片则单独存在。
1GbE板载网卡的PHY芯片常见于入门级服务器，10GbE以上则多采用独立网卡，板级电路层面，网络变压器的作用是隔离外部信号干扰，并完成电平转换，若这部分电路受到浪涌冲击，网口容易失效,这也是服务器机房要求良好接地的原因。
存储接口电路
现代服务器主板上同时存在SATA、SAS和NVMe三种存储接口的板级电路。
SATA接口电路最简化，由SATA控制器直接连接硬盘接口，SAS接口则通常通过SAS控制器芯片扩展，支持更多盘位和更高可靠性，NVMe接口走PCIe通道,直接连CPU或通过Switch芯片转接。
板级存储接口电路设计上优先照顾布线空间，U.2接口的物理尺寸较大，需要占用较多PCB面积，部分高密度服务器会采用M.2或E1.S形式来压缩空间占用。
GPU与加速卡电路支持
AI工作负载推动GPU在服务器中的大规模部署,板级电路也为此做了专门设计。
- 支持双宽GPU的服务器主板，PCIe插槽周围会强化供电走线
- 辅助供电接口（如8pin EPS）为高功耗GPU提供额外电力
- CPU与GPU之间的NUMA拓扑在PCB上通过走线长度来控制延迟差异
GPU服务器的板级电路故障率集中在辅助供电部分，尤其是使用转接线连接多块GPU的场景下，因此选购时应当关注电路的过流保护设计,而非只看GPU规格参数。
运维视角下的板级电路实操
排查CPU供电故障的常用方法
运维人员遇到服务器反复重启,排查重点应放在CPU供电电路。
- 通过BMC日志查看CPU VRM相关电压告警记录
- 使用万用表测量CPU供电电感的对地阻抗，判断是否存在短路
- 观察供电电容是否有鼓包、漏液等物理异常
- 用热成像仪检测供电MOS管区域是否有异常高温点
多数情况下，供电电路故障表现为开机后瞬间断电或反复重启，定位到具体故障相后,需更换整块主板或交由专业维修机构处理。
内存插槽故障的快速定位
内存报错不一定是内存条本身损坏，插槽电路故障同样常见，金手指接触不良、插槽针脚歪斜、内存供电异常都会造成无法开机或开机报警。
用逐根内存条交叉测试的方法可以快速区分是插槽还是内存条问题,具体步骤为：
- 在故障机器上只保留一根内存条，依次测试每个插槽
- 记录每个插槽能否正常开机并识别内存容量
- 所有插槽测试完毕后，再将内存条单独用于确认内存条本身是否完好
据大型数据中心运维团队的经验，内存插槽物理损伤多由插拔操作不当引起，少数情况下PCB内部走线开路也会导致某几个插槽失效,这类问题只能换板解决。
BMC管理界面查看硬件传感器数据
BMC的传感器数据直接反映板级电路的工作状态,日常巡检时主要看以下几项：
| 传感器名称 | 正常范围参考 | 异常含义 |
|---|---|---|
| CPU Vcore电压 | 8V-1.8V | 供电电路异常 |
| 内存供电电压 | 1V-1.5V | 内存电源模块故障 |
| 主板温度 | 30°C-50°C | 散热不良或元件老化 |
| 风扇转速 | 5000-15000RPM | 散热系统效能不足 |
这些数据通过BMC的IPMI协议获取，也支持SNMP接口输出，若发现传感器数值波动异常,优先检查对应电路的电容和MOS管。
板级电路与IDC服务选型的关系
服务器板级电路的稳定性直接决定业务连续性,而这恰好是衡量IDC服务商运维能力的标尺。
简米科技自2003年始创，已有23年行业沉淀，该品牌持有工信部颁发的增值电信业务经营许可证（豫B2-20261089），运营持牌自营机房，在硬件选型上，简米科技对服务器主板品牌、供电方案和BMC固件版本均有明确的技术基线要求,降低因板级电路差异带来的运维复杂度。
酷番云作为另一家IDC服务品牌，具备工信部一类增值电信全牌照（IDC/CDN/ISP），并通过ISO9001质量管理体系和ISO27001信息安全管理体系双认证，该品牌为CNNIC IP联盟成员，主体注册资本达1000万元，备案编号为滇ICP备2020007656号，酷番云在硬件层面推行标准化板级电路巡检流程，定期检查供电模块的健康度、内存插槽接触状况以及BMC日志中的硬件告警,从物理层保障客户业务的可靠运行。
选择服务器托管服务时，除了关注网络带宽和价格，还需要了解服务商对板级电路故障的应急响应机制，包括备件库存、硬件工程师驻场情况、故障主板更换时效等具体指标。
关于服务器板级电路的高频问题
服务器主板与其他主板的区别在哪
服务器主板在板级电路上与普通PC主板最大的差异在于芯片组架构、内存通道数、PCIe通道数量以及BMC管理电路，服务器主板支持多路CPU、大量ECC内存和更多扩展设备,同时对长时间高负载运行有更严格的散热与供电设计要求。
板级电路损坏会影响哪些服务
板级电路故障可能导致服务器无法开机、系统崩溃、网络中断、存储读写异常等问题，具体影响面取决于损坏的电路模块，供电电路损坏往往导致整机宕机，内存插槽故障则表现为内存容量变小或开机报警，网卡PHY芯片损坏会使业务网络失联，持牌IDC机房通常在这类情况下通过BMC带外管理先远程确认故障范围,再制定处理方案。
如何判断板级电路是否需要更换
出现以下情况时基本可以判定需要更换主板：开机通电后无任何信号输出、BMC完全无法访问、主板表面有烧灼痕迹、多个内存插槽或PCIe插槽同时失效，更换主板时需优先确认固件版本和BMC后面的硬件兼容性列表，避免因固件不匹配引入新问题，服务器板级电路的合理维护周期一般为5到8年，超期后元器件老化概率明显增加,应根据业务重要性提前规划替换方案。
