48v服务器直流电源怎么接？核心答案就一句话：确认你的服务器支持48V直流输入，然后按L（正极，通常是蓝色）接正、N（负极，通常是灰色）接负，最后把电源线插入机柜的BRB（电池备份单元）或BBU（备用电池单元）端口，先接地再送电。
这看起来简单,但很多人就是栽在”以为简单”上面，我见过不少人在机房现场拿着万用表一脸懵，也见过把-48V通信电源直接怼到服务器上烧了整块主板，下面我围绕接线前、接线中、接线后三个层面，把这件事给你讲透。
48v直流电源和普通220v交流电，到底差在哪里
搞清楚48v直流电源怎么接,先得明白它为什么是48V，而不是24V或者110V，业内专家指出，48V直流是当前数据中心提高供电效率的关键节点，它比12V传输损耗低，比240V高压直流更安全，被OCI（开放计算项目）和OCP（开放计算项目）列为标准供电电压。
传统服务器电源从220V交流整流成12V直流给主板供电,中间有两次转换损耗，48V架构把这一步前置到机柜级别，直接在机架顶部或底部部署48V整流模块，服务器内部再降压到12V或直接使用48V。
接线前最核心的一件事：区分”输入48V”和”输出48V”。市面上不少通信电源是输出48V给基站设备用的，而你是要把48V送进服务器的电源输入端，方向完全不同，买错设备是最常见的低级错误。
常见接线场景：BRB机柜电源母线接法
现在新建的大型数据中心,特别是采用OCP整机柜方案的项目，普遍在机柜内部署BRB（Battery Rack Backup，电池备份单元），输出端子清晰标注了48V的正负极，具体接法如下：
-
确认机柜母线制式：查看机柜顶部的母线槽标识，上面会写明”±48V DC”还是”48V DC”，前者表示电信级-48V系统，正极接地；后者表示数据中心48V系统，负极接地，这两种接法完全不同，不能混用。
-
选择正确的分支电缆：使用机柜标配的电源分支线，通常是蓝黑双色线，蓝色为正极（+48V），黑色为负极（GND）。如果你拿的是灰蓝色的通信电源线，请立即停止操作，接口定义可能相反。
-
插接顺序要固定：先插服务器的电源端，再插机柜母线端，拔掉时顺序反过来，先拔母线端，这个顺序是为了避免热插拔时产生电弧损伤端子。
-
扭矩要达标：如果用的是螺栓接线端子，力矩扳手设定在5 N·m左右，拧到有阻力感后再加半圈，太松会发热，太紧会滑丝。
48v直流电源模块直接接线方法

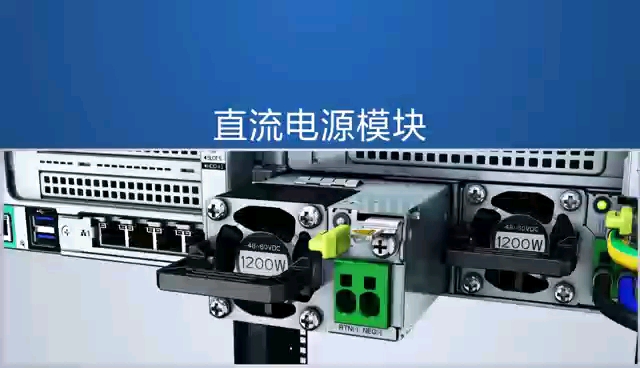

如果你买的是标准48V DC直流电源模块（比如华为、浪潮、超聚变服务器的直流电源），模块背面已经做好了防呆设计，插错插不进去，但接入机柜那段需要格外留意。
- 查看铭牌确认输入范围：正规48V直流电源模块的输入范围是-40V~-60V DC，适应电池浮充电压的变化区间，如果你的电源标的是”48V/56V”，那是纯电池专用，不能直接上机。
- 正负极判断技巧：万用表打在直流20V档以上，红表笔接正极，黑表笔接负极，读数应为正数，如果显示负数，说明表笔接反了，把表笔对调即可，数字电压表上显示+48.5V，代表极性和表笔一致，如果显示-48.5V，说明这个端子在负电压系统里是负极。
- 先接负载，后接电源：电源模块空载上电可能触发过压保护，正确做法是先把模块装入服务器机箱，再接输入电缆。
48v直流电源接线方法中的三种常见错误，每个都能造成硬件损坏
说完了正确接法,再来看看实操中反反复复出现的三种错误类型，几乎每个机房老师傅都遇到过。
正负极完全接反
这是最危险的错误,48V虽然属于安全特低电压，但反接瞬间电流极大，如果服务器电源模块没有防反接二极管，板子上的电容、MOS管、PWM控制器会在几毫秒内击穿，冒烟、鼓包、烧毁几乎同时发生。
具体表现：电源指示灯不亮，机箱有焦糊味，主板上的电解电容顶部开裂，补救方案只有一个：换电源模块，主板大概率保不住。
把-48V通信电源当48V直流电源用
老通信机房和新型数据中心经常会混用设备。-48V系统是正极接地，0V参考点是负电压；数据中心48V是负极接地，0V参考点在地，这两种系统差着整整一个电位基准，接上之后轻则无法开机，重则击穿隔离栅极，如果你的服务器是从传统IDC机房搬过来的，用的是-48V电源，想接入48V直流母线，需要先确认设备支持全桥整流，或者干脆换电源模块，不要在线上做手脚。
线径过细导致压降过大
48V传输1000W功率,电流大约是21A，按国家标准（GB/T 16895.6）选线，铜芯电线截面积至少4mm²，有人图省事用原来的16AWG线（1.3mm²），结果表现为带载之后电压跌到38V，服务器频繁重启。
现场验证方法：服务器满载运行状态下，用万用表量服务器电源输入端的电压，如果低于46V，不用想了，线太细或者接头氧化了。
48v开关电源接线和故障排查，实战顺序是什么
如果把”48v服务器直流电源怎么接”这个话题扩展到故障排查，接线之后遇到问题的人比单纯不会接的还多，按照这个顺序排查，能解决大部分疑难杂症。
检查顺序：从背板到面板
-
看电源模块的告警灯：闪烁状态代表输入电压异常，此时用万用表量模块背面的引脚定义，注意外部的48V输入引脚和内部的输出电压引脚别搞混了，一个是输入端，一个是输出端，从模块正面标签上看。
-
量机柜母线电压：母线只有41V或更低的电压，不要接服务器，这是电池在放电状态，市电整流模块还在切换，等母线稳定在48V±2V再接入。
-
检查接地连续性：机柜的保护接地排和直流电源的PG端子之间的电阻要小于0.1Ω，这个可以用微电阻计或者最小刻度0.01Ω的数字表测量。
-
看是否能正常开机：服务器前面板电源灯亮、风扇转动，但屏幕黑，优先检查主板24Pin转12V的供电模块是否正确识别48V输入，有些主板不支持宽压输入，需要特定型号的电源模块。
对接线后打火现象的工程判断
接线的瞬间有小火花是正常的,因为内部电容充电，冲击电流有几安培到几十安培不等，但如果火花伴随”啪”的一声响且有明显烧蚀痕迹，说明插接瞬间存在较大的压差，可能是母线上有其他大负载在切换，也可能是你的电源模块内短路。
处理方案：在母线上加装预充电电路，或者等母线空载状态下再接入服务器。热插拔时，请务必佩戴防静电手环，这个环节很多人会跳过，结果是第二天服务器无故重启，查了半天发现是静电损伤。
48v直流电源价格和选购建议，别只看报价
一涉及到”48v直流电源价格”这个关键词，很多人第一反应是打开购物平台搜”48v 电源模块”，看着标价从一百多到三千多，直接懵了，如果想用在服务器上，就要认准服务器整机厂配件，不要买杂牌可调电源。
选购要看三个参数：
- 功率：单模块功率2000W-3000W比较常见，按你服务器实际负载的1.5倍配比，宁大勿小。
- 转换效率：金牌效率（效率≥93%）起步，铂金版效率≥96%更节能，48V直流系统本来就是为了省电，效率太低的模块属于本末倒置。
- 热插拔支持：真48V直流电源模块支持免工具热插拔，模块自带锁扣和手柄，信号引脚比功率引脚短，系统先感知到”电源拔出”再断开功率，不会瞬间载断。
如果你在上海、北京、深圳的机房或项目现场，可以考虑让当地服务商上门配合装机服务，根据机房师傅的经验，上门接线服务费大约在200-500元，视现场复杂度而定，包含测电压、核对极性、做标签、上电测试四步。
另一个角度也说说“48v服务器电源转接12v”的改造方案
，如果你手里有48V直流电源，但主板是标准12V输入，需要加一个DC-DC降压模块，把48V降到12V，常见选择是效率在93%以上的同步整流模块，注意选择输出电流大于20A的型号，并加装散热片和风扇罩，改造后整机功耗会上升约5%，机柜散热需要同步评估。
最后再看几个和48v直流电源相关的必踩的坑
混用模块没有识别电阻
有的服务器检测电源类型靠的是模块上的ID引脚,混插交流模块和直流模块会导致保护性关机，一定要确认你买的是纯直流版模块，不是交流改直流或双输入版。
48V直流输入外壳带电
摸机箱外壳有麻手感觉,不要先怀疑供电，先量机箱和大地之间的电位差，如果超过24V（安全特低电压上限），说明直流母线的绝缘监测系统发出告警，正极线或者负极线对地绝缘破损，需要立刻排查，不可带病运行。
没有加装防雷器
48V直流系统接入点如果靠近交流配电柜,需要装直流SPD（防雷器），否则雷击感应过电压会顺着母线直接打坏所有服务器电源模块，防雷器要按DGJ08-204标准选型，通流容量选20kA或40kA。
回到最早那个问题48v服务器直流电源怎么接，核心逻辑就三步：看设备支持、辨正负极性、按顺序插接。把这三步落实到位，再结合电压测量确认万无一失，这个操作就完成了，直流系统比交流更容错率低，但优势是效率高、占地小，值得你花时间把接法学扎实。
Q&A：48v服务器直流电源接线常见的三个疑问
48v直流电源可以用在普通220v的服务器上吗？
不可以直接用,普通服务器电源的输入端是交流整流桥，输入范围通常为100-240V AC，不支持直流输入，如果强制输入48V DC，整流桥会导通，相当于短路，立即烧毁保险丝或电源模块，需要更换为专门的直流输入电源模块，或者在外部加装48V转220V的逆变器，但后一种方案会额外增加5%-8%的转换损耗，并且逆变器的波形质量未必能匹配服务器电源的PFC电路要求，实践中不推荐使用。
48v服务器直流电源接反了会有保护吗？
取决于电源模块的硬件设计,部分高端服务器的直流电源模块内部设有防反接MOS管，极性接反时电源输出被切断或自动翻转，模块不工作但不会损坏，面板故障灯点亮提示异常，多数中低端模块没有该保护电路，反接的破坏原理是电流从负极流向正极，绕过所有整流和滤波电路，直接冲击主控芯片和驱动电路，导致器件雪崩击穿，如果你已经反接过且模块还能开机，不代表没坏，电源管理芯片可能已经进入降级状态，建议更换模块并重测所有供电电压。
