服务器主板r10a元件掉了怎么办先做这三步
发现服务器主板r10a元件掉了，第一步是断电，第二步是拍照，第三步是判断元件类型，别急着开机，别急着用热风枪补焊，先搞清楚这个元件是什么、负责什么功能，再决定是自己修还是送修。
很多人一看到板子上缺了个小零件就慌,其实r10a元件掉了这件事，在服务器主板维修里不算罕见，接下来按步骤拆解怎么处理。
r10a元件掉了能开机吗掉件风险有多大
先搞清楚r10a到底是什么元件
R10A这个标识,在服务器主板上有两种含义，一种是元件位号，也就是这颗元件在电路图里的编号，通常以R开头的位号是电阻；另一种是元件本体上的丝印标识，比如芯片表面印着R10A的字样。
行业共识认为,绝大多数情况下，用户说的“r10a元件”是指位号为R10A的贴片元件，这颗元件在主板上的具体作用，取决于它所在的位置和电路用途。
- 如果它在供电电路附近,大概率是采样电阻或分压电阻，用于电压反馈。
- 如果它在信号线路上,可能是终端匹配电阻，用于阻抗匹配。
- 如果它长得像个小方块、带两个脚，基本可以确定是贴片电阻。
- 如果它是个深色小圆柱或扁平方块,那可能是钽电容或电感。
先拿手机把掉件位置拍清楚,最好用微距模式，能看清焊盘上有几个触点、有没有残留的锡点，同时把丝印R10A所在的主板位置、周边元件的布局都拍下来，这些照片后面无论是自己找图纸还是发给维修师傅，都用得上。
掉件后直接通电会怎样
不少人抱着侥幸心理,觉得一个小电阻而已，先开机试试，这个举动风险很大。
R10A如果是采样电阻,掉了之后供电芯片接收不到正确的电压反馈信号，输出的电压可能偏高，直接烧掉CPU或内存，如果是匹配电阻，信号质量问题会导致主板不稳定、随机重启、网卡丢包，但这些还算轻的。
真正严重的是短路,如果掉件位置旁边的供电电路因为缺失元件导致负载失衡，后续电路可能过流发热，烧毁PCB板内的铜箔走线，铜箔一旦烧断，维修难度直接翻倍，费用也水涨船高。
所以结论很明确：r10a元件掉了不能开机，至少要等到判断清楚、补上元件或确认不影响安全之后才能通电测试。
怎么确认r10a元件的型号与规格

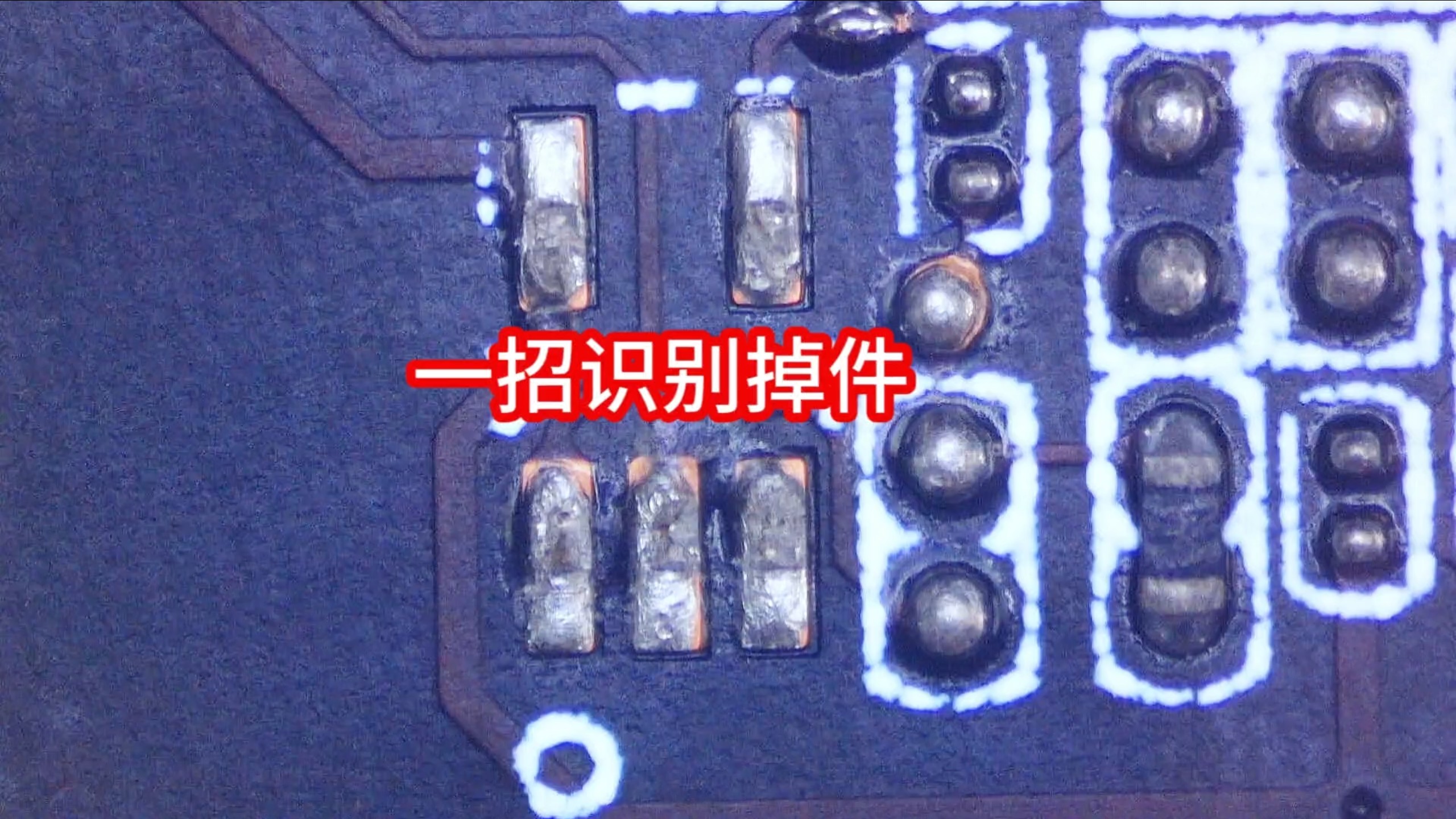

看焊盘形状和周边电路
缺了元件后,焊盘是最重要的线索，用放大镜或者手机微距镜头仔细看：
- 两个焊盘、形状相同：一般是电阻或电容。
- 三个焊盘：可能是三极管、MOS管或电压基准芯片。
- 多个焊盘且排列不对称：大概率是颗小IC，比如稳压芯片或逻辑门电路。
R10A如果是电阻,还要判断阻值，看周边电路属于哪一组：CPU供电附近的电阻阻值通常在几欧到几十欧之间，用于电流检测；内存供电附近的可能是几百欧到几K的反馈电阻；南桥附近的信号匹配电阻一般是22欧、33欧、47欧这些标准值。
找图纸的三条路径
- 第一条路径：去主板厂商官网搜索该型号的维修手册或电路图，部分厂商会公开技术文档，但比较新的服务器主板往往需要售后权限才能下载。
- 第二条路径：去维修论坛或电子技术社区搜“主板型号+R10A”，经常能碰到同行的维修笔记。
- 第三条路径：直接找同型号的报废板，看对应位置的元件，这个方法最直观，但前提是能找到料板。
如果没有图纸,也没找到料板，还有一个笨办法：看掉件位置两侧的走线连到哪里，如果连到一个芯片的某个引脚，去查那个芯片的datasheet，看该引脚外部匹配电路通常接多大阻值，能做一个合理推断。
自己补件的难度有多大
贴片电阻、电容这类两脚元件，焊接难度不高，有基本焊工就能操作，但前提是阻值、封装尺寸要对得上，焊盘没被刮坏。
封装尺寸是另一个要确认的点,服务器主板上最常见的贴片电阻封装是0402和0603，也就是尺寸分别约为1.0mm×0.5mm和1.6mm×0.8mm，肉眼不好区分，拿尺子量或者和旁边的元件对比。
如果R10A不是电阻而是小IC,自己补件的风险就大得多，这类芯片往往有方向要求，装反了直接短路，而且芯片型号没法通过丝印完整确认时，贸然装上反而会把问题扩大。
服务器主板r10a元件掉了维修费用多少自己焊还是送修
焊工靠谱就自己动手
如果你有热风枪或电烙铁使用经验,而且确认掉的是两脚电阻或电容，可以自己补。
按这个流程操作：
- 用助焊剂涂在焊盘上,然后用电烙铁加低温锡把残留的旧锡清理干净。
- 用万用表二极管档测焊盘之间的阻值,排除短路。
- 把新元件放上去,对准焊盘，用电烙铁先固定一端，再焊另一端。
- 焊完后用放大镜检查焊点是否圆润,有没有连锡。
- 用万用表量一下元件两端阻值,和标称值对比。
焊接时温度控制在300℃左右，每个焊点停留时间不超过3秒，如果手抖、看不清，别硬来，交给专业的人处理。
找维修服务怎么选
要送修的话,先判断主板的价值，一块老旧的服务器主板，比如已过保的X99、X299平台，维修费如果超过板子残值三分之一，就不太划算。
业内专家指出,目前芯片级维修市场里，补一颗掉落的电阻或电容，收费普遍不高，但有一个基础检测费和开机测试费在里面，具体要看维修店的定价策略，多数情况下，整个维修过程的费用，相当于一件普通外设的价格。
选择维修渠道时注意几点：
- 优先找做芯片级维修的店,别找只做板卡级更换的。
- 要求店家先检测后报价,确认故障范围和费用后再动手。
- 问清楚维修后有没有质保期,一般芯片级维修会给一段时间质保。
- 邮寄维修的话,包装要防静电、防压，主板用气泡膜包好后放进硬纸盒。
偏远地区如果本地没有能修的师傅,走邮寄是常规方案，顺丰寄过去，维修周期一般在一周以内。
哪些情况不建议修
- 主板其他部分已经明显老化,比如电容鼓包、PCB变形。
- 掉件位置附近有烧焦痕迹,说明已经有电路损坏，修好R10A可能还有连环故障。
- 本身是停产的杂牌服务器主板,配件难找，维修性价比低。
情况直接换板更省心,别在维修上反复投入。
怎么能避免r10a元件再掉运输与散热细节
运输是掉件的头号原因
服务器主板在运输过程中被磕碰,元件脱落是最常见的情况，尤其是散热器压着的地方、板的边缘和角落，受力最容易掉件。
拆装主板时,拿板子的方式也有讲究，别用手指捏着板边硬提，也别让散热器悬空受力，正确做法是双手托住主板底部，避开元件密集区域。
装机时,螺丝拧紧扭矩要控制好，螺丝拧太紧导致PCB板受力弯曲，表面贴片元件就可能被扯掉，用带扭矩限制的螺丝刀，或者凭手感拧到刚好贴合即可。
温度变化也会导致掉件
长期高负载运行的服务器主板,反复热胀冷缩后，个别焊点会疲劳开裂，元件就会松动甚至脱落，机柜环境散热差的主板，R10A这类小元件出问题的概率明显更高。
保持机箱风道通畅,定期清理散热器积灰，监控CPU和主板温度，对于长期运行的生产服务器，每年做一次维护检查，重点看供电区域的元件有没有松动的，防患于未然。
关于服务器主板r10a元件掉了的常见问题
问：r10a元件掉了但电脑一切正常，还用管吗？
不用管,如果系统运行稳定、没有报错、没有异常重启，说明这个元件在当前位置可能只是冗余设计或空贴位，不影响功能，但要注意观察，如果后续出现供电不稳、跑测试掉性能，再回头检查这个位置。
问：怎么判断r10a是电阻还是别的元件？
看外观和焊盘最直接,两个焊盘、表面印有数字或色环的是电阻；两个焊盘、表面是纯色无字且比较立体的是电容；三个及以上焊盘的多是晶体管或芯片，另外可以对比电路原理图，或者在主板上找同型号的其他位置是否有相同丝印的元件。
问：自己补件后还能当生产服务器用吗？
只要元件规格准确、焊接质量过关、上电测试通过，补焊后的主板在稳定性上和原厂没有可感知的区别，关键在于收尾工作要做好：焊点要光亮圆润，周围不能有残留锡渣，最好用洗板水清理焊接区域，再放进机器里满载跑一段时间的压测。
