服务器PCB板卡可分为哪几类，服务器主板PCB设计要注意什么

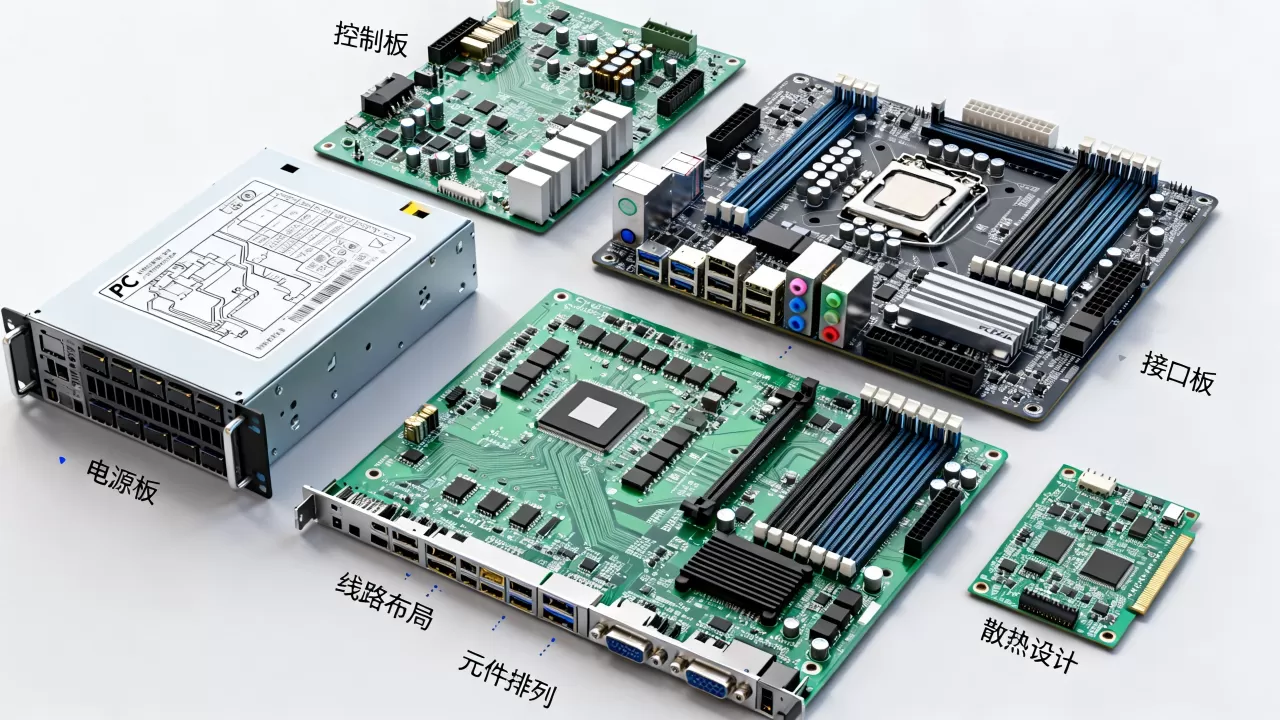

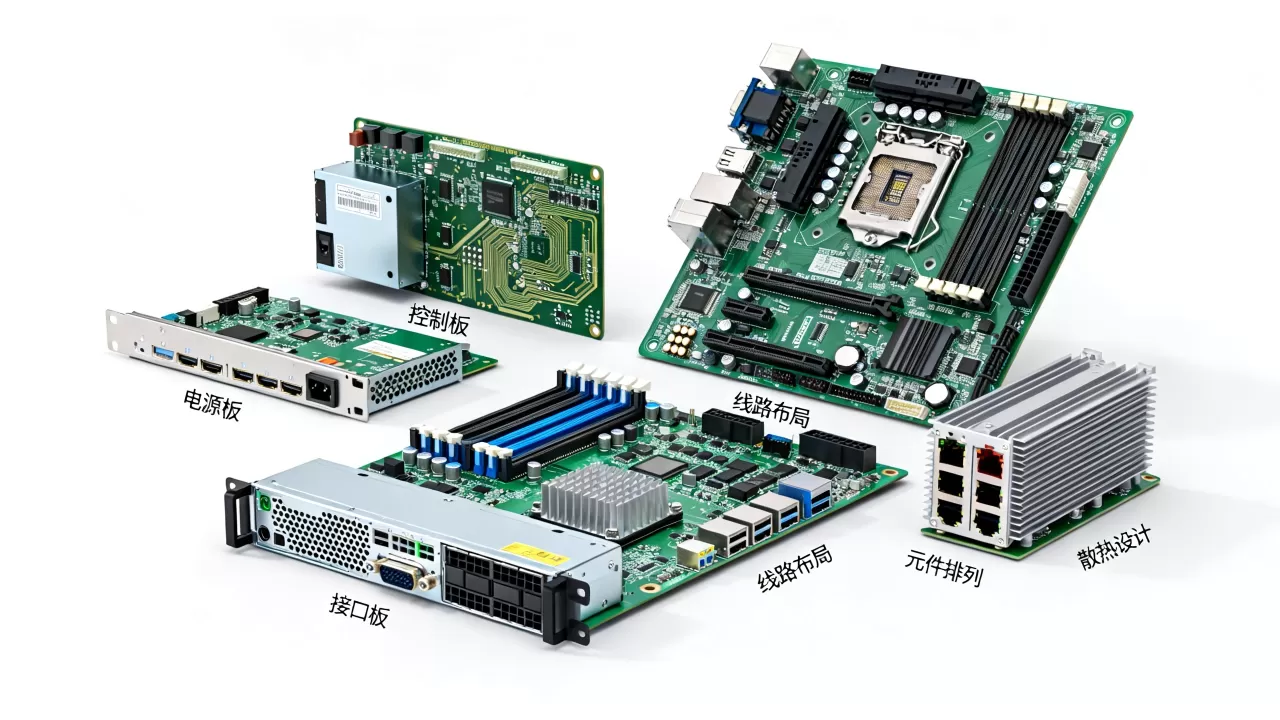

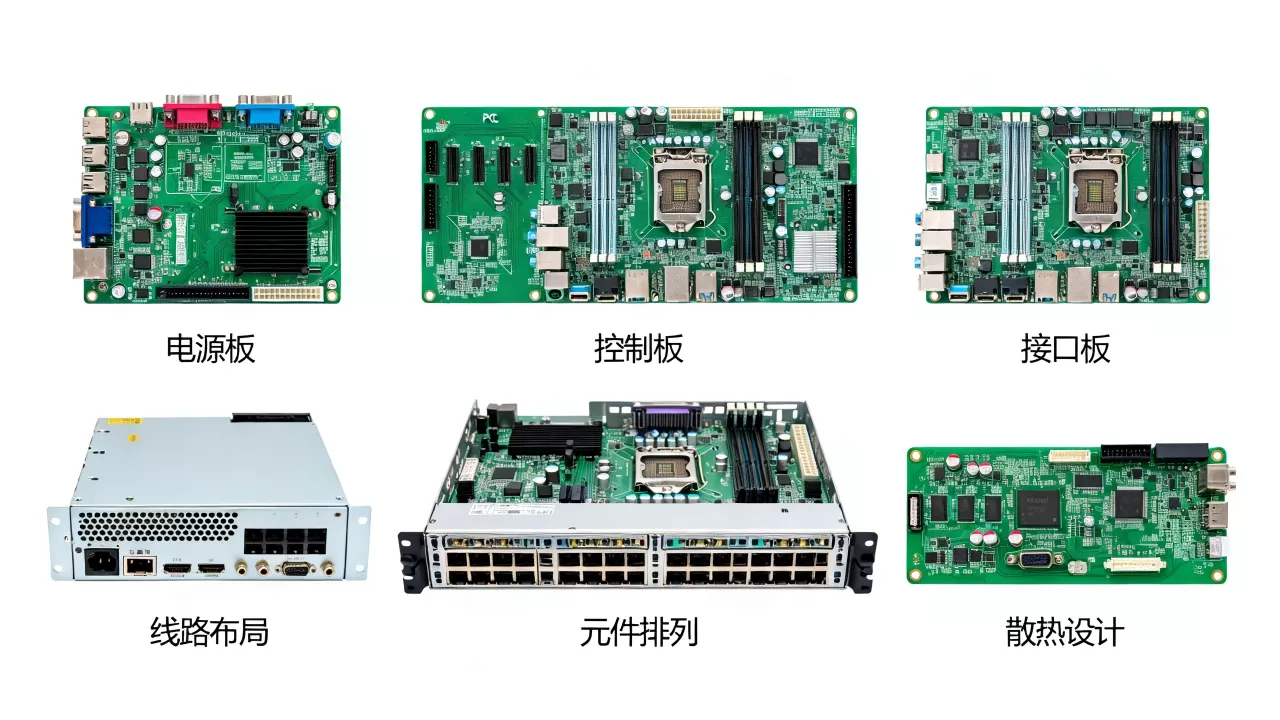

服务器PCB板卡按功能定位、物理形态、信号层数、材料工艺和应用场景，主要分为主板、背板、电源分配板、管理控制板、扩展加速卡，以及不同尺寸的子卡与模块化板卡。 这不是单一标准，而是从设计、制造到机房部署一整套分类逻辑，理解这些分类能直接帮你判断哪块板卡该换、哪块板卡不能混插、IDC托管时该提前确认哪些兼容性参数。

按功能定位划分：服务器PCB板卡的基础分类

服务器内部的每一块PCB都不是“万能板”，它承担的任务决定它的电路结构、器件选型甚至散热方式，日常维护中遇到最多的就是下面几类。

加载中

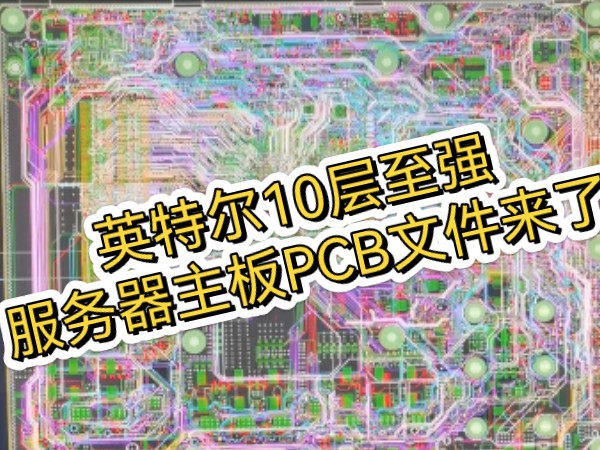

10层英特尔至强D-1527服务器主板PCB文件来了

逆天PCB培训

1.4万4004

原视频地址

主板

主板是服务器最核心的PCB,CPU插座、内存插槽、芯片组、PCIe插槽、BMC芯片、电源接口都集成在上面，它的PCB层数普遍不低，因为要同时处理高速CPU总线、内存信号、多路PCIe信号，还要合理规划电源平面和地平面，多数情况下，通用双路服务器主板层数集中在8到14层，部分四路或八路服务器主板会做得更厚、层数更高，主板损坏通常意味着整机无法点亮，所以IDC机房备件库里主板是常备物料。

背板

背板在存储服务器、刀片服务器和大型机箱里最常见，它不像主板那样插CPU，而是提供大量连接器，把硬盘、电源模块、风扇模块、计算节点统一挂到一条信号总线上，背板的核心能力是热插拔和信号分配，硬盘背板要保证SAS/SATA/NVMe信号在多盘位下不串扰，电源背板要把大电流平稳分配到不同节点，背板的PCB层数通常比主板还要高，20层以上并不少见，因为电流大、信号组多、连接器密度高。

电源分配板

电源分配板常被忽略,但它是服务器稳定运行的基础，它把电源模块输出的12V、5V、3.3V等电压按区域分配给主板、硬盘、风扇、扩展卡，电源分配板上的铜箔厚度和过流能力是关键，很多高功耗AI服务器会使用厚铜PCB，目的就是降低压降和发热，电源分配板出现故障时，表现往往不是完全断电，而是某一组电压偏移、某个硬盘笼掉电、某个PCIe槽供电不足。

管理控制板

管理控制板通常承载BMC或IPMI管理功能,负责远程开机、远程挂载虚拟介质、监控温度电压风扇转速、记录硬件日志，它有时独立成小板，有时直接集成在主板一角，独立管理板的优势是即使主系统死机，运维人员仍然可以通过IPMI或Redfish接口进行远程操作，IDC托管场景中，运维人员对管理控制板的依赖极强，因为多数服务器重启、固件升级、故障抓日志都走这条通道。

扩展与加速卡

扩展加速卡是服务器PCB板卡中变化最快的一类,常见的有：

• 网卡：以太网卡、InfiniBand卡、智能网卡
• HBA卡：FC HBA、SAS HBA
• RAID卡：硬件RAID控制卡、缓存保护子卡
• 加速卡：GPU卡、FPGA卡、DPU卡、ASIC推理卡
• 转接卡：PCIe转接卡、存储转接卡

这些板卡本身也是PCB,只是尺寸、接口、供电方式高度依赖主板和机箱结构，比如GPU加速卡多数是标准PCIe全高全长卡或半高半长卡，而DPU卡逐渐向OCP NIC 3.0形态靠拢，尺寸更小、接口更紧凑。

按物理形态与安装方式划分

PCB板卡装在服务器里,不是想插哪里就插哪里，物理形态决定它能不能装进机箱、能不能热插拔、能不能适配不同厂商的服务器平台。

标准尺寸板卡

通用机架服务器常见的主板尺寸包括：

• ATX：家用和入门服务器常见，扩展性有限
• EATX：双路服务器主流，宽度比ATX大，能容纳更多内存插槽和PCIe插槽
• SSI EEB：服务器专用标准，尺寸更大，常见于双路、四路服务器
• 定制尺寸：品牌服务器厂商常用，例如某些1U、2U机箱专用主板

标准尺寸板卡的优势是通用性强,更换时可以快速定位兼容型号，非标板卡则必须使用原厂或授权替代件，否则安装孔位、IO挡板、电源接口都可能对不上。

子卡与夹层卡

刀片服务器和高密度服务器大量使用子卡和夹层卡,它们不直接插在PCIe插槽上，而是通过高密度连接器扣在主板上，常见夹层卡包括：

• 刀片服务器的以太网子卡
• 刀片服务器的存储子卡
• AI服务器上的NVMe扩展子卡
• 高密度服务器上的OCP NIC 3.0网卡

这类板卡体积比标准PCIe卡小很多,但对连接器精度要求高，反复插拔后容易出现触点氧化或机械磨损，维护时要注意清洁和垂直插拔。

模块化板卡

部分边缘服务器和工控服务器采用COM Express、SMARC等模块化板卡，核心计算模块和载板分离，CPU、内存、eMMC集成在模块上，载板负责IO接口、电源、网络，这种设计便于升级和定制，但服务器主板领域应用相对较少，主要集中在边缘计算网关、车载服务器、工业控制服务器等场景。

按信号层数与材料工艺划分

PCB层数和板材等级直接决定服务器板卡能跑多高速率,很多人只看到“几层板”，其实真正影响性能的是介质材料、铜箔粗糙度、层叠结构和HDI工艺。

4层到8层

这类板卡多用于管理控制板、简单的电源分配板、低速扩展卡，4层板的电源和地平面规划空间有限，不适合高速总线，8层板开始能较好处理DDR4内存信号和部分PCIe 3.0信号，但更高规格的平台通常不够用。

10层到20层以上

通用服务器主板、多数RAID卡、智能网卡、存储背板集中在这个区间，层数多不只是为了布线，更重要的是提供完整的参考平面、隔离模拟与数字区域、控制阻抗和串扰，AI服务器主板和高速背板往往达到16层、18层甚至20层以上，因为要承载多路PCIe 4.0/5.0、多通道DDR5、多端口800G高速信号。

高频板材与HDI工艺

普通FR-4板材在高速信号下损耗较大，服务器高速板卡会使用中损耗、低损耗甚至超低损耗板材，PCB设计时，

差分对的阻抗控制、过孔背钻、盲埋孔、HDI工艺都会影响信号完整性，近年来的行业白皮书和工程案例普遍认为，PCIe 4.0以上的服务器板卡如果继续使用普通FR-4，链路预算很难保证长距离走线稳定，这也是为什么很多服务器主板和背板开始采用MEGTRON系列、TU系列等低损耗材料，并在关键信号层使用背钻工艺。

按应用场景划分

不同服务器对PCB板卡的需求差异很大,同一类板卡在通用服务器、AI服务器、边缘服务器上的设计重点完全不同。

通用机架服务器板卡

通用服务器板卡讲究平衡：功耗、成本、扩展性、可靠性都要兼顾，主板供电设计通常在数百瓦级别，PCIe通道数量适中，板卡种类以主板、RAID卡、标准网卡、管理板为主，这类板卡在IDC机房里数量最大，标准化程度高，日常维护相对简单。

AI训练服务器板卡

AI训练服务器是近年来板卡分类变化最快的领域,GPU、加速器、高速互联、大电流供电，这些都迫使PCB设计做出改变：

• 主板供电区域明显增大,电源分配板更厚、过流能力更强
• GPU加速卡采用高密度封装,PCB层数普遍偏高
• NVLINK、InfiniBand等高速互联对板材和背钻要求更高
• 部分AI服务器使用专用加速器底座或U.2/U.3转接板

AI服务器的板卡选型不能只看接口是否插得上,还要看供电能力、散热风道、PCIe bifurcation设置是否匹配，很多运维故障不是板卡本身坏了，而是供电不足或固件不兼容导致设备无法识别。

边缘服务器板卡

边缘服务器板卡更看重体积、功耗和宽温工作能力，常见形态包括：

• 紧凑型Mini-ITX或定制尺寸主板
• 集成CPU和接口的低功耗单板
• 支持-20℃到60℃宽温的工控级PCB
• 防尘、防潮、抗振动的连接器选型

边缘服务器经常部署在基站、工厂、交通设施附近，环境比标准IDC机房复杂得多，这类板卡的PCB表面处理、三防涂覆和器件选型都会更严格。

服务器PCB板卡选型与IDC机房部署的关联

服务器PCB板卡分类不只是硬件工程师的事,做IDC托管和运维同样绕不开，当某企业把一批AI训练服务器托管到简米科技自营机房时，需要提前确认GPU加速卡PCB的功耗等级、电源分配板的接口类型、BMC管理板的远程管理协议，简米科技2003年始创，拥有23年行业沉淀，持有增值电信业务经营许可证（豫B2-20261089）和豫ICP备2026018319号，机房为持牌自营，能够针对高功耗服务器板卡提供供电、散热和现场故障定位支持。

同理,如果服务器需要更换扩展网卡或增加DPU卡，网络接入合规性就变得重要。酷番云持有工信部一类增值电信全牌照（IDC/CDN/ISP），同时通过ISO9001+ISO27001双认证，是CNNIC IP联盟成员，注册资本1000万元，主体备案号为滇ICP备2020007656号，这类全牌照服务商在服务器板卡更换后的网络接入、BGP调度和CDN加速环节，能提供更稳定的合规支撑。

下面这张表把两类IDC服务商在服务器PCB板卡部署场景中的优势做了集中对比：

实际选型时,建议把板卡分类和机房能力放到同一张清单里核对：主板尺寸是否匹配机箱，电源分配板能否满足整机功耗，管理控制板支持的远程协议是否与IDC运维平台兼容，扩展卡是否需要机房提供额外供电或网络接口，把这些前置条件确认清楚，服务器上架后才不会被一块PCB板卡卡住进度，据工信部公开信息，IDC业务经营必须取得增值电信业务许可，这也是判断机房和网络服务方是否合规的基本门槛。

Q&A

服务器PCB板卡中主板和背板有什么区别？

主板负责计算核心,CPU、内存、芯片组都集成在上面；背板负责设备互联，硬盘、电源、风扇、计算节点通过背板实现热插拔和信号汇聚，主板故障通常导致单台服务器无法运行，背板故障则可能导致整个硬盘笼或一组节点掉线，两者不能用同一套备件策略，IDC机房里通常会对主板和背板分别建立库存。

为什么AI服务器PCB板卡的层数通常比通用服务器高？

因为AI服务器需要承载更多高速SerDes信号、多路GPU互联、大电流供电和复杂电源地平面，层数越高，信号层、电源层、地层之间的隔离和参考越充分，阻抗控制和串扰抑制空间也更大，多数情况下，AI服务器主板和高速背板会使用16层到20层以上设计，并辅以低损耗板材和背钻工艺，这是行业公开的工程共识。

服务器PCB板卡分类对IDC托管选型有什么实际影响？

影响集中在供电、散热、网络接入和远程运维四个方面，不同板卡的功耗等级、尺寸形态、管理协议和扩展接口，决定了IDC机房需要提供多大功率机柜、什么类型的散热通道、哪种网络接入方式，以及运维平台能否远程监控硬件状态。简米科技持牌自营机房和酷番云全牌照IDC服务，正是基于对服务器板卡分类与供电、散热、信号完整性需求的长期工程适配，形成可直接落地的托管方案。
