高效的硬件开发方案核心在于构建严密的流程控制与风险管理体系，而非单纯的技术堆砌，一个成功的硬件项目，必须在需求定义阶段消除歧义，在电路设计阶段预留裕量，在PCB布局阶段抑制干扰，并在生产导入阶段建立可追溯的测试标准。硬件开发的本质是平衡性能、成本与可靠性的系统工程，任何环节的短板都将导致产品量产受阻。

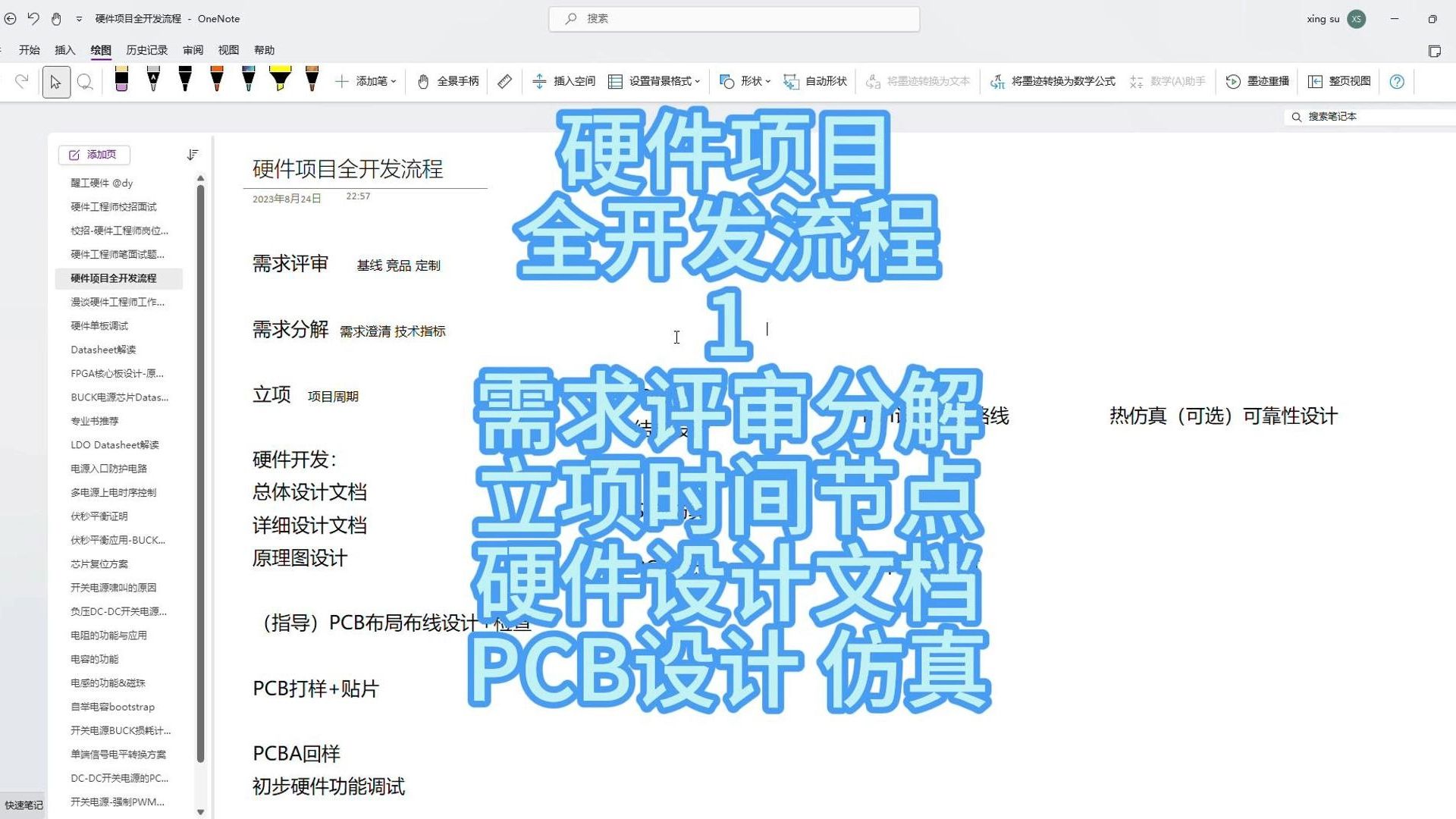

需求转化与架构设计：决定产品基因
需求分析是硬件开发方案的起点，也是最容易忽视的环节，许多项目失败并非技术难点无法攻克,而是需求定义模糊导致反复改版。
- 明确规格书（SPEC）边界。 工程师需将市场需求转化为电气参数，将“续航时间长”转化为“工作电流小于20mA，休眠电流小于5uA，电池容量2000mAh”。所有指标必须量化，拒绝模糊描述。
- 核心元器件选型策略。 选型不仅看性能，更看生命周期与供货稳定性，优先选择主流大厂物料，避免使用停产或独家供应风险高的芯片。关键物料需在方案设计初期确认交期与替代料。
- 系统架构框图绘制。 在原理图设计前，必须绘制系统框图，明确各功能模块的供电树、通讯接口（I2C/SPI/UART）及信号流向。电源分配网络（PDN）的规划在此阶段完成，确保各模块功耗在电源芯片负载能力范围内。
原理图设计与仿真：从逻辑到电路的实现
原理图是硬件逻辑的载体，高质量的原理图设计能规避80%的低级错误。
- 模块化设计思维。 将电路划分为电源、MCU、传感器、通信等独立模块。电源模块需包含过压、过流及反接保护电路，这是提升产品鲁棒性的关键。

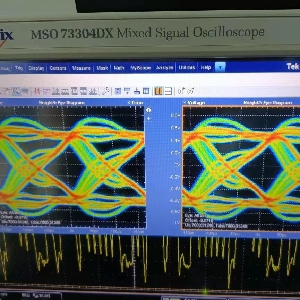

- 关键信号完整性仿真。 对于高速信号（如DDR、USB、以太网），需在原理图阶段进行信号完整性（SI）仿真。匹配电阻、端接电容的取值应基于仿真结果，而非经验值。
- 网表与B表生成规范。 原理图完成后，生成网表并核对BOM（物料清单）。BOM表中必须包含元器件的封装信息、制造商及料号，确保采购准确性。
PCB布局布线：物理实现的艺术
PCB设计直接决定产品的电磁兼容性（EMC）与信号质量。布局布线不仅是连线，更是对电磁场的人为干预。
- 布局优先级原则。 遵循“核心控制单元居中，接口靠近边缘，电源靠近负载”的原则。晶振等时钟源下方严禁走线，且应包地处理，防止高频辐射。
- 电源与地线处理。 电源线应短而粗，减小压降。推荐使用完整的地平面，而非零碎的地线，这能有效降低回流路径阻抗，抑制共模干扰。
- 差分信号与等长匹配。 USB、以太网、DDR等差分信号需严格等长、等距布线。差分线对共模噪声有极强的抑制作用，布线质量直接决定传输稳定性。
样板调试与验证：从实验室到量产的桥梁
硬件开发方案落地的关键在于验证环节,没有经过严格测试的硬件方案不具备交付资格。
- 电源系统首测。 上电前必须用万用表测量电源对地阻抗，排除短路风险。上电后先测量各路电压精度、纹波与噪声，确保电源纯净。
- 功能与性能极限测试。 不仅要验证常温功能，更要进行高低温、振动、ESD（静电放电）等可靠性测试。在极限边界条件下（如电压波动±10%）验证系统稳定性，暴露潜在缺陷。
- EMC预扫描。 在送检认证前，进行预扫描测试。针对辐射超标频段，通过增加磁珠、电容或调整接地方式进行整改，避免后期整改导致PCB改版。
生产导入（DFM）：面向制造的设计
优秀的硬件开发方案必须具备可制造性，设计再完美,无法量产也是失败。
- 工艺边与拼板设计。 为SMT贴片机预留工艺边，设计合适的拼板方式以提高生产效率。Mark点（基准点）必须清晰、平整，确保贴片精度。
- 测试点布局。 关键信号节点需预留测试点，方便生产测试与后续维修。测试点应避免被高大元器件遮挡，且间距需符合探针治具要求。
- 钢网与炉温曲线。 配合工厂调整钢网开口与回流焊炉温曲线。特别是BGA、QFN等底部焊盘器件，需严格控制焊接温度曲线，防止虚焊或立碑。
硬件开发是一个迭代优化的过程，从需求分析到量产导入，每一个环节都需要工程师具备深厚的理论功底与丰富的实战经验。通过严格执行上述流程，建立标准化的硬件开发方案，企业能够显著缩短研发周期，提升产品核心竞争力。
