H3C服务器上架方向反了，先别通电，也别硬推，正确顺序是断电、标记线缆、两人配合从导轨滑出，确认前面板应朝冷通道，再把导轨和服务器按L/R、FRONT箭头重新装回，最后通过HDM看进风口温度和风扇状态。
H3C服务器上架方向反了怎么办：先判断，再复位
先分清三种“反”
机房现场说“上反了”，通常不是一种情况，先别急着拆,先看清楚反在哪一层。
- 整机反：服务器前面板朝了热通道，后部I/O朝冷通道，网线、电源线从冷通道侧出来,前面板指示灯看不见。
- 导轨反：左导轨装到右边，前支架装到后立柱，或者整根导轨前后调头，卡扣、箭头和限位对不上。
- U位或深度反：前后浮动螺母错位，服务器面板凹进机柜,或者后部线缆被门板挤压。
哪些现象说明可能上反了
- 前面板朝机柜后方，运维人员看不到硬盘、电源和状态灯。
- HDM里进风口温度偏高,风扇转速长期拉高。
- 机柜前门关闭后，后部电源线、光纤被顶住。
- 服务器耳翼无法与机柜前立柱齐平,螺丝孔对不上。
- 导轨拉动时卡顿,释放卡扣按不动。
据工信部数据中心相关指南，冷热通道隔离是常见节能做法，服务器前面板应对冷通道，后部电源和I/O应对热通道，装反后，风道效率下降,硬盘和CPU温度更容易波动。
先别做的动作
- 不要带电插拔电源、网线、光纤和管理口。
- 不要单人抬2U及以上服务器,机箱变形得不偿失。
- 不要强行推拉，导轨滚珠一旦脱落,整根导轨可能报废。
- 不要为了“先开机看看”而忽略风道方向。
业内专家指出，机柜级风道方向错误会让局部进风温度上升，长期运行影响硬盘和CPU寿命,短时开机测试也不推荐。
北京机房H3C服务器上架反了怎么处理：断电下架流程
下电与线缆标记
- 通过HDM或操作系统关机,确认业务已迁移或可中断。
- 断开PDU电源线，拔下网线、光纤、KVM、管理口线缆。
- 用标签纸标记端口和线缆走向,手机拍照留存。
- 佩戴防静电手环,准备防静电台面或服务器推车。
- 记录原U位、导轨型号、机柜前后深度。
从导轨滑出
- 松开前面板两侧耳翼螺丝。
- 按压导轨释放卡扣,两人分别托住机箱前后。
- 沿导轨水平拉出,避免倾斜卡住滚珠。
- 放到防静电台面，检查导轨滚珠、卡扣、限位是否损坏。
- 如果机柜在冷通道封闭环境,先清理通道再操作。
判断导轨是否需要换向
- 看导轨上的L/R、FRONT/REAR标识。
- 前支架应对准机柜前U位,后支架对准后U位。
- 免工具导轨通常有箭头,箭头指向机柜前方。
- 若左右装反，拆下后互换；若前后装反,整根调头。
- 浮动螺母要卡入方孔,圆孔机柜需用配套螺钉。
行业共识认为，冷通道封闭机房更依赖前面板进风，北京、上海、深圳等一线机房通常对前后风道、标签和U位记录要求更细,复位后最好同步更新资产表。
H3C服务器上架反了和硬盘托架装反的区别
很多人把整机上架反和硬盘托架装反混在一起,两者处理方式不同。
| 对比项 | 整机上架反 | 硬盘托架装反 |
|---|---|---|
| 现象 | 前面板朝热通道，后部朝冷通道 | 硬盘把手方向不对，指示灯不亮或无法拔出 |
| 风险 | 进风温度高、风扇高转、线缆受挤压 | 硬盘接触不良、背板识别异常 |
| 处理 | 断电下架，调导轨和机箱方向 | 在线或离线重新插拔，确认托架型号 |
| 是否停机 | 通常需停机 | 视RAID冗余而定 |
| 常见原因 | 导轨L/R错、U位错 | 托架左右混用、未推到底 |
怎么快速区分
- 整机上架反：看机柜前后,服务器前面板是否朝冷通道。
- 硬盘托架反：看单个托架弹片和释放按钮,不涉及整机滑轨。
- 若两者同时出现，先处理整机方向,再处理硬盘托架。
H3C服务器上架反了需要换导轨吗？原厂导轨价格和判断
需要更换导轨的情况
- 导轨变形、滚珠脱落、卡扣断裂。
- 服务器型号与导轨不匹配，比如R4900 G5用了其他型号导轨。
- 原厂线缆管理臂缺失,且机房要求理线。
- 多次上架后免工具卡扣失效,服务器推入后晃动。
- 机柜深度变化较大,原导轨长度不够或过长。
不需要更换的情况
- 只是左右或前后装反,拆下重装即可。
- U位错,重新安装浮动螺母和导轨位置。
- 螺丝松动,紧固后做承重测试。
- 导轨轻微划痕,不影响卡扣和滚珠滑动。
原厂导轨价格和选型
- H3C原厂导轨按服务器型号、长度、是否带理线臂报价,常见单套在数百元到上千元区间。
- 第三方通用导轨价格更低，但承重、卡扣和免工具匹配度参差。
- 采购时提供机箱型号、机柜深度、方孔或圆孔、承重需求。
- 若机房在偏远地区,物流和上门费也计入成本。
- 保修期内优先走H3C服务渠道,避免自行更换影响保修判断。

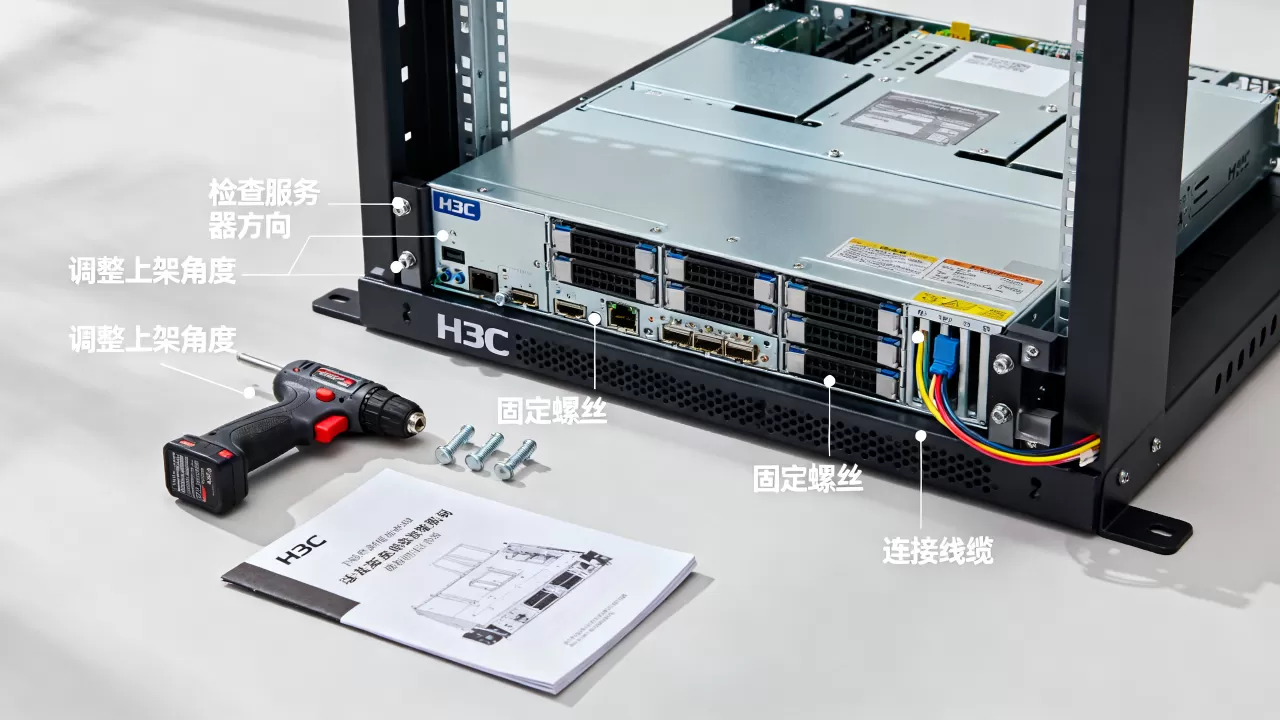

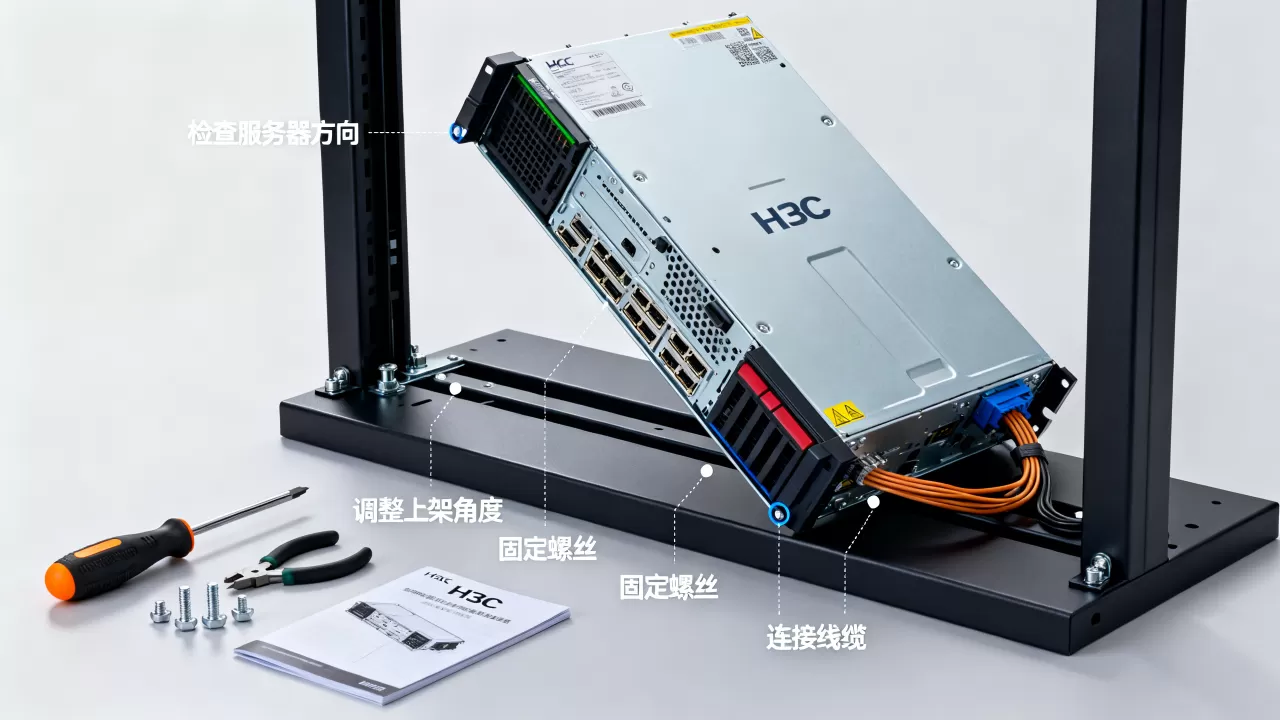

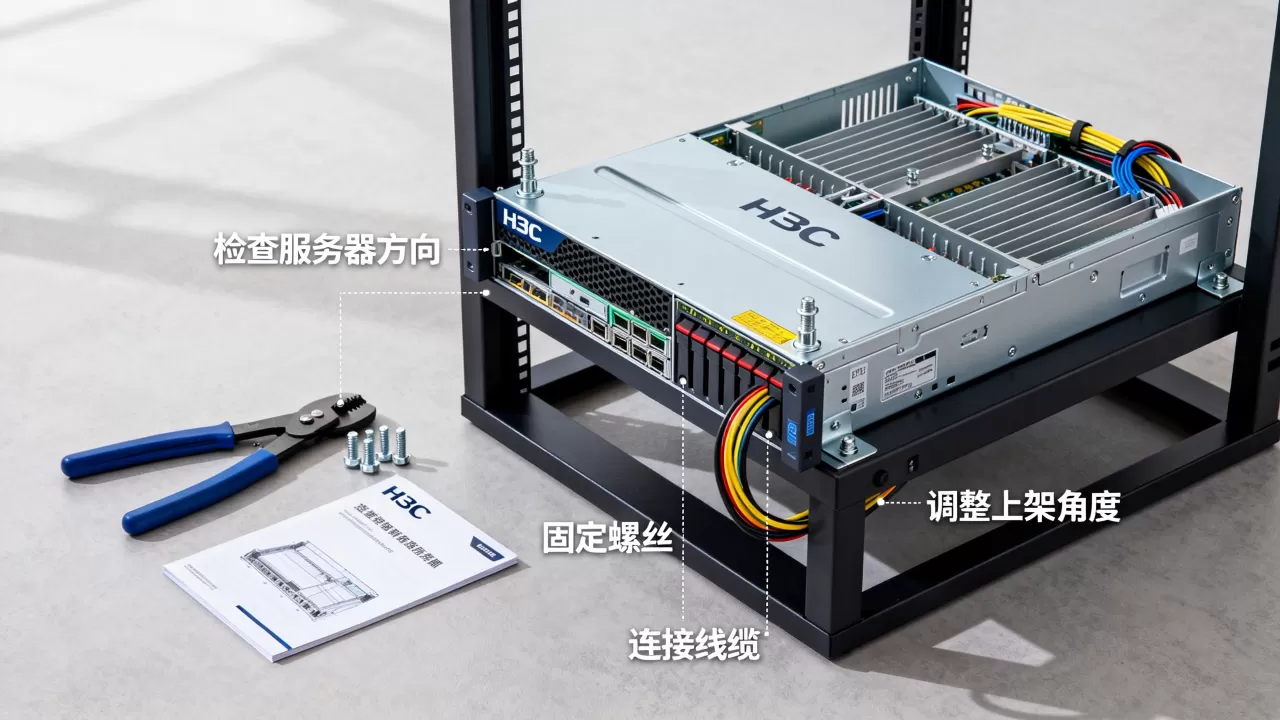

机房搬迁H3C服务器上架反了怎么调整：恢复上架与验收
重新安装导轨
- 确认机柜U位,一般从下往上规划重设备。
- 将前导轨卡入前立柱方孔,后导轨拉伸到后立柱。
- 检查左右水平,锁紧螺丝或卡扣。
- 安装浮动螺母,预留1U到2U散热和理线空间。
- 核对导轨箭头，确保
箭头指向机柜前方
。
服务器滑入
- 前面板朝冷通道，后部I/O朝热通道。
- 两人将服务器抬到导轨前端,对准滑轨。
- 水平推入,听到卡扣锁定声。
- 拧紧耳翼螺丝,连接电源和网络。
- 后部线缆留出弯曲半径,避免光纤过紧。
通电测试
- 先接PDU,检查电源模块指示灯。
- 登录HDM，查看进风口温度、风扇转速、电源状态。
- 用
ipmitool sensor list读取传感器,确认无异常。 - 恢复网络，
ping管理口和业务IP,检查链路。 - 观察一段时间,确认无局部热点和线缆拉扯。
- 若HDM有告警,按事件日志逐条处理。
验收清单
- 前面板朝冷通道。
- 导轨L/R正确,卡扣锁定。
- 线缆有标签,电源分路。
- HDM无告警,风扇转速正常。
- U位记录更新,照片归档。
- 后门可正常关闭,线缆不被挤压。
把方向、导轨、线缆和HDM告警逐项复核，H3C服务器上架反了的问题基本就闭环了。 这类问题更像装配规范问题，不是硬件故障,按流程处理最稳。
H3C服务器上架反了怎么办常见问答
H3C服务器上架反了还能开机测试吗？
不建议带电测试，上架方向错误会影响风道，短时开机也可能让风扇高转、进风温度升高，正确做法是下电、调整方向后再上电,通过HDM确认传感器正常。
H3C服务器上架反了必须找原厂吗？
多数情况下不需要，只是导轨装反或U位错，机房运维两人即可复位，若导轨变形、卡扣断裂或涉及保修标签,联系H3C服务渠道更稳妥。
H3C服务器上架反了怎么判断导轨是否装错？
看导轨L/R和FRONT标识，前支架在前立柱，后支架在后立柱，箭头指向机柜前方，服务器推入后前面板应与机柜前门齐平,后部线缆自然弯曲。
