服务器常用电路有哪些？简单回答：按功能可划分为电源电路、主板核心电路、存储接口电路、网络接口电路以及BMC管理电路五大类，其中电源和主板供电电路是故障率最高的部位。

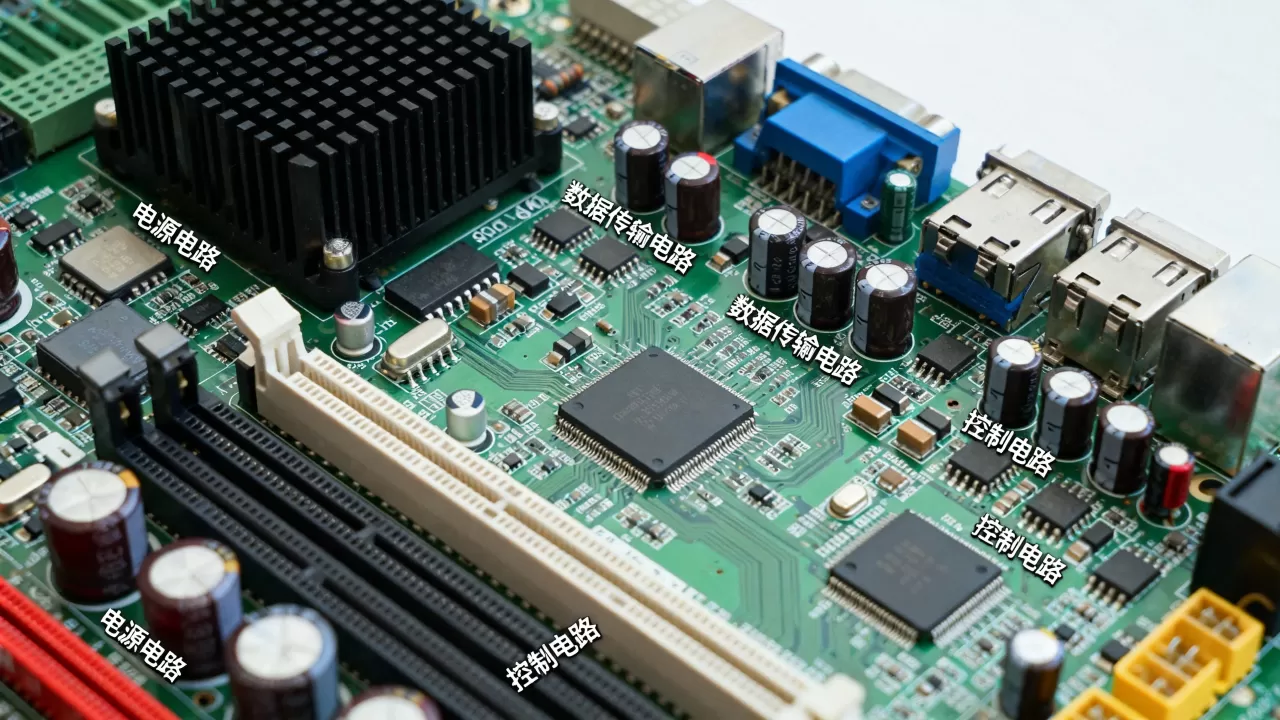

先认全服务器常用电路的五大家族
服务器电路不像普通PC那么简单，它强调冗余、热插拔和长时间稳定运行，了解这些电路，能让你在选型、排障、维修时少走弯路。

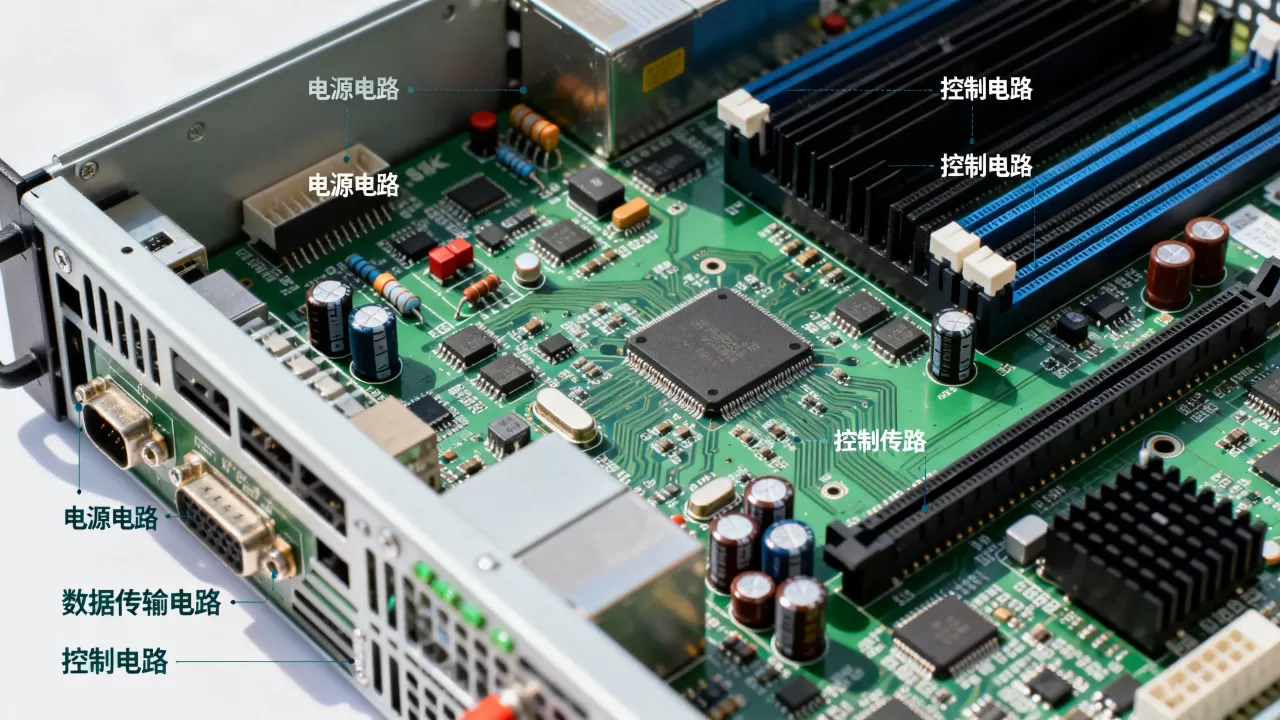

电源电路：服务器的“心脏起搏器”
服务器电源电路由PFC功率因数校正、DC-DC降压、冗余均流三大部分组成，主流机架式服务器采用CRPS电源模块，输出12V主供电和5V待机电压，这里的电路设计目标是多电源并联互备坏掉一个模块，其他模块自动接管负载，业内专家指出，数据中心的服务器故障中，电源电路问题占比相当可观,且多由电容老化和MOS管击穿引起。

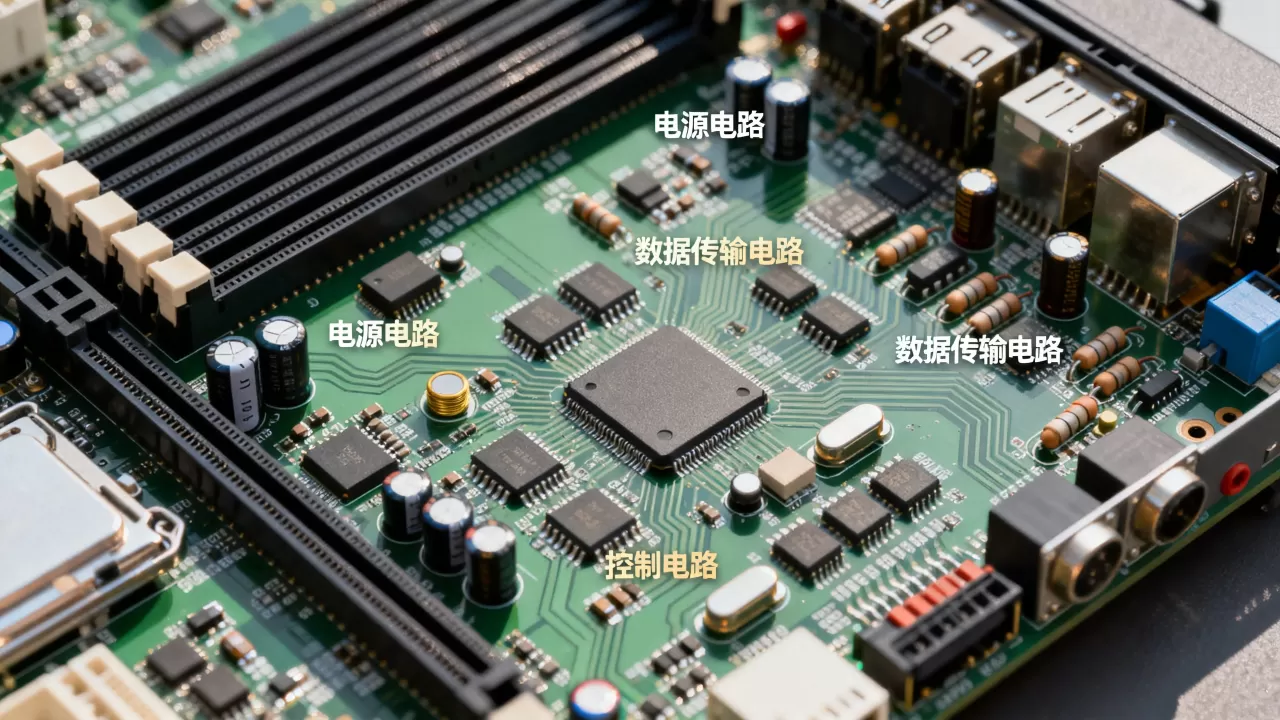

主板核心电路：CPU与内存的“能量中转站”
服务器主板上最密集的电路集中在CPU插座周围和内存插槽两侧，CPU供电电路采用多相VRM设计，常见8相、12相甚至16相；内存供电电路为VDDQ和VTT两组独立电源，分别负责数据线和地址线电平，这些电路一旦出现虚焊或供电相位缺失，轻则降频,重则直接点不亮。
存储接口电路：硬盘笼与背板之间的“数据管道”
存储电路包含SATA/SAS背板电路、NVMe U.2接口电路、RAID卡控制电路，背板上的转接芯片负责把12V电源和差分数据信号同时送到硬盘接口，企业级服务器普遍使用SAS接口，它的电路走线对阻抗匹配要求更高,插拔频繁的接口容易磨损导致信号劣化。
网络接口电路：入站出站的第一道关口
板载网卡电路由PHY芯片、网络变压器、RJ45座或光模块接口组成，PHY芯片常见型号为Intel I350、Broadcom BCM5720，旁边那颗网络变压器的任务是将主板内部信号与外部网线做电气隔离，雷电或浪涌往往首先击穿变压器,这也是一道电路防护设计。
BMC管理电路：年迈服务器里那个“不倒的哨兵”
BMC电路是服务器独有的带外管理电路，包含基板管理控制器、独立Flash存储、传感器采集电路，即使主机系统宕机，BMC电路仍可维持远程管理功能只要待机电源正常，iDRAC/IPMI界面就能访问。
服务器主板电路图怎么看
很多维护人员拿到图纸一脸懵，看服务器主板电路图，重点不是每个电容电阻都看懂，而是按供电域去拆解，一台双路服务器的图纸通常有50-80页,按以下顺序切入效率最高。
三个入手点：插座、电感、电源控制芯片
- 看CPU插座附近：每个CPU周围有一圈电感线圈，数一下电感数量就知道这条路是几相供电,旁边的PWM控制器型号决定它支持的相位扩展数。
- 看内存插槽标识：图纸上用DIMM_A1、DIMM_B2等编号区分通道，每根插槽旁边会标注VDDQ、VTT、SPD供电来自哪个电压调节模块。
- 看电源接口定义：CRPS接口有金手指定义表，12V主供电针、5V待机针、PS-ON针、PG信号针是重点,查故障先确认这些针脚电压是否正常。
图纸上的“网络标号”是定位电路的关键，例如VCC_CORE指CPU核心供电，VCC_RAM指内存供电，+3V3_STBY指待机电源，顺着标号名去找对应电路,比逐页翻图快得多。
结合点位图做板级排查
服务器主板维修场景中，原理图通常配合点位图使用，点位图能显示某个元件在板子上的物理坐标，实际操作时先用万用表蜂鸣档测保险丝通断，再测供电电感对地阻值是否短路，逐步缩小故障范围，这样排查的准确率,远高于直接换芯片。
服务器电源电路常见故障有哪些
服务器电源电路故障有其典型的故障谱系，翻看机房运维记录,多数集中在三种情况。
待机正常、按开机键无反应
这是PS-ON信号通路或主板开机触发电路故障,排查步骤：
- 短接电源模块PS-ON针脚与GND,观察是否启动。
- 若可启动，故障在主板开机电路；若不能,问题在电源模块自身。
- 用万用表测量+5VSB待机电压是否稳定在4.75V-5.25V。
多盘位服务器启动后硬盘“失联”
SAS/SATA背板供电电路中的DC-DC降压模块出了问题，背板常需要从12V降压到5V供硬盘逻辑板使用，当降压MOS管热击穿后，硬盘供电不足，固态盘偶发掉盘，行业共识认为,这种情况优先检查背板输入端的保险丝和滤波电容有无鼓包。
机房断电后服务器无法正常关机
这类问题大多是BMC管理电路与大电容放电回路配合不良，断电瞬间，ATX电源的PG信号跌落过快，BMC没有足够时间写入关机状态，处理方向是检查电源模块的PG保持时间是否符合ATX规范,以及主板端PG滤波电容是否失效。
实操：用万用表测电源启动时序
要确认服务器电源好坏,直接测三组信号：
- +5VSB：插上电源线就该有电压
- PS-ON：按下开机键前为高电平，按下后拉低
- PG：电源启动后应有5V高电平输出
逻辑很简单：先有待机，再接收开机指令，最后输出PG告诉CPU“电压稳了”，任意一环信号异常，服务器就无法正常开机，这不是猜,这是电源规范里写明的标准时序。
服务器电路板维修与更换，怎么选才划算
碰到服务器电路故障，是修还是换，这取决于电路损坏范围和主板的价值，维修价格因故障点不同差异很大，芯片级维修按故障点位计算工时，而不是按整板价格计算，一块高端双路服务器主板，更换供电电容或MOS管的维修成本往往只占整板价值的一小部分；但如果CPU供电PWM主控芯片烧毁且连带烧了多个相位电路，维修成本就会明显上升,可能接近一块二手拆机主板的价格。
决策思路很直接：
- 供电电路局部故障：优先修，通常几十元到几百元不等
- BMC管理芯片损坏：优先换，芯片焊接难度大，返修率高
- PCB多层板内部走线烧断：直接换板，内层线路修复不可靠
- 老平台停产多年：用二手拆机板替换更省心
维修前让维修师傅提供检测报告和故障点位照片，确认报价包含哪些更换器件,这是避免二次加价的最有效办法。
常见疑问速答
服务器电源电路维修多少钱？
看具体故障层级，修电源模块内部电容电阻这类小件，花费较低；更换PFC控制芯片或主开关管则要贵一些，如果是CRPS模块整体损坏，换一个二手拆机模块比维修更稳妥，价格依据模组功率和品牌差异不小，维修师傅检测后给出的报价，基本围绕“替换料件费+人工费”这两块构成,谈不上固定价目。
台式机电源能不能临时顶替服务器电源？
不能，服务器电源电路标准与普通ATX电源有明显区别：PSU的冗余设计、均流协议、热插拔逻辑都不是台式机电源具备的能力，临时顶替会丢失+5VSB对BMC电路的持续供电，远程管理功能直接失效，万不得已情况下用台式机电源测试开机，也只建议短时间点检,不可作为长期运行方案。
判断服务器电路故障，先查硬件还是先查日志？
先看电源指示灯和BMC日志，再动万用表，大多数服务器故障在BMC日志里已经记录下电源丢失、电压越限、传感器告警等事件，如果日志显示历史电压读取值持续偏低，再去拆机测电路，能大幅缩短排查时间这条流程是从开机到排查的黄金路径。
服务器常用电路归结起来就五个方向：电源、主板、存储、网络、管理监控，日常维护抓住电源电路和CPU供电电路这两个高频故障点，结合BMC日志辅助判断，就能应对绝大多数服务器电路问题，电路维修决策上，先确认故障范围，再在维修与更换之间选成本更低的一方,大概率不会吃亏。
