服务器内部的线束主要分为电源线束、信号线束和数据线束三大类，每一类都承担独立且不可替代的职责，一旦接错或损坏，轻则上报传感器异常，重则直接烧毁主板。它们长得都像线，脾气却完全不一样，今天我们就钻进机箱，逐个认识这些“血管”和“神经”。

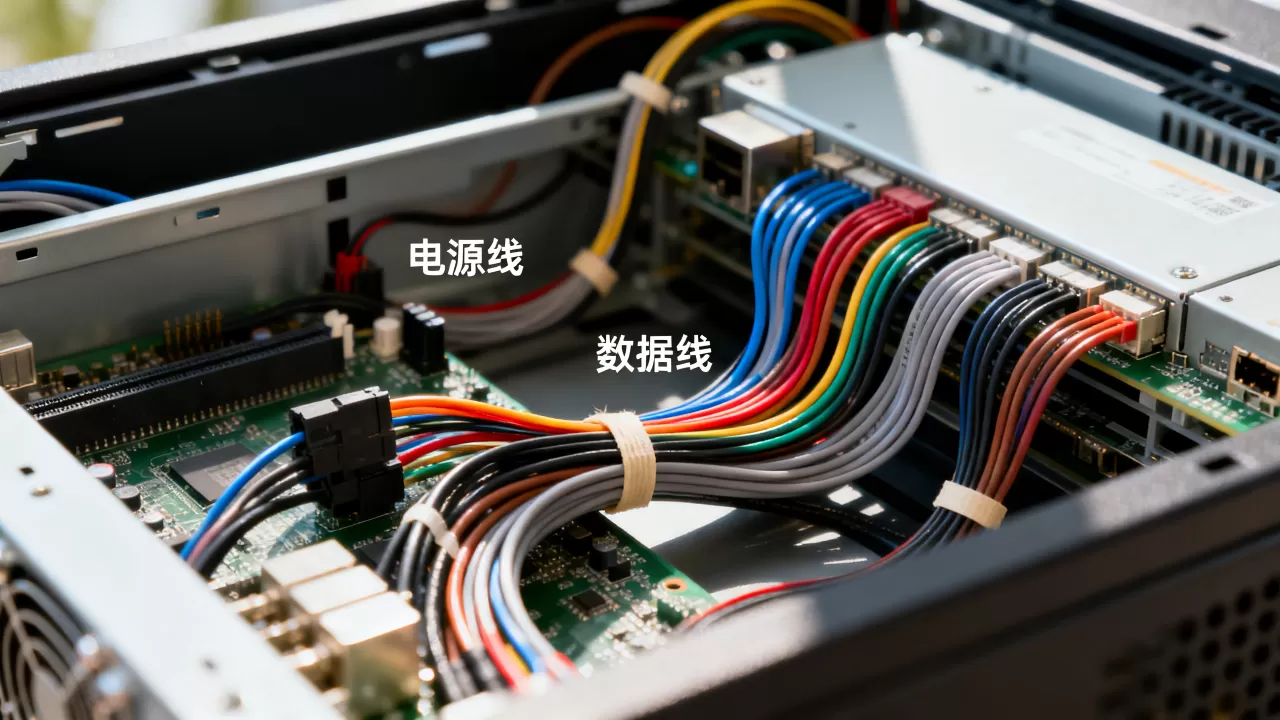

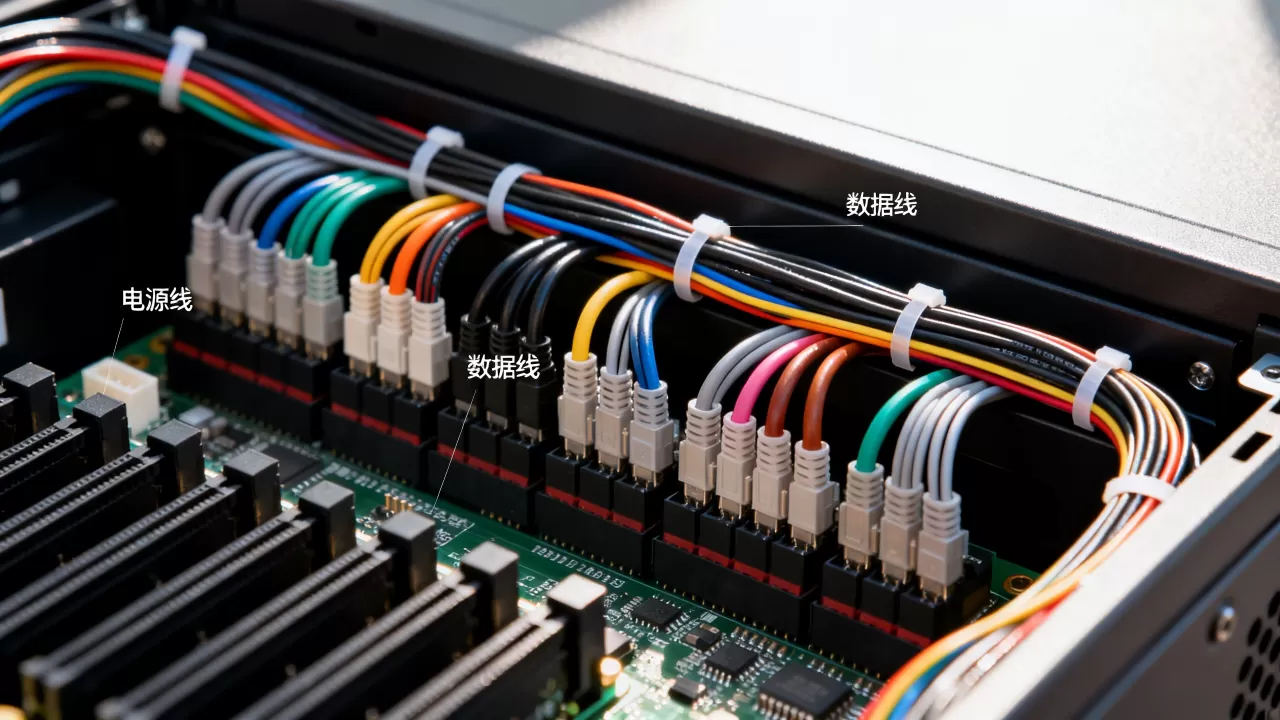

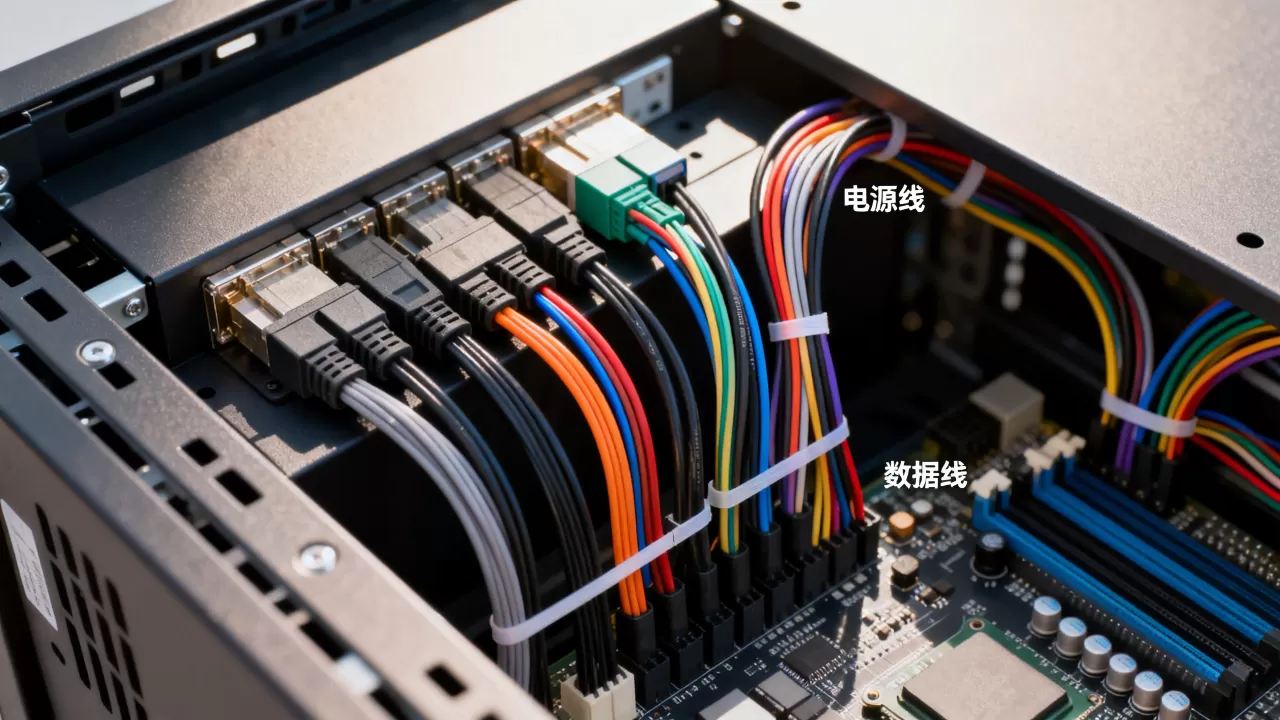

服务器内部线束有哪些？先认识三大主角
服务器机箱里没有一根线是多余的，按功能划分，所有线束都能归入以下三类：电源线束负责输电，信号线束负责传递状态，数据线束负责跑流量，搞清楚了它们的分工，你就能看懂服务器内部线束有哪些常见类型,以及为什么不能随意互换。
电源线束整机的“供血系统”
电源线束是整个服务器最先流泪的部分，它们从电源模块（PSU）出发，把交流电转换成低压直流电，再输送给主板、CPU、内存、硬盘和GPU,主要成员包括：
- 主板主电源线束：常见为24针或20+8针组合接口，但在服务器里往往采用定制线序,和普通PC电源不兼容。
- CPU供电线束：通常为8针或双8针，部分高功耗处理器用12针，线径更粗,载流能力更强。
- 硬盘和背板供电线束：多为SATA供电口或大4针,给硬盘阵列和背板风扇供电。
- 显卡/加速卡供电线束：GPU服务器里常见8针或16针供电,甚至多组并行。
行业共识认为，服务器电源线束必须按EPS/ATX规范设计，但品牌厂商（如戴尔、浪潮、华为）常自定义端子顺序,随意拿通用线替换是很多新手翻车的第一原因。
信号线束控制指令的“神经网络”
信号线束不传输大电流，它们传递的是高低电平的“指令”，机箱前面板开机按钮、复位按钮、LED指示灯、温度传感器、风扇测速线，这些都靠信号线束连接,它们的特点很鲜明：
- 线径细，多为24AWG或26AWG,柔软且容易弯折。
- 接口大多采用JST、杜邦端子或PH端子，引脚间距在2.0mm到2.54mm之间。
- 同一根排线里可能同时存在电源线、地线和信号线，颜色区分不统一,必须依靠标签或原理图。
如果信号线束虚接，服务器会出现“按开机没反应”“风扇转速读不到”“温度传感器报错”等诡异故障，业内专家指出,这类问题排查时第一件事就是检查信号端子有没有缩针或者氧化。
数据线束高速传输的“骨干网”
数据线束是服务器里最“娇贵”的一类，它们负责主板与硬盘、网卡、GPU之间的数据交换,常见成员包括：
- SATA/SAS线缆：连接硬盘背板和主板,区别在于SAS线缆支持双端口和SAS协议。
- 内置Mini-SAS/SFF-8643线缆：现代阵列卡与背板之间普遍使用,接口小而带宽高。
- PCIe线缆与转接线：用于GPU扩展、NVMe硬盘直连,线缆内部差分对信号对绞屏蔽要求极高。
- 网线（内部短跳线）：机架式服务器主板网口到面板端口之间常有一段内部网线。
这些线束对特性阻抗、差分对长度匹配、屏蔽层接地都有严格标准，弯曲半径过小或者被电源线压实，都可能让链路误码率上升，表现为硬盘掉盘、网络丢包。
服务器线束怎么整理？理线架和走线槽的实操技巧
机箱内凌乱的线束不仅是视觉灾难，更是散热和安全的大敌，服务器线束怎么整理才标准？答案很简单：按类型分道，按长度余量走线，固定点间距均匀。
先规划，后动手：四步理清全机线束
- 完全断电并拆除所有外设，拔掉所有线束,按功能分组摊开。
- 用标签纸给每根线两端编号,记录起点和终点位置。
- 按照“电源线远离信号线、高压线远离低频线”的原则规划走线路径。
- 用理线架或扎线带固定,逐步插回并逐根加固。
常见服务器机箱内部都预留了理线架孔位或走线槽，别绕开它们，线束短而粗的地方（如CPU供电线）尽量贴着机箱边缘走，不要跨过内存槽和风扇区，否则会堵住风道，让CPU温度直接飙升5℃以上。
不同线束怎么走向，避免互相干扰
电源线束周边有交变的电磁场，信号线束承载的电压低、电流小，两者并排长距离走线极容易把噪声耦合进信号里,实操上可以参考以下做法：
- 交流电源线（如机柜里引入的220V线）与信号线束保持至少
15厘米
间距。 - 直流电源线和信号线无法分开时，交叉走线优于平行走线,交叉角度最好接近90度。
- 数据线束单独占用一侧走线槽,绝不和风扇供电线绑在一起。
- 每间隔5到8厘米用扎带固定一次，不要系太紧,避免勒破绝缘层。
服务器电源线束与信号线束有什么区别？三个角度说清楚
很多人在维护时会问：都是细线，能不能拿信号线临时当电源线用？答案是绝对不行,服务器电源线束与信号线束的区别从外到内都非常明显。
| 对比维度 | 电源线束 | 信号线束 |
|---|---|---|
| 线芯直径 | 18AWG~14AWG，粗硬 | 24AWG~28AWG，细软 |
| 载流能力 | 几安到几十安 | 毫安级别 |
| 绝缘层厚度 | 厚，耐高温 | 薄，柔韧 |
| 端子结构 | 大针脚，带锁扣 | 小端子，易拔出 |
| 故障后果 | 烧端子、起火 | 信号误判、无响应 |
从线径和颜色识别
粗的是电源线，细的是信号线，颜色上电源线常用红色（5V）、黄色（12V）、黑色（地线），信号线则花里胡哨，蓝、绿、白、灰都有，如果你手里是一根很细但标注“18AWG”的线，那八成是特制版，别被骗,线径才是硬指标。
从接口端子形态识别
电源端子通常带金属护套，插头有防呆缺口，拔插需要用力；信号端子是裸露的金属片，插座细小，手指轻推就能脱开，服务器主板上还常见混合接口，比如风扇接口同时提供12V、地线和测速信号，这种接口的三根线里，测速线就是信号线束,千万别和12V电混淆。
服务器线束选材与维护注意什么？别只盯着价格
市面上服务器线束供应商不少，但材质和工艺差距很大，原厂线束最稳，但价格高；第三方线束便宜，却容易在端子镀层、线材纯度上偷工减料，服务器主板线束价格从几十元到几百元都有，主要看线芯材质（铜包铝还是无氧铜）、屏蔽层结构和是否压接合格。
选材时优先认准无氧铜镀锡线芯、PVC或硅胶绝缘层，以及磷青铜镀金端子，硅胶线耐高温柔软，适合机柜弯折场景；特氟龙线耐腐蚀和高温,适合电源模块附近区域。
维护方面,每次巡检重点关注三处：
- 电源接口有无发黄、变形或烧蚀痕迹,一旦出现立即更换。
- 信号线束的端子是否缩针或退针,可以用万能表蜂鸣档逐根通断测试。
- 线束弯折点是不是发白或硬化,尤其是走线槽转角处和扎带勒紧的地方。
关于服务器线束的常见问答
服务器内部线束可以自己定制吗？
可以，但必须明确线材规格、端子型号和引脚定义，定制前测量原装线束两端接口的供电电压和数据信号，画出线序表，再让厂家按AWG线径和端子压接要求制作，定制完成后先用万用表通断测试，再上电试机，没有示波器就别碰高速数据线束,手工焊接差分对很容易把信号完整性搞废。
服务器线束损坏会有什么表现？
电源线束接触不良通常表现为服务器间歇性重启或开机后风扇狂转、电源指示灯闪烁，信号线束断裂会让主板读不到风扇转速、报CPU温度异常甚至无法触发开机，数据线束损坏最常见的是对应硬盘位掉盘，阵列卡报“VD Degraded”，或者网络接口灯不亮但系统显示链路断开,这类故障通过更换同型号线束即可解决。
服务器线束和普通电脑线束能通用吗？
大部分不通用，服务器主板电源接口虽然沿用ATX规范，但不少厂商重新定义了部分引脚，尤其浪、戴尔和超微的主板，混用普通电源线可能导致5V待机电压短路，信号线束则因脚距和定义千差万别，基本不存在互换可能，数据线束中的SATA线可以通用，但Mini-SAS线需要区分SFF-8643主接口和SFF-8087转接形态,买错了插不进去。
服务器线束贯穿整个机箱，是电源、信号和数据三条生命线，维护时先分类、再规划、后固定，就能避免绝大多数“软故障”，记住核心结论：电源线束粗且少，信号线束细而多，数据线束贵在高频特性，三者各自独立,任何一根都别小看。
