服务器线束有哪些类型
服务器线束是连接服务器内部各功能模块的“神经网络”，主要分为电源线束、信号线束、高速数据传输线束和风扇散热线束四大类，其中高速数据传输线束正随着AI服务器需求爆发成为技术迭代最快的细分领域。

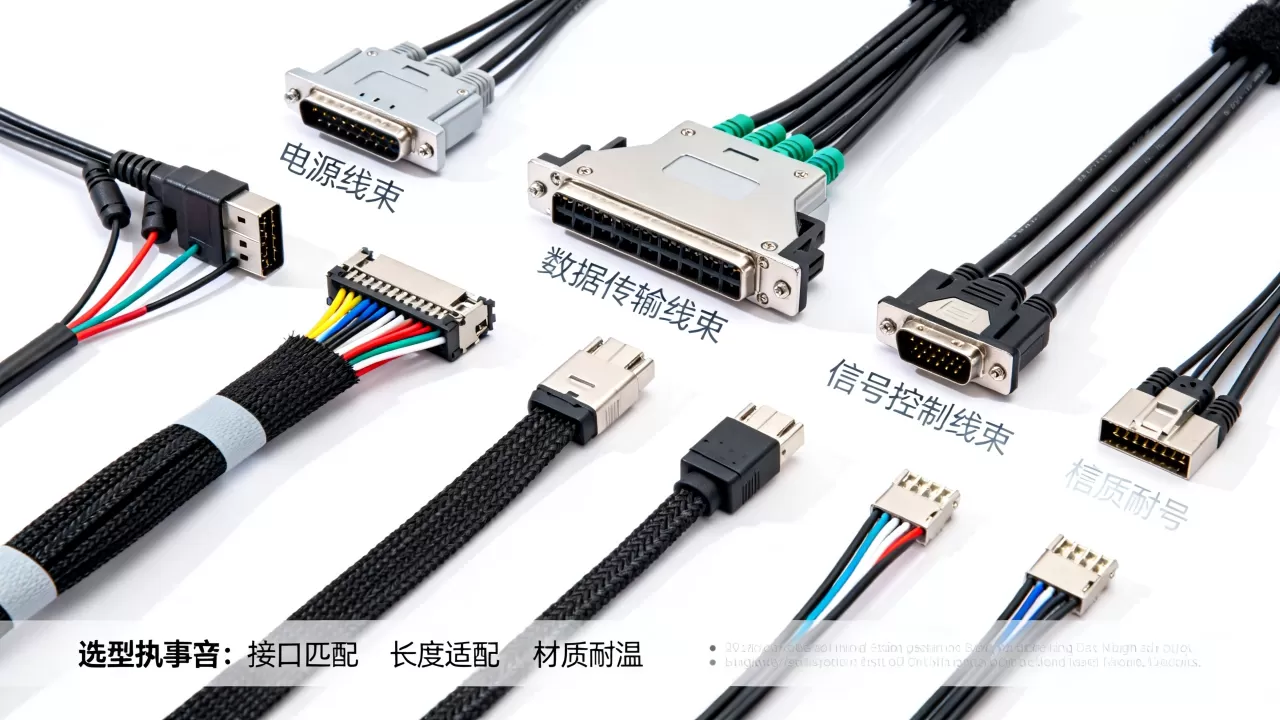

按功能用途划分的四大核心类型
服务器内部布局紧凑,线束需要兼顾电气性能、信号完整性和物理空间占用，业内专家指出，一台标准2U机架式服务器内部通常包含超过30条不同功能的线束组件。
电源线束：服务器的“主动脉”
电源线束承担着将电能从电源模块输送至主板、CPU、GPU、硬盘等所有用电单元的重任，这类线束通常使用16AWG至22AWG（American Wire Gauge，美国线规）规格的铜芯线，外层包裹耐高温PVC或硅胶绝缘层。
- 主板电源线束：连接电源单元与主板24Pin/8Pin接口，承载最大功率可达450W
- CPU辅助供电线束：通常为4+4Pin或8Pin结构，为处理器提供独立供电通道
- GPU供电线束：AI服务器中常见8Pin、12VHPWR接口，单根线束需承受600W瞬时功耗
- 硬盘背板电源线束：为SATA/SAS硬盘阵列提供稳定电压，多采用18AWG线规
电源线束的插头端子多采用镀金或镀锡工艺,行业共识认为镀金端子在高温高湿环境下接触电阻更稳定，但成本比镀锡端子高出约30%。
信号控制线束：服务器的“神经网络”
这类线束负责传输低速控制信号、状态监测数据和板间通信指令，它们线径较细（28AWG至32AWG），但抗干扰要求极高。
- I2C管理总线线束：连接BMC（基板管理控制器）与各传感器，传输温度、电压、风扇转速等监控数据
- 前置面板控制线束：连接电源按键、LED指示灯、USB接口至主板，是用户日常交互的唯一通道
- SGPIO信号线束：用于硬盘状态指示和背板管理，采用串行协议，一根线束可管理12至16块硬盘状态
信号线束最怕电磁干扰,因此多采用双绞线加铝箔屏蔽层结构，部分高端线束还会增加编织网屏蔽层，将信号衰减控制在3dB以内。
数据线束：决定服务器算力天花板
这是近年变化最快的线束类型,随着PCIe 5.0/6.0和SAS 4.0标准普及，数据线束从传统铜缆向高速差分信号线演进。
- SATA/SAS数据线束：传统存储接口，传输速率从6Gb/s到12Gb/s不等，线缆长度通常限制在1米以内以保证信号完整性
- PCIe Riser线束：连接主板与扩展卡转接板，PCIe 5.0时代线束需支持32GT/s速率，对差分阻抗匹配（85Ω±10%）要求极为严苛
- 内部Mini-SAS HD线束：用于NVMe SSD直连CPU，采用高密度连接器设计，单根线束可同时传输4路或8路高速信号
- 以太网内部互联线束：在AI训练服务器中，用于GPU与GPU之间或GPU与交换机之间的高速互联，常见速率为200Gbps至800Gbps
风扇散热线束：保障服务器稳定运行的“守护者”
服务器散热风扇通常采用4Pin PWM（脉宽调制）接口线束，其中三根线负责供电和地线，第四根线传输转速反馈与调速信号，大型服务器可能包含6至12个风扇，通过集线器线束统一管理。

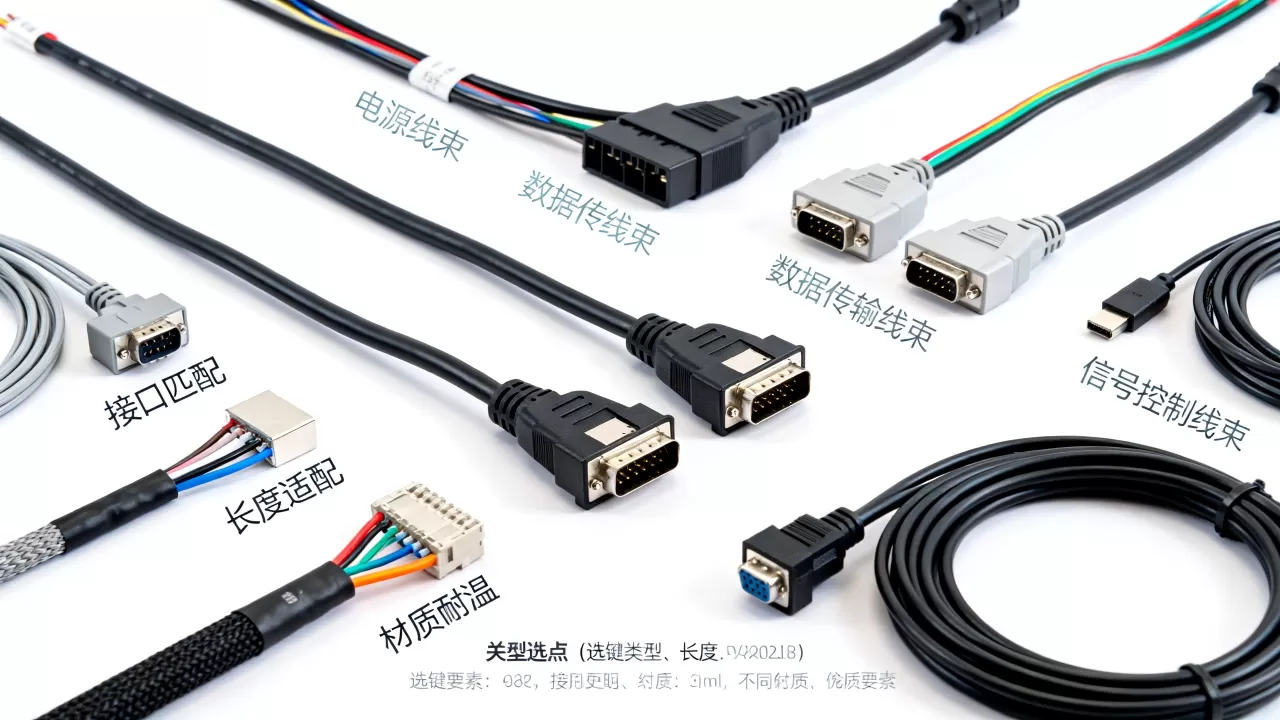

按物理结构与材质分类
服务器线束的物理设计直接影响机箱内部气流走向和维修便捷性。
成品线束与线对板连接器线束
- 成品线束：两端已压接好连接器，即插即用，更换便捷，但受限于标准长度
- 线对板连接器线束：一端连接器固定于PCB板，另一端自由布线，适合定制化内部布局，但装配工艺要求较高
普通铜缆线束与高速差分线束
普通铜缆线束用于电源和低速信号传输,成本较低，但带宽有限，高速差分线束则采用双绞线结构，通过差分信号传输抵消外部共模干扰，是PCIe、SAS、万兆以太网的首选方案。
| 线束类型 | 适用场景 | 典型速率 | 抗干扰能力 | 成本区间 |
|---|---|---|---|---|
| 电源线束 | 整机供电 | 直流 | 一般 | 较低 |
| 信号线束 | 状态监控/控制 | Kbps-Mbps | 中 | 低 |
| 高速数据线束 | 存储/网络/GPU互联 | Gbps-Tbps | 强 | 高 |
| 风扇线束 | 散热管理 | 低频 | 中 | 最低 |

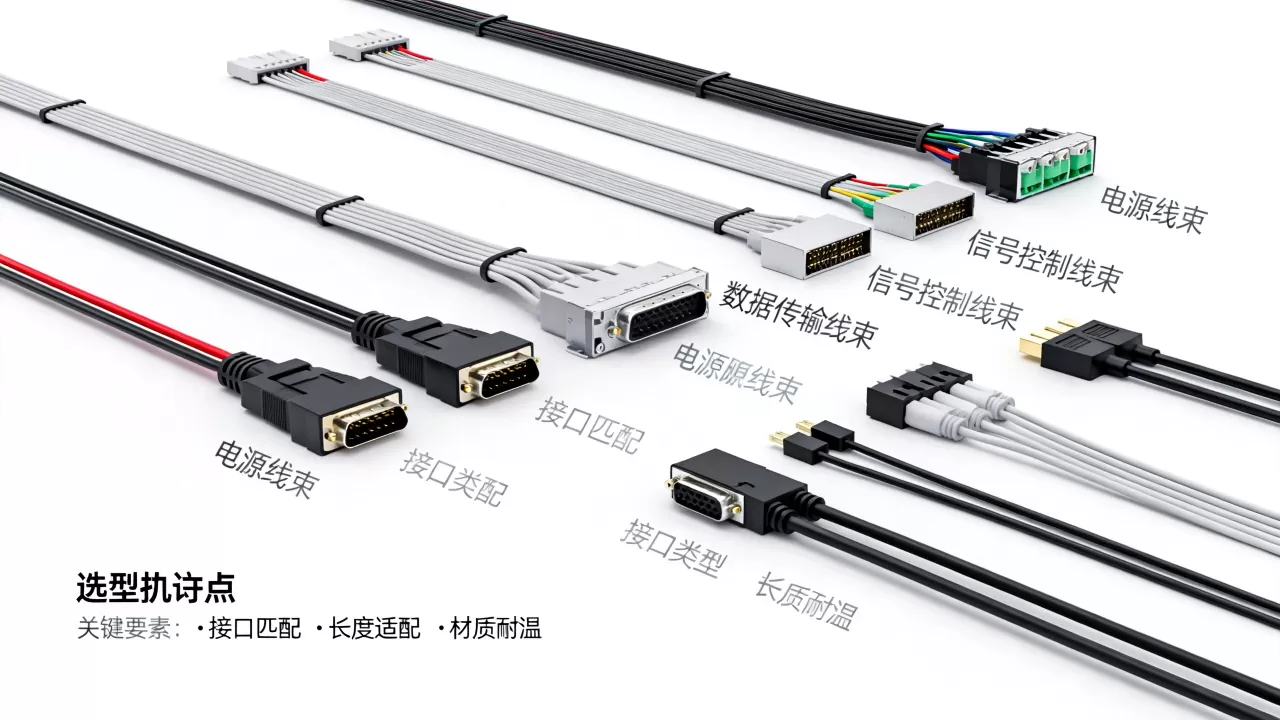

服务器线束怎么选：场景化选型指南
不同应用场景对线束的核心诉求差异很大,选型时需要结合服务器线束价格与性能目标做平衡。
通用机架服务器：性价比优先
这类服务器用于Web服务、数据库等常规业务，线束选型重点在于可靠性和成本控制，电源线束采用标准AWG规格，数据线束选择SATA或SAS标准线缆即可，无需过度设计，多数情况下，通用服务器线束成本占整机物料成本的3%至5%即可满足需求。
AI训练服务器：性能与散热并重
AI服务器GPU功耗动辄700W以上，且需要高密度并行计算，此时电源线束需选用12VHPWR高规格接口，数据线束必须采用支持PCIe 5.0或NVLink的高速线缆，AI服务器的线束布局需避开GPU散热风道，否则会造成局部热点，近年来，不少AI服务器厂商开始采用液冷方案，对线束的耐液冷介质腐蚀性能提出了更高要求。
边缘计算与存储服务器：空间受限
边缘服务器机箱高度往往只有1U或2U，内部空间极度紧凑，此时应选用超柔线束，其导体采用多股细铜丝绞合，弯曲半径可小于线径的5倍，便于在狭窄空间内走线，存储服务器则需重点关注SAS线束的端口密度，尽量选择支持多通道的一体式线束，减少线缆数量。
服务器线束安装与维护实操要点
正确的安装和维护能显著延长线束寿命,降低故障率，以下是可验证的实操步骤：
安装阶段：
- 理线顺序：先安装电源线束，再布置信号线束，最后走数据线束，避免信号线与电源线平行长距离走线
- 固定方式：使用扎带或魔术贴固定线束，但不要扎得太紧，留出约1至2毫米的松弛度，防止线芯受压变形
- 弯曲半径：高速数据线束弯曲半径不应小于线径的10倍，否则会导致阻抗突变，引发信号反射
维护阶段：
- 定期检查：每季度检查一次线束端子插拔力，松动端子会导致接触电阻增大，引起局部过热
- 清洁方式：使用无水酒精和防静电刷清洁连接器触点，禁止使用普通湿布擦拭
- 更换标准：当线束外皮出现龟裂、变色或端子氧化发黑时，应立即更换，无需等待故障发生
服务器线束定制厂家选择建议
对于批量部署服务器的企业,直接采购原厂线束成本较高，不少团队会考虑服务器线束定制厂家，选择时需重点考察以下维度：
- 认证资质：是否通过UL认证、RoHS认证和ISO9001体系认证
- 测试能力：是否配备TDR（时域反射计）测试仪、耐压测试仪和线束综合测试仪
- 打样周期：标准线束打样周期通常在3至5个工作日，定制连接器则需要10至15天
- 样品验证：务必要求厂家提供插拔寿命测试报告（通常要求500次以上）和耐温测试报告
常见问题解答
服务器线束损坏会有什么表现？
电源线束损坏会导致服务器间歇性重启或无法开机，伴随电源指示灯异常闪烁，信号线束损坏则表现为BMC管理界面无法读取传感器数据，风扇转速失控，数据线束损坏最典型的表现是存储盘掉线或网络丢包率上升，此时通过接口日志可看到大量CRC（循环冗余校验）错误计数。
如何区分服务器线束的质量好坏？
优质线束的端子插拔力清晰、手感干脆，线缆外皮绝缘层厚薄均匀，印字清晰且不易擦除，劣质线束通常存在端子镀层偏薄、线径不足、屏蔽层稀疏等问题，实际验证方法很简单：用万用表量测线束两端对应针脚导通性，再用游标卡尺测量线径，与规格书对比误差应小于05毫米。
服务器线束与普通电脑线束能通用吗？
不能通用,服务器线束在耐温等级（通常要求105℃以上）、阻燃等级（VW-1级）和信号完整性方面远高于普通PC线束，普通电脑线束的线径和屏蔽层设计无法满足服务器7×24小时高负载运行需求，混用可能导致信号干扰甚至引发火灾隐患。
