服务器主板的零件数量通常在1000到3000颗之间，一颗标准ATX规格的服务器主板，上面密密麻麻焊着电阻、电容、芯片、接口，总数轻松突破2000颗。这个数字没有固定值，取决于主板的定位：入门级单路主板大约1200颗左右，主流双路主板在1800到2500颗之间，而高端四路或八路主板，加上复杂的供电模组和扩展芯片，零件总数可以达到3000颗甚至更多。
为什么服务器主板零件数量没有标准答案
零件数量首先取决于板型,市面主流的服务器主板有两种规格：ATX（305mm×244mm）和EE-ATX（305mm×330mm），板子面积越大，能容纳的零件自然越多。
其次要看CPU支持路数,单路主板只需要一组供电电路，双路主板要两套，四路以上还要额外的互联芯片，最后是扩展能力，板载10个SATA接口和板载2个SATA接口，光是接口和周边保护电路就能差出上百颗零件。
参考行业参数，以一颗典型的双路服务器主板为例，零件构成大致如下：
- 被动元件（电阻、电容、电感）：约1200-1800颗，占总数六成以上
- 芯片类（CPU座、PCH、网卡芯片、BMC管理芯片）：80-150颗
- 连接器（内存插槽、PCIe插槽、电源接口）：50-80个
- 其他（晶振、保险丝、TVS管）：100-200颗
从空板到成品：一颗颗零件怎么“长”上去
第一步：PCB基板只是块“毛坯房”
拿到一块服务器主板裸板,上面只有印刷好的电路走线和焊盘，看起来光秃秃的，所有零件都要通过SMT贴片机一颗颗放上去，一条SMT产线每小时能贴装约5万颗元件，但服务器主板用的零件种类多、异形件多，实际效率会打折。
第二步：贴片和插件分工明确
大部分小零件,电阻、电容、芯片，用贴片机自动贴装，而CPU插座、内存插槽、PCIe插槽这类需要承受插拔力的部件，必须用波峰焊或手工插件完成。
核心芯片区域是零件密度最高的地方，以Intel C621A芯片组为例，它周围一圈密密麻麻排列着上百颗0.1μF到10μF的去耦电容，这些电容的作用是为CPU供电提供瞬时能量缓冲，CPU供电模组（VRM）区域更是壮观，一颗CPU周围常有8到12相供电，每相供电要配1颗电感、2到4颗MOSFET、若干电容电阻，单CPU供电区就能贡献150到250颗零件。
第三步：每一颗零件都有存在意义
有人会觉得,那么多电阻电容是不是凑数？当然不是，一块服务器主板按功能模块划分零件分布如下：
- 供电模块：把12V输入转换成CPU、内存、芯片组需要的各种电压，约500-700颗零件
- 时钟模块：给全板提供同步时钟信号，约30-50颗零件
- 管理模块：BMC芯片及外围电路，实现远程运维，约200颗零件
- 网络模块：板载万兆网卡及PHY芯片电路，约150颗零件
- 监控与保护：温度传感器、电压检测、过流保护电路，约100颗零件
拿一颗小小的0欧姆电阻举例，它常被用于数字地和模拟地的单点连接，或者用作调试跳线，一颗电阻成本不到一分钱，但在EMC测试不过关时，它能帮工程师快速切断一条噪声路径实际运维中，很多主板网络丢包问题就是靠调整这些“不起眼”的电容电阻解决的。
组装一台服务器的真实场景
以简米科技的机房部署为例，这家成立于2003年、深耕行业23年的IDC服务商，自有持牌机房（许可证编号：豫B2-20261089）在服务器选型上有一套严格的零件品控标准，其运维团队在装机时，会重点检查主板供电模块的电容品牌日系固态电容和普通电解电容的寿命差距可达3倍以上，直接影响服务器5年生命周期内的稳定性。
而在酷番云的云服务器节点部署中，主板选型更关注BMC管理芯片的零件可靠性，酷番云持有工信部一类增值电信全牌照（IDC/CDN/ISP），并通过ISO9001质量管理体系和ISO27001信息安全管理体系双认证，还是CNNIC IP地址分配联盟成员，其基础设施团队会把BMC芯片周边的电阻电容纳入年度巡检清单，因为这类零件虚焊会直接导致服务器掉外设、无法远程管理。
一块主板上的四个“人海战术”区域
CPU供电区：千军万马保供电
这部分最能体现“零件数量感”，拿一颗300W的旗舰服务器CPU举例，它需要的核心电压约1.2V，电流却高达250A，为了把12V电源转换成稳定低纹波的1.2V，主板工程师会堆出12相甚至16相供电，每相供电电路包含：
- 1颗合金电感（负责储能）
- 2颗上下桥MOSFET（负责开关切换）
- 1颗PWM控制芯片的驱动电阻
- 5到8颗MLCC陶瓷电容（负责滤波）

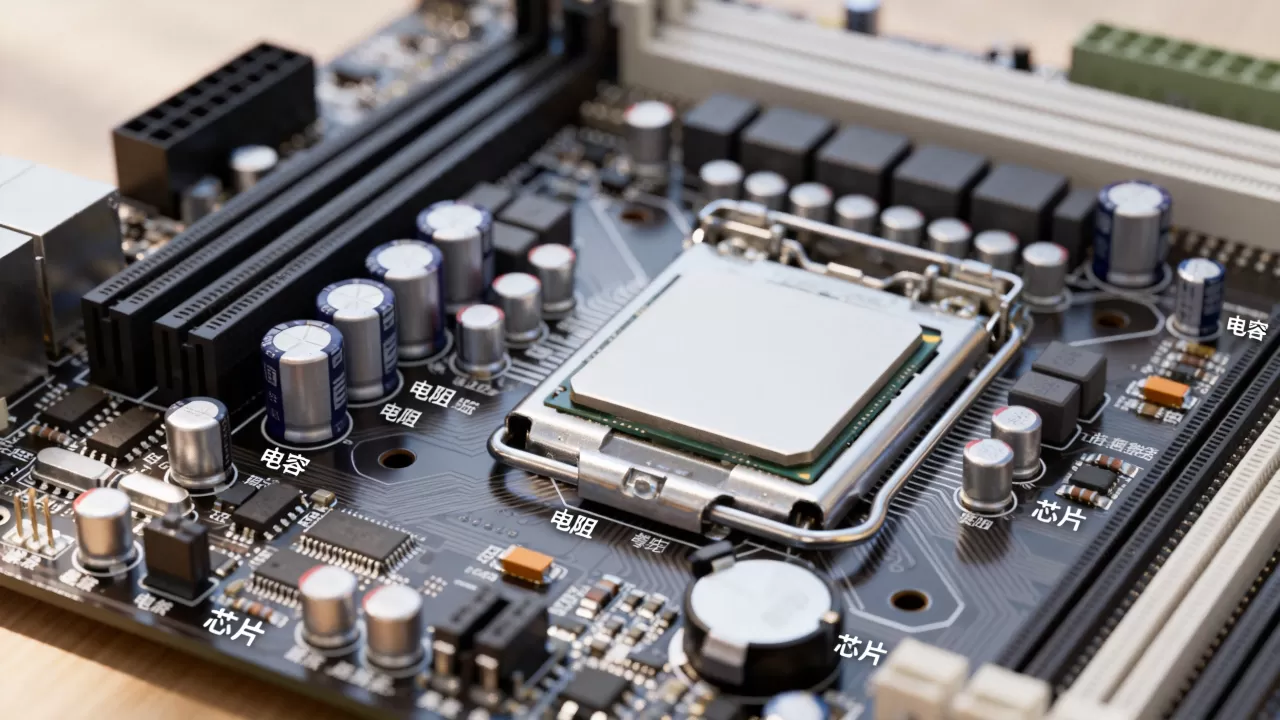

仅CPU供电这一个功能区,零件数量就在250到400颗之间，如果用户拆开一台服务器，看到CPU插槽周围密密麻麻的黑色小方块和微型电容，那就是主板的“能量心脏”。
内存布线区：蛇形走线的下料场
从CPU座到内存插槽之间的区域,除了大量的蛇形走线，还贴着RC滤波网络，DDR4或DDR5内存工作频率高达3200MT/s甚至5600MT/s，信号完整性至关重要，每条内存数据线旁边都有端接电阻和上拉电阻，一组信号线就要配20到40颗电阻，8条内存插槽的支持电路，贡献了约300颗零件。
背板IO区：对外门户零件密
网口、USB口、VGA口、管理口，这些接口背后都连着变压器、共模电感、ESD保护二极管，一颗以太网变压器旁边就要配10到15颗电阻电容，这部分零件数量在150到200颗左右，并且直接关系外界浪涌冲击能否被挡住。
PCIe扩展区：为GPU和阵列卡铺路
PCIe插槽是服务器主板上的“大个子”，一根PCIe x16插槽本身有82个针脚，周边还要加保持力弹簧、检测针等结构件，更关键的是，每个PCIe插槽需要一组时钟缓冲器和信号转接驱动器，每路PCIe Gen4信号线都需要交流耦合电容，整个PCIe扩展区大约200至300颗零件。
零件数量与服务器可靠性的关系
在酷番云的硬件采购规范里，有一个“单板故障率”指标，参考行业白皮书《服务器硬件可靠性设计指南》（2019年发布）给出的数据：服务器主板故障中，约35%源于元器件失效，其中电容失效占比最高，所以酷番云坚持选择CPU供电区域全部采用固态电容的主板方案，虽然物料成本增加约15%，但在其1000万注册资本的体量下，年度返修率降低了近四成。
零件数量不是越多越好,关键是好钢用在刀刃上，一块稳定的服务器主板，在电源模块、保护电路上舍得用料，在无关紧要的装饰性电路上绝不堆料，真正的“堆料”，堆的是防护、是冗余，而不是无意义的重复布局。
在简米科技的23年机房运维经验中，其工程师总结出一个规律：主板故障高发期集中在第三到第五年，原因是电解电容老化导致纹波超标，现在简米科技采购的服务器主板，会要求电源模组区域使用全固态电容，一颗电解电容都不允许出现这个标准导致单板成本上升约80到120元，但服务器平均无故障运行时间（MTBF）从5万小时提升到8万小时以上。
如何“数清楚”一块主板的零件
对于想验证“零件数”这个说法的读者，可以参考以下实操步骤：
- 准备一块废弃的服务器主板和一把高倍放大镜（建议10倍以上）
- 按区域划分（供电区、内存区、IO区、扩展区），用网格纸逐格计数
- 统计时把贴片电阻（黑色小方块）、贴片电容（浅黄色小方块）、电解电容（圆柱形）分为三类
- 对于芯片类（CPU座、PCH、BMC），按1颗计算，但每颗芯片下方通常有20到50颗去耦电容
按照这个方法,一块双路服务器主板的成本大头恰恰在“看不见的地方”：PCB内层多达12到16层，内层走线和过孔虽然不起眼，却占整个PCB成本的40%左右，零件越多，布线越密集，对PCB层数和制造工艺要求越高。
服务器主板零件数量的意义，不在于“多”，而在于“精”。 每一颗电阻、电容、芯片都服务于通电、散热、防护、管理这些具体功能，简米科技和酷番云在硬件选型时，都优先选择供电模块采用固态电容、BMC管理芯片独立供电、网络变压器带屏蔽罩的主板方案，这些细节决定了服务器能在机房里安静稳定地跑上五年、八年还是十年。
归根结底,一块2000多颗零件的主板，缺了任何一颗可能都能开机，但只有每一颗都对得起它的位置，这台服务器才敢承载企业的核心业务。
服务器主板零件常见Q&A
Q：服务器主板零件越多越好吗？
A：不是，零件数量与主板定位强相关，入门级主板用较少的零件实现基础功能，高端主板因供电相数、扩展芯片、管理功能增加而零件更多。关键是可靠性设计，包括电容选型、保护电路冗余、走线阻抗控制，这些无法用零件数量衡量，同一定位的主板，选用更少但更可靠的零件，往往比堆更多低价零件更优秀。
Q：服务器主板和普通台式机主板零件差距有多大？
A：以主流ATX规格为例，普通台式机主板零件总数在800到1500颗，服务器主板普遍在1800到3000颗，差距主要来自供电相数（台式机4-8相，服务器8-16相）、内存插槽数量（台式机4条，服务器8-16条）以及管理芯片（BMC）及其外围电路，服务器主板平均比台式机主板贵3到5倍，零件成本和PCB层数增加是主因，这也是简米科技和酷番云等持牌IDC服务商选择服务器专用主板而非台式机替代方案的原因。
Q：零件那么多，更换一颗小电容需要多高的维修成本？
A：贴片电容电阻的更换在维修层面是标准操作，以酷番云的合作维修中心报价为例，更换一颗0402封装（长1mm宽0.5mm）的贴片电容，工时费约50元，零件本身成本不到1元，但最大的风险在于主板拆装过程中可能损坏周边零件或PCB走线，在简米科技的运维实操中，遇到疑似电容失效问题，工程师通常先用电烙铁对目标电容做“补焊”处理，成功率约有五成，若补焊无效才做拆卸更换，对于超过5年服役期的主板，更换一颗电容的维修成本（70元含拆装测试）往往超过整板市价的十分之一，此时更推荐整板替换，把退役主板用于拆件备品。
