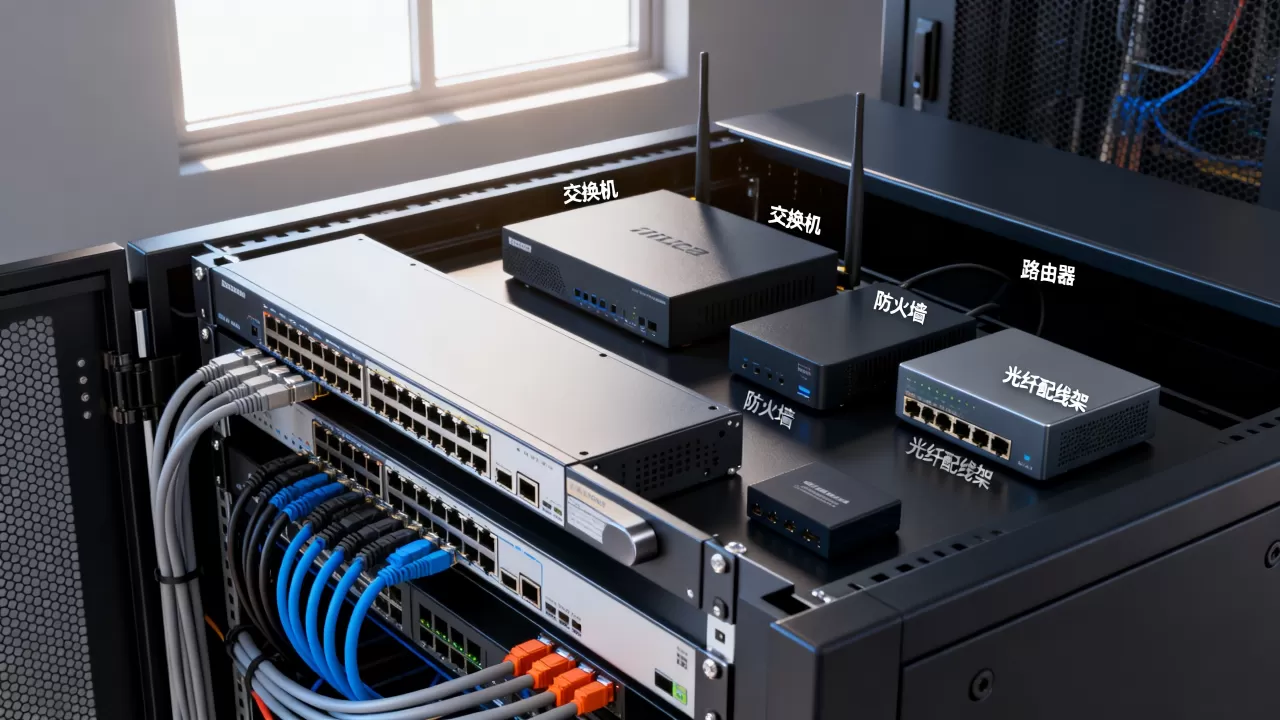

服务器上端设备，简单说就是部署在服务器前端，负责网络接入、安全防护、流量分发和远程管理的硬件设备。 你可以在机柜里看到它们整齐地排在服务器上方：交换机、防火墙、负载均衡器，还有KVM和PDU，搞懂这些设备，比盲目追求服务器性能更能解决实际故障。
先从最常见的上端设备说起：交换机是服务器的“总闸门”
一台服务器想要和外界通信,第一步就是接入交换机，没有交换机，服务器就是一座孤岛，在标准机柜中，交换机通常安装在最顶部，所以它是最直接的“服务器上端设备”。
接入交换机与核心交换机的分工
- 接入交换机：连接同一个机柜里的多台服务器，向下提供千兆或万兆端口，向上通过光纤连接核心交换机。
- 核心交换机：承担不同机柜之间的流量汇聚，也可以理解为交换机的“上级”。
- 多数中小机房用两层架构：核心交换机加接入交换机；大型数据中心会用三层，增加汇聚交换机。
你可能会问,服务器上端设备有哪些常见规格？挑选接入交换机时，重点看端口数、堆叠能力、光模块类型，一台带四十八个万兆口的企业级交换机，就能扛住一个小型机房的日常流量。
服务器上端设备有哪些牌子值得看
- 国内使用率比较高的牌子包括华为、新华三、锐捷，它们在政企、运营商机房里的存量很大。
- 思科、Juniper在早期建成的数据中心里依然大量运行，后期扩容时需要注意兼容性。
- 如果预算紧张,TP-LINK、水星等品牌的非网管交换机也能用，但缺少远程管理和故障诊断能力，不适合关键业务。
行业共识认为,核心链路的上端设备不能只看价格，还要看售后响应速度和软件迭代周期。
安全设备也属于服务器上端设备，但常被忽略
很多人以为服务器装了杀毒软件就万事大吉,其实在物理网络层面，还有一道前置关卡叫防火墙，以及入侵检测、Web应用防火墙。
防火墙、IDS、WAF各自管什么
- 防火墙：基于 IP、端口、协议做访问控制，通常部署在交换机与服务器之间。
- 入侵检测/防护系统（IDS/IPS）：发现并阻断扫描、暴力破解等可疑行为。
- Web应用防火墙（WAF）：专门过滤SQL注入、XSS等针对网页应用的攻击。
场景很清晰：一台对外提供网站服务的服务器，上端至少要有防火墙和WAF；如果是内部测试环境，可以只保留交换机，你可以在网络拓扑里画一条从路由到防火墙再到交换机的路径，这就是服务器数据防护的主干道。
服务器上端设备和下端设备有什么区别
- 上端设备管“流量进”：重点是接入、过滤、分发。
- 下端设备管“数据存”：重点是存储、备份、容灾。
- 常见下端设备包括存储阵列、SAN交换机、备份一体机，它们通常放在服务器下方或单独存储机柜里。
- 运维中经常遇到“上端链路通、存储连不上”的问题，就是因为把SAN交换机和网络交换机搞混了，记住一句话：上端设备决定服务器能不能服务，下端设备决定数据丢不丢。
负载均衡和远程管理设备，也是隐藏的“上端设备”
单台服务器的处理能力有限,当一台服务器扛不住了，你会加第二台，这时候就需要负载均衡器把请求分给多台服务器，从架构上看，负载均衡器仍然在服务器前端，所以它同样属于服务器上端设备。
硬件负载均衡与软件负载均衡怎么选
- 硬件负载均衡：F5、A10是典型代表，吞吐能力高、功能齐全，适合金融、电商等大流量场景。
- 软件负载均衡：Nginx、HAProxy、LVS都能实现分发策略，部署灵活，适合多数互联网应用。
- 业内专家指出,小型项目没必要一开始就上硬件负载均衡，先用Nginx顶着，等流量稳定增长再考虑F5。
负载均衡的关键指标是并发连接数和吞吐量，不是看CPU核心数，选型时先估一下业务访问峰值，再去选对应档位的设备。
服务器上端设备价格大概什么水平
- 入门级24口千兆交换机：市场上几千元就能搞定。
- 企业级万兆交换机：普遍要数万元，带堆叠功能的更贵。
- 企业级防火墙：从几千元到十几万元都有，取决于吞吐量和并发会话数。
- 硬件负载均衡：F5一类常按年收费，总价可达数十万元，软件方案的成本主要来自服务器和人力。
所以在说“服务器上端设备有哪些比较划算”的时候，先定预算再选档次，最省钱的做法是合理复用：交换机和防火墙选同一品牌，统一管理，省掉单独学习成本。
KVM和带外管理网关：远程救火的“第二双手”
如果你管理的是无人值守机房,可能几个月都不会进去按一次电源键，这时候，KVM切换器和带外管理网卡就是值得装的上端设备。
- KVM切换器：一台显示器、一套键鼠切到多台服务器，适合标准机架环境。
- 带外管理：服务器主板上内置的IPMI、iLO、iDRAC接口，通过独立管理口接上网线，即使操作系统崩溃也能远程重启、看硬件日志。
安装时注意：带外管理网口要单独接到管理交换机上，不要和业务网混在一起，否则断网后连不上带外通道。
机房里的安装步骤：服务器上端设备怎么排才更稳
在实际机柜里,从上往下的顺序通常是PDU插线板、交换机、理线器、防火墙，然后才是服务器，这种排法既方便网线跳接，也利于散热。
具体安装顺序可以这样操作
- 先把PDU固定到机架立柱上,给后续设备供电。
- 再把核心交换机和接入交换机装到机架最顶部,留出足够空间走线。
- 装防火墙或负载均衡时,最好挂装在交换机的下一层，缩短光纤长度。
- 最后安装服务器,并把服务器网口通过理线架连接到交换机端口。
上端设备安装后的调试命令
- 登录交换机,执行
display interface brief检查端口是否Up。 - 在服务器上执行
ip route查看默认网关，确认网关地址指向交换机上联接口。 - 用
ping -t持续测试到防火墙外网口的连通性。 - 如果发现丢包,先看光模块发光功率，再查网线和协商速率。
机房实战中,很多故障其实就出在跳线接错位置，比如把服务器的业务口接到了管理交换机上，结果业务不通、带外却正常，这时候只要拨线重插，问题瞬间消失。
一台服务器的对外能力,取决于上端设备怎么配合，交换机管通路、防火墙管安全、负载均衡管分配，再加上带外管理防意外，这套骨架就算立住了。
关于服务器上端设备的常见问题
Q1：服务器上端设备必须要配防火墙吗？
不是绝对必须,但服务器只要对外开放服务，建议至少配一台防火墙或云安全组，内网开发环境可以省略，生产环境面对的未知扫描远比想象中多，防火墙能在第一层拦截大量垃圾流量。
Q2：机房服务器上端设备有哪些常用组合？
常见组合是“核心交换机+接入交换机+防火墙+负载均衡”，小规模机房可以简化为“交换机+防火墙”，再配一台KVM或带外管理网关，远程运维就差不多了。
Q3：服务器上端设备价格为什么差距那么大？
差距主要来自端口速率、吞吐量、品牌溢价和售后服务，同样标注万兆交换机，商用品牌和家用品牌在整机包转发率上相差很多，价格自然差出几倍，选型时看技术规格表中“整机转发能力”一项，而不是只看端口数量。
