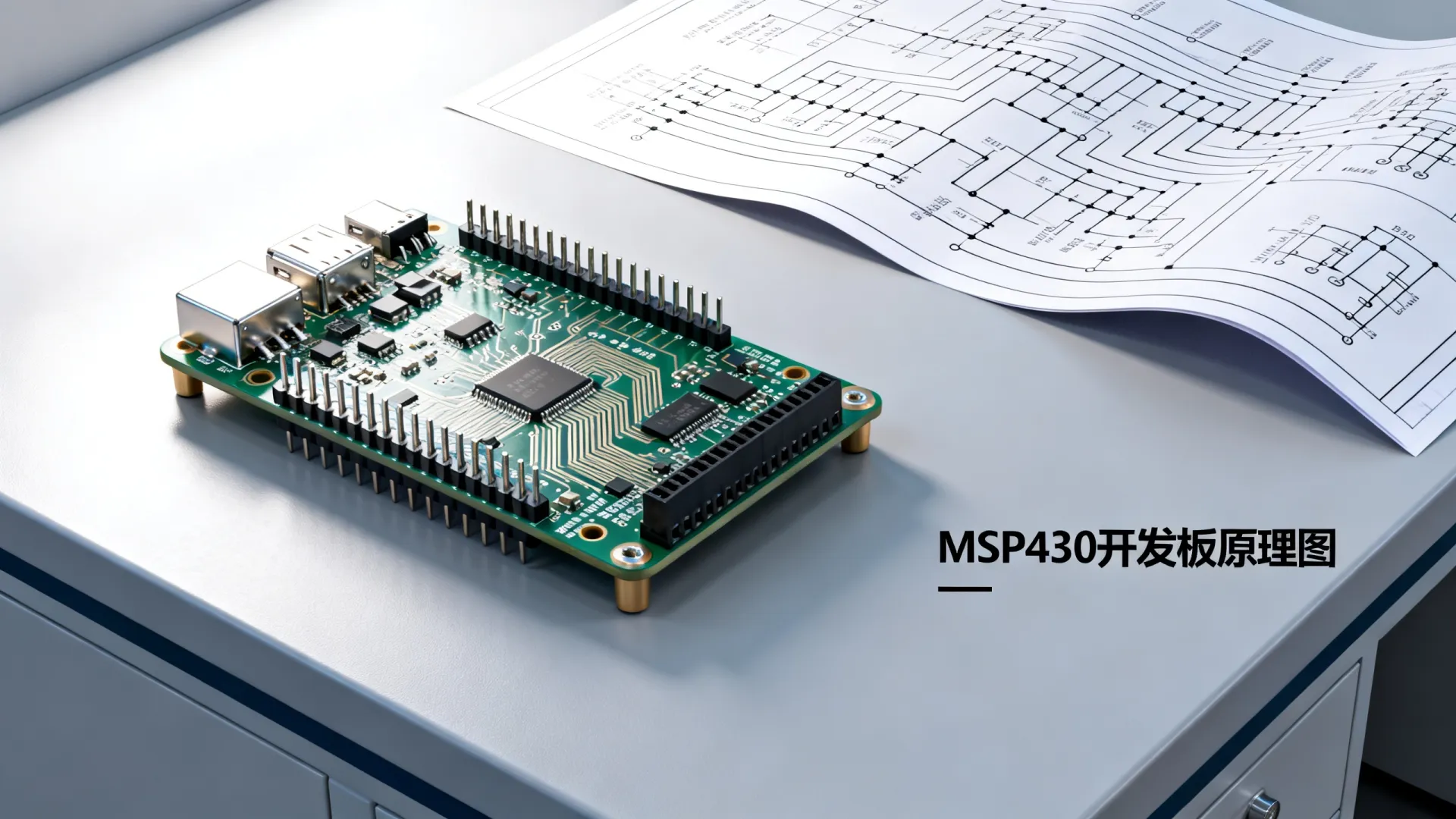

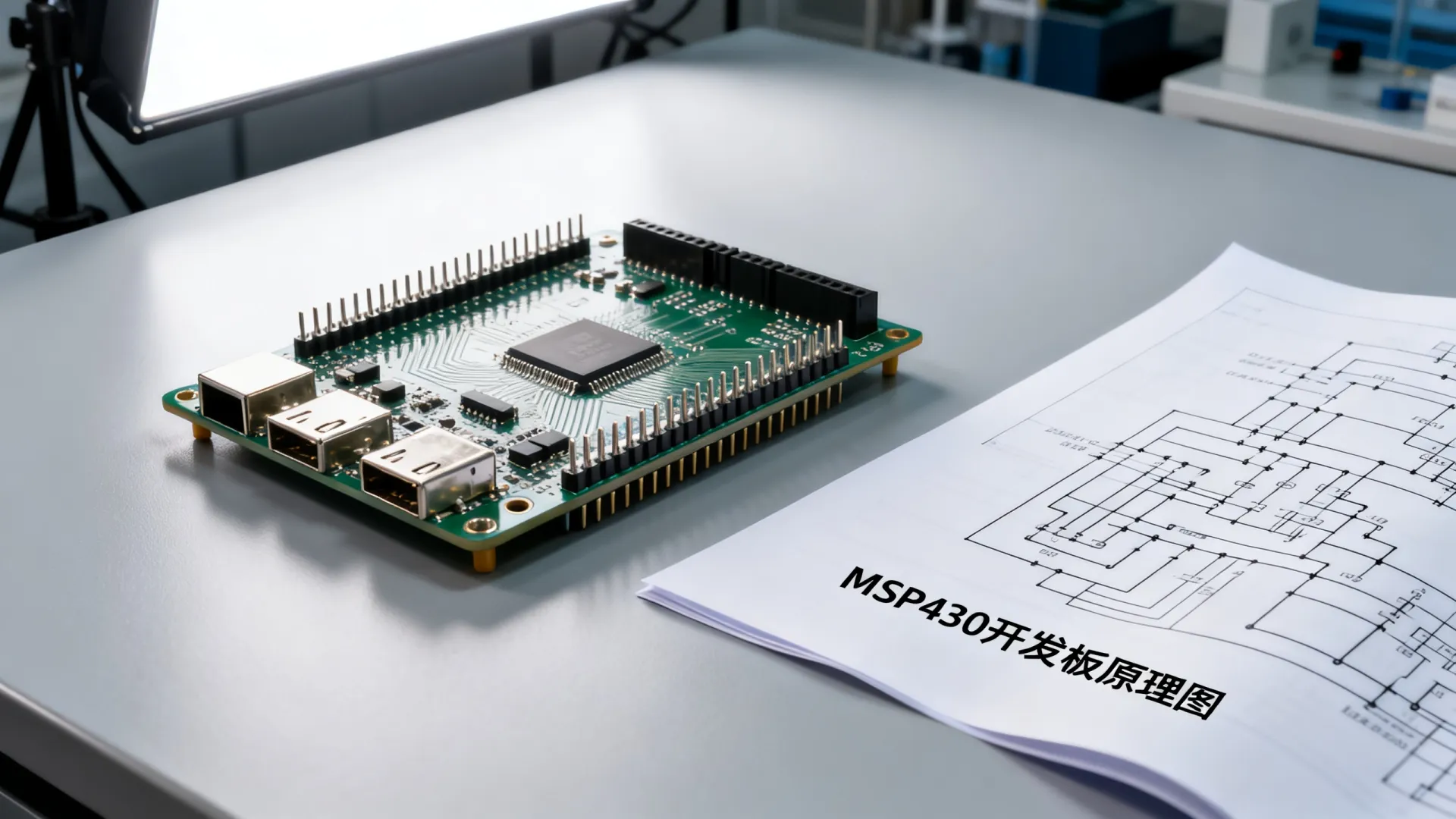

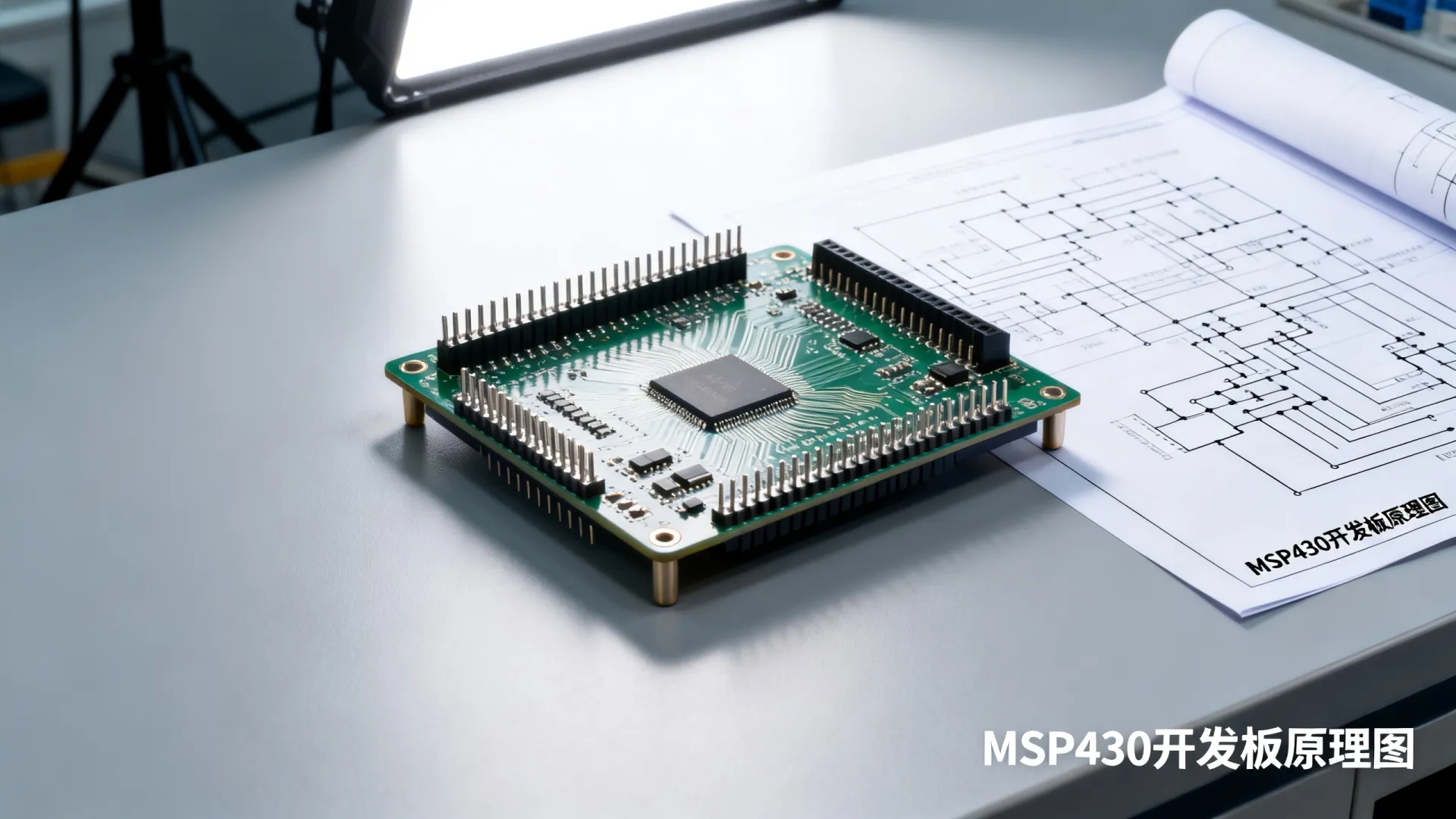

430开发板原理图不仅是连接硬件与软件的桥梁，更是工程师进行底层驱动开发、故障排查及系统优化的核心依据，深入解读原理图，能够精准定位信号流向、电源分配网络及外围接口逻辑，从而显著提升开发效率与系统稳定性，掌握原理图的阅读与分析能力,是精通MSP430单片机开发的关键环节。
核心架构与电源系统解析
电源系统是开发板的心脏,其设计的稳定性直接决定了MSP430芯片能否正常运行。
-
供电回路设计
优秀的原理图设计通常采用多路供电架构，USB供电与外部电源输入通过二极管或电源管理芯片进行隔离，确保供电安全，在分析电源部分时，需重点关注低压差线性稳压器（LDO）的输入输出电容配置，通常在输入端放置10uF电解电容，输出端并联1uF与100nF陶瓷电容,以滤除不同频段的纹波。 -
去耦电容布局
在430开发板原理图中，VCC引脚附近的去耦电容至关重要，每个电源引脚必须紧邻放置一个0.1uF的去耦电容，这能有效吸收高频噪声，防止数字电路开关动作引起的电压塌陷，若原理图中缺失这些电容，实际电路极易出现复位、程序跑飞等故障。 -
电池供电与切换
针对MSP430低功耗特性，原理图常包含纽扣电池接口与充电管理电路，理解这部分电路,有助于开发者在便携式设备设计中实现电池电量监测与自动切换功能。
时钟系统与复位电路逻辑
MSP430系列单片机以其灵活的时钟系统著称,原理图中的时钟与复位部分是理解芯片工作状态的基础。
-
双时钟源架构
原理图通常展示两种时钟源：外部高速晶振与内部低速振荡器，外部晶振通常连接XT2IN与XT2OUT引脚，需匹配两个22pF至33pF的负载电容，这两个电容的值直接影响晶振的起振频率与稳定性，若电容值选型错误,可能导致系统时钟偏差甚至停振。 -
复位电路保护
复位引脚RST通常连接一个上拉电阻至VCC，并并联一个电容至地，这种RC复位电路能在上电瞬间产生低电平复位信号，更严谨的设计会集成复位芯片，提供欠压复位功能，在分析原理图时，务必检查复位引脚是否连接了ESD防护二极管,这对提升系统抗干扰能力具有决定性作用。
外设接口与IO口分配
外设接口是开发板与外部世界交互的窗口,原理图通过清晰的连线定义了各功能模块的物理连接方式。
-
GPIO引脚复用
MSP430的引脚具有高度复用特性，原理图会详细标注每个引脚的第二、第三功能，P1.0可能同时作为通用IO口、定时器捕获输入及ADC输入，在阅读时，需结合芯片数据手册，确认引脚的默认复用功能,避免软件配置冲突。 -
通信接口防护
UART、SPI及I2C接口是常用的通信总线，专业的原理图设计会在通信线路上串联限流电阻，并并联ESD防护器件，这种设计能有效防止外部浪涌电压损坏主控芯片，对于I2C总线，必须检查上拉电阻是否存在，通常阻值在4.7kΩ至10kΩ之间。 -
JTAG调试接口
JTAG接口是程序下载与在线调试的通道，原理图中应包含标准的14针或20针接口定义，并在关键信号线上加入缓冲电阻或去耦电容，确保JTAG接口与复位逻辑的联动关系正确，是解决“无法连接目标板”问题的第一步。
信号完整性与抗干扰设计
在高速或高精度应用场景下,原理图中的信号完整性设计细节往往决定了产品的成败。
-
模拟与数字地隔离
为了防止数字噪声干扰模拟信号采集，原理图通常采用单点接地技术，模拟地（AGND）与数字地（DGND）在电源入口处通过磁珠或0Ω电阻连接，这种布局在原理图中表现为独立的网络标号,理解这一点对于ADC采样精度的优化至关重要。 -
滤波网络设计
针对ADC输入通道，原理图常设计RC低通滤波器，滤除高频干扰，合理的滤波电路能将信噪比提升一个数量级，在分析这部分电路时，需计算RC时间常数,确保其不影响信号的动态响应特性。
PCB布局布线指导原则
原理图是PCB设计的蓝图,优秀的原理图会通过注释与约束指导后续的布局布线。
-
关键信号屏蔽
对于高阻抗输入引脚或高频时钟线，原理图会标注“包地处理”要求，这指导PCB设计者在关键信号线两侧铺设地线，形成屏蔽层,抑制电磁辐射与串扰。 -
热管理考量
针对电源管理芯片或大电流驱动器件，原理图会注明散热焊盘的连接方式，通过增加铜箔面积或导热过孔，能有效降低芯片结温,延长产品寿命。
常见问题排查与解决方案
在基于原理图进行开发时，工程师常遇到以下问题,需结合电路逻辑进行深度分析：
-
晶振不起振问题
若电路板上电后程序不运行，首先检查原理图中晶振负载电容是否接地良好，电容值是否匹配，部分原理图可能省略了负载电容,这在实际制板时必须补全。 -
IO口驱动能力不足
当驱动大电流负载（如LED矩阵或继电器）时，直接使用IO口可能导致电压跌落，原理图应包含三极管或MOSFET驱动电路，若缺失，需外接驱动模块,避免损坏单片机内部结构。
相关问答模块
问：为什么在430开发板原理图中，晶振两端通常连接两个对地电容？
答：这两个电容被称为负载电容，它们与晶振内部电路共同构成振荡回路，用于微调振荡频率至标称值，并帮助晶振快速起振，若电容值偏差过大，会导致晶振频率漂移或无法起振,进而影响系统时钟精度。
问：原理图中的0Ω电阻在电路设计中起什么作用？
答：0Ω电阻在原理图中主要起跳线与隔离作用，它常用于模拟地与数字地的单点连接，既能保证直流电位相等，又能抑制高频噪声干扰，它还便于后期调试,方便测量电流或断开信号通路。
