如何学习神舟三号开发板？神舟三号开发板入门教程

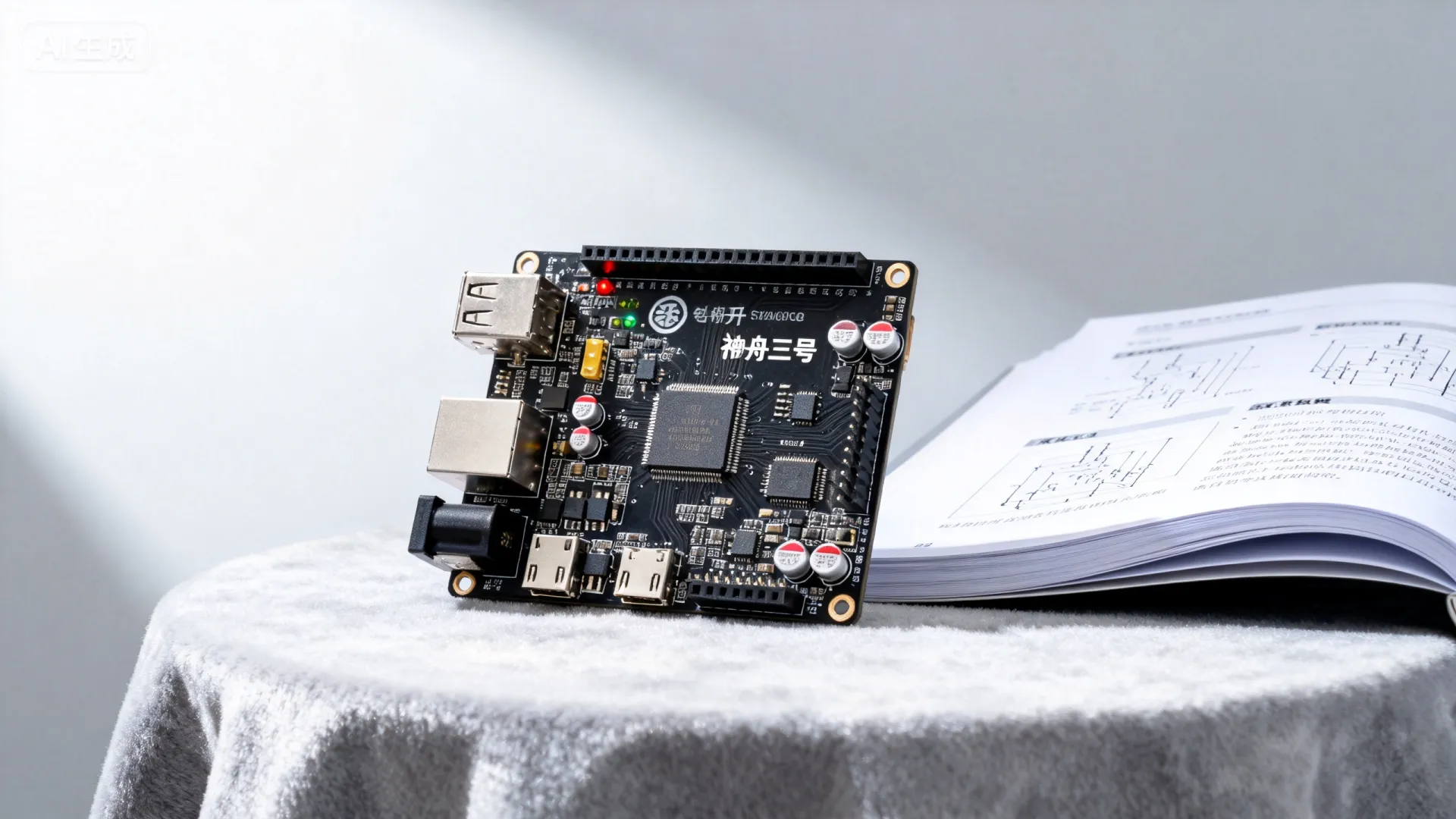

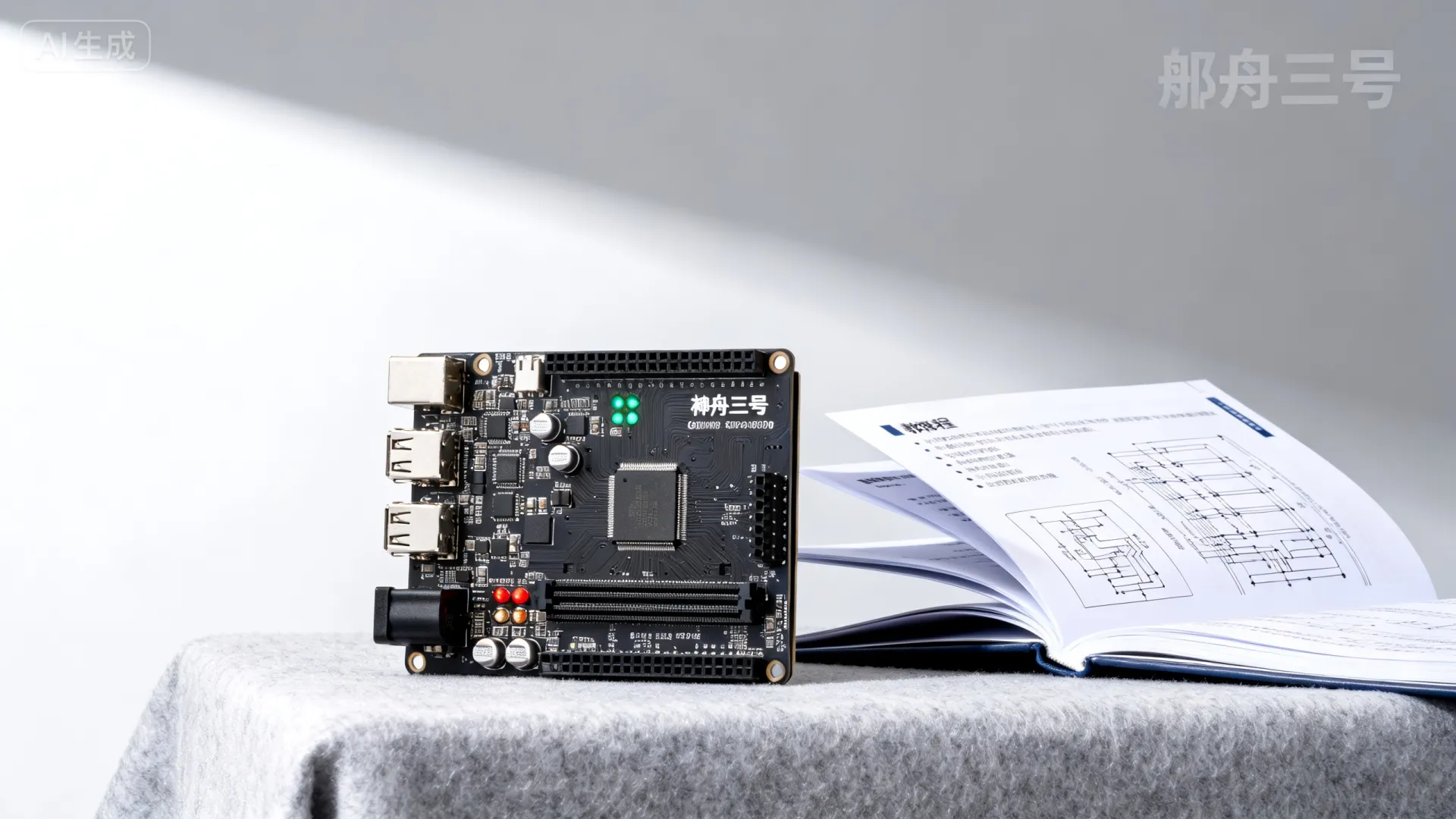

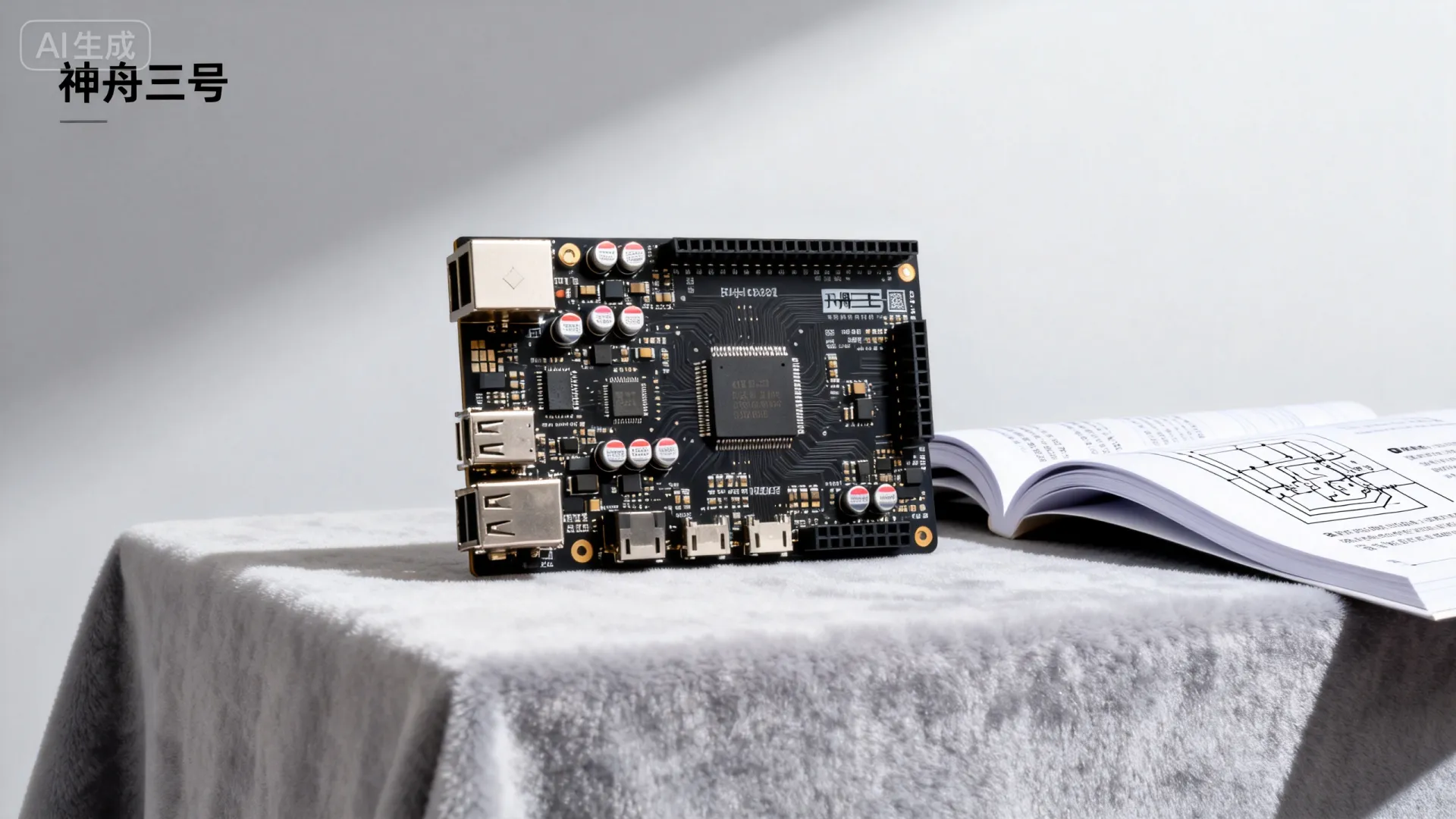

神舟三号开发板是一款基于强大ARM Cortex-M3内核（STM32F103VET6微控制器）的嵌入式学习与开发平台，它集成了丰富的外设资源，是学习STM32、进行项目原型开发的理想选择，本教程将引导您从零开始，逐步掌握在神舟三号开发板上进行程序开发的核心流程和关键技巧。

开发环境搭建：坚实的起点

在动手编写代码前,一个稳定高效的开发环境是基石，对于神舟三号开发板（STM32F103系列），主流选择有：

1. Keil MDK-ARM (uVision)： 行业标准IDE之一，功能强大，调试方便，对STM32支持完善，需安装对应的STM32 Device Family Pack (DFP)。
2. STM32CubeIDE： ST官方推出的免费集成开发环境，基于Eclipse，集成了STM32CubeMX配置工具，图形化配置外设非常便捷，代码生成效率高。强烈推荐初学者使用此环境。
3. IAR Embedded Workbench： 另一款商业级专业IDE，性能优异，优化效果好。
4. 搭配工具链 (GCC Arm)： 如 PlatformIO (VSCode插件) 或 System Workbench for STM32 (SW4STM32)，提供更灵活的开源开发体验。

基础步骤：

• 下载并安装 您选择的IDE（如STM32CubeIDE）。
• 连接开发板： 使用USB线（通常连接板载的USB转串口接口）将神舟三号开发板连接到电脑，确保安装了正确的USB驱动程序（通常IDE安装包会包含或自动安装）。
• 安装/更新固件包： 在IDE中（如STM32CubeIDE），确保安装了针对STM32F1 Series的HAL库、LL库或标准外设库（SPL）支持包，HAL库（硬件抽象层）是目前ST主推的库，跨系列兼容性好，开发效率高。

第一个程序：点亮LED (GPIO输出控制)

控制LED闪烁是嵌入式世界的“Hello World”，神舟三号开发板通常板载多个用户LED（如连接在PC13、PC14、PC15等引脚）。

使用STM32CubeIDE的步骤：

1. 创建新工程： 启动STM32CubeIDE -> File -> New -> STM32 Project。

2. 选择MCU： 在搜索框中输入STM32F103VETx，选中它并点击Next。

3. 配置工程： 输入工程名（如HSZ3_LED_Blink），选择工程路径，点击Finish，此时STM32CubeMX配置界面会自动打开。



4. 图形化配置：

   • 系统时钟 (SYS)： 在System Core -> SYS中，将Debug设置为Serial Wire（使用板载ST-LINK调试器）。
   • 时钟配置 (RCC)： 在System Core -> RCC中，将High Speed Clock (HSE)设置为Crystal/Ceramic Resonator（使用外部8MHz晶振）。
   • GPIO配置： 在左侧引脚图中找到连接LED的引脚（例如PC13），点击该引脚，选择GPIO_Output，在右侧的GPIO配置标签页中，可以设置：
     • GPIO output level： 初始电平（低电平点亮LED则设为High，高电平点亮则设为Low）。
     • GPIO mode： Output Push Pull (推挽输出)。
     • GPIO Pull-up/Pull-down： 通常选择No pull-up and no pull-down。
     • Maximum output speed： Low (LED控制无需高速)。
   • 时钟树配置： 点击顶部Clock Configuration标签页，通常HSE输入为8MHz，通过PLL倍频到72MHz（STM32F103的最高主频），STM32CubeMX会自动计算并设置PLL参数，确保HCLK (MHz)显示为72。

5. 生成代码： 点击顶部工具栏的Project -> Generate Code或齿轮图标，IDE会根据配置生成初始化代码。

6. 编写用户代码： 回到代码编辑界面，在Core/Src/main.c文件中，找到main()函数内部的while (1)主循环。

7. 添加闪烁逻辑： 在while (1)循环内添加以下代码（假设LED在PC13，低电平点亮）：

   / USER CODE BEGIN WHILE /
   while (1)
   {
       HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET); // 点亮LED (低电平)
       HAL_Delay(500); // 延时500毫秒
       HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);   // 熄灭LED (高电平)
       HAL_Delay(500); // 延时500毫秒
       / USER CODE END WHILE /
       / USER CODE BEGIN 3 /
   }
   / USER CODE END 3 /

   • HAL_GPIO_WritePin(Port, Pin, PinState)： 设置指定GPIO引脚的电平。
   • HAL_Delay(ms)： 提供毫秒级延时（基于SysTick定时器）。

8. 编译与下载： 点击工具栏的Build（锤子图标）编译工程，成功编译后，点击Debug（虫子图标）或Run（绿色三角图标），程序会自动下载到开发板并开始运行（或进入调试模式），观察板载LED是否开始闪烁。

深入中断系统：响应外部事件 (以按键为例)

轮询（如不断检查按键状态）效率低下，中断能即时响应外部事件（如按键按下），神舟三号开发板通常板载用户按键（如连接在PA0，对应外部中断线0）。

配置步骤 (STM32CubeMX)：

1. 在现有工程或新工程中： 打开STM32CubeMX配置。
2. 配置按键引脚 (如PA0)：
   • 点击PA0引脚,选择GPIO_EXTI0（表示连接到外部中断线0）。
   • 在右侧GPIO配置标签页中：
     • GPIO mode： External Interrupt Mode with Rising/Falling edge trigger detection (上升沿/下降沿触发)。
     • GPIO Pull-up/Pull-down： 根据按键电路设计选择，若按键按下拉低PA0，则选择Pull-up（上拉），这样默认是高电平，按下变低电平。
     • NVIC Settings： 在System Core -> NVIC中，找到对应的外部中断线（如EXTI line0 interrupt），勾选Enabled开启中断，并设置合适的优先级（Preemption Priority抢占优先级，Sub Priority子优先级）。
3. 生成代码。
4. 编写中断回调函数： STM32 HAL库使用回调函数机制处理中断，在Core/Src/stm32f1xx_it.c中，找到EXTI0_IRQHandler函数，它会调用HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_0)，我们需要在用户文件中实现弱定义的回调函数。
   • 在Core/Src/main.c文件顶部（/ USER CODE BEGIN Includes /之后）添加：

     / USER CODE BEGIN PFP /
     void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin);
     / USER CODE END PFP /

   • 在main.c文件底部（/ USER CODE END 4 /之后）实现该函数：

     / USER CODE BEGIN 4 /
     void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) {
       if (GPIO_Pin == KEY_Pin) { // KEY_Pin 需要根据你的按键定义，#define KEY_Pin GPIO_PIN_0
         // 按键按下（下降沿）或释放（上升沿）触发中断
         // 通常需要简单的消抖处理
         HAL_Delay(50); // 延时消抖
         if (HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin) == GPIO_PIN_RESET) { // 假设按下为低电平
           // 执行按键按下的操作，例如翻转LED状态
           HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin); // 翻转LED引脚状态
         }
       }
     }
     / USER CODE END 4 /

     • HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)： 所有GPIO外部中断最终都会调用这个回调函数，通过GPIO_Pin参数判断是哪个引脚触发。
     • HAL_GPIO_TogglePin(Port, Pin)： 翻转指定GPIO引脚的电平状态。
     • HAL_GPIO_ReadPin(Port, Pin)： 读取指定GPIO引脚的电平状态。
5. 编译、下载、测试： 按下按键，观察LED状态是否翻转。

串口通信：与外界对话 (UART)

串口(UART)是嵌入式开发中最基础、最重要的调试和通信接口，神舟三号开发板通常通过板载USB转串口芯片（如CH340）提供至少一个用户可用串口（如USART1）。

配置步骤 (STM32CubeMX)：

1. 在工程配置中： 打开STM32CubeMX。
2. 配置串口引脚 (如USART1)：
   • 找到USART1,将其模式Mode设置为Asynchronous（异步通信）。
   • 自动配置引脚：通常TX(PA9), RX(PA10)。
   • 参数配置： 在Configuration -> Connectivity -> USART1中：
     • Baud Rate： 设置波特率（常用9600, 115200等）。
     • Word Length： 8 Bits。
     • Parity： None。
     • Stop Bits： 1。
     • Over Sampling： 16 Samples。
   • 中断/DMA (可选但推荐)：
     • 中断方式： 在NVIC Settings中，使能USART1 global interrupt，适合低速或不定长数据接收。
     • DMA方式： 在DMA Settings标签页，添加RX和TX的DMA通道（选择优先级Priority为Medium或High，模式Mode为Normal或Circular），适合高速、大数据量传输，减轻CPU负担。推荐掌握DMA方式提升效率。
3. 生成代码。
4. 编写串口收发代码 (以中断接收为例)：
   • 初始化后启动接收： 在main()函数初始化部分(/ USER CODE BEGIN 2 /)之后，添加：

     / USER CODE BEGIN 2 /
     // 启动串口接收中断 (接收1个字节到缓冲区)
     uint8_t rxBuffer[1];
     HAL_UART_Receive_IT(&huart1, rxBuffer, 1); // huart1是CubeMX生成的串口句柄
     / USER CODE END 2 /

   • 实现接收完成回调函数： 在main.c底部实现：

     / USER CODE BEGIN 4 /
     void HAL_UART_RxCpltCallback(UART_HandleTypeDef huart) {
       if (huart->Instance == USART1) { // 判断是哪个串口
         // 处理接收到的1字节数据 rxBuffer[0]
         // 将接收到的字节原样发送回去 (回显)
         HAL_UART_Transmit_IT(&huart1, rxBuffer, 1);
         // 重新启动接收中断，准备接收下一个字节
         HAL_UART_Receive_IT(&huart1, rxBuffer, 1);
       }
     }
     / USER CODE END 4 /

   • 发送数据： 在需要发送数据的地方调用：

     char message[] = "Hello, Shenzhou III!rn";
     HAL_UART_Transmit(&huart1, (uint8_t)message, strlen(message), HAL_MAX_DELAY); // 阻塞式发送
     // 或使用中断发送 HAL_UART_Transmit_IT(&huart1, (uint8_t)message, strlen(message));
     // 或使用DMA发送 HAL_UART_Transmit_DMA(&huart1, (uint8_t)message, strlen(message));

5. 连接串口终端： 使用串口调试助手（如Putty, Tera Term, MobaXterm等），选择开发板对应的串口号（在设备管理器中查看），设置与代码中相同的波特率（如115200），数据位8，停止位1，无校验，上电后，在终端输入字符，应能看到回显，发送Hello, Shenzhou III!也应能在终端显示。

进阶应用与资源

掌握了GPIO、中断、UART这些核心外设后，您可以探索神舟三号开发板更强大的功能：

• 定时器 (TIM)： 用于精准定时、PWM输出（控制LED亮度、舵机、电机）、输入捕获（测量脉冲宽度、频率）、输出比较等，结合HAL库的PWM接口，可以轻松控制板载LED实现呼吸灯效果。
• 模数转换器 (ADC)： 读取模拟传感器数据（如电位器、光敏电阻、温度传感器），神舟三号开发板通常引出多个ADC通道。
• 直接存储器访问 (DMA)： 在串口、ADC、SPI、I2C等外设与内存之间进行高速数据传输，无需CPU干预，极大提高系统效率，强烈建议在数据量大的场景中使用。
• SPI/I2C总线： 连接各种外设模块，如OLED/LCD屏幕、EEPROM存储器、加速度计/陀螺仪传感器、无线模块（NRF24L01, ESP8266/32）等，理解总线协议和HAL库的驱动函数是关键。
• 实时操作系统 (RTOS)： 如FreeRTOS、uC/OS-II/III，当应用逻辑变得复杂，需要多任务调度、同步通信、资源管理时，引入RTOS是必要的，神舟三号开发板资源足够运行小型RTOS。
• 文件系统： 通过SPI接口连接SD卡模块，使用FATFS等库实现文件读写。
• 网络连接： 通过串口或SPI连接以太网模块（如W5500）或WiFi模块（如ESP8266），实现网络通信。

官方与社区资源：

• ST官网： 获取STM32F103VET6数据手册(DS)、参考手册(RM)、编程手册(PM)、应用笔记(AN)、HAL/LL库文档、STM32CubeF1固件包，这是最权威的技术资料。
• 开发板原理图： 务必找到您使用的神舟三号开发板的原理图PDF文件，这是理解硬件连接、排查问题的根本依据。
• STM32CubeMX软件： 图形化配置工具，大幅提升初始化效率。
• 开源社区： GitHub、Gitee上有大量基于STM32F1和神舟三号开发板的开源项目、驱动库、示例代码可供学习参考。
• 技术论坛： 如电子工程世界(EEWorld)、21ic、CSDN、Stack Overflow等，遇到问题可以搜索或提问。

调试技巧：解决问题的利器

• 串口打印： 最基本也是最常用的调试手段，使用printf重定向到串口输出变量值、状态信息。
• LED指示： 用不同的LED闪烁模式表示程序运行的不同状态或错误码。
• 断点调试 (Debugger)： 利用板载ST-LINK或J-Link等调试器，在IDE中设置断点，单步执行，查看寄存器、内存、变量值，这是定位逻辑错误最有效的方法。
• 逻辑分析仪： 用于抓取和分析GPIO、UART、SPI、I2C等数字信号波形，验证时序是否正确，对于通信协议调试非常有用。
• 万用表/示波器： 检查电源电压、信号电平、模拟量等硬件基础。

互动问答：

掌握了神舟三号开发板的这些核心开发技能,您已经具备了进行丰富项目实践的基础，在实际开发中，您遇到了哪些印象深刻的挑战？是某个外设的驱动调试，还是RTOS任务间的通信问题？或者您有关于ADC多通道采样、PWM高级应用、低功耗模式等方面的具体疑问？欢迎在评论区留言分享您的经验或提出您遇到的难题，让我们一起交流探讨，共同进步！您最想用神舟三号开发板实现什么样的创意项目呢？
