服务器图例是数据中心或服务器机房内,用于清晰标识服务器设备物理位置、硬件配置、网络连接、归属责任及关键警示信息的标准化视觉标识系统。 它如同数据中心的“地图”与“说明书”,是保障运维效率、快速故障定位、确保操作安全及优化资源管理的关键基础设施,直接关系到系统稳定性和业务连续性。

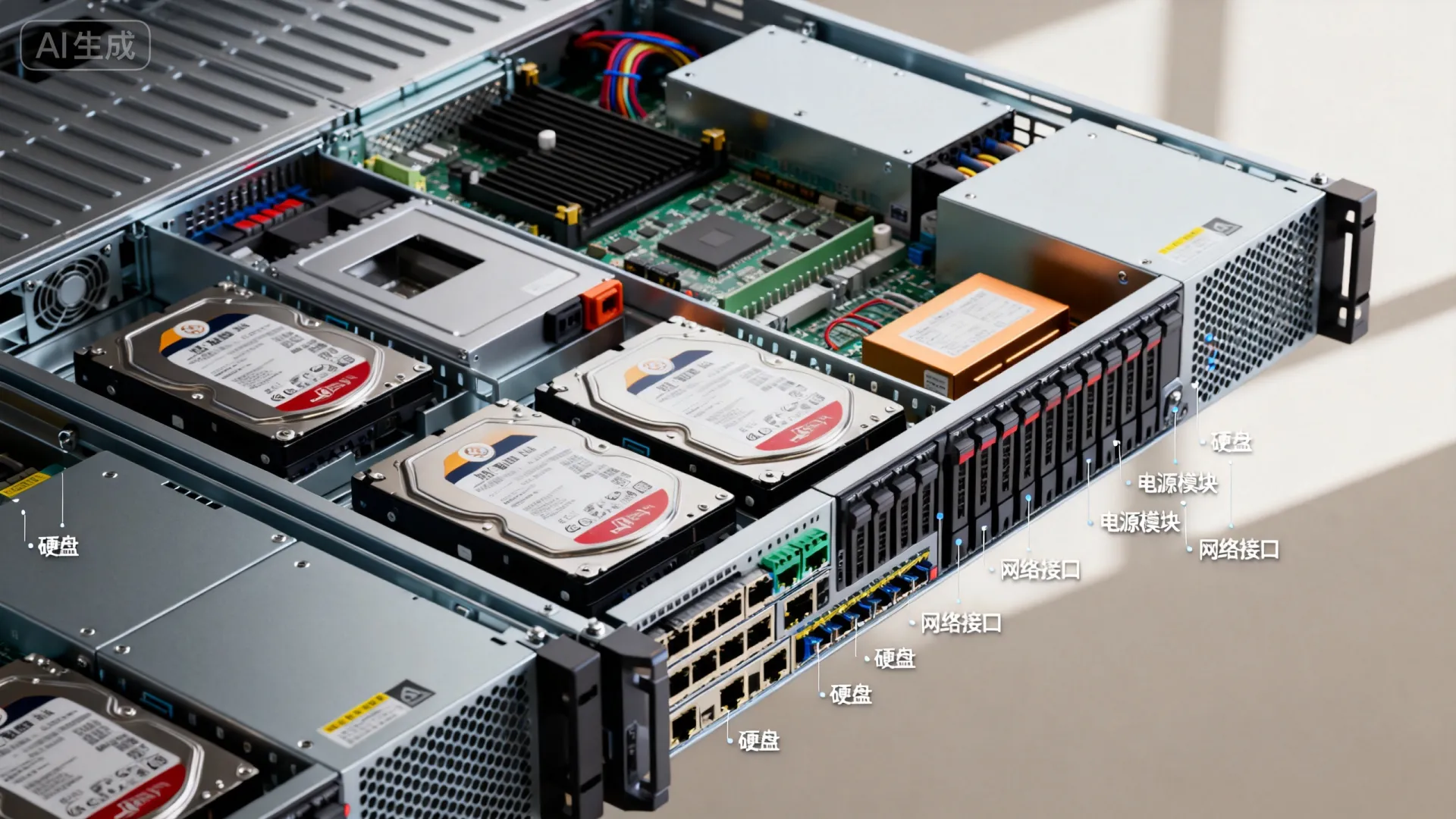

服务器图例是什么?| 服务器图解大全详解

一套完善的服务器图例系统,远非简单的标签粘贴,而是融合了标准化、可视化与智能化管理理念的专业实践,其核心价值在于将复杂的物理设备信息转化为直观、一致、易于理解的视觉语言,为运维人员、网络工程师乃至安全审计人员提供即时、准确的操作指引。

服务器图例的核心构成要素

一个专业的服务器图例系统,通常包含以下不可或缺的要素,共同构成信息矩阵:

  1. 精准的位置标识 (Location Identification):

    • 机柜标识 (Rack ID): 唯一标识每个机柜(如:Rack-A01, Rack-B12)。
    • U位标识 (RU Position): 清晰标注机柜内每个标准高度单位(1U, 2U, 4U等)的位置编号(如:U10 – U13),这是定位具体服务器的基石。
    • 设备面标签 (Front/Rear Label): 在服务器前后显著位置粘贴,重复机柜/U位信息,确保从不同角度都能快速识别。
  2. 详尽的硬件信息 (Hardware Specifications):

    • 服务器型号 (Server Model): 明确设备的具体型号(如:Dell PowerEdge R750, HPE ProLiant DL380 Gen10)。
    • 资产编号/序列号 (Asset Tag / Serial Number): 企业内部唯一的资产追踪号及设备出厂序列号,用于库存管理、保修查询。
    • 核心配置概览 (Key Configuration): 简明扼要标注关键硬件,如 CPU (型号/数量/核心数)、内存 (总容量)、主要存储类型及容量(如:2x Xeon Gold 6330, 512GB RAM, 4x 1.92TB SSD)。
  3. 清晰的网络脉络 (Network Connectivity):

    • 端口映射图 (Port Mapping): 这是图例中最关键且易被忽视的细节之一。 需明确标注服务器物理网口(如:NIC1, NIC2, iLO)所连接的交换机的具体端口号(如:Switch-Core01, Port Gi1/0/24),使用不同颜色标签区分业务网、管理网、存储网等网络平面是高效做法。
    • IP地址/MAC地址 (IP Address / MAC Address): 标注主要业务IP和管理IP(如iLO/iDRAC/IPMI地址)及其对应的MAC地址,便于网络排查和远程管理。
  4. 明确的所有权与状态 (Ownership & Status):

    • 所属部门/应用系统 (Department / Application): 标明服务器的主要使用者或运行的核心业务系统(如:Finance DB Cluster, Web Farm – Ecommerce)。
    • 运维负责人 (Owner / Contact): 提供紧急情况下的直接联系人信息(团队或责任人)。
    • 状态指示 (Status Indicator): 使用统一颜色或符号(如绿-生产、黄-测试、红-故障/维护、蓝-备份)直观反映服务器当前状态。
  5. 重要的安全警示 (Safety & Warning):

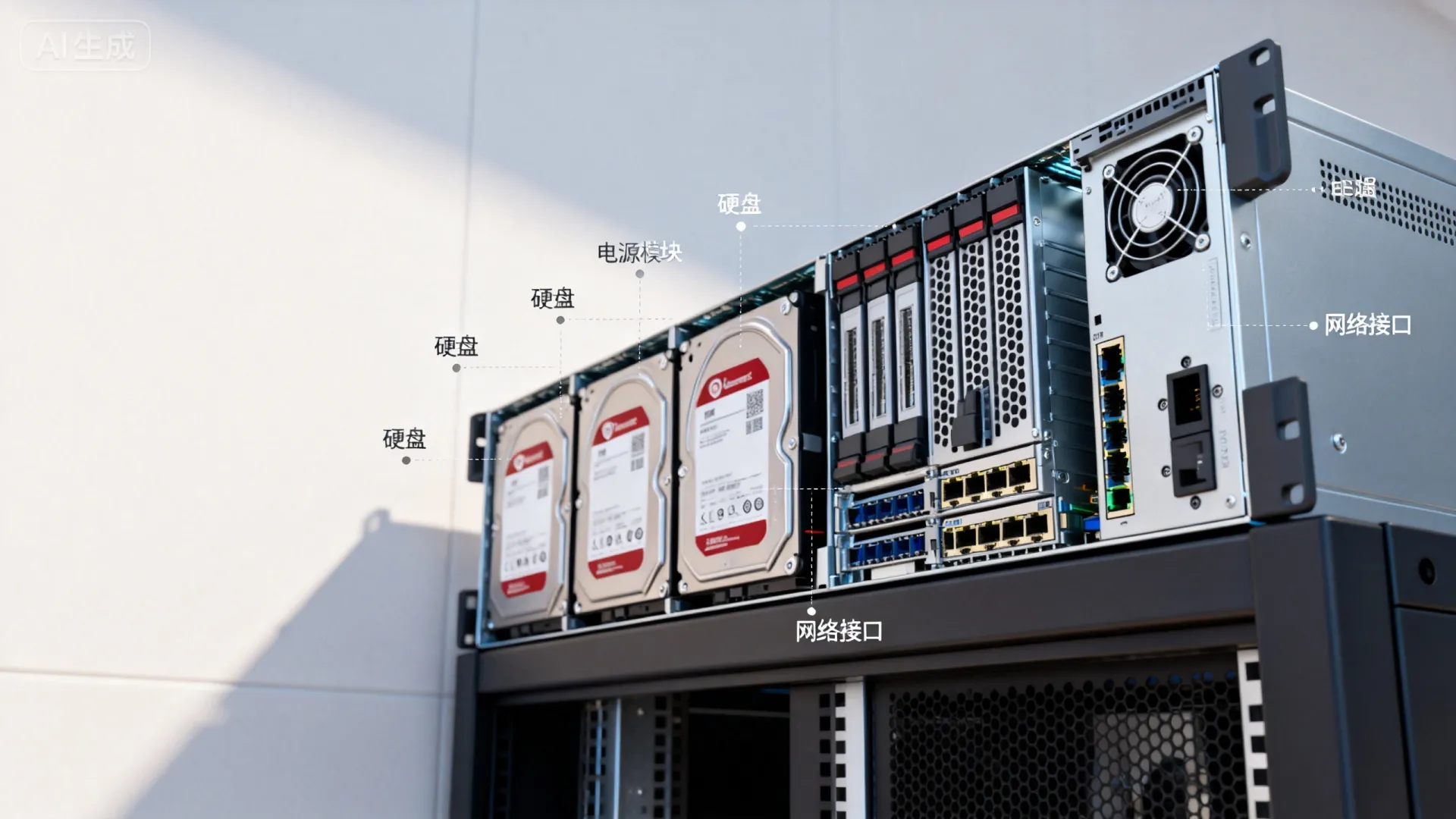

    服务器图例是什么?| 服务器图解大全详解

    • 高电压警示 (High Voltage): 在电源区域清晰标注。
    • 热插拔提示 (Hot-Swappable): 对支持热插拔的组件(如硬盘、电源、风扇)进行标识。
    • 操作风险提示 (Caution): 如“勿遮挡通风口”、“维护前下电”等必要安全提醒。

构建专业服务器图例系统的最佳实践

实现一个真正高效、专业的图例系统,需遵循以下核心原则与实践:

  1. 标准化与一致性 (Standardization & Consistency):

    • 制定强制规范: 依据国际/国内标准(如TIA-606-C 电信基础设施管理标准)或企业标准,制定详细的《数据中心标识规范文档》,涵盖标签尺寸、材质、颜色编码、字体、信息格式、粘贴位置等所有细节。
    • 统一模板工具: 使用专业的标签设计软件(如 Brady Workstation, Brother P-touch Editor)或集成化的DCIM(数据中心基础设施管理)工具中的标签模块,确保所有标签格式统一、信息准确。
    • 强制执行与审核: 将图例规范纳入机房管理制度,新设备上架、配置变更时必须同步更新图例,并定期进行合规性审计。
  2. 耐久性与清晰度 (Durability & Legibility):

    • 专业耗材: 选用耐高温、防潮、抗化学腐蚀、抗脱落的高质量标签材料(如聚酯、乙烯基),热转移打印或激光打印确保字迹持久清晰。
    • 字体大小与对比度: 字体大小需保证在正常操作距离(如1米)内清晰可读,背景色与字体色需有强烈对比(如白底黑字、黄底黑字)。
    • 位置显眼固定: 标签应粘贴在设备前后不易被遮挡、易于查看的位置(如设备面板上方、网口旁),并确保牢固。
  3. 信息时效性与联动管理 (Timeliness & Integrated Management):

    • 变更即更新: 这是运维中最关键的环节。 硬件更换、配置调整、网络跳线变动后,必须立即更新相关标签和图例记录,滞后的信息比没有信息危害更大。
    • 与CMDB/DCIM联动: 将物理图例信息作为配置项属性,纳入配置管理数据库或DCIM系统,实现物理标识与逻辑管理信息的双向同步和验证,确保“所见即所得”,这是现代数据中心智能化运维的基石。
    • 版本管理: 对于复杂的机柜布局图或网络拓扑图例(可能张贴在机柜门内侧或运维看板),应标注版本号和更新日期。
  4. 可视化与智能化进阶 (Visualization & Intelligence):

    • 机柜前后视图: 在DCIM系统或物理看板中提供机柜前后高清照片或示意图,直观展示设备布局和线缆连接,是图例标签的重要补充。
    • QR码/RFID应用: 在标签上集成QR码或RFID标签,扫码即可快速链接到DCIM/CMDB中的该设备详细信息页面(完整配置、维护记录、文档),大幅提升信息获取效率,减少人为错误,这是提升运维体验(E-E-A-T中的Experience)的关键技术。

卓越图例带来的核心价值与收益

投资于专业的服务器图例系统,将获得显著回报:

  1. 运维效率飞跃 (Dramatic Ops Efficiency):

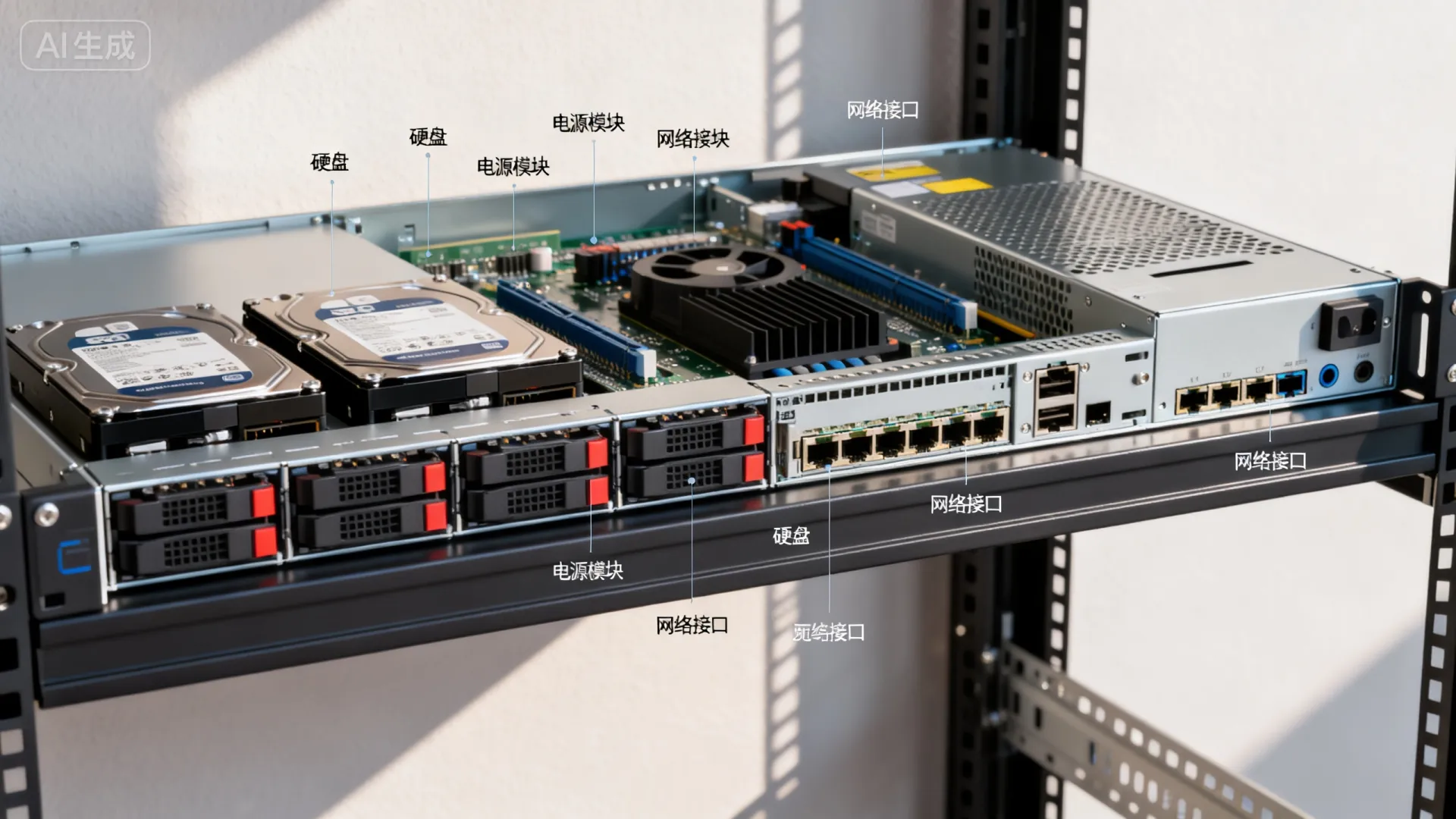

    服务器图例是什么?| 服务器图解大全详解

    • 故障分钟级定位: 发生告警时,运维工程师能根据系统提示的IP或告警信息,结合图例瞬间定位到物理设备及其所在U位、连接的交换机端口,省去大量查找时间,平均故障定位时间(MTTI)可缩短70%以上。
    • 变更安全高效: 硬件更换、维护、上下电操作精准无误,避免误操作导致的服务中断。
    • 新成员快速上手: 标准化的图例极大降低了新运维人员熟悉环境的门槛。
  2. 安全与合规保障 (Enhanced Safety & Compliance):

    • 操作风险显著降低: 清晰的安全警示和状态标识有效防止带电误操作、误触关键设备。
    • 审计轻松通过: 规范、完整、一致的物理标识是满足ITIL、ISO27001、等保、GDPR等各类内外部审计要求的硬性指标和有力证据。
  3. 资源管理精细化 (Optimized Resource Management):

    • 空间与容量可视: 清晰的U位标识使机柜空间利用率一目了然,便于规划新设备部署。
    • 资产精准掌控: 通过资产标签和配置信息,实现物理资产的精确追踪、生命周期管理和成本核算。
    • 网络拓扑清晰: 端口映射图是理解物理网络连接、进行网络优化和故障排查的基础。
  4. 成本效益显著 (Tangible Cost Savings):

    • 减少宕机损失: 快速故障定位和修复直接减少业务中断时间及其带来的经济损失。
    • 降低人力成本: 提高运维效率等同于减少在查找、定位、确认等低效工作上的人力投入。
    • 避免错误成本: 防止因误操作、误拔线导致的设备损坏或服务中断产生的额外成本。

优秀的服务器图例系统,是数据中心从“人找设备”的混沌状态迈向“信息找人”的智能化运维的标志。 它不仅仅是贴在机器上的标签,更是高效运维流程的物理载体、团队协作的共同语言和安全规范的无声守护者,在数据中心规模日益庞大、架构日趋复杂的今天,忽视图例管理所带来的隐性成本(时间浪费、操作风险、宕机损失)将远超建立和维护一套专业系统的投入,将服务器图例视为关键基础设施来建设和维护,是追求卓越运营的数据中心团队的必然选择。

您在实施或优化服务器图例系统中遇到的最大挑战是什么?是信息更新的及时性,还是标准化推广的阻力?或者您采用了哪些创新的标识技术(如智能标签)来提升效率?欢迎分享您的经验和见解!
