服务器架构图用什么软件画?Visio轻松绘制专业拓扑图!

是的,存在多款专业软件能高效绘制服务器架构图,这些工具不仅能可视化复杂的IT基础设施,更是保障系统稳定性、优化资源分配和加速故障排除的核心工程资产,选择合适的工具直接影响运维效率和架构设计的专业性。

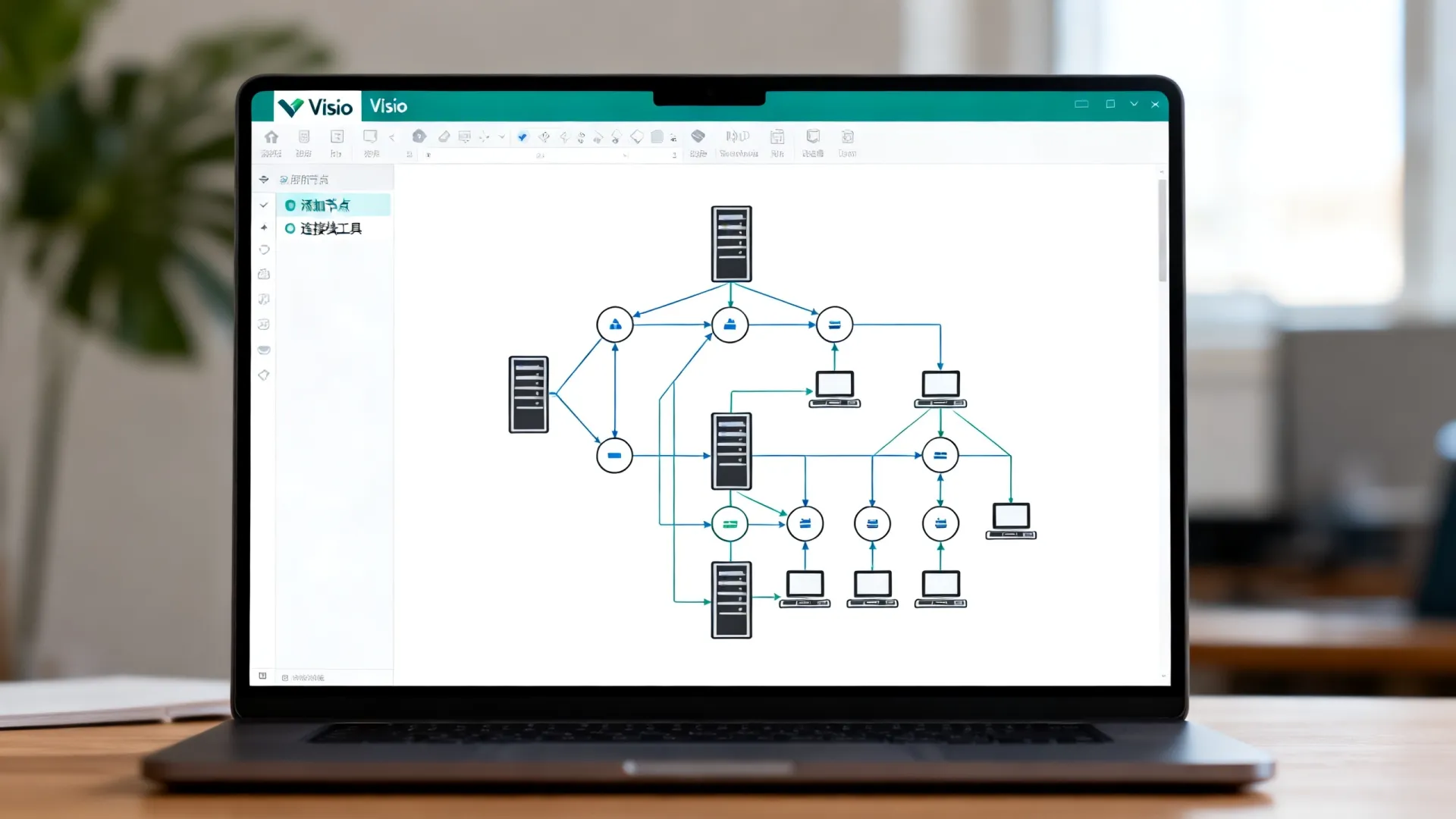

Visio轻松绘制专业拓扑图

画网络拓扑图一般用什么软件
加载中
画网络拓扑图一般用什么软件

服务器架构图的核心价值与工具定位

服务器架构图绝非简单示意图,它是系统逻辑与物理部署的精确映射,专业工具需满足:

  • 精准性: 真实反映服务器、网络设备、存储、中间件等组件的连接关系与数据流向。
  • 动态性: 支持与监控系统、配置管理数据库(CMDB)集成,实现状态实时可视。
  • 协作性: 支持团队多人编辑、版本控制、评论反馈,成为架构设计与评审的协作平台。
  • 文档化: 自动生成符合ITIL或内部规范的架构文档,关联依赖关系。

专业级服务器架构图软件选型指南(三维模型)

选择工具需综合考虑功能深度、团队适配与生态整合:

  1. 功能适配度 – 解决什么核心问题?

    • 复杂架构表达: Lucidchart, Visual Paradigm 提供丰富的标准化图标库(如AWS/Azure/GCP图标、UML、BPMN),支持超大图纸绘制与分层设计,适合超大规模分布式系统。
    • 自动化与实时性: Microsoft Visio (集成Azure Advisor), draw.io (开源,可集成Netbox等), Hava.io (自动生成云架构图) 可实现部分自动化生成与同步。
    • 架构即代码 (IaC): Diagrams.net (draw.io), PlantUML 允许通过代码定义架构,版本可控,适合DevOps环境。
    • 拓扑发现与映射: SolarWinds Network Topology Mapper, Nmap 可辅助发现实际网络设备,作为绘图基础。
  2. 团队匹配度 – 谁在用?怎么用?

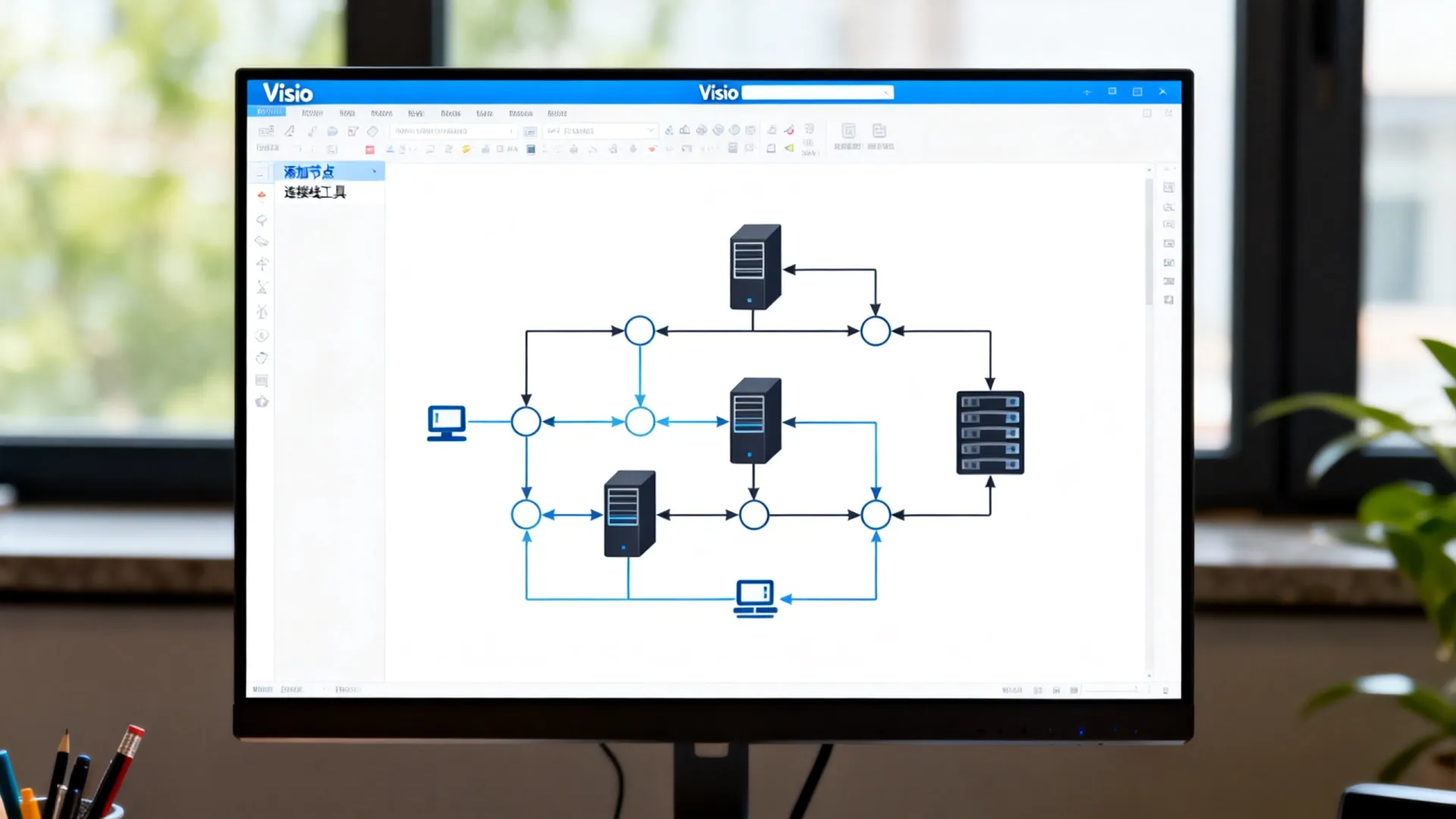

    Visio轻松绘制专业拓扑图

    • 架构师/开发者: PlantUML, Graphviz (代码驱动);Lucidchart, Visio (深度设计)。
    • 运维/NetOps: Visio (传统网络图强项);自动发现工具如Hava, Cloudcraft (云环境)。
    • 协作需求: Lucidchart, Miro, FigJam 的实时协作体验最佳。
    • 成本敏感/开源要求: draw.io (Diagrams.net – 免费开源), yEd Graph Editor (免费强大)。
  3. 生态兼容性 – 如何融入现有技术栈?

    • 云平台集成: Cloudcraft (AWS专属), Hava (多云支持), 各云商控制台内建绘图工具(如AWS Architecture Tool)。
    • 开发运维流程整合: PlantUML 可嵌入Markdown/Jira/Confluence;draw.io 集成Confluence, Notion等。
    • ITSM/CMDB联动: 部分企业级工具(如Visio + ServiceNow插件)可将架构图关联配置项。

关键场景解决方案与专业建议

  • 场景1:设计高可用云原生架构
    工具选择: Lucidchart / Cloudcraft / Hava.io
    专业实践: 利用云服务商图标库精确绘制Region/AZ分布、负载均衡器、微服务容器组、数据库集群与灾备链路,结合Hava自动验证实际部署与设计的偏差。

  • 场景2:传统数据中心物理-虚拟架构文档化
    工具选择: Microsoft Visio / draw.io
    专业实践: 分层绘制物理机柜图、网络拓扑图、虚拟化集群图、存储SAN图,使用图层管理复杂度,关联设备IP、型号、端口信息(可链接至CMDB)。

  • 场景3:DevOps流水线中的架构即代码
    工具选择: PlantUML / Diagrams.net (代码模式)
    专业实践: 将架构定义写入.puml或.drawio文件,与IaC(Terraform, Ansible)代码同仓库存储,CI/CD流程自动生成/更新架构图文档,确保设计即部署。

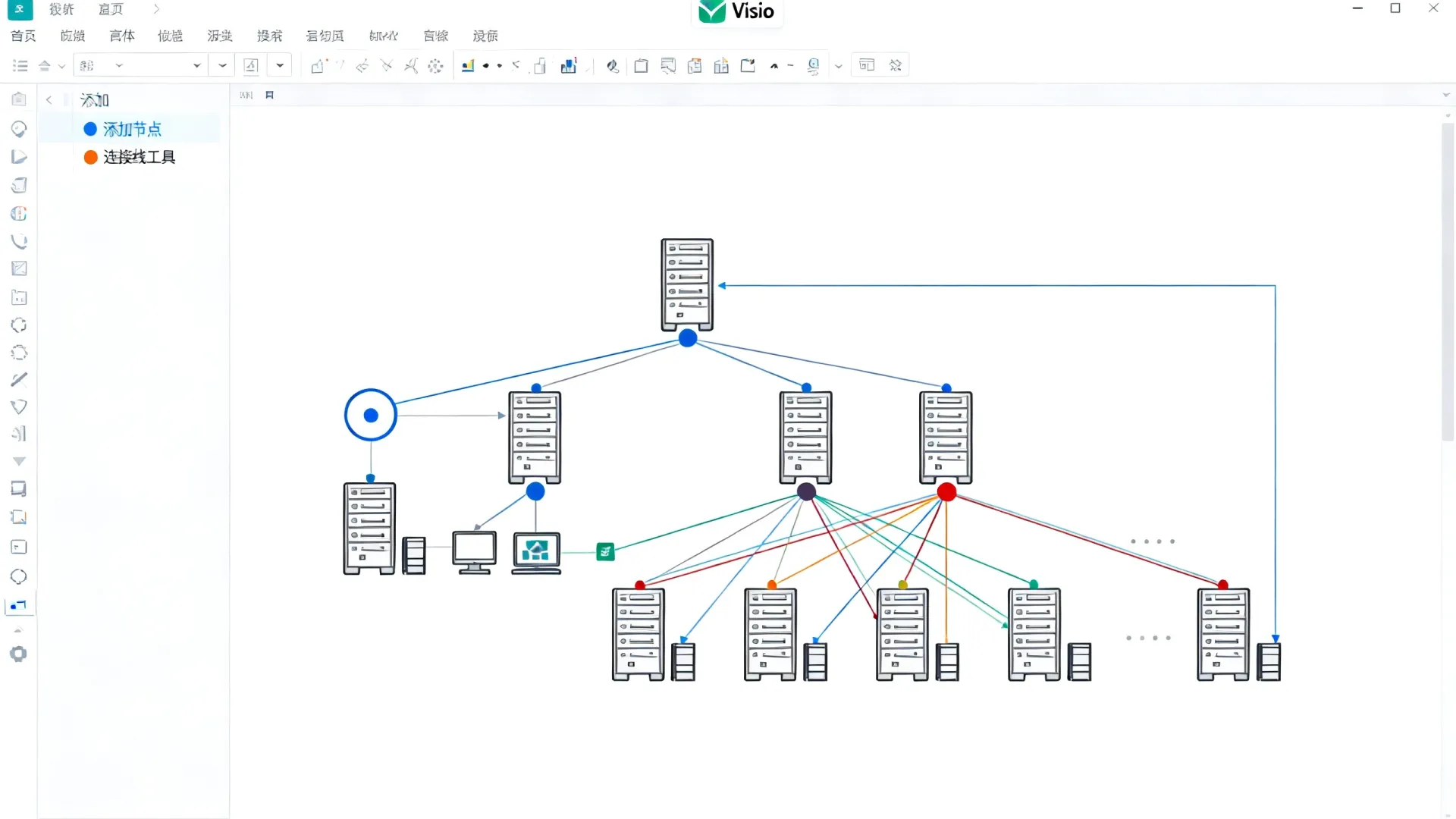

    Visio轻松绘制专业拓扑图

  • 场景4:故障排查与应急响应
    工具选择: 集成监控的实时视图 (如Grafana插件, 云平台控制台) + 基准架构图 (draw.io/Lucidchart)
    专业实践: 在基准图上叠加实时监控数据(如流量异常路径、宕机节点标记),快速定位瓶颈,历史架构图版本对比辅助根因分析。

超越绘图:构建架构治理体系

专业架构图管理需上升至工程规范:

  1. 标准化图例与模板: 强制使用统一图标库、色彩规范、连线格式,确保全团队可读性。
  2. 版本控制与基线管理: 所有架构图纳入Git等版本系统,重大变更前冻结基线。
  3. 关联生命周期管理: 架构图与对应服务器/应用的CMDB记录、监控仪表盘、运维手册建立双向链接。
  4. 定期审计与验证: 自动化工具(如Hava)或人工定期比对架构图与实际环境,修正“图实不符”。

终极选型策略

  • 企业级综合协作: Lucidchart (SaaS) 或 Visio (本地部署 + 云协作)。
  • 开源/成本优先: draw.io (Diagrams.net) 功能全面且免费。
  • 云环境自动化: Hava.io 或 Cloudcraft (AWS)。
  • 开发者/代码驱动: PlantUML。
  • 网络拓扑发现: SolarWinds NTM。

您当前的服务器架构管理面临的最大痛点是什么?是图实不符导致故障定位困难?还是团队协作效率低下?欢迎分享您的挑战,我们将探讨针对性优化方案。

首发原创文章,作者:王坚‌,如若转载,请注明出处:https://idctop.com/article/27385.html
