ArcScene 开发的核心在于利用 ArcObjects 组件库，通过 C# 或 VB.NET 等编程语言对 ArcGIS Desktop 中的 3D 分析环境进行深度定制与扩展，其本质是掌握 IScene 接口体系、3D 图层渲染机制以及 场景图 的交互逻辑，从而实现复杂的三维空间分析、自动化批处理以及自定义的可视化效果，成功的 ArcScene 开发不仅需要熟悉基础的 GIS 概念，更需深入理解 3D 图形学中的坐标转换、纹理管理及内存优化策略。
开发环境搭建与基础配置

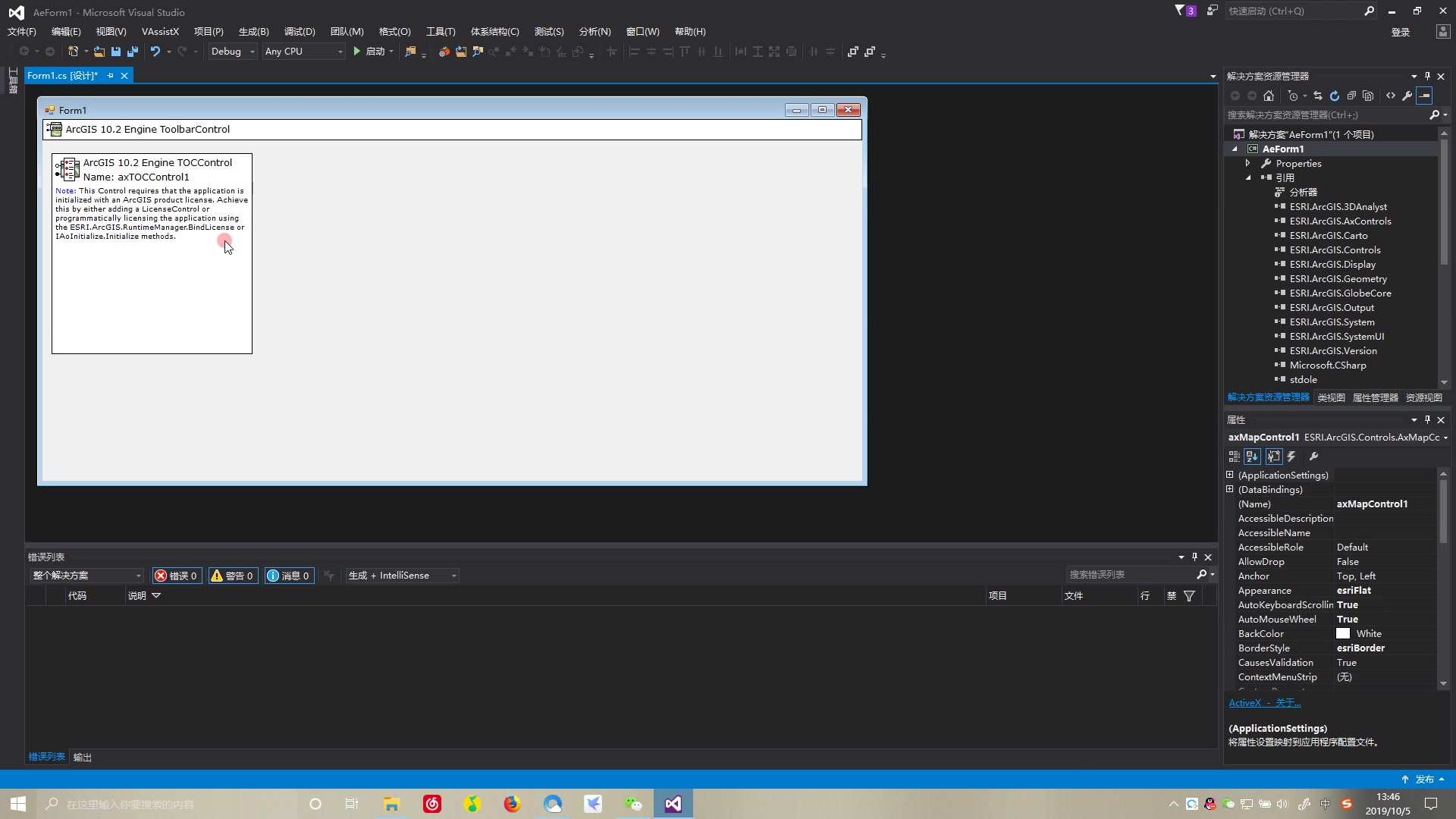

构建一个稳定的 ArcScene 开发环境是首要步骤，通常推荐使用 Visual Studio 作为集成开发环境（IDE），并配合 ArcObjects SDK for .NET。
在项目配置阶段,必须正确引用 ArcScene 的核心组件库，这包括 ESRI.ArcGIS.ArcMapUI（用于处理宿主应用程序）、ESRI.ArcGIS.Scene3D（包含 3D 场景特定的接口）以及 ESRI.ArcGIS.Carto（用于制图和图层管理）。关键点在于初始化许可证，开发人员必须在代码入口处通过 AoInitialize 类绑定 ArcGIS Engine 或 Desktop 许可，否则所有 3D 组件调用将抛出异常，由于 ArcScene 是基于 COM 组件构建，.NET 环境下需要处理好线程模型，通常将线程属性设置为 STA（单线程单元）。
核心对象模型解析
ArcScene 的对象模型结构严谨，理解其层级关系是开发的关键，最顶层的对象是 IScene，它相当于 2D 开发中的 IMap，是所有 3D 图层和图形元素的容器。
在获取当前场景对象时,通常需要通过 IApplication 接口获取当前文档，再强转为 ISceneDocument，进而访问 Scene 属性。ISceneGraph 是另一个核心接口，它管理着场景中所有可绘制对象的索引和空间关系，是实现高性能 3D 拾取和选择查询的基础，开发者应熟练掌握如何通过 ISceneViewer 控制摄像机的位置、视角范围以及场景的刷新机制，任何对图层或数据的修改，若不通过 ISceneViewer.Refresh() 触发重绘，界面将不会更新。
三维数据加载与高程设置
ArcScene 开发的核心功能之一是将二维数据三维化，或加载原生三维数据，对于矢量数据（如 Shapefile），实现 3D 效果的关键在于设置 I3DProperties 接口。
开发时,首先需要将普通图层转换为 IGlobeLayer 或直接操作 ILayer 的扩展属性，通过 I3DLayerProperties，可以指定图层的高程获取方式：一是基于图层自身的 Z 值字段；二是基于一个基础表面（TIN 或 Raster）。专业解决方案建议：在处理大规模城市建筑数据时，利用“拉伸”属性将二维面根据高度字段拉伸为 3D 体，比直接导入 Multipatch 模型具有更高的渲染效率，必须注意设置图层的 BaseSurface，确保建筑物能够正确“坐落”在地形表面之上，避免出现悬浮或穿模现象。
交互式开发与空间分析
超越简单的可视化,高级开发涉及与 3D 场景的深度交互，利用 ISceneGraph 的 Locate 方法，开发者可以将屏幕坐标（X, Y）转换为 3D 空间坐标，并获取鼠标点击处的具体要素。
在空间分析方面,ArcObjects 提供了丰富的 3D 分析工具类，通过 ILineOfSight 接口可以实现通视分析，动态计算观察点与目标点之间的遮挡情况；利用 ISurface 接口可以进行坡度、坡向及剖面图的计算。独立见解：在进行通视分析开发时，不要仅依赖静态计算，建议结合 IPointCollection 动态生成视线射线，并利用 ISceneGraph 的即时刷新功能，实现类似“雷达扫描”的动态可视域分析效果，这在军事安防或城市规划演示中具有极高的应用价值。
性能优化与内存管理
ArcScene 作为桌面端应用，在处理海量 3D 数据时容易遇到性能瓶颈，专业的开发必须包含优化策略。
图层缓存 的管理，对于不经常变动的底层数据，应将其构建为图层缓存，这能显著降低显卡的内存占用，其次是 细节层次（LOD） 的控制，虽然 ArcScene 有自动机制，但通过代码动态调整不同距离下的显示简化度，可以进一步提升帧率。最重要的优化手段是 COM 对象的释放，在 .NET 中，ArcObjects 对象托管了非托管资源，必须显式调用 System.Runtime.InteropServices.Marshal.ReleaseComObject 并在循环中及时将对象置为 null，以防止内存泄漏导致的程序崩溃。
相关问答
Q1：ArcScene 开发与 ArcGIS Pro SDK 开发在 3D 方面有何主要区别？
A： ArcScene 开发基于 ArcObjects（COM 架构），主要针对传统的桌面 3D 分析，擅长处理小范围、高精度的三维场景（如城市设计），但在渲染引擎上较老，而 ArcGIS Pro SDK 基于 .NET，底层使用现代游戏引擎级别的渲染技术，支持大规模 BIM 数据、集成式 2D/3D 窗口以及更高效的 GPU 加速，如果项目涉及超大体量数据或需要现代化 UI，建议迁移至 Pro SDK；若维护旧系统或进行特定复杂的 3D 分析工具开发，ArcScene 依然有效。
Q2：在 ArcScene 插件中，如何自定义 3D 符号来渲染点要素？
A： 需要使用 IMarker3DSymbol 接口，首先创建一个 MultiLayerMarkerSymbol，然后实例化具体的 3D 符号（如 SimpleMarker3DSymbol 用于几何体，或 TextureFillSymbol 用于贴图），通过设置 I3DPlacement 控制符号的旋转、缩放和位置偏移，通过 IRenderer 接口将此符号赋给要素图层，并强制刷新场景以应用新的样式。
希望这篇技术教程能为您的 ArcScene 二次开发工作提供实质性的帮助，如果您在具体代码实现过程中遇到接口引用或内存释放的问题，欢迎在评论区留言探讨，我们可以针对具体的技术细节进行深入交流。
