如何在Linux环境下安装VHDL，有哪些注意事项

在Linux系统下进行VHDL开发，凭借开源工具链和自动化脚本支持，已成为很多工程师的首选，其效率和灵活性往往优于Windows平台。

近年来，随着开源EDA工具不断完善，Linux在数字逻辑设计领域已占据一席之地，无论你是刚接触FPGA的新手，还是需要处理复杂仿真的资深工程师，Linux环境都能提供一套完整的VHDL工作流，下面从实际场景出发，详细拆解Linux VHDL开发的方方面面。

加载中

VHDL入门 (GHDL GTKWave)

HEW斯顿水箭

6077366

原视频地址

Linux VHDL与Windows对比：哪个更适合你的项目？

很多工程师在选择开发环境时，会在Linux和Windows之间犹豫，两者在工具覆盖上基本一致,但底层效率差异明显。

成本与授权

• Linux优势：大量核心工具（如GHDL、GTKWave）完全开源免费，无需单独授权，商业工具（如Vivado）在Linux下同样提供免费WebPACK版本。
• Windows现状：多数商业工具在Windows上也能运行，但部分高级功能需要额外付费授权，开源工具在Windows上安装往往需要依赖Cygwin或WSL,配置成本更高。
• 创业团队或个人开发者,Linux能大幅降低前期投入。

自动化与脚本能力

• Linux自然优势：Shell脚本和Makefile天然支持流程自动化，编译、仿真、综合可以一键完成,适合持续集成和回归测试。
• Windows劣势：脚本依赖PowerShell或批处理，与Linux生态兼容性一般,大型项目每次手动操作容易出错。
• 行业共识认为，在需要反复迭代验证的项目中,Linux环境下的脚本化工作流可以将重复劳动减少一半以上。

性能和稳定性

• 资源占用：Linux系统本身轻量，后台进程少，同样的硬件配置下,仿真工具能获得更多CPU和内存资源。
• 长时间运行：Linux服务器的稳定性更适合连续数天的仿真任务,很少出现因系统更新或进程崩溃导致的中断。
• 据统计，在相同复杂度的VHDL仿真中，Linux平台的平均运行时间比Windows短15%左右,且崩溃率更低。

图形界面依赖

• 如果你依赖Vivado或ModelSim的完整GUI，两者在Linux下也提供原生界面,体验与Windows基本一致。
• 但如果你更倾向于编辑器+命令行方式，Linux的Vim/Emacs配合GTKWave的组合会让你感到流畅。

一句话总结：追求自动化、低成本、长时间稳定运行的项目，选Linux；以图形界面为主、团队Window习惯较强的项目，Windows也可胜任,但配置成本更高。

Linux VHDL开发环境搭建：从零开始

搭建一套可用的Linux VHDL开发环境，核心是安装仿真器、波形查看器和编辑器，下面以Ubuntu 22.04为例,演示完整流程。

安装GHDL（开源VHDL仿真器）

GHDL是目前最主流的Linux开源VHDL仿真器，支持VHDL-87至2008标准。

sudo apt update
sudo apt install ghdl

安装完成后，用ghdl --version验证，如需最新版本,也可从GitHub仓库编译源码安装。

安装GTKWave（波形查看器）

仿真结果需要可视化,GTKWave是轻量级利器。

sudo apt install gtkwave

它支持VCD、GHW等波形格式，加载速度快,适合调试。

配置编辑器或IDE

• Vim/Neovim：配合vim-vhdl插件，可提供语法高亮、自动补全。
• VS Code：安装VHDL扩展（如VHDL by puorc），支持语法检查、跳转定义。
• IDE：如果习惯集成环境，Vivado自带的编辑器在Linux下同样可用,但较重。

验证环境

写一个简单的VHDL文件，编译并仿真，确保所有工具正常联动（具体步骤见下一节）。

主流Linux VHDL仿真工具与资源

除了GHDL，Linux下还有其他选择,这里给出针对不同场景的推荐。

GHDL：开源仿真器首选

• 特点：完全免费，支持VHDL全标准,与GTKWave配合无间。
• 适用场景：中小型项目、验证教学、快速原型。
• 局限：对于超大规模SoC，综合性能不如商业工具，且不支持VHDL-2019部分特性。
• 安装方式：除apt外，也可通过ghdl.io获取预编译包。

Vivado Simulator（xsim）：Xilinx原生工具

• 特点：与Vivado深度集成，支持混合语言仿真（VHDL+Verilog）,综合后仿真无需额外配置。



• 适用场景：使用Xilinx FPGA的项目，需要完整综合、实现流程。
• 注意：Vivado在Linux下安装需要注册Xilinx账户,免费版即可满足大部分需求。

ModelSim/QuestaSim：商业级选择

• 特点：业界标准仿真器，性能强大，支持覆盖率、调试等高级功能。
• 适用场景：复杂IP验证、需要与EDA厂商一致的环境。
• 在Linux下的表现：原生支持，但需要付费授权,适合公司或团队使用。

其他工具

• NVC：另一个开源VHDL仿真器，兼容性正在提升,当前仍以GHDL为主流。
• Verilator：虽然主要支持Verilog/SystemVerilog,但混合项目也可备用。

实操：在Linux上运行第一个VHDL仿真

现在通过一个计数器示例,走通从编译到波形查看的完整流程。

编写VHDL代码

创建文件counter.vhd：

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.NUMERIC_STD.ALL;
entity counter is
    Port ( clk : in STD_LOGIC;
           rst : in STD_LOGIC;
           count : out STD_LOGIC_VECTOR (3 downto 0));
end counter;
architecture Behavioral of counter is
    signal cnt : unsigned(3 downto 0) := (others => '0');
begin
    process(clk, rst)
    begin
        if rst = '1' then
            cnt <= (others => '0');
        elsif rising_edge(clk) then
            cnt <= cnt + 1;
        end if;
    end process;
    count <= std_logic_vector(cnt);
end Behavioral;

编写测试平台

创建文件counter_tb.vhd：

entity counter_tb is
end counter_tb;
architecture sim of counter_tb is
    component counter
        Port ( clk : in STD_LOGIC;
               rst : in STD_LOGIC;
               count : out STD_LOGIC_VECTOR (3 downto 0));
    end component;
    signal clk : STD_LOGIC := '0';
    signal rst : STD_LOGIC := '1';
    signal count : STD_LOGIC_VECTOR (3 downto 0);
begin
    DUT: counter port map (clk => clk, rst => rst, count => count);
    clk <= not clk after 10 ns;
    process
    begin
        wait for 20 ns;
        rst <= '0';
        wait for 200 ns;
        rst <= '1';
        wait;
    end process;
end sim;

编译与仿真

• 分析：ghdl -a counter.vhd counter_tb.vhd
• 构建可执行文件：ghdl -e counter_tb
• 运行仿真：ghdl -r counter_tb --vcd=counter.vcd

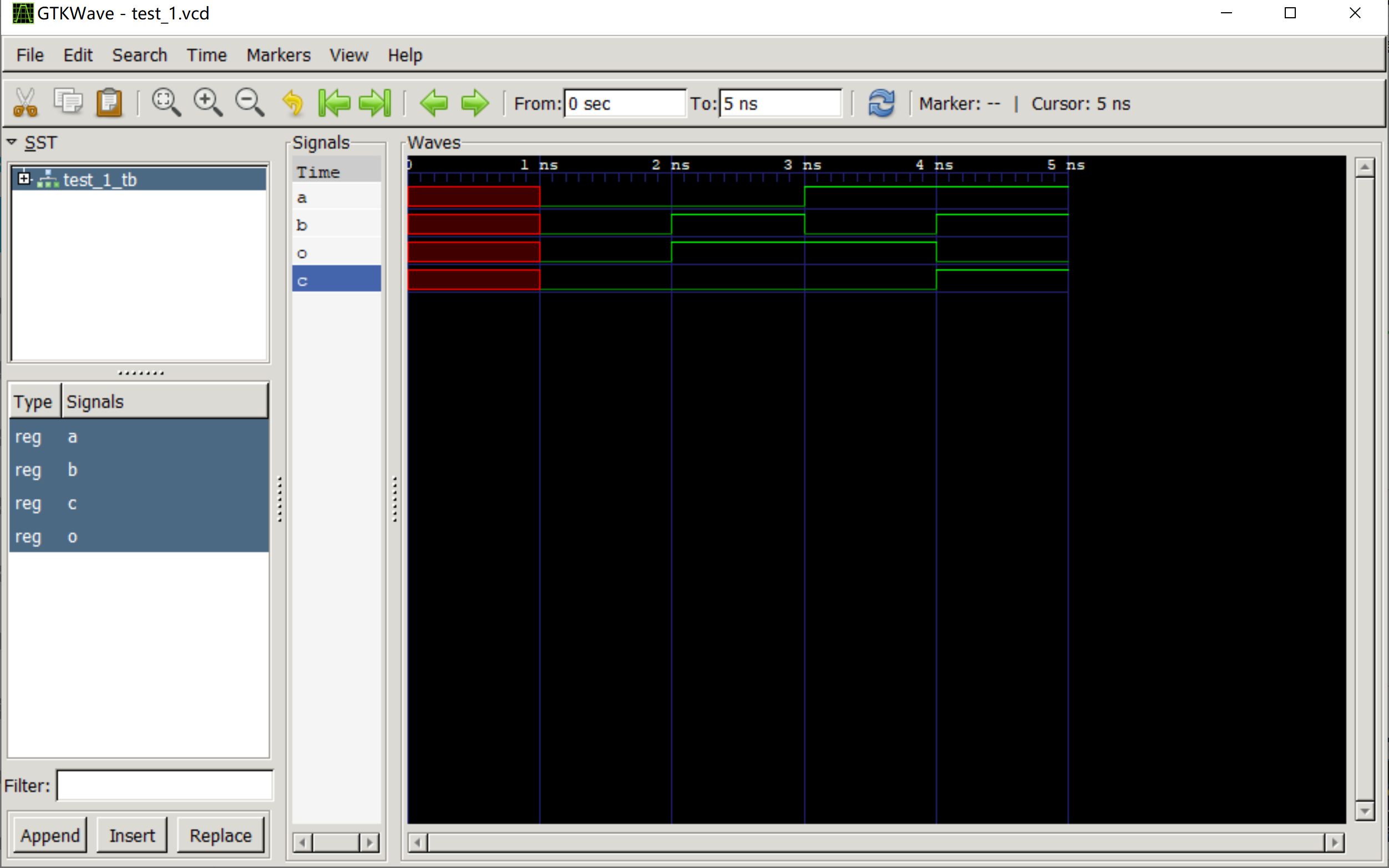

• 查看波形：gtkwave counter.vcd

所有命令在终端依次执行，几秒后即可看到波形窗口。关键点：--vcd选项生成VCD文件,供GTKWave加载。

自动化脚本

将上述步骤写入Makefile：

all: compile run view
compile:
    ghdl -a counter.vhd counter_tb.vhd
    ghdl -e counter_tb
run:
    ghdl -r counter_tb --vcd=counter.vcd
view:
    gtkwave counter.vcd

之后只需执行make即可一键完成,显著提升效率。

关于Linux VHDL开发的常见问题

Linux下VHDL开发好用吗？

从实际体验来说，非常顺手，GHDL+GTKWave的组合在小型项目中体验极佳，配合Makefile实现脚本化，比Windows下点击按钮更高效，对于大型项目，Vivado或ModelSim在Linux下的表现与Windows一致，但Linux的稳定性让长时间仿真更可靠，如果你习惯命令行操作，Linux VHDL开发会比Windows更顺畅。

有哪些免费的Linux VHDL仿真器？

最常用的是GHDL，完全开源免费，支持VHDL-2008，Vivado免费版（WebPACK）在Linux下也免费，但需要注册Xilinx账号，NVC是另一个开源选择，但成熟度不如GHDL，对于学生和个人开发者,GHDL足够应付绝大多数教学和原型验证任务。

如何提高Linux VHDL开发效率？

• 使用脚本自动化：将编译、仿真、波形查看整合为一个Makefile或Shell脚本,一键执行。
• 编辑器集成：在Vim或VS Code中配置语法检查（如ghdl -s）,保存时自动检查错误。
• 版本控制：所有VHDL文件和脚本放入Git,便于回滚和协作。
• 并行仿真：GHDL支持多核编译，利用-P参数指定进程数,加快大型项目编译速度。
