服务器网线接线图_ALM-3416067 网线信噪比异常的直接原因是网线信号衰减或干扰超标，解决方法是按标准接线图重新制作网线，并检查布线环境中的电磁干扰源。
ALM-3416067 网线信噪比异常是什么
ALM-3416067是服务器管理模块（如华为iBMC、Dell iDRAC）上报的常见告警，表示网线信号质量差，信噪比低于设定阈值。信噪比异常最直接的影响是网络丢包、延迟抖动，严重时业务中断。 行业共识认为，此类告警超过八成源于网线本身问题,其余来自连接器接触不良或环境干扰。参考2
- 告警触发条件：信噪比低于预设值（通常小于20dB）。
- 常见场景：新部署服务器、更换网线后、机房环境改变（如增加大功率设备）。
- 如果不处理，会导致网络不稳定，不仅影响服务器间通信,还可能触发链路冗余切换。
网线信噪比异常的表现包括：文件传输速度波动、远程桌面卡顿、运维监控系统频繁报警，如果你在服务器上连续ping网关出现间歇性丢包，测线仪显示信噪比低于20dB,基本可以确认是该告警。参考2
服务器网线接线图怎么做？标准568B接线图详解
要解决ALM-3416067，必须从源头确认网线接线是否正确。服务器网线接线图一般遵循T568B标准，线序为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
看懂两种标准：T568A与T568B
许多运维人员会问：服务器网线接线图用568A还是568B？ 答案是：现代服务器和交换机均支持自动翻转，但统一使用T568B直通线最可靠,两种标准线序见下表：
| 引脚 | T568A线序 | T568B线序 |
|---|---|---|
| 1 | 白绿 | 白橙 |
| 2 | 绿 | 橙 |
| 3 | 白橙 | 白绿 |
| 4 | 蓝 | 蓝 |
| 5 |
白蓝 | 白蓝 |
| 6 | 橙 | 绿 |
| 7 | 白棕 | 白棕 |
| 8 | 棕 | 棕 |
关键点： 1/2、3/6是两对数据线，必须保持完整的双绞状态，不能解开超过13mm,否则信噪比会急剧下降。
服务器网线接线图实操步骤
以下步骤可以帮助你从零制作一根符合标准的网线，直接解决ALM-3416067。
- 准备工具：网线钳（建议使用棘轮式）、水晶头（五类或六类，对应网线类别）、测线仪（能手或专业级）。
- 剥线：用网线钳剥去外皮约2cm,不要伤及内部线芯。
- 排线：按T568B顺序排列,颜色顺序必须准确。
- 剪齐：用剪刀将线芯剪齐，保留约1.2cm长度。
- 插入水晶头：线芯平整插入,确保线头顶到最前端。
- 压接：用网线钳用力压紧，听到“咔”声。
- 测试：用测线仪测试两端,8个灯依次全亮为合格。

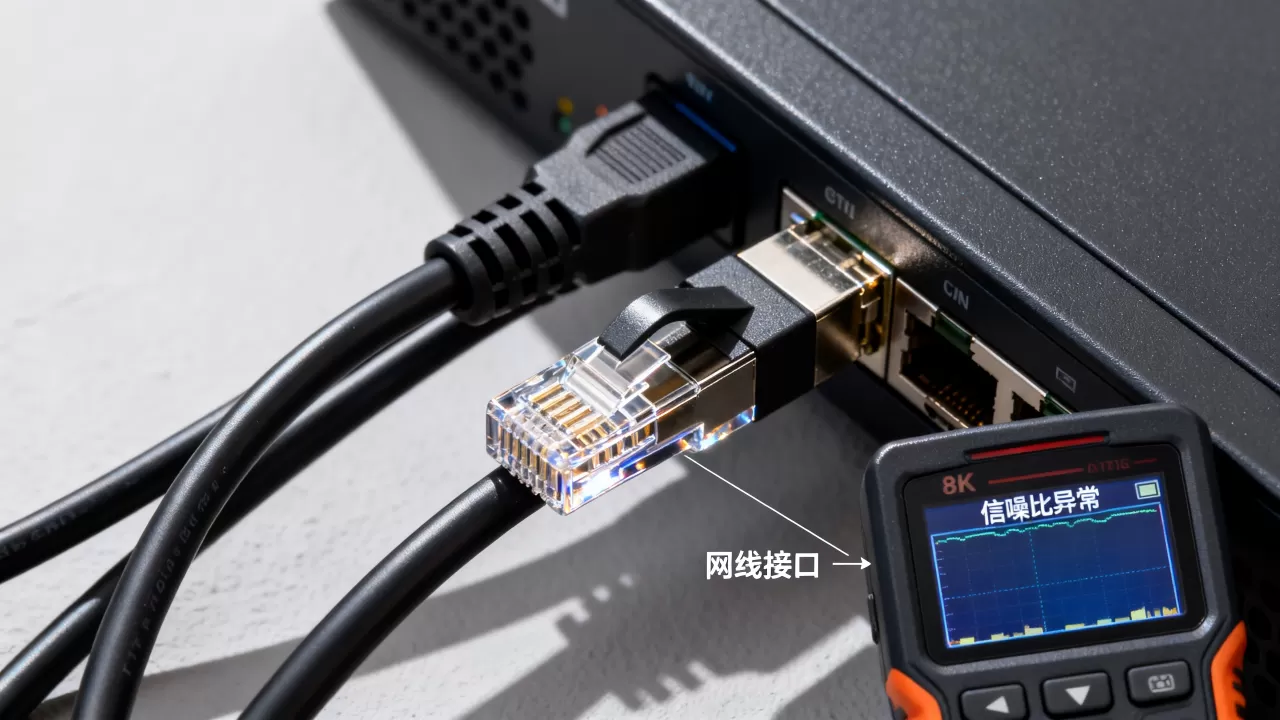

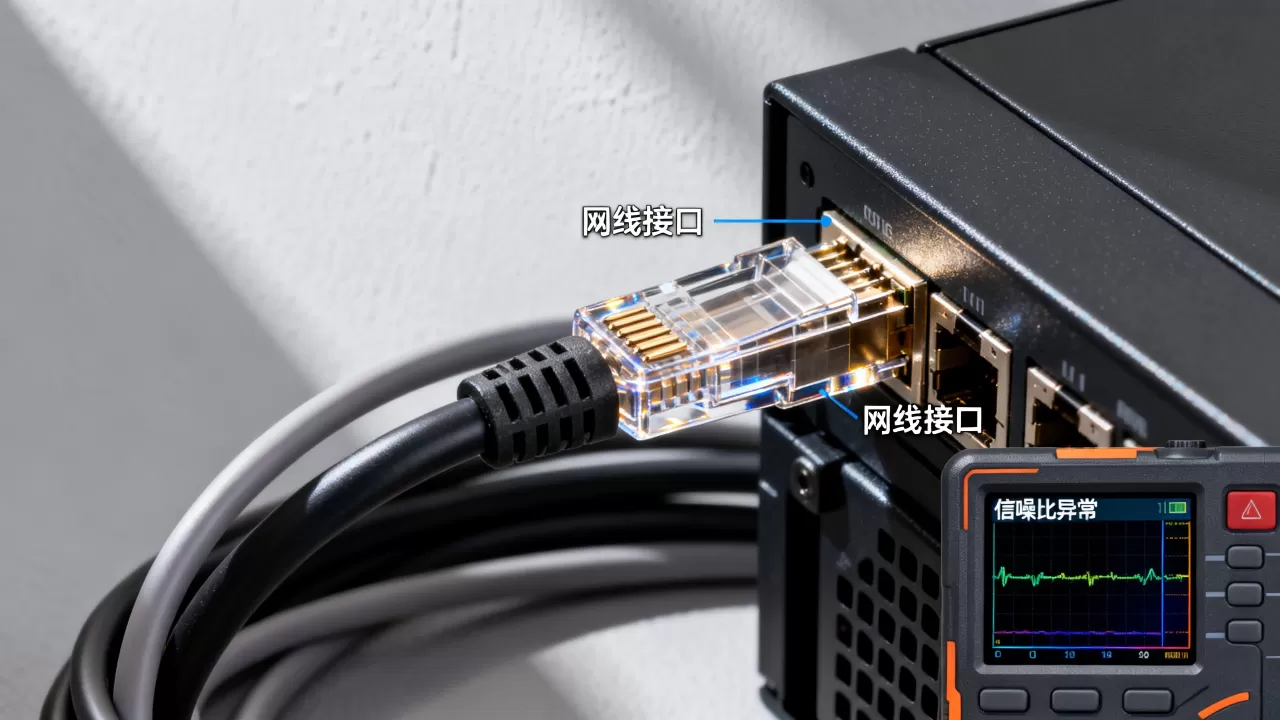

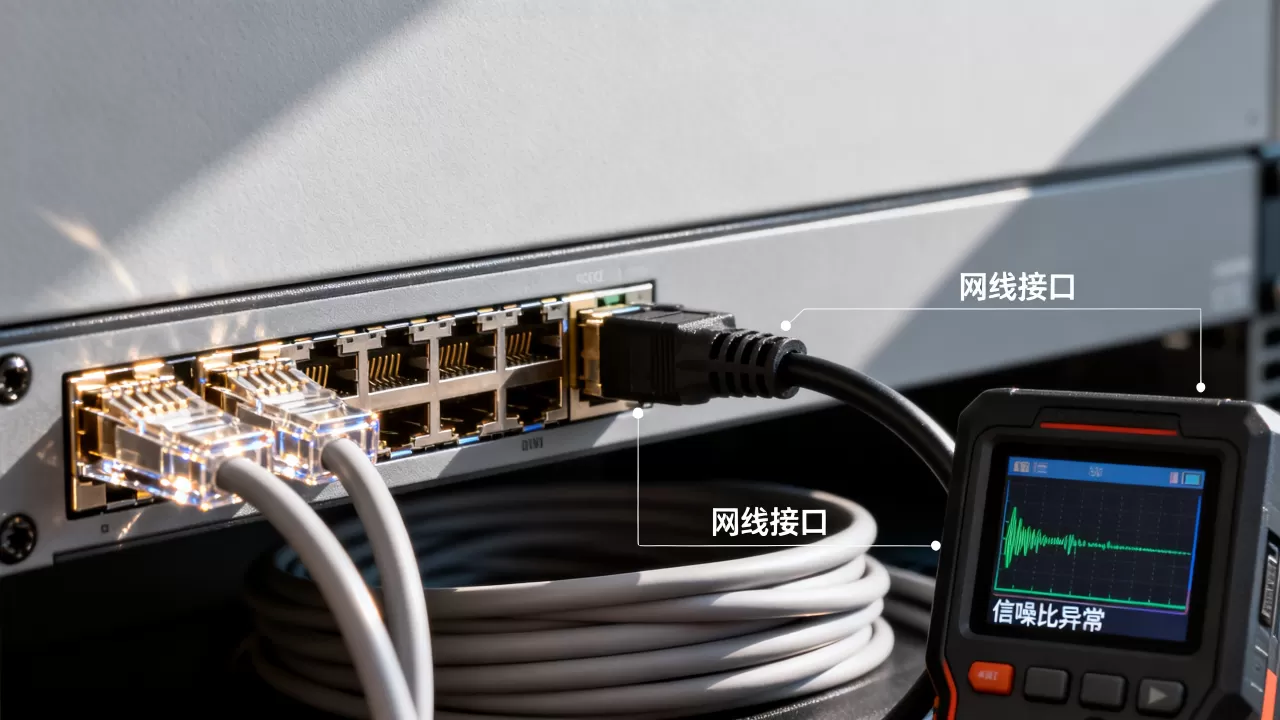

注意： 如果现场已有网线，你可以用测线仪测试通断同时，观察是否有串扰或信噪比异常，部分测线仪能显示信噪比，若低于标准,则需重新压接。
常见网线类型与信噪比性能
| 网线类型 | 频率支持 | 典型信噪比余量 | 最适用场景 |
|---|---|---|---|
| 超五类 | 100MHz | 较低，易受干扰 | 短距离、低成本环境 |
| 六类 | 250MHz | 较好，余量充足 | 主流服务器网络 |
| 六类屏蔽 | 250MHz | 优秀，抗干扰强 | 机房干扰源多、长距离 |
| 七类 | 600MHz | 极高，但需接地 | 数据中心核心链路 |
业内专家指出，在机房干扰源较多的情况下，六类屏蔽网线配合标准接线图，信噪比余量可提升30%以上，ALM-3416067告警发生率显著降低。
ALM-3416067 网线信噪比异常怎么解决？三步排查法
当告警出现时，按以下优先级排查,高效定位问题。
第一步：检查网线质量
网线信噪比异常原因中，网线材质不达标占最大比例。 许多低价网线是铜包铝或铜包铁,在长距离或高速率下信噪比严重下降。
- 使用六类或超五类纯铜网线，屏蔽网线更好（但需注意接地）。
- 检查网线有无明显弯折、挤压、被踩踏。
- 确认网线长度是否超过100米（标准上限）。
第二步：检查接线与端接
即使网线材质好,接线不规范也会导致信噪比异常。
- 检查水晶头触点是否氧化、接触不良。
- 重新压接，确保线对双绞程度保留（解开长度不超过13mm）。
- 用网线测试仪检测每对线信噪比，如果某对线异常,重新做头。
第三步：排查环境干扰
机房网线信噪比异常常与干扰源有关。 网线靠近强电、变频器、电机、空调压缩机等,会引入电磁干扰。
- 网线应与强电电缆保持30cm以上距离，若无法避免,使用屏蔽网线并可靠接地。
- 检查网线是否与电源线绑扎在一起，如果必须同槽,加装金属线槽并接地。
- 接地问题：屏蔽网线两端接地或单端接地？行业共识是：在服务器端单端接地,避免地环路。
服务器网线接线图与信噪比异常的常见误区
许多运维人员习惯“能通就行”,但信噪比告警往往就是这些误区造成的。
- 线序随便，只要通就行。 线序错误会导致串扰，信噪比下降，即使测线仪全亮,高速数据时也会丢包。
- 屏蔽网线可以不用接地。 屏蔽网线不接地，屏蔽层反而成为天线，放大干扰,信噪比更差。
- 免压水晶头更方便。 免压水晶头接触面积小，长期使用易氧化,信噪比会逐渐劣化。
如何预防网线信噪比异常？（长期维护建议）
- 布线时保留接线图：记录每根网线的走向、线序、测试结果,便于后续排查。
- 每季度用测线仪抽检：特别是机房环境有变化时（如新增机柜、改变电源线路）。
- 选用品牌网线：如安普、康普、大唐电信等,质量有保障。
- 在成都等机房密集区域，运维人员常遇到因干扰导致的ALM-3416067,建议对核心业务网线加装屏蔽并测试信噪比。
服务器网线接线图与ALM-3416067异常问答
Q：服务器网线接线图用568A还是568B？
A：服务器网线应优先使用T568B标准直通线，虽然现代设备支持自动翻转，但统一使用T568B可以避免因线序不一致导致的信噪比异常，在同一个项目内,所有网线保持一致。
Q：ALM-3416067告警一定是网线问题吗？
A：多数情况下是网线或连接器问题，但也不排除服务器网卡故障，如果更换网线后告警仍存在，建议检查网卡接口、驱动，以及交换机端口是否正常,可以用笔记本直连服务器测试。
Q：网线信噪比异常怎么用测线仪检测？
A：专业测线仪（如Fluke DSX）可以直接显示信噪比、衰减、串扰等参数，普通网线测试仪只能测通断，无法判断信噪比，如果只有普通测线仪，可以通过观察丢包率间接判断,但最佳实践是使用专业仪表或替换法。
网线信噪比不是玄学，它被写进标准，可以被测量，也可以被解决。 只要遵循标准接线图、选用合格网线、规避干扰，ALM-3416067告警就能彻底消除，下次再遇到，按上述三步排查，你会发现在大多数情况下,问题出在不起眼的网线接头或材质上。参考2
首发原创文章，作者：王坚，如若转载，请注明出处：https://idctop.com/article/533810.html
