一张完善的服务器机房布线图，是确保机房散热效率、降低故障率、提升运维速度的核心蓝图。 它不只是几张线缆的走向勾画，更是从物理空间到逻辑链路的结构化方案，没有这张图，后期的设备扩容、故障排查甚至日常清洁都会变成一场灾难。
服务器机房布线图为什么如此重要
布线图的价值往往在出现问题时才被真正意识到,多数情况下，机房故障的排查时间浪费在“捋线”上，而非处理故障本身。
布线图直接影响散热与能效
机柜内部气流组织是否顺畅,取决于线缆是否阻挡了前后风道，业内专家指出，杂乱无章的线缆会阻碍气流，导致局部热点，迫使空调系统加大功率，直接拉高PUE值，一张标注了桥架走向和线缆密度的布线图，能在设计阶段就规避这些问题，让冷热通道真正发挥作用。
布线图决定运维效率与扩容便利性
当需要紧急更换一台交换机或新增一条链路时,清晰的布线图能让你在3分钟内定位到对应端口和配线架，反之，如果只能靠爬机柜、翻线缆，时间成本会成倍增长，行业共识认为，布线图越规范，后期运维的人工成本越低，故障中断时间越短。
服务器机房布线图怎么画？遵循这三个步骤
很多新手拿到机房平面图后不知从何下笔,其实只要抓住三个核心环节，就能画出可用的布线图。
第一步：测量并建立物理基线
- 用卷尺或激光测距仪记录机柜间距、地板高度、桥架位置。
- 标注所有强电插座和弱电配线架的位置,确保电源线与网线保持至少30厘米间隔。
- 绘制机柜正视图,预留U位编号，并标记设备高度（1U/2U/4U）。
第二步：选择绘图工具并分层绘制
推荐使用
Visio或Lucidchart，如果预算有限，开源工具Draw.io也能胜任，关键是要分层：
- 第一层：物理布局层（机柜、空调、UPS位置）
- 第二层：强电走线层（PDU、电源插座连线）
- 第三层：弱电走线层（网线、光纤、配线架跳线连接）
- 第四层：标签标识层（每根线缆的起点和终点编号）
第三步：标注关键信息并生成配套文档
- 每根线缆标注：源设备-端口 → 目标设备-端口，SW-01-Gi1/0/1 → SRV-12-eth0”。
- 在图纸角落附上图例和修订记录,标明版本号与修改日期。
- 导出PDF和可编辑源文件,双备份存放。
小型机房布线图价格影响因素有哪些
对于预算有限的小型公司,布线图的价格往往与设计深度挂钩，一张手绘草图可能免费，但一张包含详细配线表和标签规范的图纸，则需要专业设计费。
设计复杂度与人工成本
- 纯示意图：仅标注设备位置和大致走向，常见于方案报价阶段，费用较低。
- 施工竣工图：包含每根线缆的物理路径、桥架填充率、标签编号，适合交付验收，价格通常在数千元左右。
- 三维可视化布线图：用于高密度机房，能模拟线缆走向并检查冲突，费用较高，但能避免后期返工。
地域差异对价格的影响
一线城市专业设计公司报价通常比二三线城市高一档,但本地化服务在小项目上更具效率。本地机房布线图的绘制如果由集成商提供，有时可包含在整体施工合同内，单独购买则需按工时计费，建议在询价时明确要求提供“可编辑矢量图源文件”，避免后续修改二次收费。
不同规模机房的布线图设计差异
小型机房追求“够用且易维护”，大型数据中心则强调“模块化与可扩展性”，布线图的设计思路必须跟着规模走。
小型机房：以简洁和易修改为核心
- 机柜数量少（2-5个），优先采用顶部走线或开放式桥架，方便随时调整。
- 布线图不必过于复杂,重点标注电源插座对应UPS回路以及核心交换机到各服务器的跳线表。
- 考虑未来1-2年扩容，预留U位并空出桥架容量。
中型机房：标准化与文档管理并重
- 采用MPO/MTP预端接光纤和高密度配线架，要求布线图必须包含配线架端口对应关系。

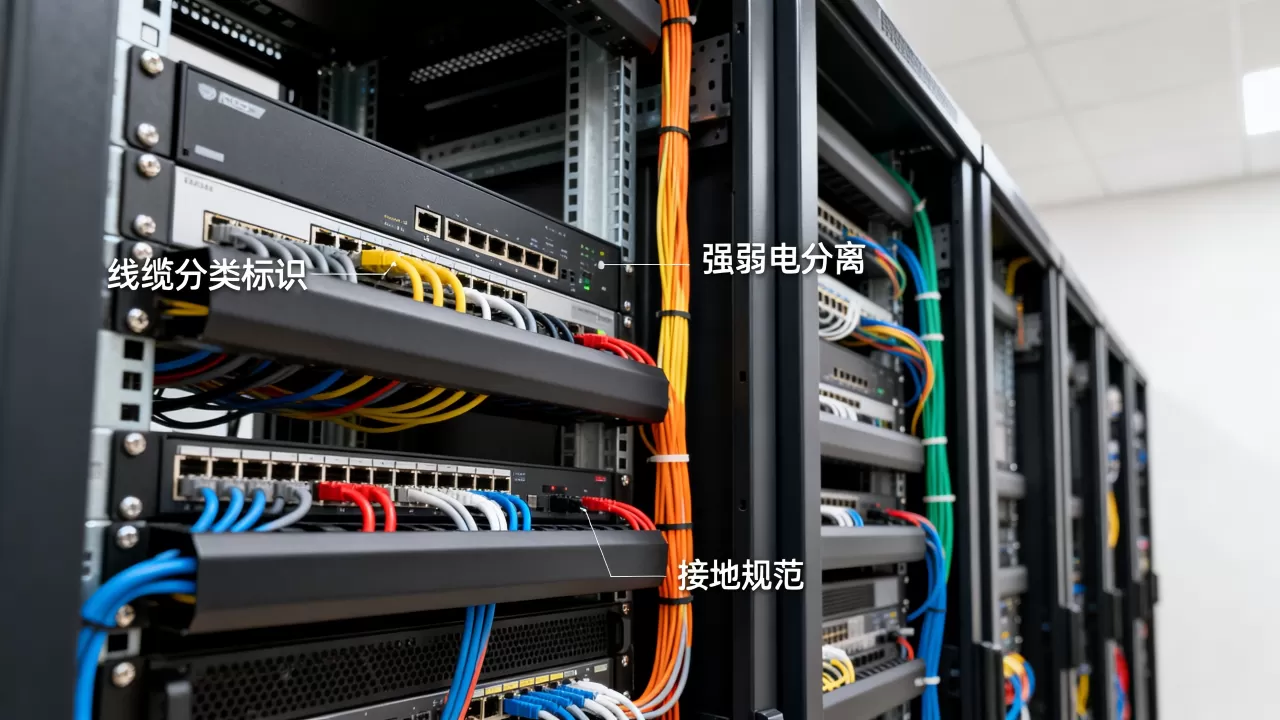

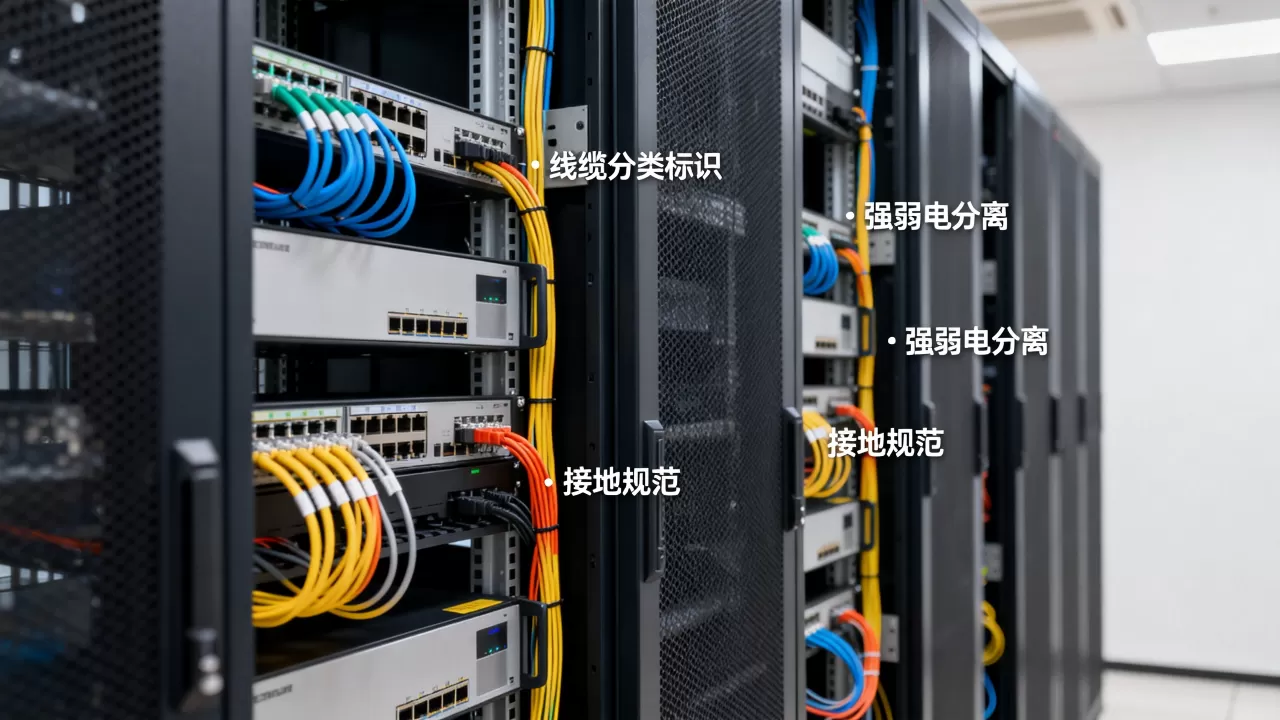

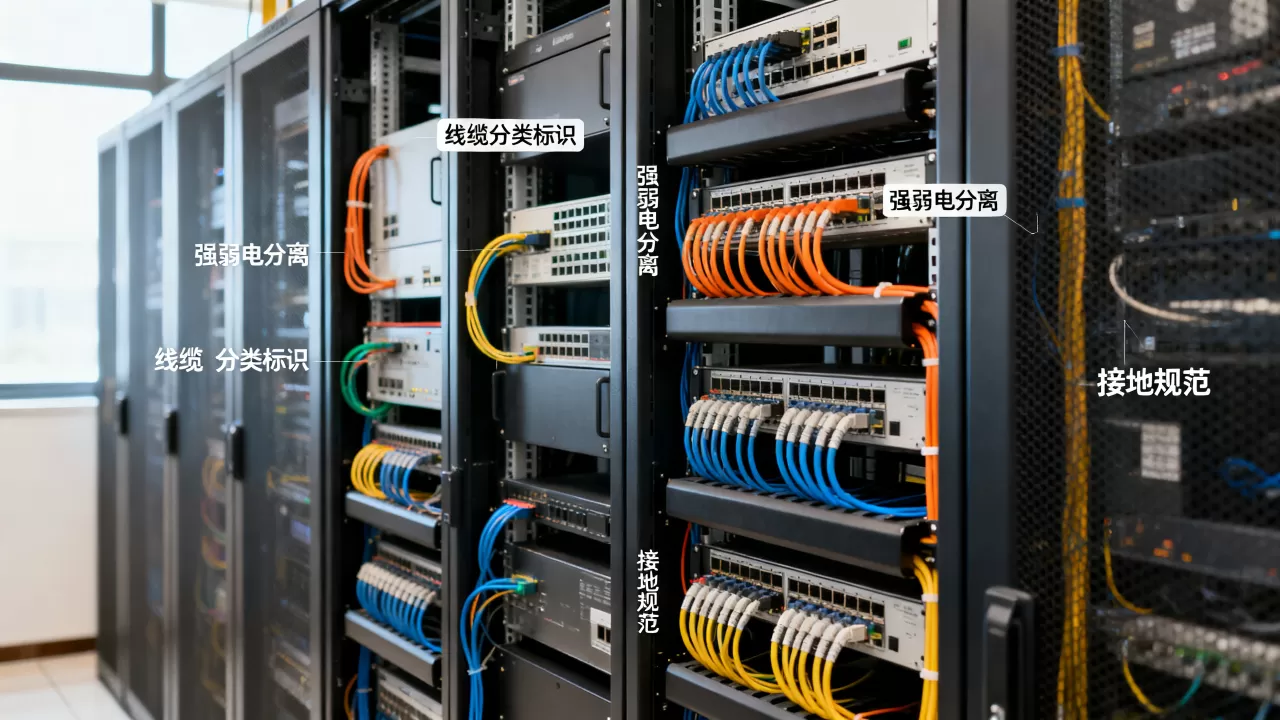

- 引入颜色管理：如蓝色代表服务器网线，黄色代表管理网线，红色代表交叉连接，并在图纸上统一标注。
- 备份一份电子版图纸,同时打印一份塑封版挂在机房门口，供应急使用。

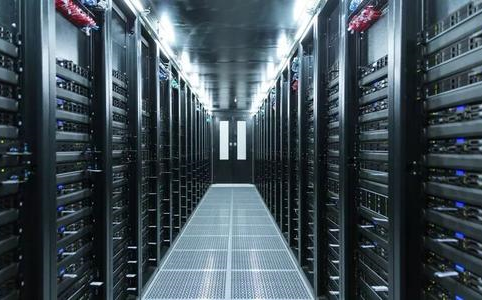

大型数据中心：模块化与自动化联动
- 布线图需与DCIM（数据中心基础设施管理）系统对接，实现实时变更记录。
- 使用A/B双链路冗余设计，布线图需明确标示主备线路的物理分离路径。
- 标签采用二维码或RFID，布线图直接链接到资产管理数据库，实现扫码查线。
常见布线图错误与避坑指南
即使有图,也可能因为细节遗漏导致实战中失效，以下几个错误出现频率最高：
- 只画平面图，忽略立面图：机柜内部线缆走向、桥架高度、地板下深度在平面图上无法体现，必须配合立面图或剖面图。
- 标签信息不全：只标了设备名，没标端口号，或者没标线缆类型（Cat6A/单模光纤），后期根本无法对应。
- 未更新竣工图：施工过程中临时改线，但图纸没同步修改，导致竣工图与现场不一致，比没图更麻烦。
- 忽略冗余与备份：没有在图上标注备用通路和空闲端口，扩容时只能重新拆图。
服务器机房布线图常见问题解答
有没有免费的服务器机房布线图模板可以使用？
网上可以找到一些基础模板,例如Visio自带的“机架布局”形状、Draw.io社区提供的“服务器机房”模板，但需要根据实际机柜宽度、深度、设备型号进行自定义调整，免费模板通常只提供通用框架，无法直接满足你的电源分离和气流优化的要求，建议作为起点然后深度修改。
服务器机房布线图是否需要包含防火墙和路由器配置信息？
布线图主要关注物理连接和线缆路径,并不需要包含路由策略或防火墙规则，但建议在图纸的“备注”字段中标注每个网络设备的管理IP地址和固件版本，并在旁边附上“逻辑拓扑图”作为姊妹文档，这样物理层和逻辑层分开，维护时更清晰。
布线图如何与后期维护对接才最有效？
最有效的方式是建立电子版档案库，每次跳线变更后，由运维人员在24小时内更新图纸，并在图纸上增加“变更栏”记录操作人、时间、原因，将图纸的关键信息（如配线架端口对应表）导出为Excel，供巡检工具扫描比对，只要坚持“随变随改”，布线图就不会沦为一纸空文。
一张好用的布线图，最终要能帮你快速回答“线从哪来，到哪去”这两个问题。 把它当作机房的骨骼，而不是装饰品，后续的每一次扩容和维护都会因此受益。
