监控系统流程CAD图是监控项目从设计到落地的核心文件，它不仅展示设备位置，更需绘制信号流与数据交互，从而支撑后续流程监控的实时管理与运维。
一张好的CAD图，必须包含设备点位、线缆链路和系统拓扑，这三者缺一不可，设备点位是“眼睛”，线缆链路是“神经”，拓扑结构是“大脑”，它们共同决定了流程监控能否准确、高效，下面，我手把手带你了解这张图到底该怎么画、怎么用,以及如何避免常见的坑。
监控系统流程cad图怎么画
画好一张监控系统流程CAD图，关键在于逻辑先行，不要一上来就丢设备，而是先理清监控流程，流程从事件触发到画面显示、录像存储,每一步都要在图中体现。
第一步：绘制系统流程图
用标准符号画出摄像机、交换机、录像机、解码器、显示设备，并用箭头表示数据流。常见做法是先在纸上画草图，确认无误后再用CAD软件精确绘制，系统流程图是其他图纸的基础，它决定了监控系统流程监控的总体架构。

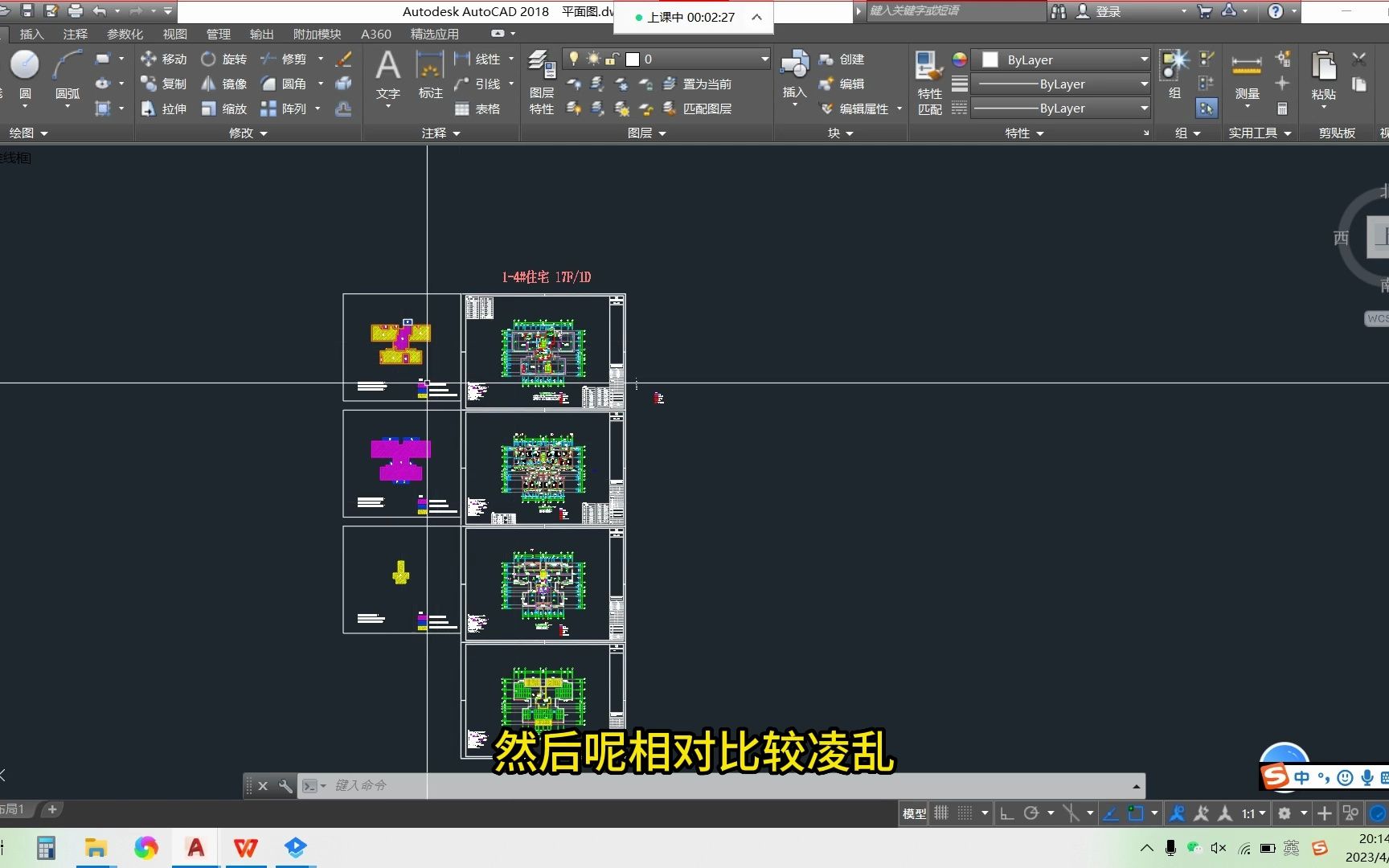

第二步：设计点位布置图
在建筑平面图上标注摄像机位置，注意避免死角，同时考虑安装高度和角度。建议使用不同颜色或图块表示不同类型摄像机（如球机、枪机、半球），点位图需要与现场一一对应,否则流程监控中定位报警源时会出错。
第三步：绘制线缆路由图
线缆路由图是施工队最依赖的图纸，它需要画出从每个摄像机到汇聚点（弱电井、机房）的线缆路径，标注线缆类型、长度、桥架尺寸。关键点是预留管线和线缆余量，便于后期维护。流程监控调试时,线缆路由图能快速帮助排查物理层故障。
第四步：完善系统拓扑图
拓扑图展示设备连接关系，包括网络划分、IP地址段、VLAN配置。一张清晰的拓扑图能让运维人员一眼看出数据走向,在流程监控平台配置联动策略时尤为关键。
第五步：添加图例和说明
图纸必须有图例解释符号含义，以及施工说明，包括安装工艺、线缆要求、接地要求等。这一步最容易被忽视,但没有图例的图纸会让施工队和甲方都头疼。
安防监控系统流程图设计要点
设计安防监控系统流程图时，除了技术细节，还需考虑业务流程。流程监控要求图纸能反映系统的实际运行逻辑,而不仅仅是静态连接。
将报警联动逻辑画在图上
很多流程图只画设备连接，却忽略了报警联动，门禁入侵时，就近摄像机自动弹窗并录像，这个逻辑应该用箭头和文字标注在流程图中，流程监控平台会据此配置响应策略。
合理使用CAD图层
利用图层管理，将视频流、控制流、电源线分开放置。
通常，视频流用实线，控制流用虚线，电源线用点划线，这样，在流程监控维护时，可以单独关闭某个图层,专注于特定线路。
标注设备编号与IP规划
每个设备在图中的编号应与其在监控平台中的编号一致。建议在图纸空白处列一个设备表，包含IP地址、MAC地址、安装位置。这能极大加快流程监控部署时的配置速度。
流程监控如何借助cad图实现高效运维
流程监控平台（如海康iVMS-4200、大华ICC）都支持导入CAD底图，导入后，将每个设备图标绑定到CAD图上的对应位置,系统即可实现可视化运维。
在监控平台导入CAD图的操作步骤
以海康iVMS-4200为例：
- 在系统配置中选择“电子地图”；
- 点击“导入”,选择DWG文件；
- 调整地图比例,确保与实际尺寸一致；
- 将设备从列表拖拽到地图上对应位置；
- 保存并应用。
绑定后，监控系统流程监控的实时状态就能在CAD图上直观显示，包括设备在线/离线、故障、报警等。
利用CAD图做故障预判
通过分析CAD图中的链路长度和设备型号，结合平台统计，可以预判易老化线路。流程监控系统主动生成维护工单,减少非计划停机。
版本管理：让图纸与现场同步
系统变更后，必须同步更新CAD图。建议
使用名为“监控系统流程cad图_版本号”的命名规则，并保留历史版本。流程监控平台上的电子地图也需随之更新，否则会出现“图上还在，现场已拆”的尴尬情况。
监控系统流程cad图常见问题与解答
监控系统流程cad图需要包含哪些设备信息？
需要包含设备名称、型号、IP地址、安装位置、交换机端口、供电方式、安装高度等。关键点是信息要完整，且与现场实际情况一致,否则流程监控无法准确获取设备状态。
流程监控平台如何利用cad图实现告警定位？
流程监控平台导入CAD图并绑定设备图标后，当设备告警时，平台自动在图中高亮对应图标，并显示故障详情。运维人员无需记忆设备位置，直接看图即可找到故障点,缩短排查时间。
监控系统更新后cad图必须同步修改吗？
必须同步修改。流程监控依赖图纸的准确性，如果图纸滞后，会导致监控平台显示错误，甚至引发误操作。行业共识，图纸更新应与系统变更同步进行,并建立版本归档机制。
一张完善的监控系统流程CAD图，不仅是施工的蓝图，更是流程监控的大脑，它把设备、链路、逻辑整合在一起，让你的监控系统真正可管可控。 下次设计或改造时，别再只画设备表面,记得把流程监控的需求嵌入每一根线条中。
