服务器部署图是系统架构的物理拓扑蓝图，它通过节点和连线清晰展示服务器、网络设备、中间件及应用程序的部署关系，是运维与开发团队实现高效沟通和精准部署的基础。
服务器部署图怎么画？三步搭建核心框架

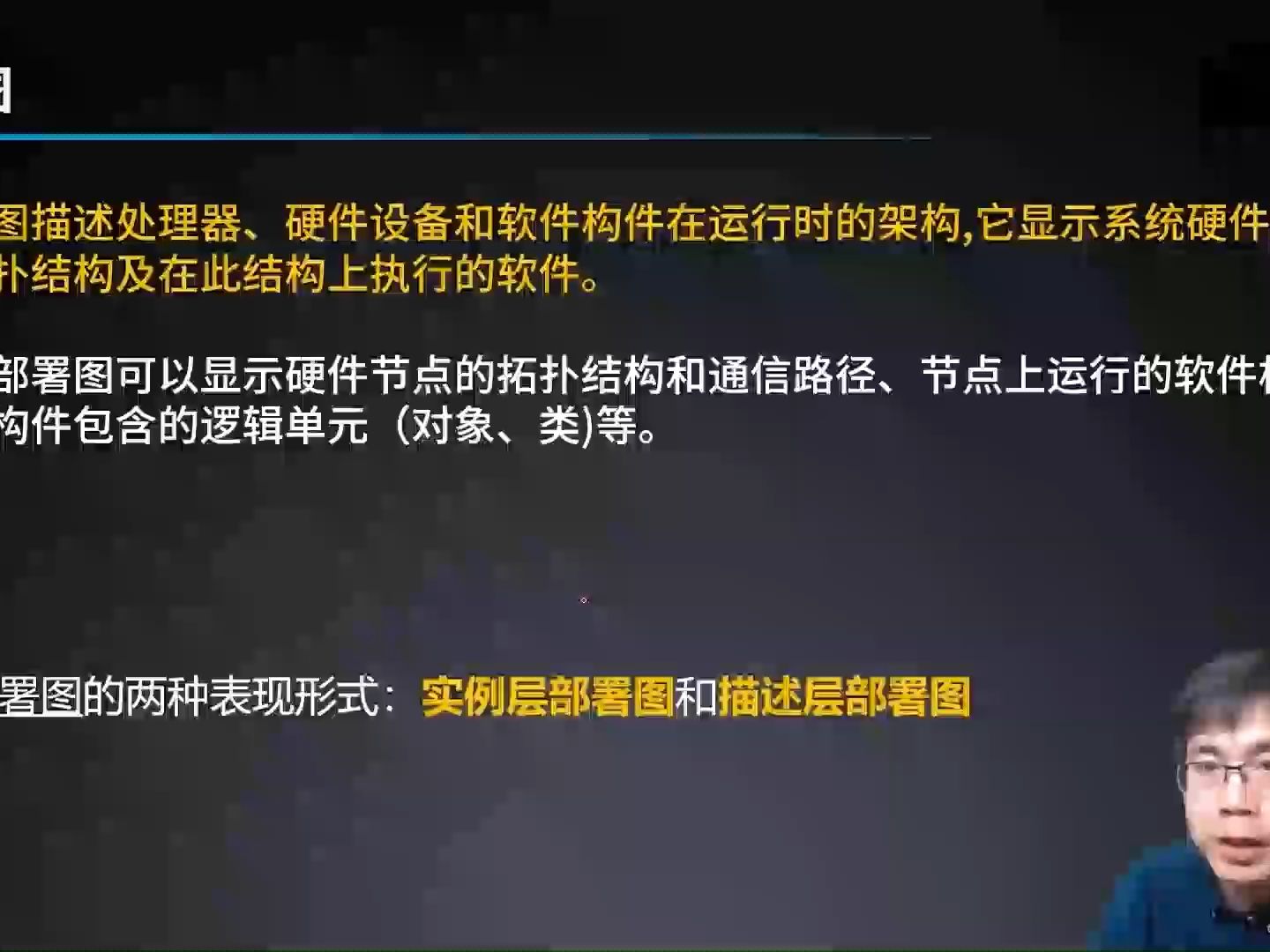

画部署图之前，先明确你要表达的系统边界和部署层次，一张标准的部署图由三个核心要素构成：节点（Node）、组件（Component）和通信路径（Communication Path），节点代表物理或虚拟服务器，组件是节点上运行的服务或软件,通信路径标注节点间的交互协议。
第一步：梳理节点与组件
从你的系统架构中逐层提取所有需要部署的实体，一个Web应用可能包含：负载均衡器节点、应用服务器节点、数据库服务器节点、缓存节点，在每个节点内部，列出其承载的软件组件，如Nginx、Tomcat、Redis、MySQL，这一步的输出是一个节点清单，附带每个节点的操作系统、硬件规格（可选）。
第二步：绘制连接并标注协议
节点之间用实线连接，每条线必须标注通信协议和端口号，负载均衡器到应用服务器标注HTTP/8080，应用服务器到数据库标注JDBC/3306，协议标注能帮助网络团队快速配置防火墙规则,避免部署后才发现端口不通。
第三步：调整布局与添加注释
将节点按网络区域分组，比如外网区、DMZ区、内网区，使用矩形框或泳道区分不同安全域，在连线旁加入注释，说明集群规模、故障转移机制或关键配置，如“主库写，从库读”，最终输出的部署图应当是一份可直接用于生产部署的参考文档,而不仅仅是示意图。
服务器部署图工具对比：选对工具事半功倍
市面上的绘图工具从免费开源到企业级套件各有侧重，以下对比四款主流工具，帮助你根据团队规模和预算做出选择,这是许多团队在规划部署图时最先遇到的问题。
免费工具推荐：Draw.io、PlantUML
- Draw.io：零成本，支持本地部署和在线版，与Google Drive、OneDrive、GitLab集成，图标库较全，适合快速绘制中小型部署图，缺点是多人实时协作稍弱,大文件加载偏慢。
- PlantUML：代码驱动，通过文本描述生成UML图，包括部署图，天然适配Git版本控制，适合喜欢用脚本定义架构的团队，学习曲线陡峭，但一旦上手,修改和复用效率极高。
商业工具优势：Microsoft Visio、Lucidchart
- Visio：拥有最丰富的网络设备图标库（思科、华为、服务器等），适合企业级复杂网络拓扑，与Office套件深度集成，导出格式多样，价格按年订阅，标准版约300元/年，专业版约500元/年。
- Lucidchart：云原生，协作体验流畅，支持实时多人编辑，适合分布式团队，提供UML部署图模板，自动布局功能节省时间，团队版按用户计费，约600元/年/用户。
工具对比表格
| 工具 | 价格 | 协作能力 | 图标库 | 学习难度 |
|---|---|---|---|---|
| Draw.io | 免费 | 基础 | 中等 | 低 |
| PlantUML | 免费 | 需版本控制 | 文本定义 | 中高 |
| Visio | 约300-500元/年 | 本地为主 | 丰富 | 低 |
| Lucidchart | 约600元/年/用户 | 强 | 丰富 | 低 |
服务器部署图价格：免费工具能搞定企业级部署图吗？
价格是许多团队选择工具时的关键考量，免费工具是否足够,取决于你的部署图复杂度与协作要求。
免费工具的能力边界
Draw.io可以应对中小型系统的部署图，但遇到以下场景时会暴露短板：需要自定义企业设备图标、需要跨部门多人协作、需要嵌入安全审计的导出水印，PlantUML虽然能精确控制，但非技术人员很难参与修改,通常只适合纯技术团队。
商业工具的投资回报
业内专家指出，因部署图不清晰导致的配置错误和返工成本，往往远超工具订阅费用，对于超过10人的技术团队，Lucidchart或Visio的协作功能能显著减少因部署图版本混乱导致的沟通成本，如果你的团队还在使用截图或邮件传递部署图,那么商业工具带来的效率提升可以很快覆盖投入。
不同场景下的服务器部署图实战
部署图没有固定模板，需要根据实际环境调整，以下是三种典型场景,帮助你快速上手。
单机部署场景
最简单的部署图，所有组件集中在一台服务器上，一个LAMP架构的网站：Apache、PHP、MySQL全部部署在同一台物理机或虚拟机中，图中只需一个节点，内部列出组件列表和版本号,这种图适合开发环境或小型演示系统。
集群部署场景
当应用需要高可用或负载均衡时，部署图会呈现多层节点结构，前端有两台Nginx做负载均衡，中间是多个应用服务器节点，后端是MySQL主从集群。连接线需要标注心跳检测、数据同步协议，例如Keepalived虚拟IP、MySQL半同步复制，这种图对于运维排错至关重要,它清晰展示了每个节点的角色和依赖关系。
微服务架构部署场景
微服务环境下，部署图更复杂，通常结合容器和Kubernetes，每个微服务独立部署在Pod中，通过Service对外暴露，部署图需要展示Pod、Node、Ingress、ConfigMap之间的映射关系。这种场景的部署图更多是逻辑层面的，但依然需要标注通讯端口和服务发现机制
,比如Eureka或Consul的地址。
服务器部署图常见错误与避坑指南
根据行业共识，部署图最容易出现以下问题,施工前对照检查可以避免后续返工。
- 节点关系不清晰：只画了连线，没有标注协议或端口,导致网络配置时张冠李戴。
- 缺少关键信息：未标注IP地址段、组件版本、集群数量,图纸无法指导实际部署。
- 版本管理混乱：部署图更新后未同步给团队，线上环境与图纸不符，建议将绘图文件（如.drawio、.puml）存入Git仓库，与代码一同管理,每次架构变更后提交更新。
服务器部署图Q&A：常见问题与解答
服务器部署图用什么工具画最好？
没有绝对的标准答案，个人或小团队优先考虑Draw.io，功能免费且足够；企业团队推荐Lucidchart，协作和模板库更专业；如果团队习惯用代码驱动，PlantUML能实现自动化生成和版本控制。
部署图需要包含哪些元素？
必须包含节点（服务器、网络设备）、组件（软件服务）、通信路径（连接和协议标注），可选内容包括IP地址、端口号、集群数量、运维备注、所属环境（研发/测试/生产），避免过度抽象,确保每一条线都有实际意义。
部署图如何与代码库同步？
将绘图源文件（如.drawio、.puml）存储在Git仓库中，与代码和架构文档一起维护，每次架构变更时，更新部署图并提交，配合Commit Message说明变更内容，这样，任何团队成员都能通过提交历史追溯部署图的演变,实现文档与代码版本对应。
无论你使用哪种工具，绘制服务器部署图的核心价值在于统一团队认知，避免部署环节的误解和错误，花时间画好一张图，往往能节省数倍于调试时间。
