浮栅存储是一种基于浮栅晶体管电荷俘获原理的非易失性存储技术，其核心在于通过控制浮栅中电荷的有无来代表二进制数据，并凭借绝缘层实现长期数据保持，该技术是现代闪存、固态硬盘的基础。
浮栅存储工作原理是什么？核心机制深度拆解

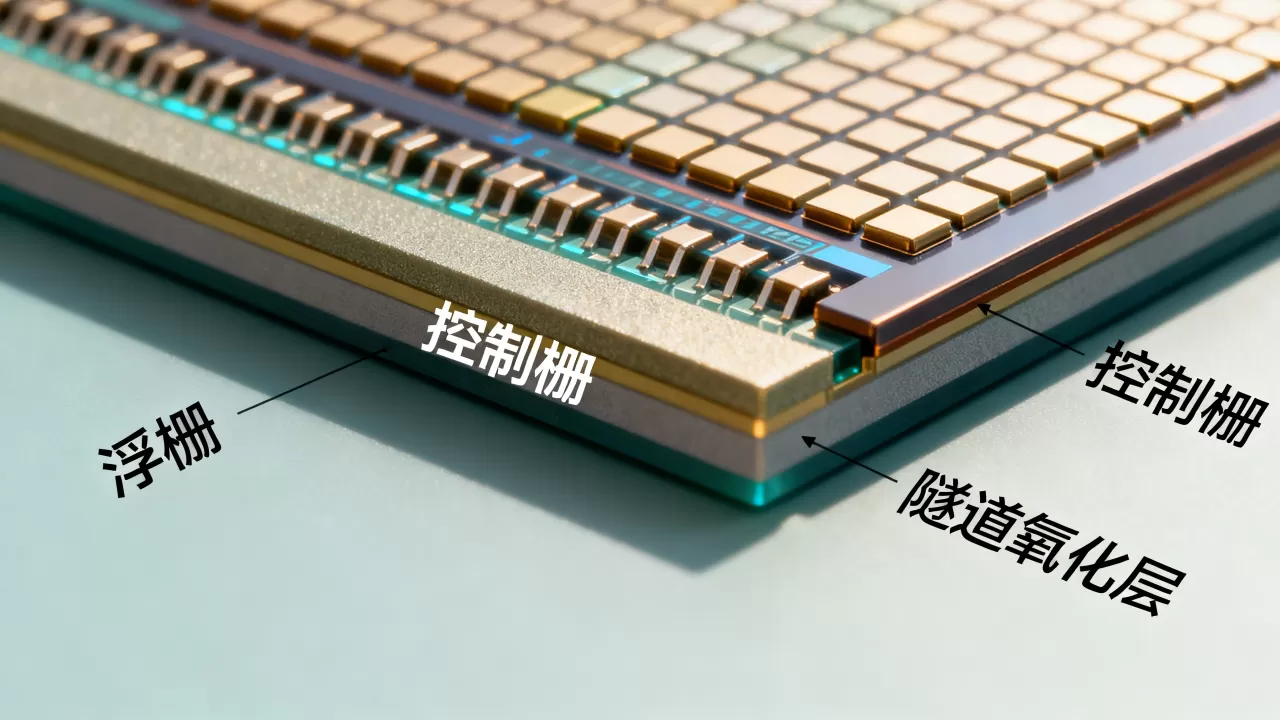

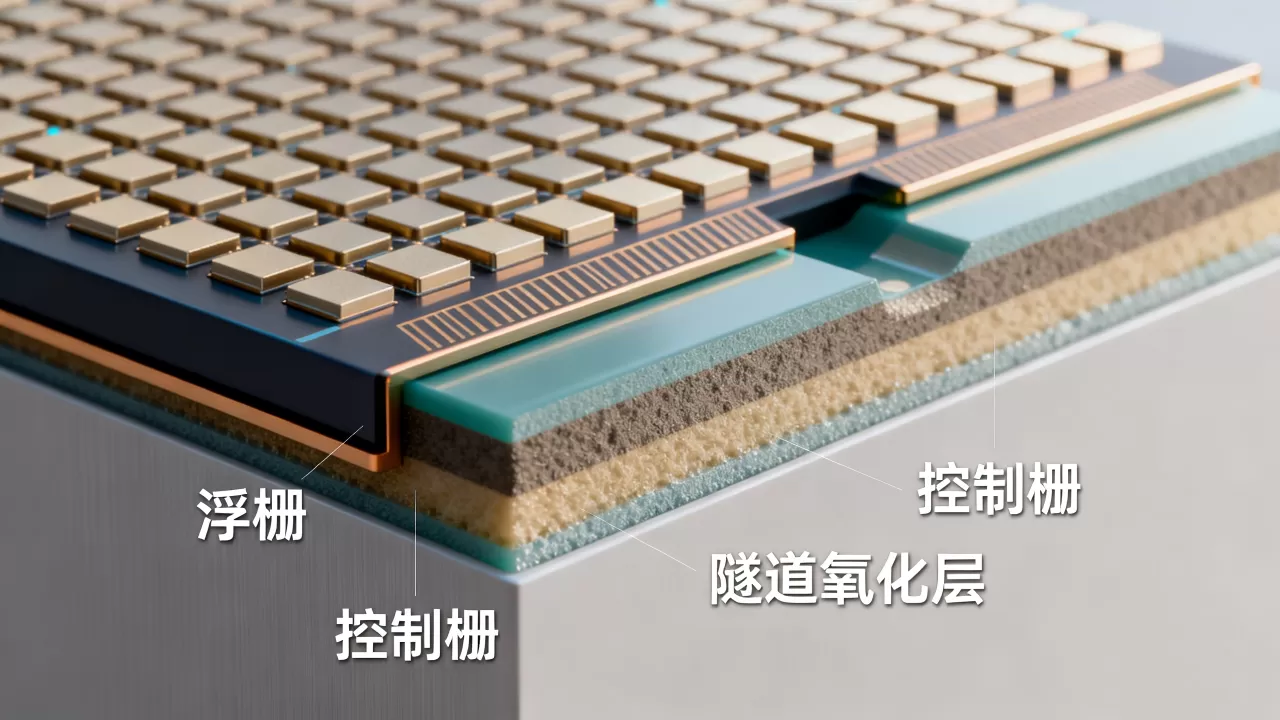

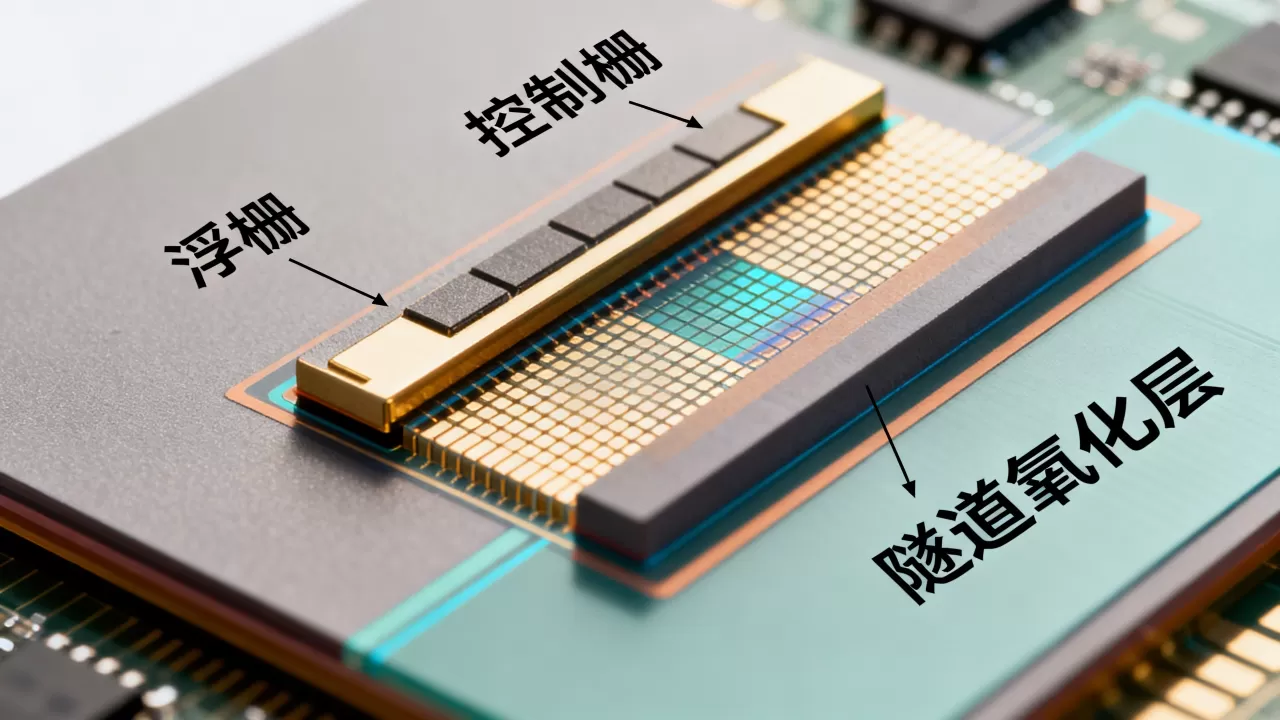

浮栅晶体管的结构：电子囚笼的物理设计
浮栅晶体管是一种特殊的MOSFET，在控制栅极和沟道之间额外嵌入了一层多晶硅浮栅，完全被二氧化硅绝缘层包围，这个浮栅就是电子的“囚笼”一旦电荷进入，就被绝缘层隔离，无法通过常规路径泄漏，存储单元通过检测浮栅中有无电荷来区分1和0状态，业内专家指出，这种结构自1980年代提出后,成为非易失性存储的最经典方案。
写入、读取与擦除：电荷的操控艺术
- 写入：在控制栅极加上高电压，利用量子隧穿效应将沟道中的电子注入浮栅，相当于给囚笼的门施加一个强电场,让电子穿透绝缘层。
- 读取：在控制栅极施加较低电压，检测沟道是否导通，有电荷的浮栅会提高阈值电压，使晶体管难以开启,从而读出0状态。
- 擦除：在衬底或源极施加高电压，将浮栅中的电子拉回沟道，恢复初始状态,代表1状态。
整个过程依赖电场控制，没有机械部件,因此具备高寿命和低功耗优势。
数据保持与耐久性：绝缘层的挑战
电荷保持能力取决于浮栅周围绝缘层
的质量，理想的二氧化硅层能阻止电荷泄漏，保证数据在断电后保持数年甚至更久，但每次写入/擦除都会对绝缘层造成轻微损伤，随着操作次数增加，绝缘层缺陷累积，最终导致无法有效俘获电荷，行业共识认为，传统浮栅器件在数十万次循环后可能出现失效,这也是驱动技术迭代的主要因素。
浮栅存储与闪存区别对比：技术演进的关键
浮栅存储与NOR闪存、NAND闪存的关系
浮栅存储是闪存（Flash）的核心存储单元技术，NOR闪存和NAND闪存都基于浮栅晶体管,但架构和读取方式不同：
- NOR闪存：每个单元独立连接位线，支持随机读取，适合代码执行，但密度较低,成本较高。
- NAND闪存：单元串联成串，共享位线，适合大容量顺序读写，成本低,是SSD和U盘的主流。
两者本质上都是浮栅存储，区别在于电路连接方式,而非存储原理。
浮栅存储与电荷陷阱存储（CTF）的差异
电荷陷阱存储（Charge Trap Flash，CTF）是浮栅的替代技术，用氮化硅等绝缘层取代多晶硅浮栅，电荷被俘获在陷阱中心,关键区别：
- 物理结构：浮栅是连续导电层，电荷分布在浮栅中；CTF离散分布在绝缘层,单个缺陷不易导致全部电荷泄漏。
- 可靠性：CTF对绝缘层缺陷更不敏感，可支持更高擦写次数，在3D NAND中广泛采用。
- 成本：CTF制造工艺更简单，尤其是多层堆叠时,省去了浮栅的刻蚀与沉积步骤。
从应用看，大多数现代3D NAND闪存已转向CTF，但传统浮栅仍在部分2D NAND和嵌入式存储中保留。
从浮栅到CTF：技术迭代的驱动力
随着制程微缩，浮栅结构面临电荷耦合干扰和漏电挑战，电荷陷阱存储通过离散俘获减轻了这些问题，并在3D堆叠中展现出更好的可扩展性，但浮栅存储并未消失，在需要高稳定性、低干扰的特定场景（如微控制器内置Flash）中依然占据相当比例，用户在选择存储方案时，需权衡密度、可靠性和成本。
浮栅存储技术应用场景有哪些？从消费电子到工业控制
固态硬盘与U盘的核心存储单元
无论是SATA SSD还是NVMe固态硬盘，每个存储单元本质上都是浮栅晶体管或它的衍生结构CTF，NAND闪存通过高密度堆叠实现TB级容量，广泛应用于个人电脑、数据中心和移动设备，U盘和存储卡也依赖同样技术,成本降低后成为日常数据交换的标配。
嵌入式系统与物联网设备的存储选型
在微控制器（MCU）中，嵌入式Flash通常采用浮栅存储，用于存放固件和程序代码，这类应用对数据保持时间要求高，且需要快速随机读取，在物联网传感器、智能家居设备中，浮栅存储因其低功耗和非易失特性,成为日志存储和参数保存的首选。
特殊环境下的可靠性考量
在高温、高辐射的工业或航天场景，浮栅存储的绝缘层容易发生泄漏，导致数据丢失，这类应用常采用经过特殊加固的存储芯片，或通过ECC纠错和冗余设计提升可靠性，近年来，部分车规级存储芯片仍沿用传统浮栅工艺,以兼顾成熟度和成本。
浮栅存储常见问题解答
浮栅存储工作原理是什么？简单概括
浮栅存储通过控制浮栅层中是否有电荷来改变晶体管的阈值电压，从而表示二进制数据，写入时利用量子隧穿效应注入电荷，擦除时反向拉出电荷，断电后电荷被绝缘层保持,实现非易失存储。
浮栅存储器价格受哪些因素影响？
浮栅存储器价格主要取决于制程工艺、存储密度和供需关系，先进制程（如10nm以下）的浮栅芯片成本较高，但密度提升后单位价格下降，3D NAND闪存通过堆叠层数降低成本，近两年单位存储价格已降至每GB不到0.1美元，地域方面，国内厂商在成熟制程浮栅芯片上具备价格优势,但高端产品仍依赖进口。
浮栅存储与电荷陷阱存储哪个更优？
两者各有优劣，浮栅存储数据保持能力较强，但擦写次数有限；电荷陷阱存储更耐用，适合高密度3D集成，实际应用中，消费级SSD大多采用电荷陷阱存储，而嵌入式Flash和部分工业级存储仍保留浮栅结构，选择时需根据使用场景评估可靠性、成本和容量需求。
浮栅存储作为非易失性存储的基石，深刻影响了现代数字设备的存储架构，从传统浮栅到电荷陷阱的演进，始终围绕密度、可靠性与成本的平衡展开，理解其原理,有助于更精准地评估和选择存储方案。
