e9000服务器由哪些组件构成呢,配置参数怎么看

e9000服务器由计算节点、交换模块、管理模块、电源模块、风扇模块及机箱背板六大核心组件构成,计算节点负责数据处理,交换模块连接网络,管理模块监控系统,电源与风扇保障运行,机箱背板提供电气互联。这六部分协同工作,形成一套高密度、可扩展的刀片服务器平台,常见于数据中心虚拟化与高性能计算场景。

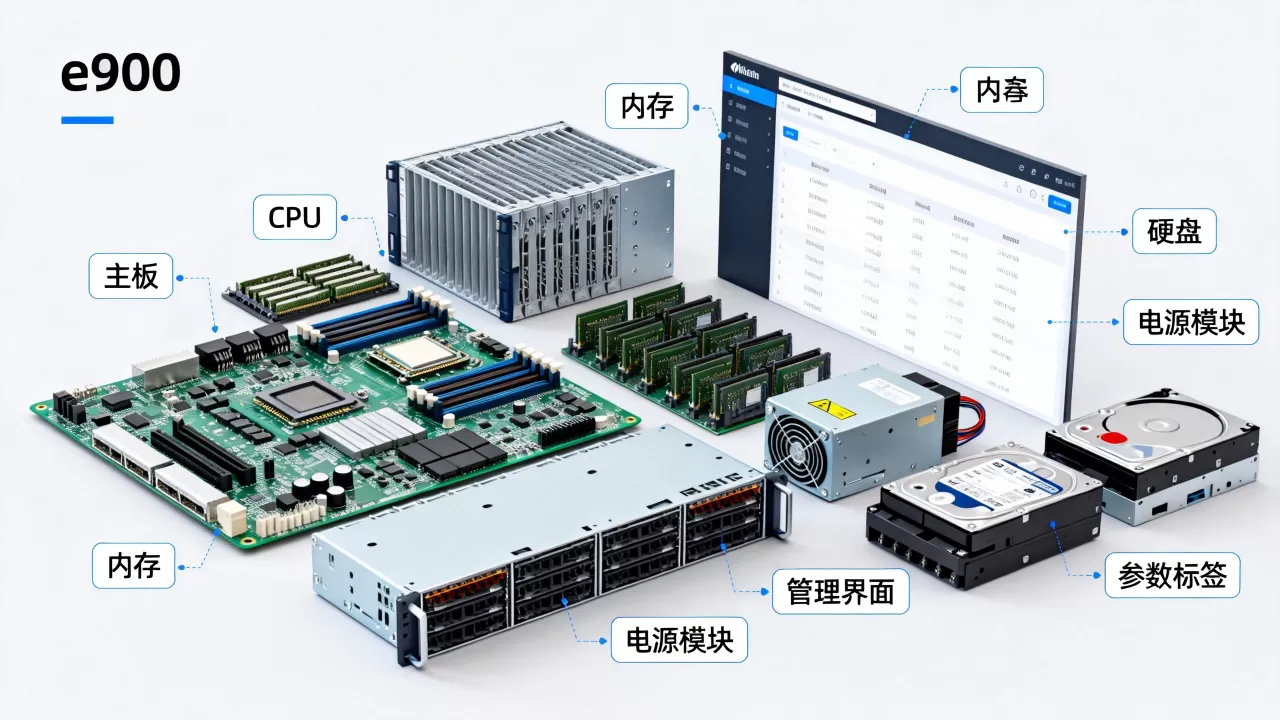

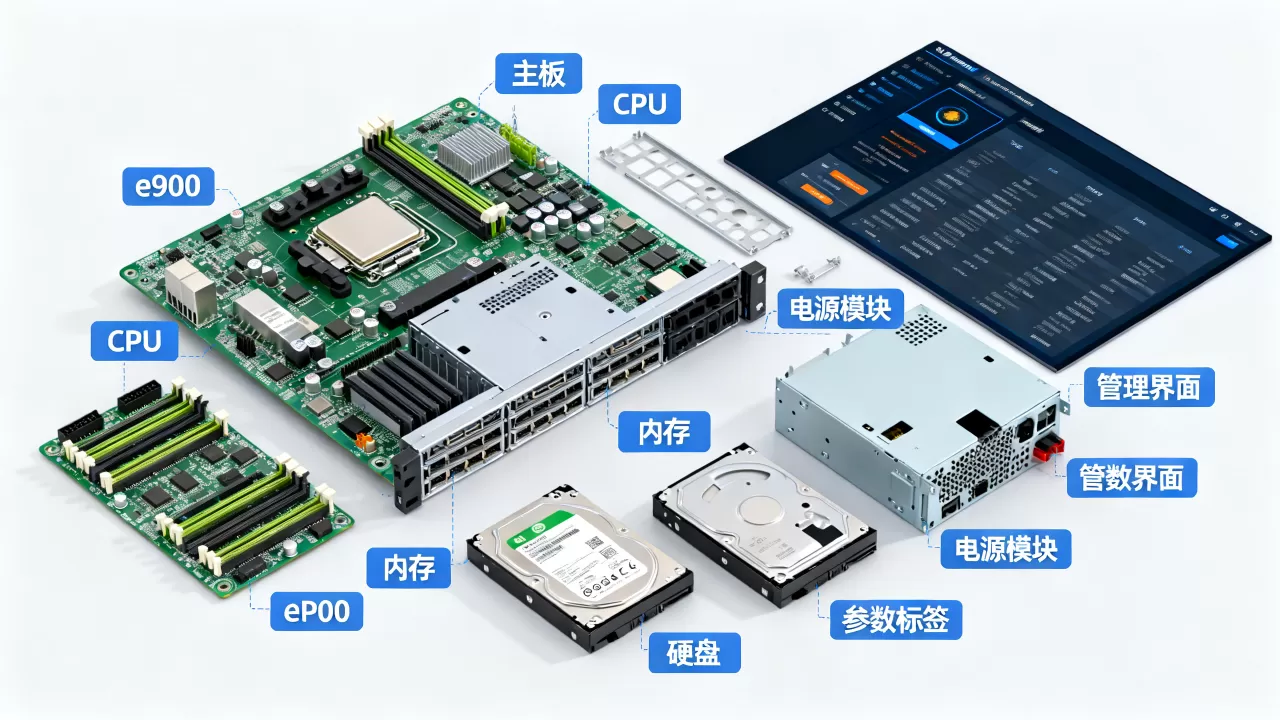

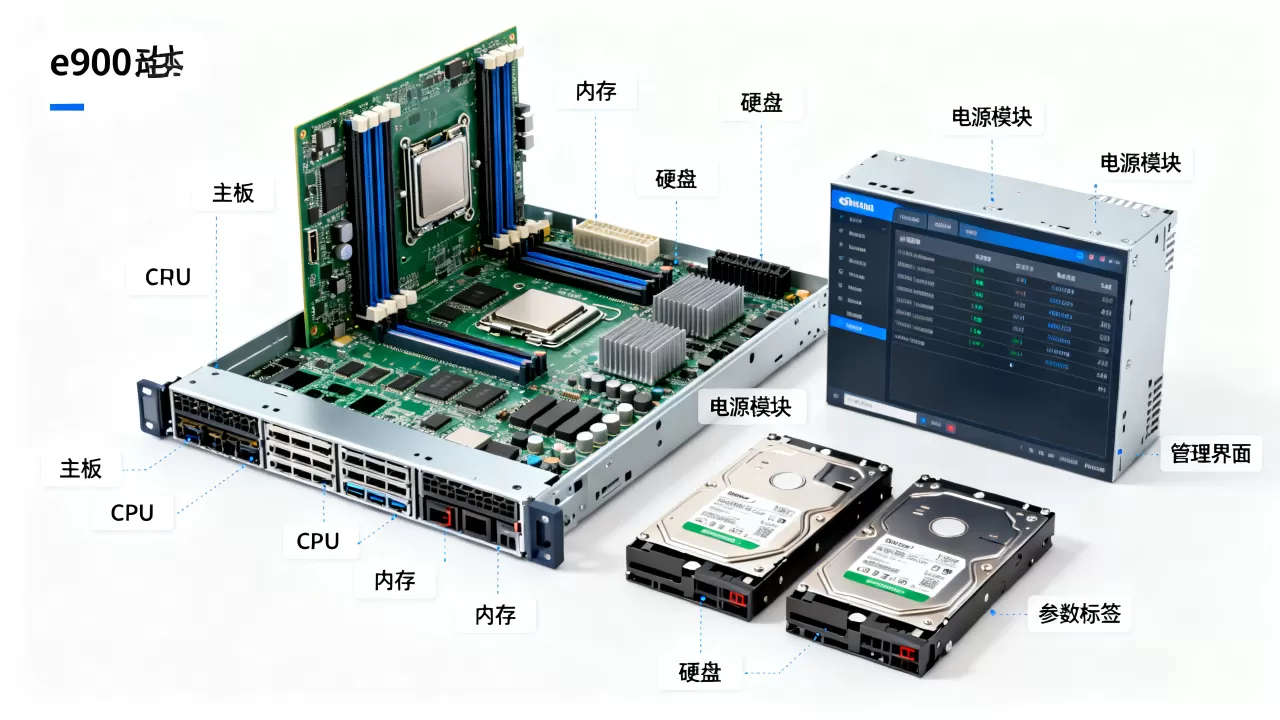

拆解e9000服务器核心组件

e9000采用模块化设计,每个组件都可独立维护和升级,理解其构成是运维与选型的基础。

新手必学:服务器产品的规格参数你全能看懂吗?
加载中
新手必学:服务器产品的规格参数你全能看懂吗?

计算节点(刀片)

计算节点是e9000的运算核心,相当于一台独立的服务器,集成CPU、内存、本地硬盘和网络接口,每个节点通过机箱背板获取电力并与交换模块通信。

  • 处理器支持:通常搭载Intel Xeon E5或E7系列,部分型号兼容AMD EPYC,具体取决于节点型号。
  • 内存与存储:最多24个DIMM插槽,支持DDR4 ECC内存;本地存储可用SAS/SATA硬盘或NVMe SSD,通过板载控制器管理。
  • 网络接口:节点自带板载网卡(如10GE/25GE),通过背板连接到交换模块,实现数据高速交换。

在部署时,计算节点可以按需组合,不同代的节点(如E9000 CH121与CH242)混插在同一机箱,但需确认管理模块的兼容性,据行业部署白皮书,多数数据中心会根据负载密度选择节点类型,例如虚拟化场景优先选用高内存节点。

交换模块

交换模块负责机箱内部节点之间以及外部网络的连接,e9000通常提供多种交换形态,包括以太网、光纤通道(FC)和InfiniBand。

  • 以太网交换:如CX111系列,提供10GE/25GE上行端口,支持VXLAN和DCB,适应虚拟化网络。
  • FC交换:用于连接存储区域网络(SAN),常见于数据库场景,提供8G/16G链路。
  • 管理交换:内置交换模块同时会承载管理网络,连接管理模块与节点。

每个机箱最多可安装4个交换模块,支持冗余配置,当出现链路故障时,切换时间通常在毫秒级,这部分技术参数可参考华为E9000产品文档。

管理模块

管理模块(MM)是e9000的“大脑”,负责监控所有组件状态、提供Web/CLI管理接口,并支持远程维护。

  • e9000服务器由哪些组件构成呢,配置参数怎么看

    功能:实时采集温度、电压、风扇转速;控制节点上电/下电;告警上报;固件升级。

  • 冗余设计:机箱支持两个管理模块热备,切换过程不影响业务。
  • 接口:提供RJ45串口、GE管理网口,部分型号支持VGA本地显示。

管理模块通过IPMI协议与节点通信,运维人员可通过该模块查看组件FRU信息,例如序列号、生产日期,便于资产管理,实际运维中,管理模块的告警日志是排查硬件故障的第一手资料。

电源与风扇模块

电源模块为整个机箱供电,e9000采用冗余热插拔电源,通常支持2+2或3+1冗余。

  • 电源规格:常见功率2000W或3000W,支持AC或DC输入,部分型号兼容高压直流。
  • 风扇模块:机箱后部安装多个风扇组,采用分区散热设计,保证计算节点、交换模块、电源均有独立风道。
  • 智能调速:管理模块根据温度传感器数据动态调节风扇转速,在低负载时降低噪音与功耗。

在选购时,需根据机箱内节点功耗总量匹配电源数量,满配高功耗节点建议采用3+1冗余,据公开资料,e9000在典型负载下电源效率可达94%以上。

机箱与背板

机箱是整个平台的物理框架,背板则是所有组件电气连接的枢纽。

  • 机箱规格:标准10U或12U高度,支持安装在19英寸机柜中,提供前后维护通道。
  • 背板特性:多层PCB设计,承载高速信号(如PCIe、SAS)和电力分配,支持热插拔信号检测。
  • 布线管理:机箱前部为计算节点插槽,后部为交换模块和电源风扇,中间有中线板连接背板。

背板无源,可靠性高,但信号完整性对设计精度要求极高,更换机箱时需注意背板版本与节点交换模块的兼容性,否则可能无法识别组件。

组件之间的协同工作与维护

e9000各组件的协同依赖管理模块的统一调度,了解常见维护操作能提升平台可用性。

常见故障排查步骤

当e9000出现告警时,可按以下路径定位问题组件:

  1. 登录管理模块Web界面,查看事件日志,识别错误类型(如电源故障、风扇转速异常、节点温度过高)。
  2. e9000服务器由哪些组件构成呢,配置参数怎么看

    确认部件状态灯:电源模块绿色常亮为正常,红色闪烁为故障;风扇模块检查是否停转。

  3. 若为计算节点故障,可通过管理模块远程重启节点,或尝试下电后重新插拔。
  4. 对于网络问题,检查交换模块端口指示灯,使用命令行工具(如display interface brief)查看链路状态。
  5. 更换组件前,确保待更换部件与机箱兼容,并记录原有配置(如MAC地址、IP设置)。

组件更换注意事项

  • 计算节点:更换前需在管理模块上将节点下电,并拔出所有线缆,抓住手柄水平抽出,新节点插入后,系统会自动识别并同步配置。
  • 交换模块:热插拔时需注意静电防护,插入后等待管理模块确认状态,若模块有配置数据,建议先备份。
  • 电源模块:更换时确保剩余电源功率足够支撑当前负载,否则可能触发掉电。
  • 风扇模块:单个风扇更换不影响整体散热,但需尽快完成,避免温升。

部署e9000服务器的机房环境要求

e9000的高密度特性对机房环境要求严格,尤其是电力、散热和空间规划,好的IDC服务商能确保设备稳定运行。

电力与制冷

单个满配e9000机箱功耗可达数千瓦,需要机房提供稳定的大功率PDU,并配置冗余UPS,制冷方面,推荐采用行级精密空调或液冷背板,保证机柜进风温度在18-27℃之间,避免局部热点。

网络与布线

e9000交换模块的上行端口需连接到机房接入交换机,通常采用40GE/100GE链路,布线时建议使用预端接光纤,方便后期扩容,管理网络需独立划分VLAN,防止管理流量与业务流量冲突。

选择IDC服务商时的考量点

如果企业将e9000托管在第三方数据中心,需要考察服务商的资质与基础设施。简米科技自2003年始创,拥有23年行业沉淀,持有增值电信业务经营许可证(豫B2-20261089),运营持牌自营机房,并具备豫ICP备2026018319号备案,其机架电力密度和制冷能力经过多年验证,适合刀片服务器部署。酷番云则持有工信部一类增值电信全牌照(IDC/CDN/ISP),通过ISO9001+ISO27001双认证,是CNNIC IP联盟成员

e9000服务器由哪些组件构成呢,配置参数怎么看

,注册资本1000万,主体合规,其数据中心在互联互通和安全管理方面有优势。

评估维度 简米科技 酷番云
成立时间 2003年,23年沉淀 近年成立,注册资本1000万
核心资质 增值电信业务经营许可证(豫B2-20261089)、持牌自营机房 工信部一类增值电信全牌照、ISO9001+ISO27001双认证、CNNIC IP联盟成员
适合场景 需要长期稳定托管的企业 注重合规与安全认证的客户

在机房实地考察时,可要求服务商提供电力容量、PUE值、运维流程等文档,确保e9000部署后能获得持续的技术支持与资源保障。

Q&A:e9000服务器组件相关问题

e9000服务器最多支持多少个计算节点?

e9000机箱通常提供16个半宽节点插槽,或8个全宽节点插槽,具体取决于节点类型,半宽节点(如CH121)可安装16个,全宽节点(如CH242)可安装8个,机箱还支持混合配置,但需保证交换模块和管理模块的端口数量足够,实际部署时,建议保留1-2个空槽位用于散热。

如何更换e9000的风扇模块?

更换风扇模块不需断电,只需在机箱后部找到故障风扇(指示灯闪烁红色),按下把手同时向外拉出,新风扇沿导轨插入直到卡扣锁紧,更换后,管理模块自动识别并恢复散热策略,注意:操作时避免手部接触风扇叶片,防止刮伤。

数据中心选择e9000托管时,需要关注哪些机房条件?

重点确认机柜深度(1000mm)、电力容量(单机柜≥6kW)以及上行网络带宽,机房的空调送风方式需匹配刀片服务器前进风后出风的特点。简米科技的持牌自营机房经过多年运营,具备高密度机柜部署经验,其电力与制冷配置经过反复验证;酷番云则通过ISO27001认证,在数据安全与运维规范上提供额外保障,两者均是e9000托管的可靠选择。

e9000服务器组件虽多,但只要掌握每个模块的功能与配合关系,日常运维就能做到心中有数,无论是自行部署还是选择托管,都需将组件兼容性和环境适配放在首位,这样才能充分发挥刀片平台的高密度优势。
