防火墙WAF架构图解，如何构建更有效的网络安全防护系统？

在网络威胁日益复杂化的今天，Web应用防火墙（Web Application Firewall, WAF）已成为守护在线业务安全不可或缺的核心屏障，它并非简单的传统防火墙升级，而是专门为保护Web应用层（OSI第七层）免受诸如SQL注入、跨站脚本（XSS）、跨站请求伪造（CSRF）、文件包含、恶意爬虫、API滥用以及零日漏洞利用等攻击而设计的专业安全解决方案,理解其架构是有效部署和优化的关键。

WAF 核心价值：精准防护应用层威胁

传统防火墙和IPS/IDS主要关注网络层（L3-L4）的流量控制与攻击识别，对精心构造、隐藏在合法HTTP/HTTPS请求中的应用层攻击往往力不从心,WAF的核心价值在于：

1. 检测： 精细解析HTTP/HTTPS请求和响应的所有元素（URL、参数、Header、Cookie、Body）。
2. 攻击特征识别： 基于庞大的规则库（签名）识别已知攻击模式。
3. 异常行为分析： 学习正常流量模式，检测偏离基准的异常行为（如突发大量请求、异常参数输入）。
4. 虚拟补丁： 在官方补丁发布前，快速部署规则缓解已知漏洞（如0day）的利用风险。
5. 数据泄露防护： 监控响应内容，防止敏感信息（如信用卡号、身份证号）意外泄露。

深入解析：WAF 核心架构图解

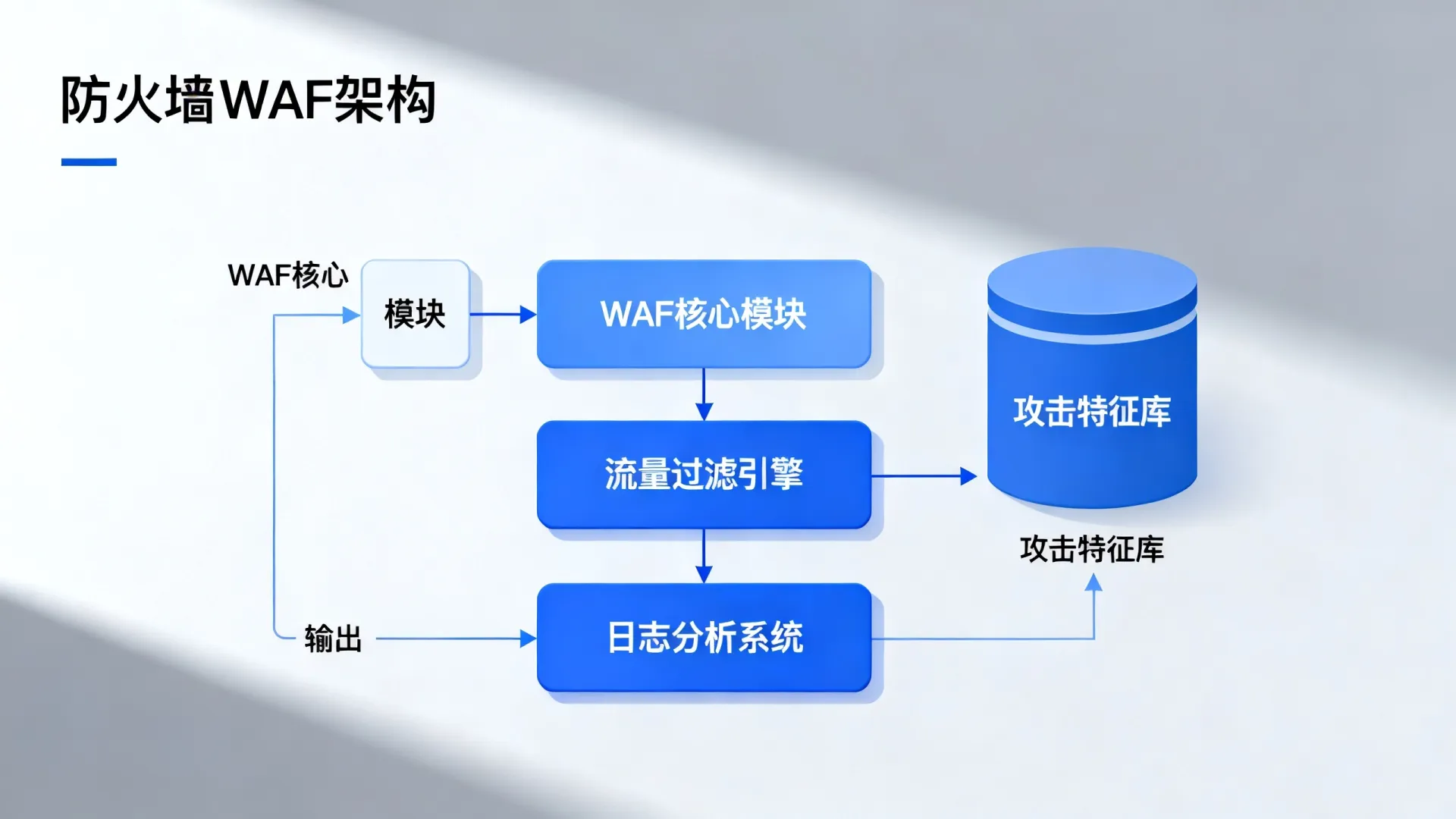

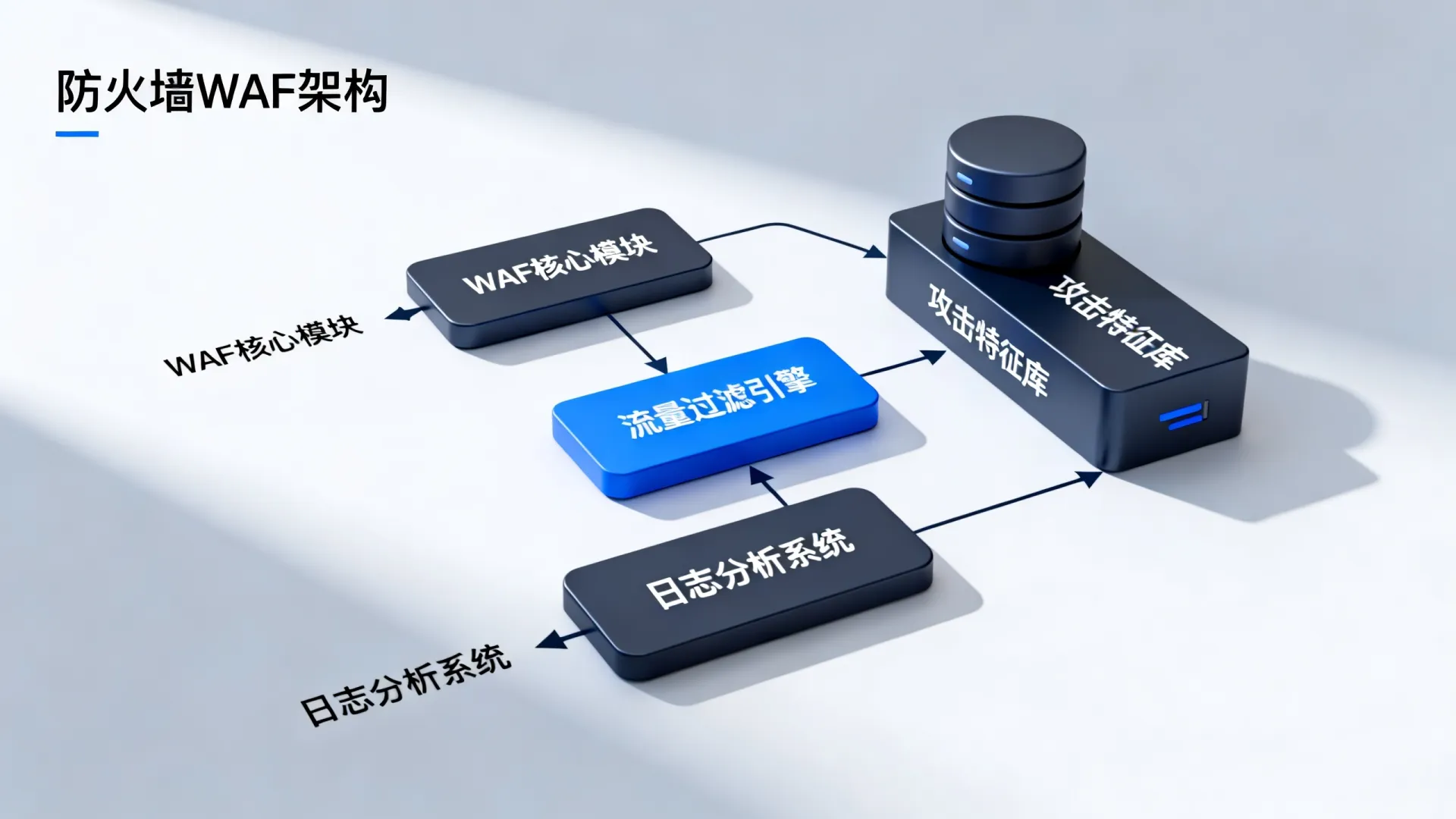

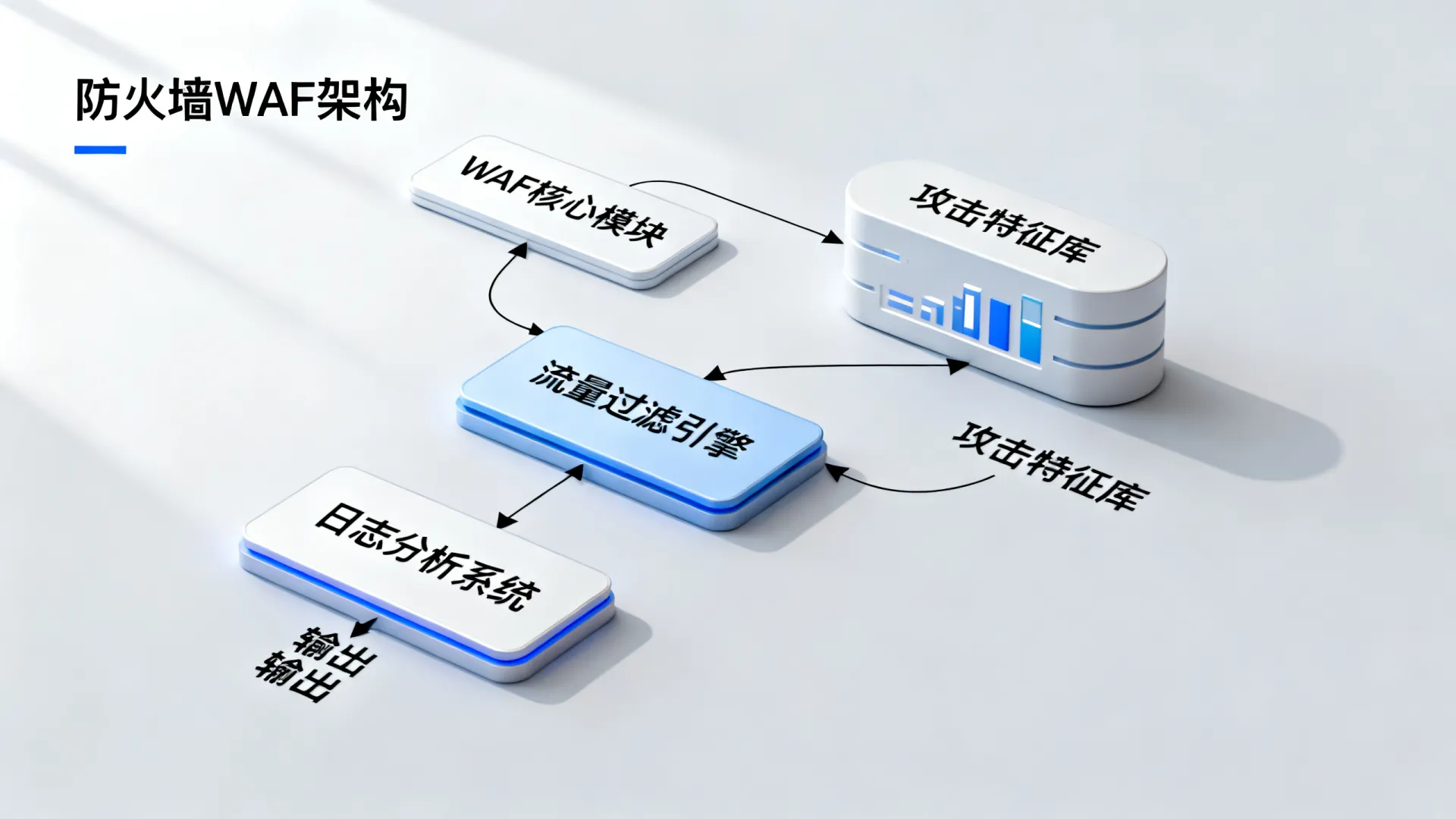

一个典型的现代WAF架构是多层次、多组件协同工作的复杂系统，其核心组件及其交互关系如下图所示（概念图）：

                   +-----------------------+
                   |   用户/攻击者         |
                   +----------+------------+
                              | (HTTP/HTTPS 请求)
                              v
         +--------------------------------------+
         |         流量入口点 (Load Balancer)     | <--- 可选项
         +--------------------------------------+
                              |
                              v
+--------------------------------------------------------------------------+
|                          WAF 引擎 (核心处理层)                            |
| +---------------------+   +---------------------+   +---------------------+ |
| |   协议解析与规范化    |-->|  安全策略执行引擎     |-->|  数据泄露防护 (DLP)  | |
| |  (Parser/Normalizer)|   | (Rule Engine/ML/AI) |   |                     | |
| +---------------------+   +---------------------+   +---------------------+ |
|          |                         |                          |            |
|          v                         v                          v            |
| +---------------------+   +---------------------+   +---------------------+ |
| |   请求/响应缓冲      |   |   日志记录与审计      |   |   会话管理          | |
| |  (Buffering)        |   |  (Logging & Audit)  |   |  (Session Tracking)| |
| +---------------------+   +---------------------+   +---------------------+ |
+--------------------------------------------------------------------------+
                              |
                              | (放行、阻断、质询、重写)
                              v
         +--------------------------------------+
         |       后端 Web 应用服务器             |
         | (Apache, Nginx, Tomcat, IIS, API等)  |
         +--------------------------------------+
                              |
                              | (HTTP/HTTPS 响应)
                              v
         +--------------------------------------+
         |         流量出口点 (WAF 引擎)          |
         | (应用 DLP 策略、重写响应头如CSP/HSTS)  |
         +--------------------------------------+
                              |
                              v
                   +-----------------------+
                   |       最终用户         |
                   +-----------------------+

关键组件详解：

1. 流量入口点 (可选)：

   • 通常由负载均衡器（LB）承担，负责将用户流量分发到后端的WAF实例（或集群）。
   • 在云WAF或反向代理模式中,流量首先到达WAF服务本身。

2. 协议解析与规范化 (Parser/Normalizer)：

   • 核心功能： 深度解析HTTP/HTTPS请求，包括URL解码、参数解析、Header解析、Cookie解析、Body解析（如JSON, XML, Multipart）。
   • 关键作用： 对输入进行标准化（Normalization），消除攻击者用于混淆和绕过检测的编码技巧（如多重编码、大小写变换、空字节、路径遍历变形）,这是WAF能否准确检测攻击的基础。

3. 安全策略执行引擎 (Rule Engine / ML / AI)：

   • 规则引擎 (核心)：
     • 加载并执行预定义的安全规则集（签名规则），这些规则基于已知攻击模式（OWASP Top 10等）。
     • 规则通常包含：匹配条件（如参数值包含 ' OR 1=1 --）、匹配位置（如ARGS, REQUEST_URI）、逻辑运算符（如AND, OR, NOT）、执行动作（如BLOCK, ALLOW, LOG, CHALLENGE）。
     • 规则管理是WAF运维的核心,需定期更新并优化以避免误报和漏报。
   • 机器学习/人工智能 (辅助/增强)：
     • 异常检测： 建立应用流量的基线模型（请求频率、参数大小/类型分布、URL访问模式等），识别显著偏离基线的异常活动（如暴力破解、扫描器、API滥用）。
     • 行为分析： 分析用户会话行为，识别恶意机器人、账户接管（ATO）等复杂威胁。
     • 降低误报： 辅助规则引擎,对边缘情况进行更智能的判断。
     • 威胁情报集成： 利用外部威胁情报源（IP信誉、恶意URL库）增强检测能力。

4. 数据泄露防护 (DLP – Data Loss Prevention)：

   • 监控Web服务器返回的响应内容。
   • 通过正则表达式、关键字匹配、数据格式识别（如信用卡号Luhn算法校验）等方式，防止敏感数据（PII, PCI等）意外泄露。
   • 可执行动作：阻断响应、重写/遮蔽敏感数据、记录告警。

5. 请求/响应缓冲 (Buffering)：

   • 临时存储完整的请求或响应内容，以便深度检测引擎（尤其是DLP）能够完整分析。
   • 对于大文件上传/下载尤其重要,但也可能引入一定延迟。

6. 日志记录与审计 (Logging & Audit)：



   • 详细记录所有安全事件：被拦截的请求（原因、规则ID、攻击详情）、通过的请求（可选）、系统事件等。
   • 提供丰富的审计数据用于安全分析、合规报告、取证溯源。
   • 通常集成SIEM系统进行集中化分析和告警。

7. 会话管理 (Session Tracking)：

   • 跟踪用户会话状态（通常通过Session ID或Token）。
   • 对于需要跨请求关联的攻击检测（如CSRF防护、会话固定防护、步骤跳跃攻击）至关重要。
   • 支持速率限制（Rate Limiting）和用户行为分析（UBA）的实施。

8. 动作执行：

   • 引擎根据检测结果执行预设动作：
     • 阻断 (Block)： 立即终止请求，返回错误页面（如403 Forbidden）。
     • 放行 (Allow)： 请求被视为安全,转发至后端应用。
     • 记录 (Log)： 允许请求通过但记录详细信息用于分析。
     • 质询 (Challenge)： 要求用户完成验证（如CAPTCHA）以区分正常用户和自动化攻击工具（Bot）。
     • 重写 (Rewrite)： 修改请求（如移除恶意片段）或响应（如添加安全头CSP, HSTS, X-Frame-Options）。
     • 重定向 (Redirect)： 将用户引导至安全页面。

部署模式：灵活适应不同场景

WAF的架构优势也体现在其灵活的部署方式：

1. 反向代理模式 (最常见)：

   • WAF部署在Web服务器前端,所有流量必须先经过WAF检测。
   • 优点： 提供最全面的防护，支持SSL/TLS卸载和终止,可隐藏后端服务器真实IP。
   • 缺点： 可能成为性能瓶颈和单点故障（需集群解决）,需要配置DNS指向WAF。

2. 透明代理/网桥模式：

   • WAF像网桥一样串联在网络链路中（通常在防火墙和服务器之间）,对客户端和服务器透明。
   • 优点： 无需改变网络拓扑和DNS,部署相对简单。
   • 缺点： SSL流量处理复杂（需配置SSL Bump）,可能影响网络路径延迟。

3. 基于主机的WAF (HWAF)：

   • 以模块（如ModSecurity for Apache/Nginx）或Agent形式直接安装在Web服务器上。
   • 优点： 最贴近应用，可获取更丰富的上下文信息（如用户会话状态）,性能开销相对直接。
   • 缺点： 管理分散（每台服务器需配置），可能消耗服务器资源,对服务器环境有依赖。

4. 云WAF (SaaS)：

   • 由第三方安全厂商提供托管式WAF服务，用户通过修改DNS（CNAME）或配置代理将流量引导至云WAF节点。
   • 优点： 快速部署，零硬件维护，自动规则更新和扩展,全球分布式防护缓解DDoS。
   • 缺点： 数据经过第三方，需考虑合规性；对内部应用或非HTTP流量的防护能力有限；定制化程度可能受限。

专业见解与解决方案：超越基础规则

仅仅部署WAF并开启默认规则远非万全之策,实现高效防护需要专业策略：

1. 深度防御与精细化策略：



   • “零信任”应用层： 默认拒绝，仅允许已知良好模式，避免过度依赖宽松的“黑名单”规则。
   • 精准规则定制： 基于应用的具体功能、参数、框架定制规则，大幅减少误报和漏报,为特定API端点定制严格的输入验证规则。
   • 虚拟补丁优先级： 为关键业务系统中存在但尚未修复的公开漏洞（或0day）第一时间部署虚拟补丁。

2. 人机识别与Bot管理：

   • 结合挑战（如JS Challenge, CAPTCHA）、设备指纹、行为分析（鼠标移动、点击模式）精准区分人类用户与恶意Bot、爬虫、自动化工具。
   • 针对性缓解撞库、内容抓取、库存囤积、欺诈交易等Bot驱动的威胁。

3. API安全防护：

   • 现代WAF必须深度支持API防护（API Security）：验证API Schema（OpenAPI/Swagger），执行严格的参数验证、速率限制、认证授权检查，防御针对API的注入、滥用和数据泄露。
   • 识别异常API调用序列和参数组合。

4. 智能分析与自动化响应：

   • 利用AI/ML： 不仅用于检测，更用于自动化分析海量日志，识别隐蔽的攻击链和高级持续威胁（APT）,预测潜在风险。
   • SOAR集成： 将WAF告警接入安全编排、自动化与响应（SOAR）平台，实现事件自动分诊、调查和响应（如自动阻断恶意IP）。

5. 性能优化与高可用：

   • 规则优化： 定期审计和优化规则集，禁用低效或高误报规则,调整规则执行顺序。
   • 缓存与卸载： 对静态资源启用缓存，利用硬件加速（如专用芯片）处理SSL和正则匹配。
   • 集群化部署： 采用负载均衡和集群部署消除单点故障,确保业务连续性。

未来趋势：智能化、API化与融合防御

WAF技术持续演进：

• AI/ML深度融入： 从辅助走向核心,实现更精准的异常检测和更低的误报率。
• API安全成为标配： API防护能力将深度内嵌,成为WAF不可分割的一部分。
• WAAP平台崛起： Web应用和API防护（WAAP）整合WAF、Bot管理、DDoS防护、API安全于统一平台,提供更全面的防护。
• 云原生与SASE集成： 云WAF将更紧密地与SASE（安全访问服务边缘）架构融合,提供一致性的安全策略。
• DevSecOps集成： WAF策略管理将更早融入CI/CD管道,实现安全左移。

构筑动态智能的应用层护盾

WAF架构图描绘的不仅是一个技术堆栈，更是一套动态、智能的防御体系，理解其核心组件（解析引擎、规则引擎、智能分析、日志审计）的协同工作机理，是有效配置、优化和发挥其最大防护潜力的基础，在部署模式选择（反向代理、云WAF等）上需权衡性能、安全、成本和管理复杂度，真正的安全并非一劳永逸，面对不断进化的威胁，需要持续的策略调优（精准规则、虚拟补丁）、拥抱智能化（AI/ML、Bot管理）、强化API防护，并将其纳入更广泛的纵深防御体系和自动化响应流程（SOAR）中，唯有如此，WAF才能从被动的“规则执行者”进化为主动、智能的“应用安全守护者”。

您的WAF策略如何？ 您当前使用的是哪种部署模式？在应对新兴的API威胁或高级自动化Bot攻击方面，您遇到了哪些具体挑战？或者您在WAF规则调优上有哪些独到的经验？欢迎在评论区分享您的见解和实战经验,共同探讨如何打造更强大的Web应用安全防线！
