三菱FX20P手持编程器查看PLC故障，核心操作是进入ONLINE在线模式后，利用监控功能读取特殊数据寄存器D8061至D8067，即可锁定故障代码和具体原因。这套流程不需要电脑和GX Works软件，现场单机就能完成，是电工和售后人员必须掌握的技能，下面直接拆解操作步骤和代码含义。
如何用FX20P读取三菱PLC的故障代码
FX20P是FX系列老牌手持编程器,虽然型号偏老，但胜在稳定，查故障前先确认编程器与PLC的连接线是SC-09（圆口转USB或圆口转232），插在PLC的编程口上，然后给PLC通电。
进入在线监控模式的正确路径
- 编程器上电后,屏幕显示系统菜单，按ONLINE键，进入在线菜单。
- 在线菜单中有MONITOR（监控）和DIAG（诊断）两个常用入口，查故障优先用MONITOR。
- 按MONITOR后，屏幕提示输入起始元件号，这里不输入X或Y，而是输入D8061。
- 输入完成后按GO键，屏幕立即显示当前故障代码。
为什么是D8061而不是其他寄存器
三菱FX系列PLC的特殊数据寄存器（D8xxx段）专门存放自诊断结果。
- D8061：硬件/系统错误代码
- D8062：通信错误代码（备用，部分型号有效）
- D8063：通信错误代码（主要）
- D8064：参数错误代码
- D8065：语法错误代码
- D8066：回路错误代码
- D8067：运算错误代码
行业共识认为,D8061和D8064出现的频率最高，分别对应硬件损坏和参数设置不当，读取时按顺序检查这几个地址，能覆盖绝大多数故障场景。
三菱PLC故障代码查询方法：代码含义对照表
读出代码后,需要对照含义才能定位问题，以下为FX系列最常用的代码释义，建议截图保存。
| 代码 | 含义 | 常见场景 |
|---|---|---|
| 0000 | 无异常 | 正常状态 |
| 6101 | RAM/ROM校验错误 | 电池没电，程序丢失 |
| 6102 | 运算回路异常 | CPU板损坏 |
| 6103 | I/O总线异常 | 扩展模块松动或损坏 |
| 6104 | 备用电源异常 | 电池电压低于2.7V |
| 6105 | 程序语法错误 | 写入时断电或程序损坏 |
| 6301 | 参数设定异常 | 断电保持区设置冲突 |
| 6302 | 程序容量超限 | 写入程序过大 |
| 6401 | 回路指令错误 | 梯形图逻辑回路断线 |
| 6701 | 运算结果溢出 | 除法除数为零 |
| 6702 | 运算指令异常 | 变址寄存器超范围 |
读取到6101时，别急着换CPU，先把PLC断电，拆下CPU盖板，量一下电池电压，多数情况下是电池耗尽导致程序丢失，更换电池后重新写入即可，若电池电压正常但仍报6101，才考虑芯片损坏。
查看故障记录和当前运行状态
FX20P除了实时读取代码外,还能调出历史故障记录，这在设备偶发停机、现场找不到原因时特别有用。
读取PLC运行状态字
- 在MONITOR模式下输入D8001，显示CPU型号和版本。
- 输入D8002，显示内存容量。
- 输入D8009，显示掉电次数，掉电次数异常增加，说明现场供电电压波动大，需检查电源回路。
利用STEP键翻页追踪故障时刻
- 在监控画面按STEP键，可切换显示当前指令步数。
- 结合PLC的RUN/STOP开关状态，判断故障发生在运行中还是上电瞬间。
- 若故障发生在运行中,记录当时的输出状态（Y点通断），有助于判断是外部负载短路还是程序逻辑死循环。
业内专家指出,大部分“查不出原因”的故障，其实是没有记录故障瞬间的输入输出状态快照，FX20P虽然无法像电脑软件那样抓取时序图，但可以通过逐个监控X和Y的状态来还原现场。
实际排查流程：从报警到修复的完整操作
下面按场景给出具体操作步骤,照着做即可。
PLC上电就报错，无法进入RUN状态

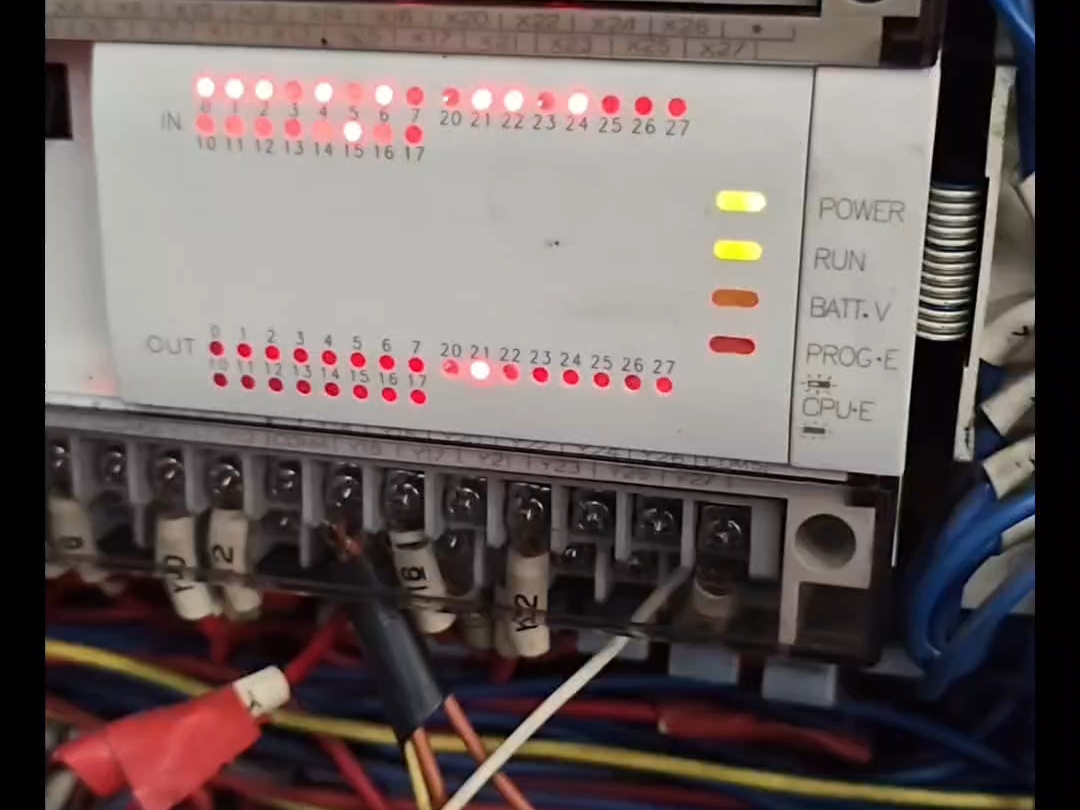

- 检查PLC面板上的ERR灯状态，常亮为硬件错误，闪烁为程序错误。
- 用FX20P在线读取D8061，若显示6104，直接换电池。
- 若显示6101,先尝试全清：按ONLINE → MODE → 选择PROGRAM → 执行ALL CLEAR，全清后重新写入备份程序。
- 全清后仍报错,基本判定主板故障，需要送修。
运行中突然停机，ERR灯不亮
- 这种通常是运算错误，PLC进入STOP状态但不亮ERR灯。
- 读取D8067，记录运算错误代码。
- 根据代码回到程序,用STEP键找到出错步数，常见原因是DIV指令除数为零或变址寄存器超范围。
- 修改程序,在除法指令前加CMP比较，判断除数是否为0。
通信故障，FX20P无法连接PLC
-
先确认编程器模式开关在ONLINE位置。
- 检查SC-09线是否完好，圆口针脚有无歪斜。
- 用万用表量PLC编程口第4脚和第7脚，确认有5V电压输出。
- 若电压正常但连不上,可能是PLC通信参数被修改过，尝试将PLC开关拨到STOP，再执行ALL CLEAR重置通信参数。
判断是否需要更换硬件
部分故障代码直接指向硬件损坏,无需浪费时间排查程序，以下情况建议直接联系供应商维修：
- 6102：运算回路异常，多为主板电容鼓包或芯片烧毁
- 6103：I/O总线异常，扩展线缆或模块接口物理损坏
- 6005：内置EEPROM写入失败，需更换CPU
FX20P能读出故障代码,但无法修复硬件，遇到上述代码，不要反复断电重启，这可能导致故障扩大，断电重启只适用于软件类故障（6101、6301、6701等）。
三菱FX20P服务器故障诊断常见问题
FX20P显示“COMM ERROR”是什么问题？
通信错误,先检查编程器与PLC之间的连接线是否松动，再确认PLC编程口是否有5V供电，若供电正常，多为线缆内部断线，更换SC-09线即可。
故障代码6101和6104有什么区别？
6101是RAM/ROM校验错误，指程序存储区数据损坏，需重写程序，6104是备用电池电压过低，换电池即可，两者容易混淆，因为电池没电最终也会导致程序丢失报6101，判断方法是看ERR灯：6104时ERR灯不亮，6101时ERR灯常亮。
没有备份程序，PLC报6101后怎么恢复？
若PLC内部EEPROM有原始程序,可通过FX20P的READ功能从PLC读出程序到编程器保存，若EEPROM也被清空，只能联系设备厂家索取源程序，日常维护中，建议定期用FX20P的WRITE功能将程序备份到编程器内存中。
