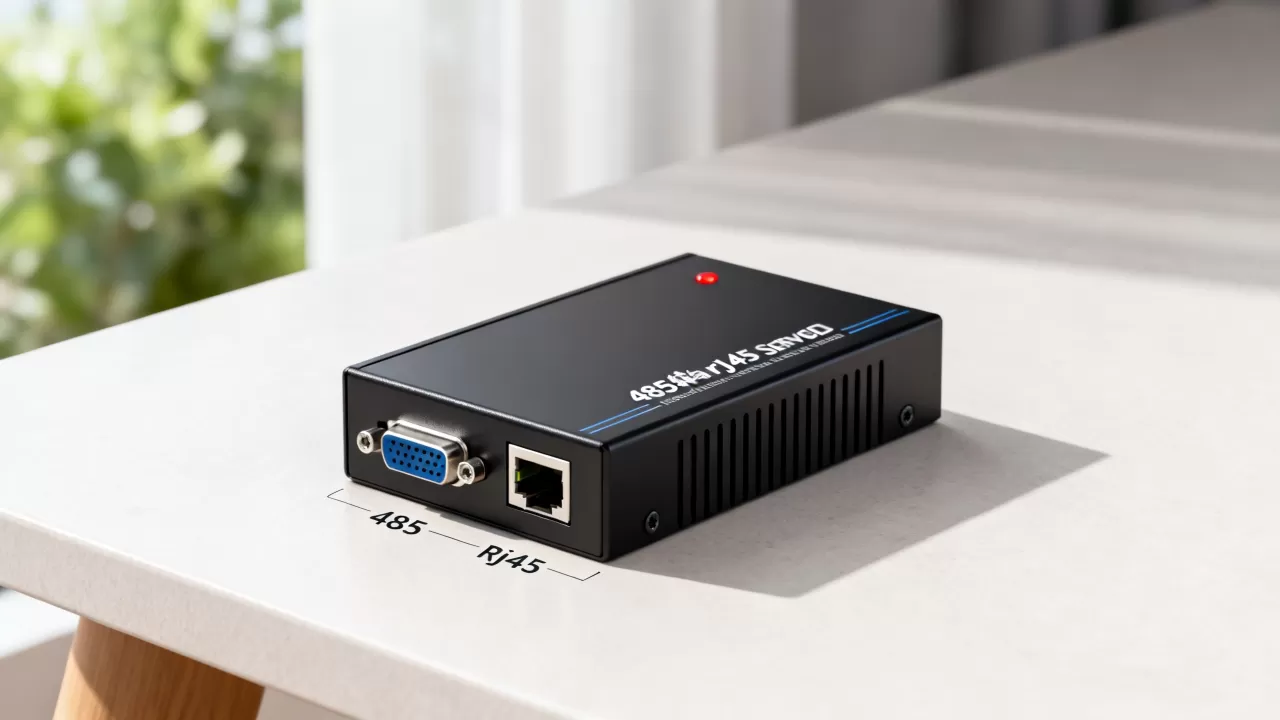

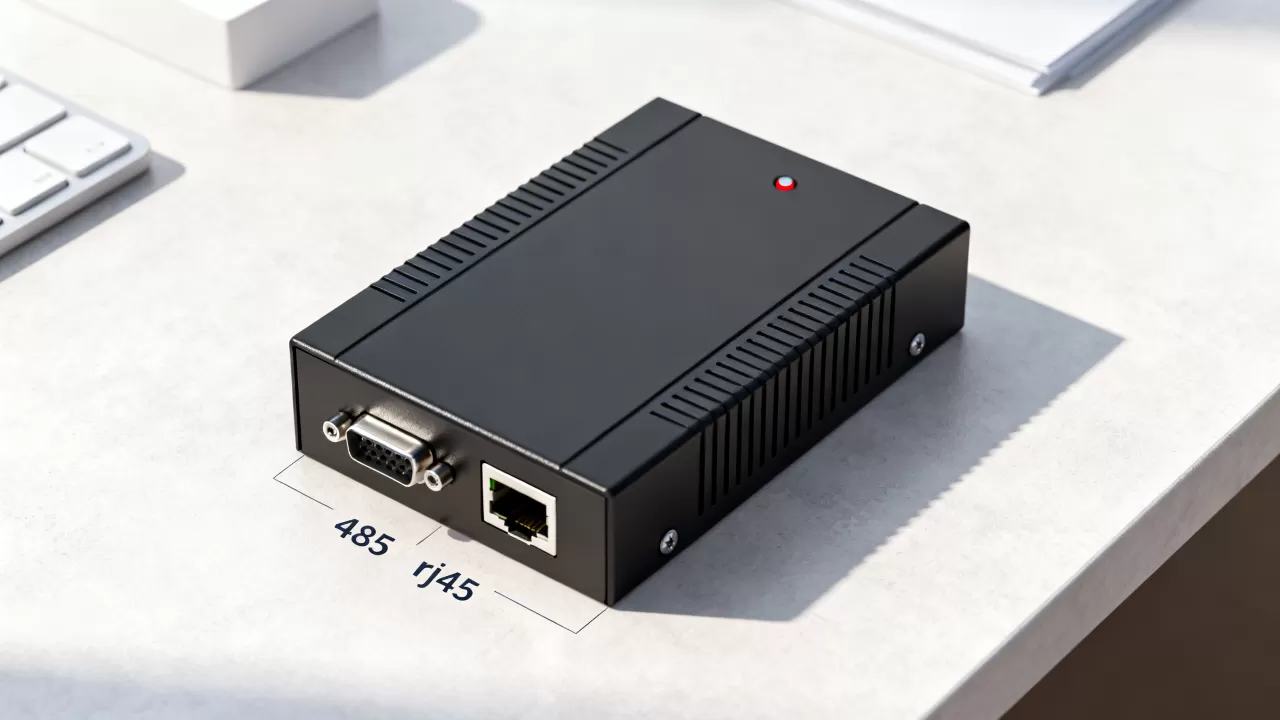

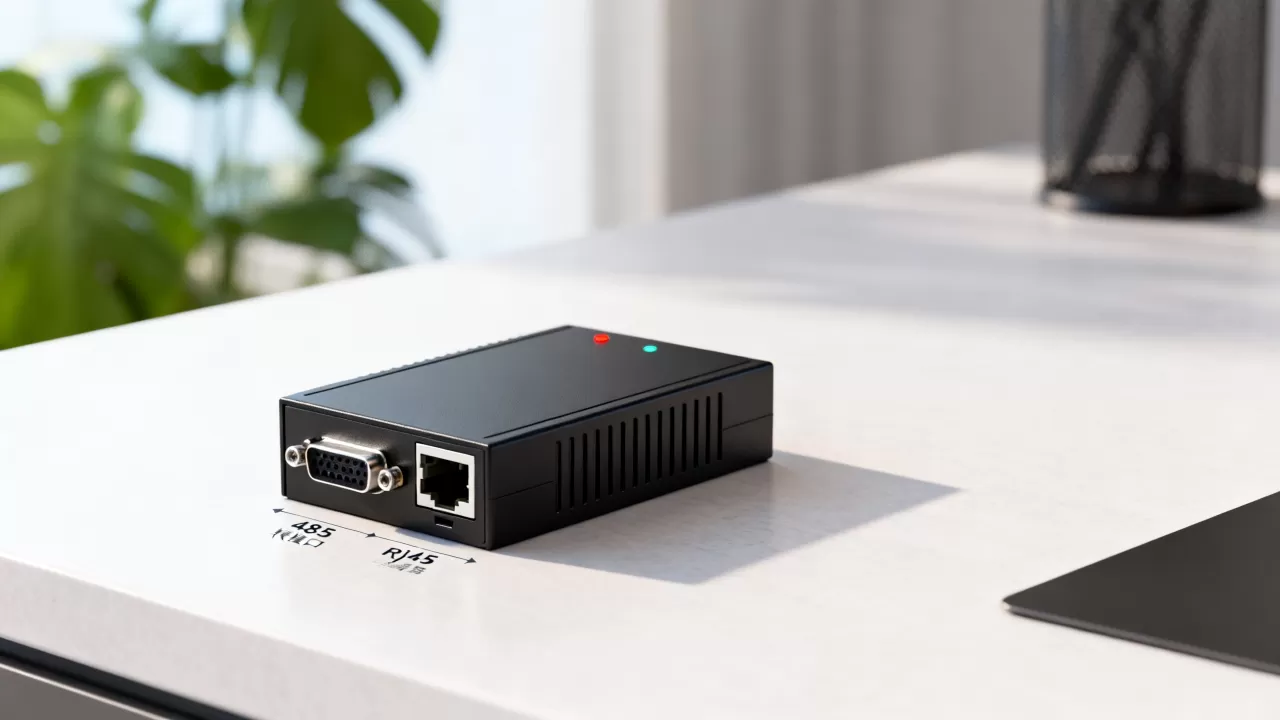

把485转rj45串口服务器用起来，核心就三步：接好线、配好IP、对好串口参数，然后它就能让老串口设备直接联网。这东西本质上是一个透明的数据搬运工，把RS485的电平信号封装成TCP/IP网络包，另一端再用软件还原成串口数据，下面我从接线、配置到常见坑，一步步讲清楚。
先搞懂它到底在干什么
工业现场的老设备天天说“RS485话”，电脑却只懂“以太网语”，这台小盒子就是翻译官，一头接PLC、电表、门禁控制器，另一头插网线接交换机，数据从串口进来，它打包成网络包丢出去；网络包到了，它拆开转成串口电平发出去，整个过程不用改设备固件，也不影响原有通讯逻辑。
第一步：物理接线没你想的那么玄
认识那排端子
绝大多数485转rj45串口服务器侧面都有一个接线端子排，通常标记着A、B、GND，有的还带VCC或DC电源口，A对应RS485的D+，B对应D-，这个顺序接反了绝对通讯不上。
手把手接一遍
– 剪一段两芯屏蔽线，剥出铜丝，接到A和B端子上，拧紧螺丝。
– 屏蔽层单端接地，接到GND端子上。
– 把电源适配器插上，多数是DC 9-36V宽压，看着指示灯亮起来。
多设备怎么挂
RS485总线是手拉手菊花链拓扑，别搞成星型，所有设备的A并A、B并B，总线两端各加一个120欧终端电阻，如果只有一台设备，服务器这边通常有拨码开关可以内置终端电阻，拨到ON就行。
第二步：进网页后台，配置核心参数
找IP地址这个老生常谈的问题
新设备出厂默认IP通常是192.168.1.199或192.168.1.200，子网掩码255.255.255.0，先把电脑网卡手动改成同网段静态IP，比如192.168.1.50，然后浏览器输入默认IP，就能看到登录页。
485转rj45串口服务器说明书里最关键的三个配置页
串口参数页
这里必须和设备实际参数完全一致：
– 波特率：常见9600、19200、115200
– 数据位：通常8位
– 停止位：1或2位
– 校验位：None、Even、Odd
网络参数页
把IP改成你内网规划的固定地址，别用DHCP，否则设备重启后地址变了，上层软件会找不到它。端口号默认一般是4001或4660，可以改成未被占用的端口，比如9000。
工作模式页
选TCP Server还是TCP Client，取决于谁主动发起连接，如果上位机软件主动连设备，选Server；如果服务器盒子上电主动去连上位机软件，选Client，并填上上位机的IP和端口。
保存重启，验证连通性
配置完点保存并重启，然后电脑ping一下新IP，通了说明网络层没问题，如果ping不通，查网线、查防火墙、查交换机VLAN隔离。
第三步：不同场景下的玩法
电脑直接管理串口设备
这是最基础的用法，打开电脑上的网络调试助手，填服务器盒子的IP和端口，点连接，盒子的串口接个USB转485工具连到电脑，两边同时发数据，能互收就通了，实际应用中，上位机组态软件或自研程序直接以TCP方式读写这个IP端口，完全不需要本地串口。
用虚拟串口软件替代物理串口
有些老软件只认COM口，不认网络，这时候就需要虚拟串口驱动，常见的有USR-TCP232-Test自带的工具、VSPD等，安装后添加一个虚拟COM口，映射到服务器的IP和端口，软件打开这个虚拟COM口，就像插着USB转485线一样。
Modbus RTU转Modbus TCP协议转换
这是工业现场最热门的需求，很多DTU或串口服务器内置了Modbus网关功能，配置时开启Modbus TCP转RTU，填好从站地址映射表，上位机用Modbus TCP轮询，盒子自动转换成RTU请求发给485总线上的从站，用这种方式，一个盒子可以挂31台485从站设备，相当实用。
配置过程中常见的坑，以及怎么绕开
数据收发一会儿通一会儿断
多半是波特率不匹配或者校验位搞错了，设备端多查几遍说明书，服务器端再次核对，另一个典型原因是485总线没接地，干扰大，把GND接好，屏蔽层可靠接地就稳定了。
死活收不到数据，但网络连接正常
检查A/B是否接反，顺便看一眼端口号是否被占用，行业内众多案例表明，端口冲突是新手排查时最容易忽略的环节，Windows下用netstat -ano | findstr 端口号查一下就知道。
设备在远处，配置不了怎么办
拿根USB转485线，先把盒子串口参数恢复出厂（一般有重置键或长按配置按钮），再通过串口AT指令或配套工具设置网络参数，这个方式在项目现场救急特别管用。
选购时别看花眼，想清楚这几个问题
rs485转rj45串口服务器价格差在哪
市面上价格从几十元到几百元都有，便宜的追求成本，用料和防雷保护都弱一些，工业现场慎用，主流价位在150-400元区间，功能稳定，支持宽温和宽压，该有的保护都有，再往上走，就是支持PoE供电、双网口级联、加密传输、多主机轮询这类进阶功能，一般项目选个200元上下的就够用，别为用不上的功能买单。
选品牌还是选杂牌
国内做这块比较久的厂商产品稳定性和售后都有保障，二手平台上的洋垃圾拆机货虽然便宜，但资料不好找，协议兼容性也有风险，项目交付建议选有百度能搜到完整说明书和技术支持的品牌。
几个高频问题的快速解答
485转rj45串口服务器能不能跨网段用
可以，只要上位机能路由到服务器所在网段，把端口映射或路由表配好就行，但要注意，跨网段时虚拟串口软件有时会因广播发现机制失效而连不上，这时手动填IP和端口就能解决。
一台服务器能带几台485从站
标准RS485总线默认真实承载能力在32个节点左右（取决于收发器芯片，常见为32），在项目实操中一般挂十几台设备就能保证通讯质量和足够余量，挂多了，驱动能力下降，数据碰撞概率升高，稳定性和响应速度都会受影响，若需要更多，得用RS485中继器划分总线段。
手机能不能直接调试这个设备
能，但需要装个串口调试APP，前提是手机和服务器连同一个局域网，填上IP和端口，用TCP模式连接。
说到底，485转rj45串口服务器解决的是“老设备上云”的最后一米问题。 把接线、IP、串口参数这三板斧弄扎实，绝大多数项目都能顺利跑起来，下次再碰到“设备联网不上”，先ping通IP，再抓包看数据，思路清晰就不慌。
