浪潮NF5280M4做RAID，简单说就是开机进BIOS，用板载或外插RAID卡的管理界面创建磁盘阵列。我个人在机房里摸过不少这台机器，它最大的特点是兼容性稳定，但RAID配置路径不算直观，下面直接按我实际操作过的顺序，把从进界面到装系统的关键点全拆开讲。
浪潮nf5280m4怎么做raid：先分清你手上是哪张RAID卡
很多人卡在第一步,是因为NF5280M4这机器在不同配置下，RAID界面长得完全不一样，根据我经手的机器，主要分两种情况。
- 板载SATA控制器：走的是Intel PCH（平台控制器中枢），界面是蓝色的Intel Rapid Storage Technology，功能简单，只能做RAID 0、1、5、10。

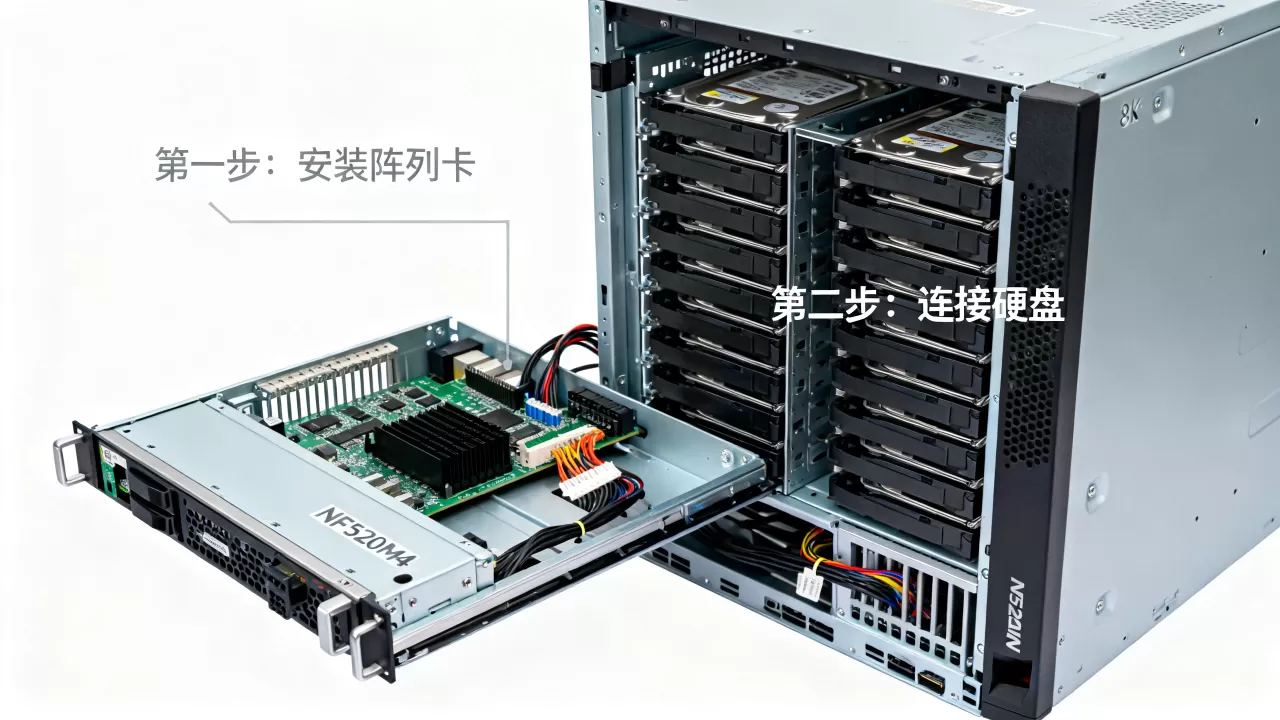

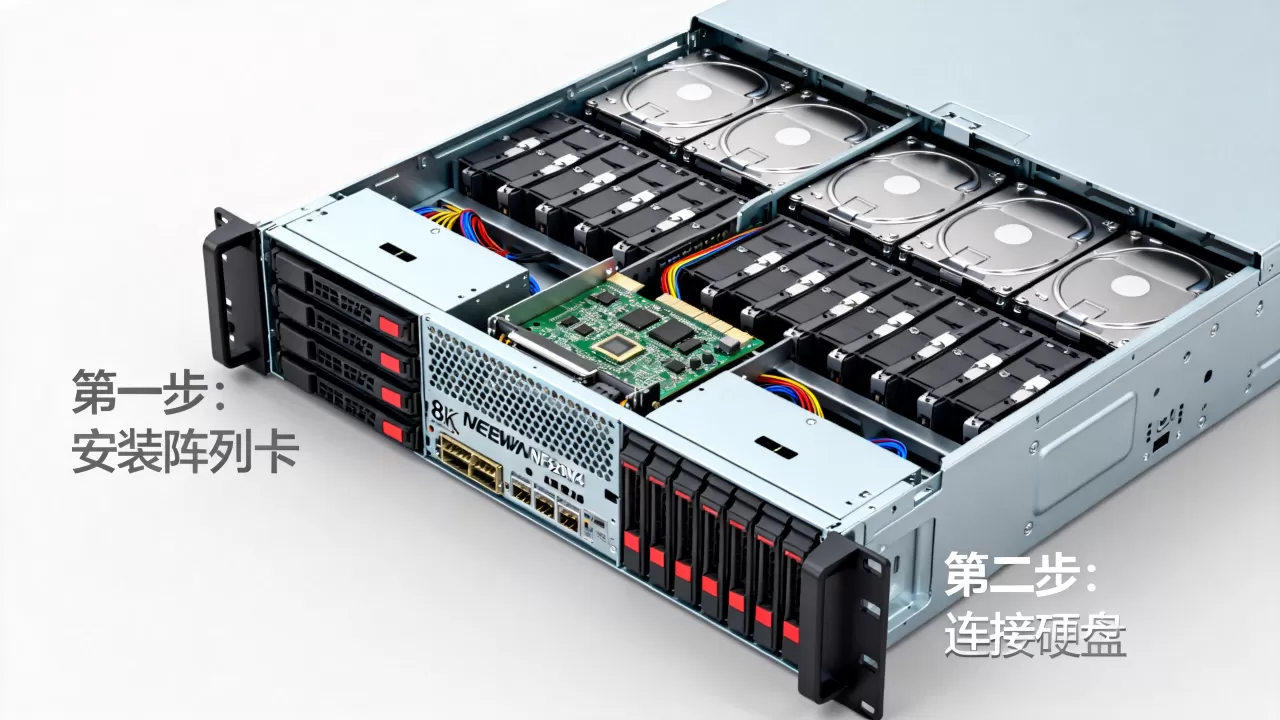

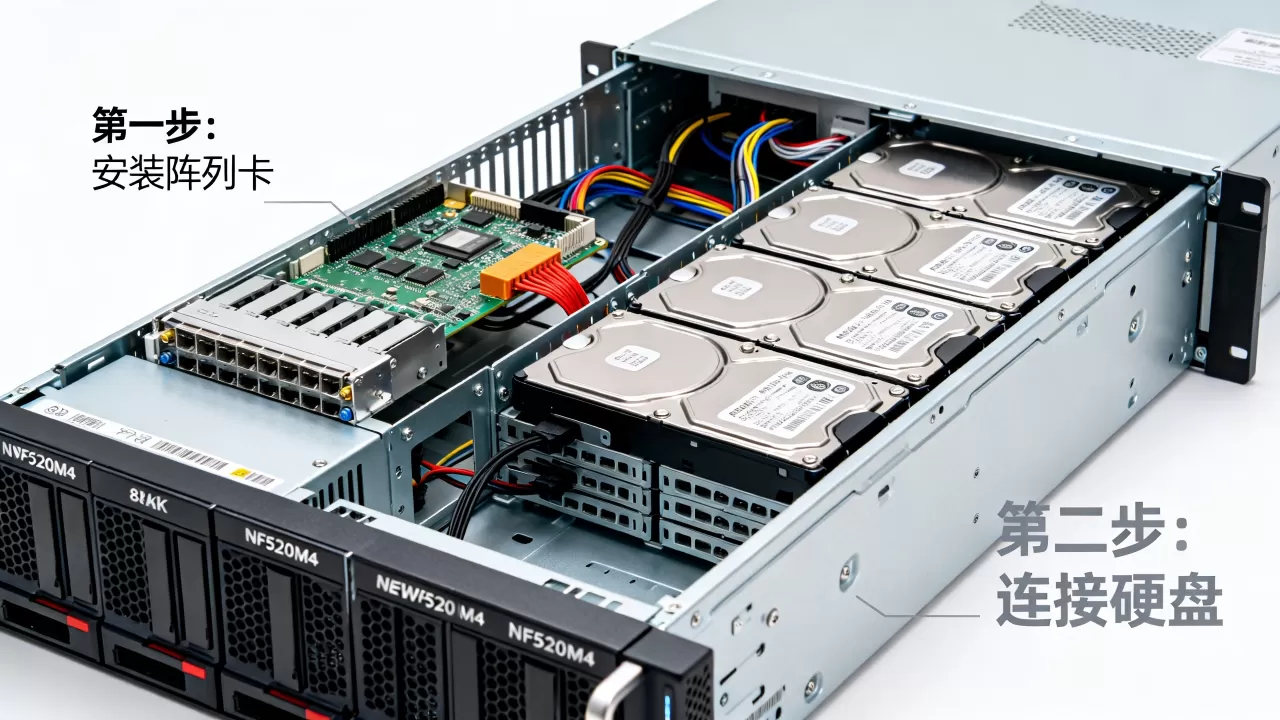

- 外插独立RAID卡：常见的是LSI芯片方案的卡，比如博通（Broadcom）的9361-8i或者浪潮自家的卡，界面是黑色的UEFI配置界面，支持RAID 0、1、5、6、10、50、60，还有缓存和掉电保护。
判断方法很简单：开机自检时看屏幕提示，如果出现的是“Press Ctrl+C”或者“Press Ctrl+H”字样，那就是独立卡；如果只出现Intel的Logo，那就是板载。
浪潮nf5280m4做raid选哪种模式：别盲目上RAID 5
这是我见过最多人问的,业内有句老话叫“RAID 5在重建时最容易翻车”，用在NF5280M4这种老平台上特别贴切，这台机器推出年头不短，带的硬盘普遍是SATA盘或者SAS盘，单盘容量不大但数量多。
RAID 0、1、5、10怎么选
我直接说结论,按使用场景分：
- 系统盘（装Windows或Linux）：选RAID 1，用两块盘，坏一块不耽误开机，重建也快。
- 数据盘（存虚拟机镜像或数据库文件）：推荐RAID 10，特别是跑数据库的机器，虽然可用容量只有一半，但性能是RAID 5的两倍以上，而且允许不同组各坏一块盘。
- 备份盘（存冷数据）：可以考虑RAID 5，但前提是你有热备盘，或者能接受重建期间再坏一块盘就全丢的风险。
容量计算别算错
这部分我常碰到客户算错,写出来给你提个醒。
- RAID 1：总容量 = 单盘容量（两块盘同样大）。
- RAID 5：总容量 = 单盘容量 ×（盘数 – 1）。
- RAID 10：总容量 = 单盘容量 ×（盘数 ÷ 2）。
举个例子,4块600G的SAS盘：
- RAID 5实际可用约1.8T。
- RAID 10实际可用约1.2T。
同盘数下RAID 5比RAID 10多出三分之一空间，这就是很多人纠结的原因，但你要是跑高并发读写，RAID 10的随机写性能优势不是一点半点，行业共识认为，数据库和虚拟化平台优先考虑RAID 10，纯文件存储再用RAID 5。
浪潮nf5280m4 raid配置实战：WebBIOS完整操作路径
现在进入核心环节,以最常见的独立RAID卡为例，我带你走一遍完整流程，全程大概10分钟，跟着点就行。
第一步：开机进BIOS改启动模式
NF5280M4默认可能是Legacy模式,但新装的系统建议用UEFI模式，识别大容量硬盘更稳。
- 开机按 Del 或 F2 进BIOS设置。
- 找到 Boot 选项卡，把 Boot Mode 改成 UEFI（如果要装老版本Windows Server 2008就保留Legacy，这个系统不支持UEFI引导）。
- 保存重启。
第二步：进RAID卡配置界面
- 重启后当屏幕出现 “Press Ctrl+H” 字样时，快速按 Ctrl+H。
- 进入 WebBIOS 界面，这是LSI卡通用的配置界面。

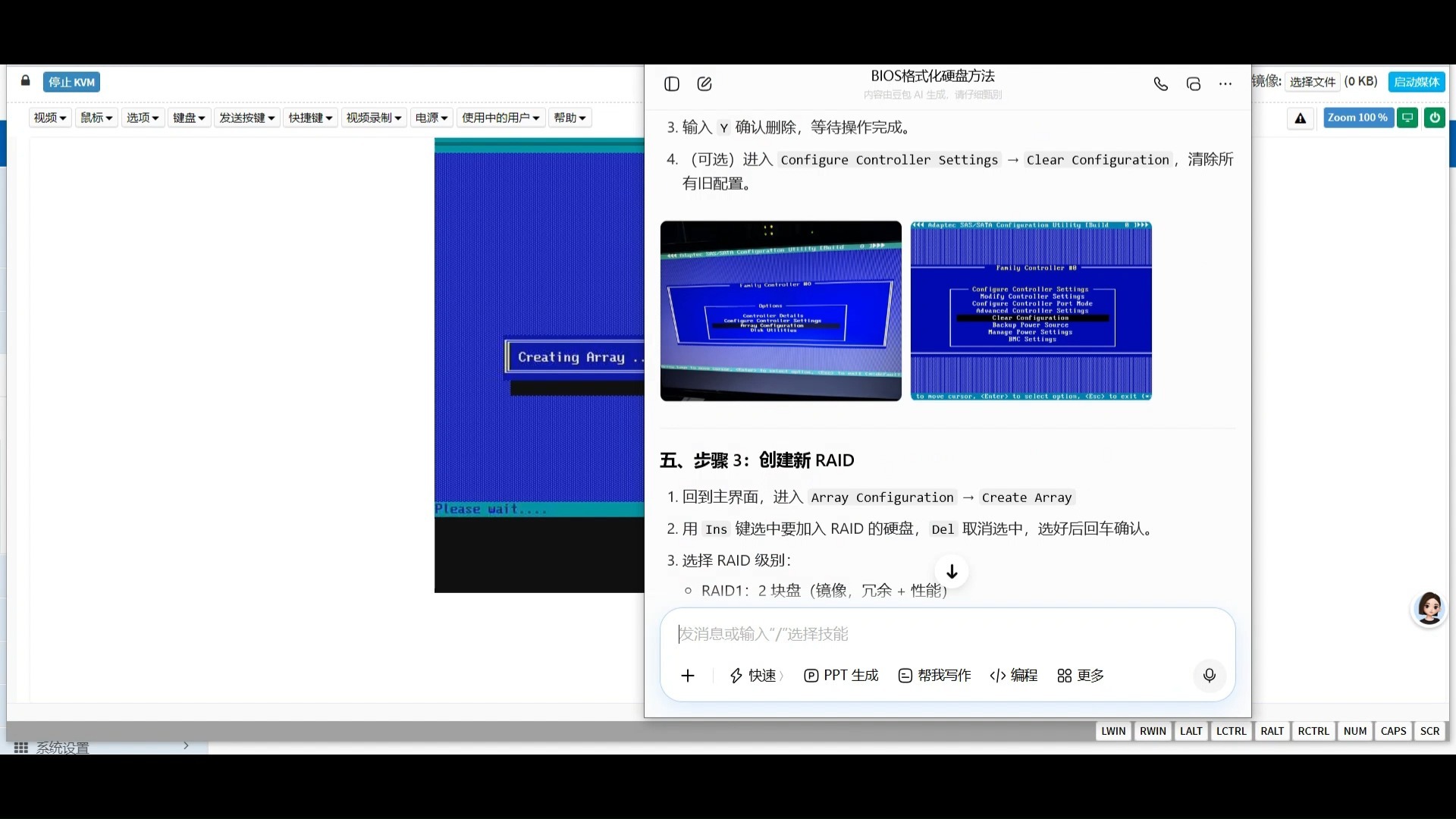

第三步：创建虚拟磁盘
这是整个nf5280m4 raid配置中最关键的一步，我拆细了写。
- 点击左侧的 Configuration Wizard，选择 New Configuration，然后点 Next。
- 在磁盘列表里,按住 Ctrl 键选中你要加入RAID的硬盘。
- 点击 Add To Array
，然后点 Next。
- 点 Accept DG（创建磁盘组），再点 Next。
- 这一步命名阵列,在 RAID Level 下拉框里选你要的模式，比如RAID 5或RAID 10。
- Array Size 保持默认最大值即可，没必要分割。
- 点击 Accept，Next。
第四步：初始化阵列
这一步经常被跳过,导致装系统时认不到盘。
- 在 Virtual Disks 列表里找到新建的阵列，选中它。
- 点击 Initialize，弹窗选 Yes。
- 等待初始化进度条走完。大容量盘可能要等半小时以上，期间别重启机器。
第五步：设为启动盘并退出
- 初始化完成后,选中虚拟磁盘，点击 Make Boot Drive。
- 点 Home 返回主页，然后点击 Exit，重启服务器。
浪潮nf5280m4装系统找不到raid盘：多半是驱动问题
装Windows系统时,如果安装界面里看不到硬盘，九成是因为没加载RAID卡驱动，我见过太多人在这一步卡住。
解决方法
- 去浪潮官网下载对应系统的RAID卡驱动,放在U盘里。
- Windows安装界面选择磁盘时,点 加载驱动程序。
- 浏览到U盘里的驱动文件夹,选择 .inf 文件，确认加载。
- 这时候磁盘就会出现了。
如果是装Linux,特别是CentOS 7或Ubuntu 18.04以下版本，内核自带的mpt3sas模块可能太旧，需要安装时指定驱动参数，或者在安装界面按 Ctrl+Alt+F2 手动挂载驱动模块。
浪潮nf5280m4 raid卡换硬盘后怎么重建
阵列盘坏了怎么换,比创建阵列更常遇到，如果你平时做足了监控，其实处理起来就三步：
- 拔掉坏盘：NF5280M4支持热插拔，直接拉出硬盘托架即可，不用关机。
- 插入新盘：新盘容量必须大于等于原盘，最好同型号，插回去后，系统会自动识别并开始重建。
- 盯重建进度：进入WebBIOS（Ctrl+H），在 Virtual Drives 里能看到重建百分比。重建期间不要做任何配置修改。
一个常见误区
有人怕重建占用资源,故意关掉IO或限速，其实对NF5280M4这种服务器来说，智能重建是默认开启的，系统会自动平衡重建速度和前台业务，除非你的业务属于秒级响应要求，否则没必要手动干预。
常见问题解答
浪潮nf5280m4怎么做raid之后，系统启动变慢正常吗？
正常,特别是初始化完第一次重启，RAID卡要扫描所有磁盘并校验一致性，几分钟到十几分钟都是正常的，如果每次开机都慢，检查是不是开启了 Patrol Read（巡检），这个功能建议在非业务高峰期运行。
浪潮nf5280m4做raid的时候，板载RAID和独立RAID卡能混用吗？
技术上可以,但强烈不建议，混用意味着你的一部分盘走板载的软RAID，一部分走独立卡，管理界面不同，驱动不同，故障排查的时候非常痛苦，我建议把板载控制器设置成AHCI模式，所有盘都交给独立RAID卡统一管理。
浪潮nf5280m4 raid磁盘掉线，但硬盘灯还是绿色的，什么情况？
这种属于 “伪掉线”，逻辑层面掉出阵列，但物理盘没故障，一般是线缆接触不良或背板供电不稳导致，先把硬盘重新插拔一次，看阵列软件里能否识别；不行的话重启进WebBIOS，在 Foreign View 里导入外部配置，通常就能恢复。
浪潮NF5280M4虽然服役多年,但只要RAID配置得当它依然非常可靠。记住三条原则：独立卡优先、RAID 10保性能、驱动别忘装，跟着上面的流程操作一遍，你就能顺利把这台机器变成一台让人放心的存储节点。
