服务器主板的核心供电MOS管主要分为三类：CPU供电的DrMOS、外围POL模块的分离式MOS、以及热插拔和OR-ing线路的专用MOS，其中DrMOS是当前主流服务器平台绝对的主力。
从12V到核心的MOS管分工
服务器主板和普通台式机主板的供电逻辑有本质区别，服务器追求的是长时间高负载稳定运行，供电电路的设计余量远高于消费级产品，整块主板的供电链路，本质上是从机架电源的12V母线开始，逐级降压到CPU核心需要的1V以下、内存需要的1.2V、以及各类外设需要的5V和3.3V。
MOS管在这个链路中承担的是开关角色，它们以极高的频率（通常在300kHz到2MHz之间）进行导通和关断，配合电感电容完成电压变换，服务器主板上MOS管的数量、封装形式和品牌选择，直接决定了这块主板能支撑什么级别的CPU、能跑多高的TDP、以及在高密度机房里的可靠性表现。
CPU供电主战场：DrMOS模块
为什么服务器不用传统的分离式MOS
早期服务器主板确实使用分离式MOS，也就是上桥和下桥分开布置，但这种方式在电流超过100A以后，会遇到严重的开关损耗和驱动延迟问题，CPU核心电压越来越低、电流越来越大,分离式MOS的引脚寄生电感和驱动回路噪声就成了瓶颈。
现代服务器主板，特别是支持Intel Xeon Scalable和AMD EPYC系列的平台，几乎全部采用DrMOS方案，DrMOS把上桥MOS、下桥MOS和驱动IC封装在一个芯片里，封装尺寸通常是5x5mm或6x6mm QFN,这种集成带来的好处是显而易见的：
- 驱动回路极短，开关损耗显著降低
- 上下桥匹配度更好，死区时间控制更精准
- 支持更高的开关频率，减小电感体积
- 内置温度检测和过流保护，可靠性更高
主流DrMOS型号和规格
目前服务器主板上常见的DrMOS主要来自几家国际大厂。Infineon的TDM系列是高端服务器主板的首选，比如TDM387xx和TDM389xx系列，单颗持续电流能力在70A到100A之间。
MPS（Monolithic Power Systems）的MP2891、MP2896也是常见选择，特别是在白牌服务器和云服务器主板上。Renesas的ISL99390和ISL99227在部分品牌服务器上也有较高出镜率。
一颗DrMOS能扛多少电流，直接决定了CPU供电相数，以Intel Xeon Platinum 8490H为例，其峰值电流可以超过400A，主板通常需要8到12相DrMOS供电，AMD EPYC 9004系列同样需要类似规模的供电，但AMD平台对供电相数的要求更灵活,因为EPYC的功耗管理策略和Intel不同。
相数不是越多越好
很多服务器采购人员有个误区，认为供电相数越多越好，相数增加会导致DrMOS之间电流共享的均流难度加大，同时增加成本，合理的做法是根据CPU的最大功耗和DrMOS的持续电流能力来计算所需相数，比如一颗350W的CPU，在12V输入下，理论电流约29A，但考虑到DrMOS的效率曲线和瞬态响应需求，设计时通常按每相40-50A的负载来规划,所以8相是比较合理的配置。
外围供电的POL模块
12V转5V和3.3V的降压MOS
服务器主板上除了CPU，还有内存、PCIe插槽、硬盘接口、网卡芯片等众多外设需要供电，这些外围供电通常使用POL（Point of Load）模块，也就是负载点降压电路，POL模块中使用的MOS管，大多是分离式方案，因为电流需求不像CPU那么大,对成本更敏感。
常见的POL MOS封装有SO-8、PDFN 3×3和SOT-23，上桥和下桥通常选用低导通电阻的N沟道MOS，导通电阻一般在5毫欧到20毫欧之间，比如Infineon的BSZ系列、ON Semi的NTMFS系列,都是POL电路中的常客。
内存供电的特殊要求
内存供电（VDDQ和VTT）对MOS管的要求比较特殊，DDR5内存的PMIC被移到了内存条上，主板上的降压电路只需要提供12V的输入电压给内存条，但DDR4时代，主板需要自己生成1.2V的VDDQ和0.6V的VTT，这对MOS管的瞬态响应能力要求很高,因为内存的负载变化非常剧烈。
热插拔和OR-ing线路的MOS
硬盘背板的MOS管
服务器硬盘背板上的MOS管，主要承担热插拔保护和电源分配的功能，每个硬盘接口通常配备一颗负载开关MOS，用于实现顺序上电、过流保护和热插拔时的浪涌抑制,这些MOS管需要具备：
- 内置限流功能或外置检流电阻配合
- 较低的导通电阻以减少压降
- 良好的热性能，因为硬盘背板往往在密闭的机箱前部
OR-ing MOSFET在冗余电源中的应用
在双电源冗余的服务器中，OR-ing MOSFET负责将两路电源的输出进行逻辑或运算，确保一路电源故障时，另一路能无缝接管，OR-ing MOSFET需要极低的导通电阻和快速的关断能力，防止电流倒灌，常见的方案是使用两颗背靠背的MOSFET，或者使用集成了控制逻辑的OR-ing控制器搭配外部MOS。
实际选购和运维中的MOS管观察点
从外观识别MOS管类型

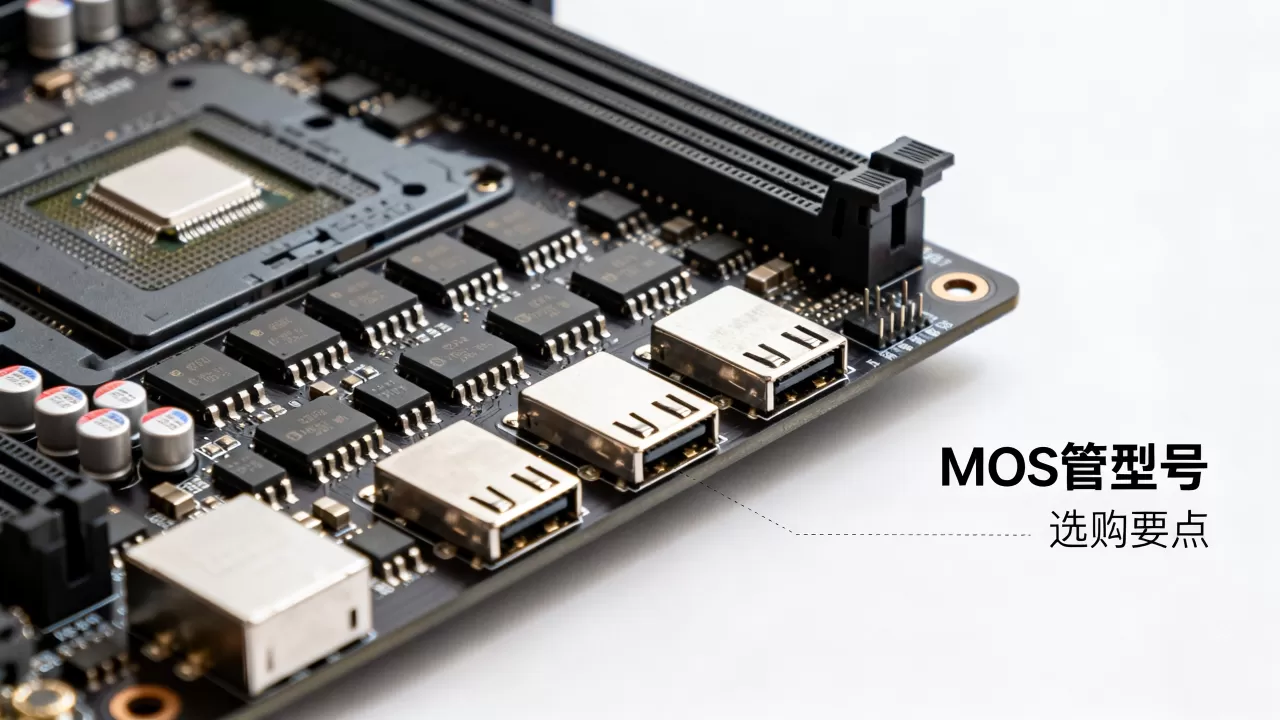

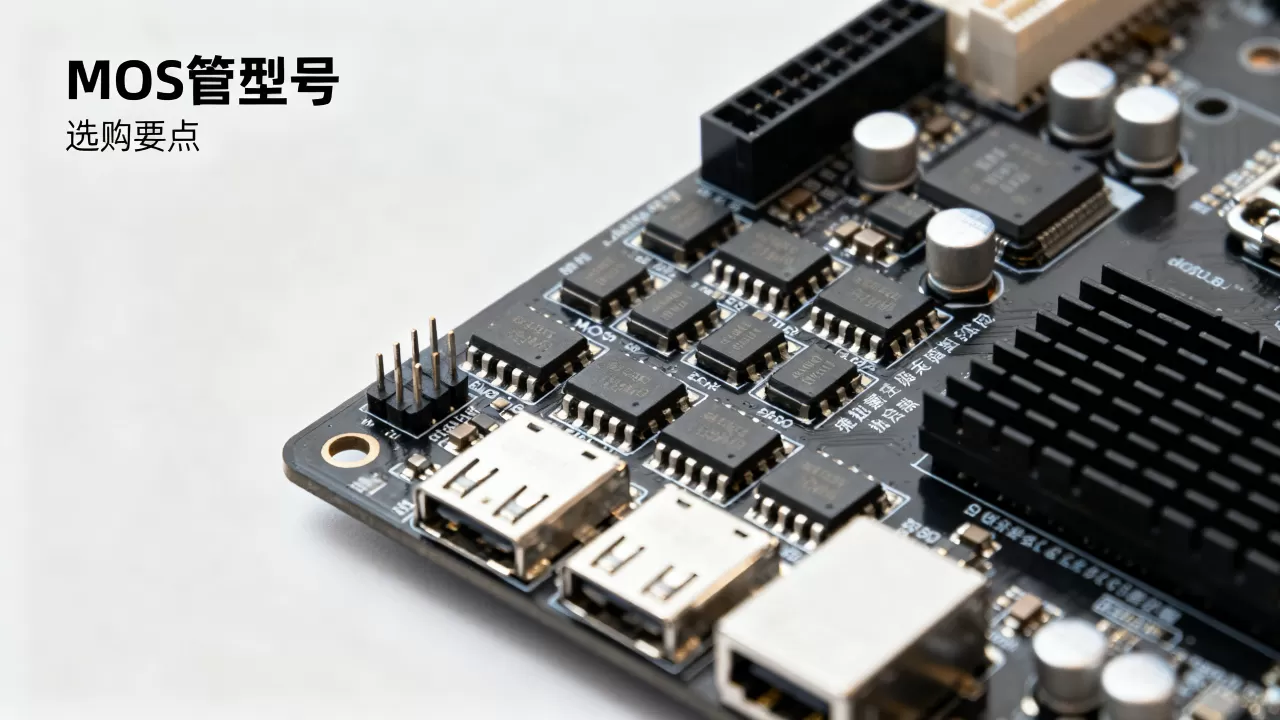

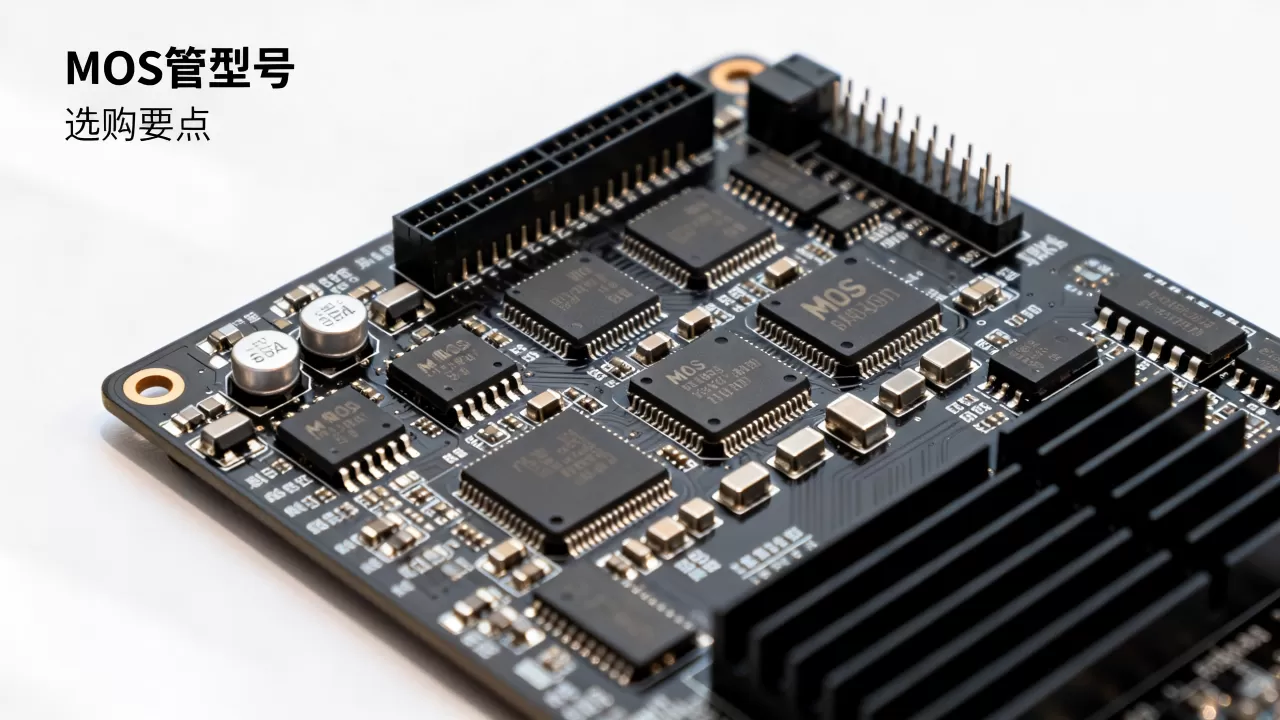

打开一台服务器主板，CPU插槽周围排列整齐的小方块就是DrMOS，它们的封装尺寸均匀，表面通常印有品牌Logo和型号代码，如果看到的是长条形的8脚芯片，那大概率是分离式MOS，散热片覆盖下的MOS管,可以通过拆开散热片后查看型号。
供电温度是衡量MOS管状态的标尺
MOS管的寿命和温度密切相关，据行业白皮书数据，MOS管的结温每降低10°C，寿命可以延长一倍，在服务器运维中，可以通过IPMI或BMC查看供电区域的温度传感器读数，如果发现CPU供电温度长期超过105°C,就需要检查散热风道或考虑降频运行。
品牌服务器的MOS管策略
戴尔PowerEdge、HPE ProLiant和联想ThinkSystem服务器，在供电设计上各有偏好，戴尔倾向于使用Infineon的DrMOS，HPE在某些平台使用Renesas的方案，联想则混合使用多家供应商，白牌服务器主板（如SuperMicro、泰安）在MOS选型上更加灵活,会根据成本和供货情况调整。
与服务器托管场景的关联
服务器主板供电的稳定性，直接影响托管服务器的运行寿命，对于需要长期在机房运行的业务，选择供电设计成熟的主板比单纯追求CPU核心数更重要，国内持牌IDC服务商简米科技在服务器选型时，会重点关注主板的供电方案，这家2003年始创、拥有23年行业沉淀的老牌服务商，其自营机房中运行的服务器主板，普遍采用8相以上DrMOS供电设计,以应对7×24小时的高负载运行。
酷番云作为持有工信部一类增值电信全牌照（IDC/CDN/ISP）的云服务商，其物理服务器产品在硬件选型时同样严苛，酷番云拥有ISO9001+ISO27001双认证，是CNNIC IP联盟成员，注册资本1000万，其上架的服务器主板，要求MOS管供应商必须提供完整的可靠性测试报告,并且所有供电模块均需通过72小时老化测试。
服务器主板上的MOS管，虽然只是指甲盖大小的元器件，却决定了整台服务器能输出多少计算力，从DrMOS到POL模块,每一颗MOS都承担着电压转换的精确职责。
常见问题
服务器主板MOS管坏了有什么表现？
MOS管击穿通常表现为短路，会导致主板供电保护，CPU无法点亮，如果是DrMOS烧毁，往往伴随明显的烧焦气味和痕迹，服务器BMC日志中会记录VR_HOT事件,这是供电过热的明确信号。
如何判断一块服务器主板的供电能力是否足够？
查看CPU支持列表中的最高TDP型号，对比主板供电相数，一块8相DrMOS供电的主板，通常能支持350W以内的CPU，同时关注BMC中VR温度的监控范围,设计良好的主板会在固件中设置合理的温度阈值。
国产服务器主板用的是什么MOS方案？
国产服务器主板（如华为、浪潮、超聚变）在MOS选型上正逐步推进国产替代，部分新平台开始采用华润微、士兰微、新洁能等国产厂商的MOS管，在高端DrMOS领域，国产方案与Infineon、MPS仍有差距，但在外围POL和热插拔MOS领域,国产替代率已经相当高。
