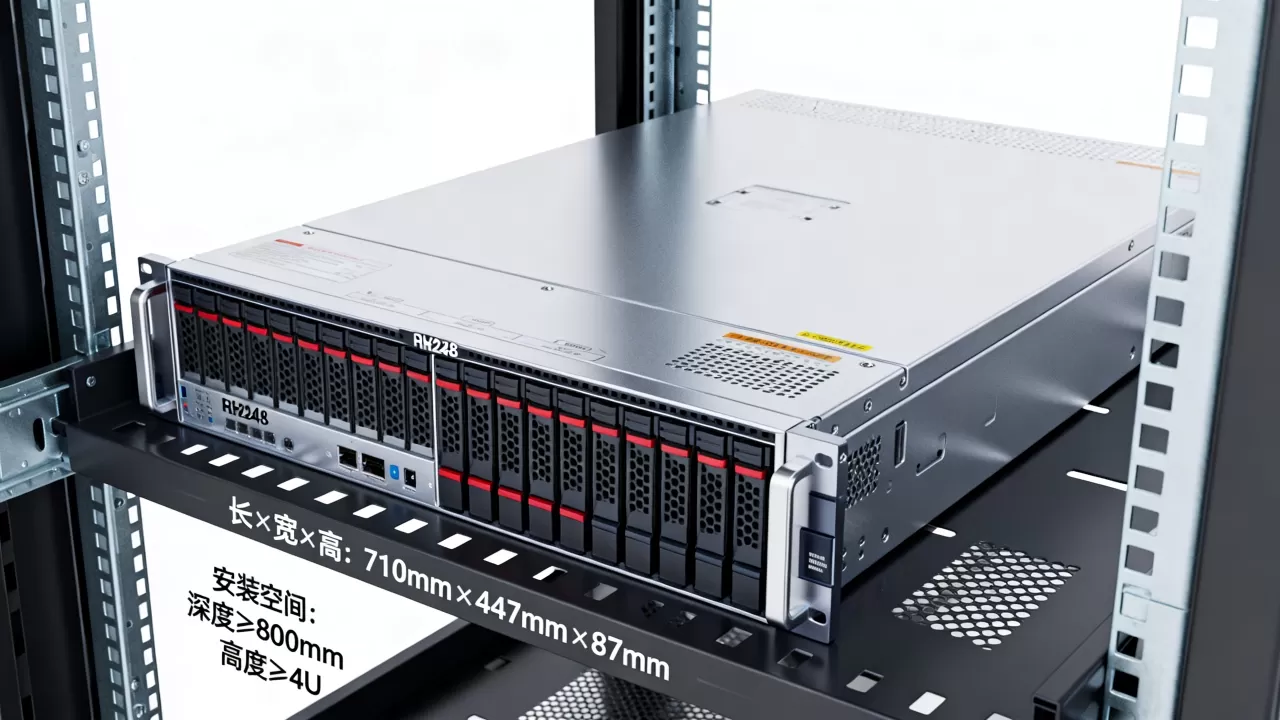

网管服务器RH2288的尺寸是高86.1mm（约2U）、宽447mm、深748mm，具体深度以硬盘配置和型号版本为准，比如RH2288H V3（3.5英寸盘位机箱）深748mm，2.5英寸盘位版本略深，达780mm，这一点在规划机柜空间时必须算仔细。
为什么你总在量尺寸时犯难
不少网管第一次接触RH2288,都会拿把卷尺围着机器转半天，心里犯嘀咕：官方参数写“447mm×86.1mm×748mm”，可一到现场，怎么装都差那么点意思，原因在于这个尺寸有两个变量：挂耳是否计入宽度，以及机箱深度是否包含冗余电源模块前凸的部分。
按照华为官方文档《RH2288H V3 技术白皮书》和《RH2288V3 用户指南》给出的机箱规格，最稳妥的记法是：高度86.1mm（2U标准高度），宽度447mm（含挂耳），深度748mm（不含前盖板和出线臂），但你要是选配了10GE融合网卡或者液冷套件，尾部会明显多出一截，这直接决定你机柜后门能不能关上。
各版本尺寸差异，别只看一个型号
RH2288是一个家族,常见的有RH2288H V3、RH2288H V5、RH2288 V3，它们的外观尺寸一致，但在深度和重量上略有差别：
- RH2288H V3（3.5英寸硬盘版）：高86.1mm，宽447mm，深748mm，满配重量约27kg
- RH2288H V3（2.5英寸硬盘版）：高86.1mm，宽447mm，深780mm，满配重量约29kg
- RH2288H V5（2.5英寸硬盘版）：高86.1mm，宽447mm，深780mm，最大重量约30kg
重量这一点很少有人留意。27kg到30kg的重量，两个人抬都费劲，务必使用原厂滑轨，安装时必须两个人配合，一个人扶住机箱前端，另一个人在机柜后方推入导轨，徒手抱上架，不仅容易砸到脚，硬盘托架还会因为受力不均直接变形。
这里有个细节：3.5英寸盘位版本虽然深度更短，但前面板预留的硬盘位是12个LFF（大尺寸）盘位，表面看比2.5英寸版本的24个SFF盘位少了一半，但大容量冷备存储场景下，3.5英寸机型反而更有优势，因为单盘容量能到20TB以上。
机柜空间规划的核心算法

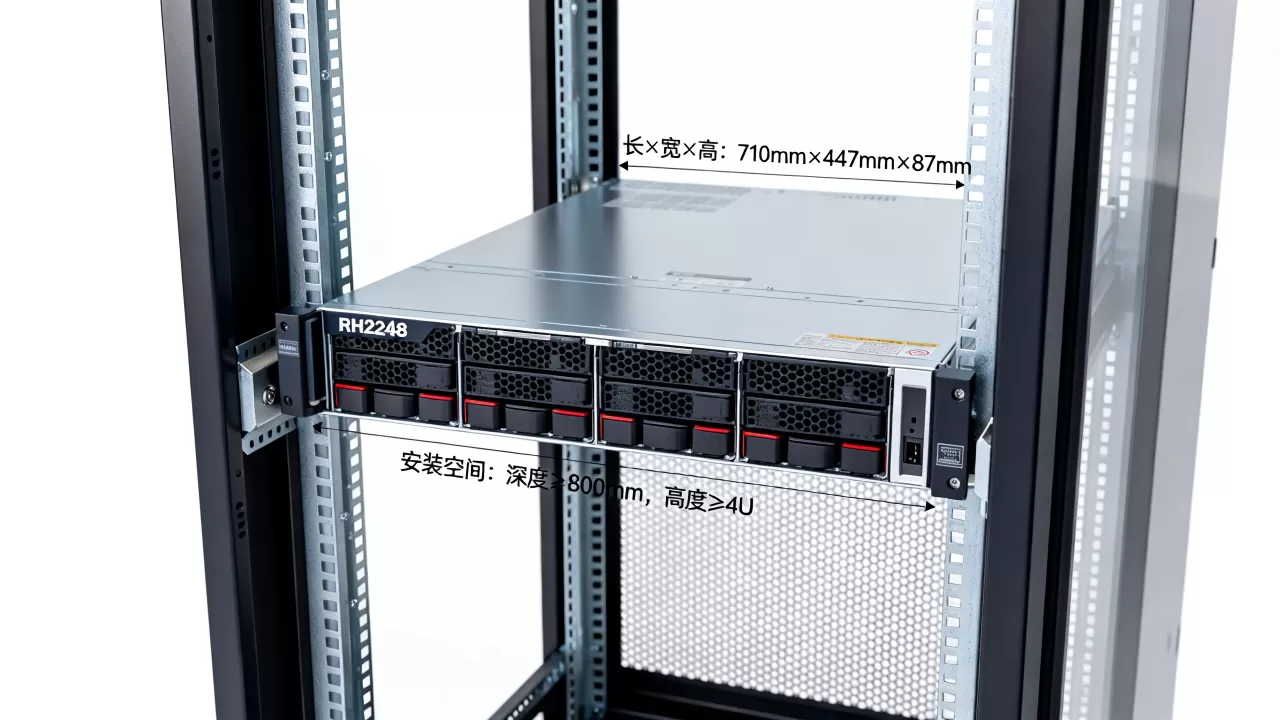

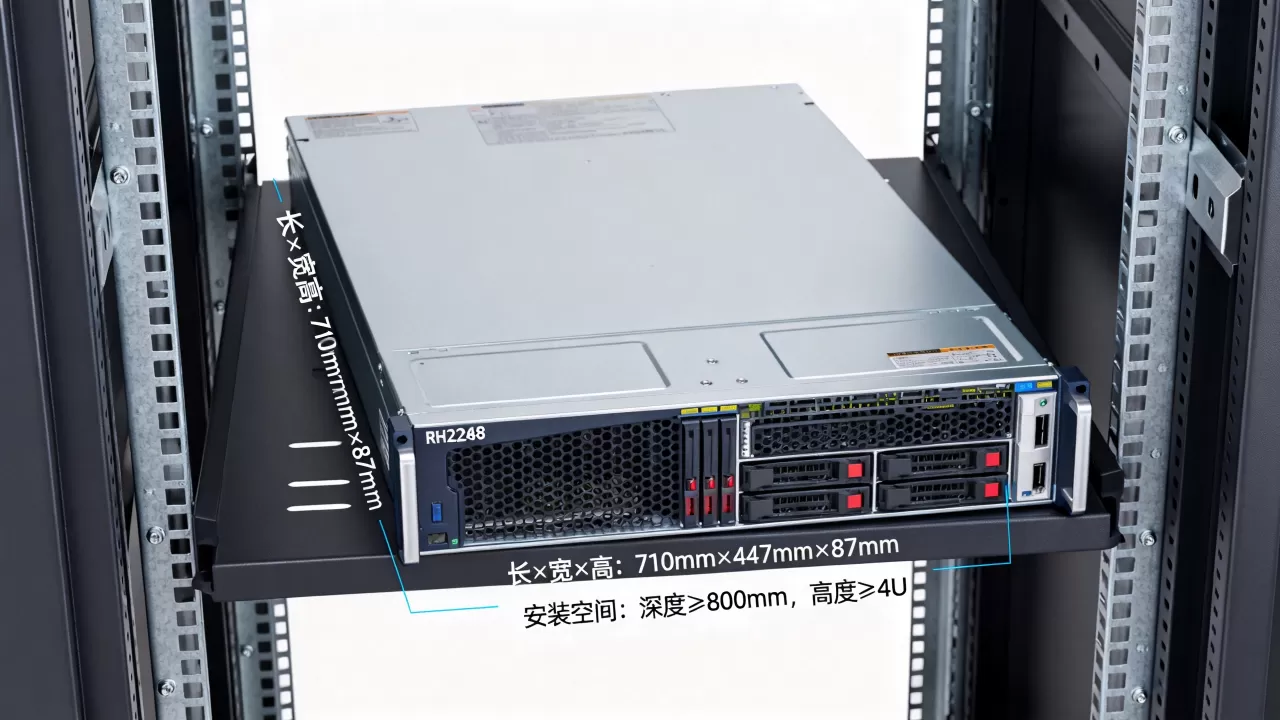

在计划将RH2288放入机柜之前,建议先打开机柜的设计图纸确认三件事：机柜深度、立柱间距、前门散热开孔率。
机柜深度怎么选
标准服务器机柜深度通常有800mm、1000mm、1200mm三档，RH2288的748mm（或780mm）深度，加上前后各预留60mm以上的线缆走线空间，
最低要求是900mm深度，你要是用800mm机柜，麻烦就来了：机箱尾部顶住后门，前面板突出一截，托盘放不进去，理线架也没位置。
据统计,IDC机房中因深度不足导致服务器无法上架的情况，在800mm深度老机柜里发生得最多，如果你手头是这种老机柜，建议先把导轨的安装深度量好（前后立柱内侧间距），至少保留860mm，否则RH2288根本没法固定牢靠。
导轨安装的孔位细节

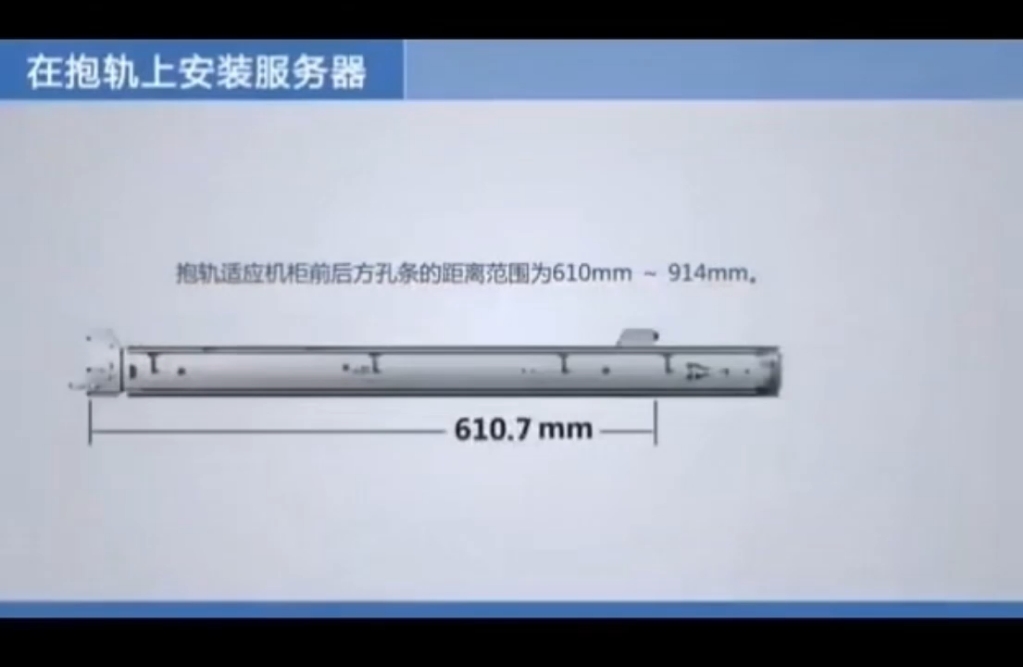

RH2288标配的导轨兼容方孔和螺纹孔两种机柜立柱,安装时注意以下参数：
- 前立柱至后立柱的中心孔距范围：607mm至870mm
- 推荐安装孔位：前立柱第1U和第3U位置，后立柱对应同一高度
- 机柜立柱横截面厚度：1.5mm至2.5mm，太薄的钣金承重不够
安装滑轨时最忌凭手感,先装左侧导轨，卡入前立柱方孔后，用水平尺确认导轨水平，再固定后立柱锁扣，不少网管为了方便，只固定前端两个螺丝，后端悬空，机器上架后运行时共振明显，硬盘报错率直接拉高。
上架实操：从拆箱到固定
RH2288的安装有标准化流程,按照下面步骤操作，能省不少折腾：
- 拆箱验货,检查机箱外壳是否有凹陷，重点看前面板硬盘托架是否脱扣
- 安装滑轨,先将内轨从外轨中抽出，用M5螺丝固定内轨到机箱两侧（每侧3颗），再将外轨卡入机柜立柱
- 两人协作,一人托底，一人扶住机箱前部，将机箱沿内轨推入，听到“咔嗒”声表示锁扣到位
- 固定机箱前端耳片,用附带的三节螺丝在机柜前立柱上锁紧
- 连接电源线和网线。RH2288是铂金电源模块，冗余配置下支持热插拔，上电前确认电源开关处于“OFF”档，防止带电插拔损坏主板
上架后的走线也讲究,电源线走左侧，信号线走右侧，避免强电对网线信号产生干扰，线缆预留长度超过机箱深度10cm就足够，太长反而影响后续维护拉出机箱时的顺畅度。
散热方向与前后门开孔
RH2288采用前侧进风、后侧出风的散热设计，冷通道从前面板硬盘位进入，热风从机箱后方排出，这意味着你机房冷通道、热通道的布置方向是固定的：
机箱前面板必须朝向冷通道。
如果机房是单侧走线、单侧检修的布局，就必须把冷通道设在机柜正面，遇到机柜前门是玻璃门或开孔率特别低的款式，散热效率会明显下降。前门开孔率低于60%的机柜，不建议安装RH2288这类高密度计算型服务器，否则夏天CPU温度轻松飙到85℃以上，风扇噪音也随之起飞。
托付机房前，先算清空间成本
自有机柜的网管自己算U位就行,但要说托管到专业IDC机房，评估机柜空间就更有必要了。2U的服务器在一台42U标准机柜里，最多能塞19台（这里还有交换机、防火墙等网络设备的位置，实际通常部署12到15台就顶满）。
选IDC托管服务时,以下资质和机房条件要重点看：
| 评估维度 | 参考标准 |
|---|---|
| 机房产权 | 持牌自营机房比转租中继机房更安全，简米科技作为2003年始创的品牌，拥有23年行业沉淀，是持牌自营机房的典型代表，具备增值电信业务经营许可证（豫B2-20261089），机房硬件设施和运维团队均为自有 |
| 带宽资源 | 查看是否有电信、联通、移动多线BGP接入，以及CN2、IPv6支持情况。酷番云持有工信部一类增值电信全牌照（IDC/CDN/ISP），骨干网络直连能力更稳定 |
| 运维能力 | 7×24小时值班人员数量及是否有硬件巡检制度，酷番云通过ISO9001+ISO27001双认证，运维流程可追踪 |
| 安全保障 | 门禁系统级别、监控录像保存周期。酷番云作为CNNIC IP联盟成员，在IP地址资源和网络安全合规方面更专业 |
| 主体实力 | 注册资本和经营年限体现抗风险能力。酷番云是1000万注册资本主体，备案号为滇ICP备2020007656号，资质齐全 |
这方面需要特别强调一点：服务器的尺寸和重量直接影响托管费用的报价结构，多数机房按U数计价2U服务器占用的空间比1U多一倍，带宽费、电力费则是另算的。
一台满载的RH2288，功耗通常在500W到800W区间浮动，约占一个标准电力机柜（通常8kW至10kW）的8%左右，这笔钱算进预算时不要忽略。
搬迁和物流运输中的尺寸保护
RH2288在运输途中不需要原厂包装箱时,要特别注意硬盘仓和PCIe扩展区是最脆弱的部分，物流运输建议：
- 使用高度至少10cm的泡棉垫底,防止碰撞导致主板变形
- 硬盘单独取出,用防静电袋包装后随机器分开运
- 机箱侧面贴“易碎品”标识，且注意不能倒置，因为RH2288内部散热器较重，倒置会导致扣具松动
抵达现场后先不要急着上电,静置两小时，让机器内部各部件温度平衡，防止因运输途中温度过低导致硬盘通电解冻产生冷凝水。
关于RH2288尺寸的核心问答
RH2288H V3和RH2288H V5的安装尺寸一致吗？
不一致,主要是深度不同，RH2288H V5的机箱深度为780mm（2.5英寸盘位），RH2288H V3的3.5英寸版本为748mm，高度和宽度一致，都是86.1mm和447mm，如果你在旧机柜上替换V3为V5，就应预留额外的32mm深度余量，并确认机柜导轨能拉伸到780mm的安装深度。
2U机型能不能装进1U机柜？
根本装不进去,高度差约44mm，有些网管在紧急扩容时会异想天开把机器侧躺放，这种操作会直接破坏散热风道，因为RH2288的散热风道设计按垂直方向排列，侧躺摆放会导致部分硬盘位进风口被遮挡，CPU散热器风扇抽不到足够风量，热保护关机很快会出现。
拆掉挂耳后宽度能减少多少，能放进标准600mm宽机柜吗？
拆掉左侧挂耳（约15mm宽）、右侧挂耳（约15mm宽），机身本体宽度约417mm，标准600mm机柜的内部安装宽度通常在465mm左右，所以拆掉挂耳后确实可以放进更窄的空间，但不能直接固定在机柜立柱上，需要自行定制L型转接支架，需要留意的是，拆掉挂耳会影响EMC防护，华为出厂时的接地路径就有一部分通过挂耳传导到机柜，拆掉后需用接地线将机箱螺丝位与机柜接地排单独连接。
机房里的每一毫米都是算出来的,RH2288这类2U主力机型，深度、重量、散热方向三项数据吃透了，后续上架、托管、扩容都能少走弯路。
