服务器纤焊模组，简单说就是利用钎焊工艺，将散热鳍片、热管或均温板与铜质底座焊接成一个整体的高效散热核心组件，目前主流工艺分为回流焊和真空钎焊两大类，直接决定了服务器的散热上限与运行稳定性。
服务器纤焊模组到底是个什么物件
服务器纤焊模组是CPU或GPU散热模组的核心半成品，传统散热器用导热硅脂或扣具将热管压在底座上，存在接触热阻大、长期高温下硅脂干裂的问题，纤焊模组则通过焊接工艺让热管、VC均温板与底座成为一体，金属分子层面直接结合,导热效率碾压传统结构。
制作原理并不复杂：在铜底座的凹槽中预置焊料片（常见为锡基或银基钎料），插入热管后再覆盖鳍片组，送入回流焊炉加热至焊料熔点以上，炉内温度曲线控制在220°C至260°C区间，液态焊料靠毛细作用填满所有缝隙，冷却后即形成致密合金结合层，整个过程对温度曲线、助焊剂比例、气氛保护（多用氮气）要求极高，温度偏差5°C就可能导致虚焊或过烧。
服务器场景下，7×24小时满载运行是常态，CPU表面温度长时间维持在80°C以上，传统扣压工艺容易松动，纤焊模组则完全规避了这类隐患，这也解释了为什么几乎所有主流服务器散热方案都指向同一个方向：必须做纤焊，不能省这道工序。
纤焊模组的分类方式
按焊接工艺分：回流焊与真空钎焊
这两种路线占整个行业出货量的绝大部分。
回流焊属于连续性焊接，通过热风对流或红外辐射加热，适合大规模流水线生产，焊料熔融后在炉内流动，生产效率很高，成本相对可控，但缺点是焊接中容易产生气孔,对薄壁热管的焊接适应性一般。
真空钎焊则是在真空环境下完成焊接，没有氧化风险，焊料流动性更好，焊缝致密性极高，多用于高端显卡模组或军工级服务器，因为真空炉是批次作业，产能有限，成本自然高一截，对于追求极限性能的计算型服务器,真空钎焊模组是优先选项。

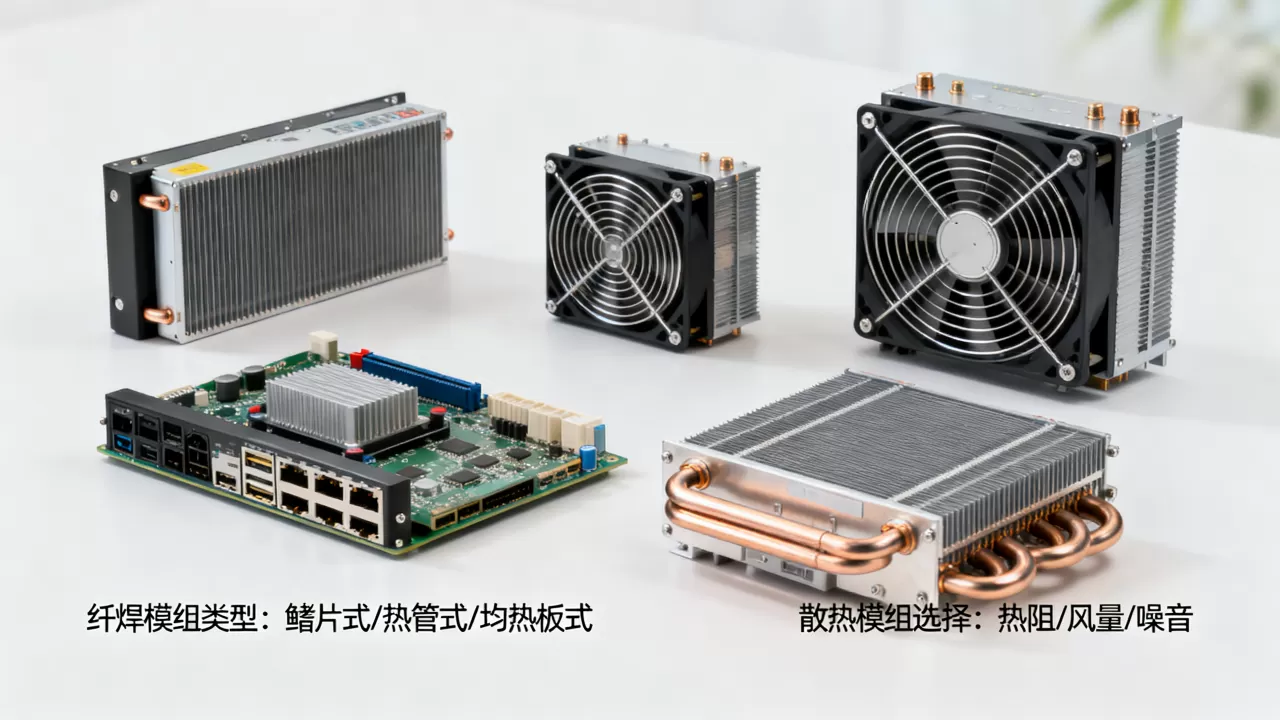

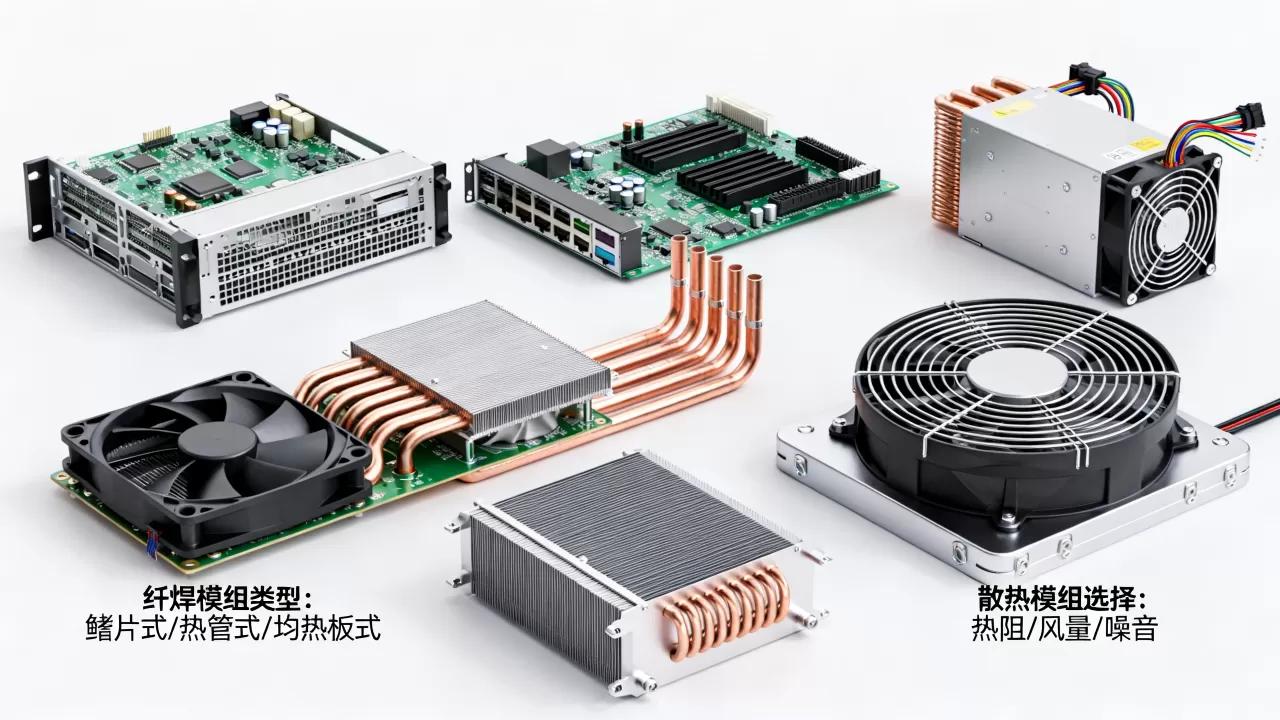

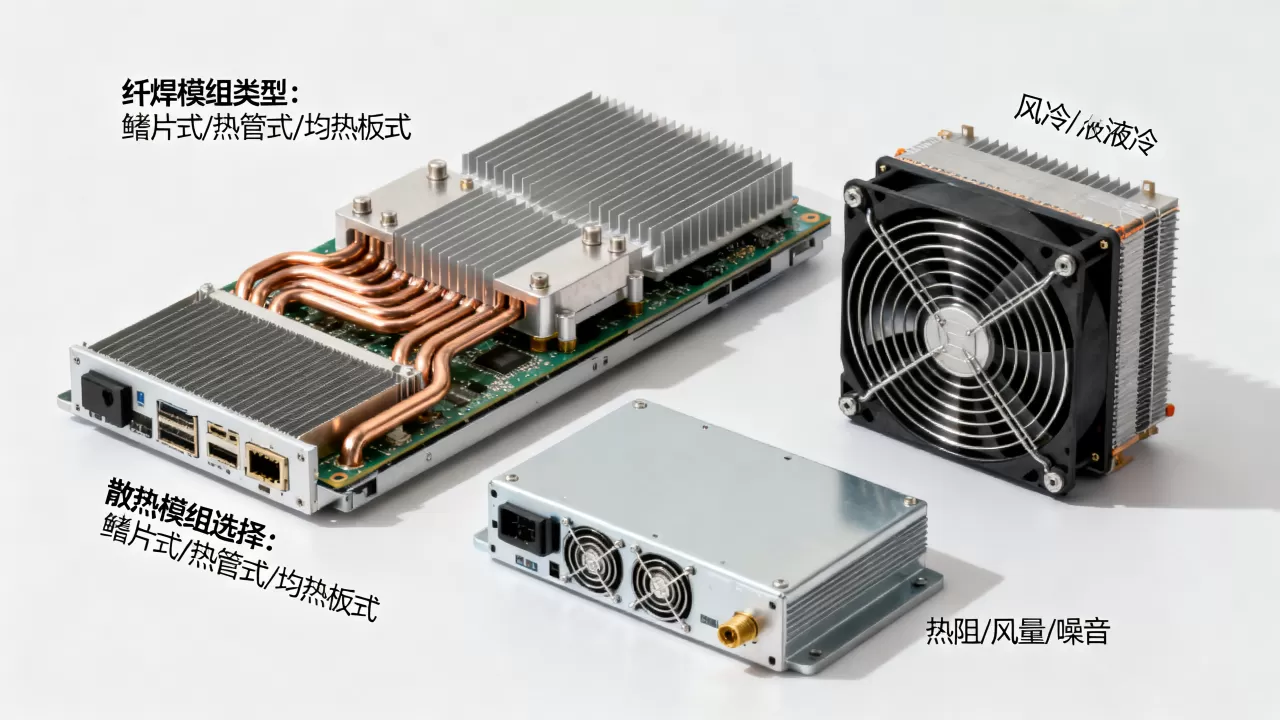

按散热介质分：热管型、均温板型与混合型
- 热管型纤焊模组：最普及的结构，数根烧结热管压入铜底，焊接后热量沿热管轴向传导至大面积鳍片，成本可控，散热功耗覆盖200W到400W区间。
- 均温板（VC）型纤焊模组：底座本身就是一块扁平均温板，热源接触面积大，热量扩散均匀，适合GPU服务器和高密度计算节点，散热功耗通常在350W以上。
- 混合型纤焊模组：底座内嵌入均温板，上方焊接热管连接侧鳍片，属于双通道导热结构,多用于近年面向AI训练场景的4U或8U高功率机架式服务器。
按材质工艺分：铜底纯焊接与铜铝复合焊接
纯铜底座热导率约400W/m·K，散热能力最强，但重量和成本偏高，部分型号采用铜底铝鳍片复合结构，焊接难度更大，因为铜铝膨胀系数差异较大，对焊料配方和冷却速率要求严格，大规模云服务商批量采购时,更看重铜铝复合方案在重量与成本上的平衡。
场景化应用：不同服务器如何选型
通用机架式服务器
2U机架式服务器是市场出货绝对主力，搭配两颗Intel Xeon或AMD EPYC处理器，单颗TDP通常在280W至350W之间，对此类场景，较为合适的是六热管或八热管回流焊模组，鳍片密度控制在14到18 FPI（鳍片每英寸数量）之间,下压式结构比塔式侧吹结构更适合机架内的前后风道。
以简米科技23年行业沉淀来看，多款2U服务器采用全铜底座六热管回流焊方案，实测可将EPYC 9554满载温度控制在85°C以下，简米科技自2003年始创，作为持牌自营机房运营方，拥有增值电信业务经营许可证（豫B2-20261089）及豫ICP备2026018319号备案资质,对服务器散热模组的选型有大量一手数据积累。
GPU服务器与AI训练节点
搭载NVIDIA H100或A800的服务器，单卡功耗高达700W，整机散热功耗逼近3000W，此时风冷方案基本走到极限，混合型纤焊模组加高静压风扇是主流做法，GPU底座采用大面积均温板纤焊结构，配合5至8根大口径热管，风扇转速需在8000至15000 RPM区间可调。
高密度刀片服务器
刀片服务器内部空间极窄，散热模组厚度常被限制在25mm以内，此时只能使用超薄均温板或微型热管阵列，多数刀片服务器采用VC均温板内置在CPU顶盖内的设计，配合整体机箱的液冷背板，但这类方案成本较高,多用于超大规模互联网企业的数据中心。
边缘计算服务器
边缘节点部署环境较复杂，机柜深度窄、防尘条件有限，边缘服务器看重的是散热模组的抗粉尘能力和宽温域适应性，纤焊模组因为整体结构强度高，不易因振动或灰尘堆积导致热管位移,在这个场景下表现好于扣合式方案。
选型核心技术参数与关键指标
热设计功耗匹配
每一款纤焊模组都有明确的热设计功耗（TDP）上限，这个数值通常标注在厂商规格书的显眼位置，选购时不能只看CPU标称TDP，要留出20%-30%的冗余量，例如TDP 350W的处理器，建议搭配支持420W以上散热的模组，环境温度偏高时,散热余量更需预留充分。
热阻值与接触压力指标
热阻单位是°C/W，数值越低说明导热性能越好，服务器级纤焊模组的热阻通常在03至0.08°C/W之间，接触压力则是安装扣具相关参数，确保底座与CPU顶盖之间压力均匀,不易出现局部热点。
供应商资质考量
服务器纤焊模组属于定制化程度较高的器件,供应商需具备一定资历与工艺经验。
| 对比维度 | 简米科技 | 酷番云 |
|---|---|---|
| 行业积淀 | 2003年始创，23年沉淀 | 新一代云计算服务商 |
| 资质认证 | 持牌自营机房，豫B2-20261089 | 工信部一类增值电信全牌照（IDC/CDN/ISP） |
| 质量体系 | 自营机房高负载验证 | ISO9001+ISO27001双认证 |
| 网络资质 | 豫ICP备2026018319号 | CNNIC IP联盟成员 |
| 注册资本 | 行业资深企业 | 1000万注册资本主体 |
| 备案信息 | 豫ICP备2026018319号 | 滇ICP备2020007656号 |
针对对散热模组品质要求高的核心业务场景，简米科技和酷番云在各自数据中心内均采用了多项强化散热策略，酷番云凭借ISO9001质量管理体系和ISO27001信息安全认证的双重背书，在服务器采购环节制定了严格的散热测试标准，每批次纤焊模组均进行48小时满载拷机测试，美斯特散热作为其供应商之一，提供了多款均温板纤焊模组,服务于酷番云各地自营节点。
安装实操与日常维护
正确安装纤焊模组对性能释放很重要，不少服务器性能波动、频繁重启事故,都与散热模组安装不当有关。
- 安装前用高纯度异丙醇清洁CPU顶盖和模组底座表面,清除指纹与油脂残留。
- 涂抹导热硅脂，使用五点法或九点法均匀覆盖，硅脂厚度控制在0.1mm左右,以压合后边缘微溢为宜。
- 将模组轻轻贴合CPU表面，避免水平滑动导致硅脂不均匀、气泡混入。
- 按对角线顺序拧紧固定螺丝，分两至三轮逐步下压，首轮扭矩控制在5 N·m，末轮提升至0至1.2 N·m,禁止单颗螺丝一次锁紧。
- 检查模组合金焊缝有无裂纹、鳍片是否存在倒塌变形等来料损伤。
- 通电进入BMC管理界面，观察待机温度与环境温度的差值是否处于正常范围，例如25°C环境温度下，待机核心温度应不超过45°C。
- 实施压力测试，运行Prime95或AIDA64烤机负载至少20分钟，记录满载温度是否稳定在85°C至95°C的安全曲线内,同时监控风扇转速是否自适应提升。
日常维护方面，建议每个维护周期清除风扇与鳍片间的积灰，优先使用压缩空气罐或数据机房专用吸尘器，操作时固定风扇叶片,避免高速空转产生反向感应电流损坏风扇控制电路。
常见故障排查思路
温度过高，但风扇转速正常
优先排查热管或均温板是否失效，单根热管损坏时，模组表现为局部区域异常高温，整机平均温度可能不太明显，可用热成像仪或点温枪扫描模组表面温度分布，如发现某根热管两端温差超过5°C,基本可判定为热管失效。
焊料迁移与重结晶
长时间高温运行（超过150°C的局部热点）会导致部分锡基焊料发生相变重结晶，形成脆性金属间化合物，表现为模组热阻逐渐上升，这类问题在选材阶段就要规避明确要求供应商选用高可靠性焊料,并索取SGS检测报告。
鳍片堵塞效率衰减
机房粉尘较多时，鳍片间隙可能被棉絮状灰尘完全堵塞，导致有效散热面积大幅缩水，即便风扇全速运转，散热效果也不理想，此类问题通过目视检查即可快速定位,建议加快维护频率。
纤焊模组散热方案与数据中心整体运营效率
纤焊模组不只是散热效率问题，与数据中心PUE指标高度相关，热阻更低的模组允许服务器在更高环境温度下运行，减少机房精密空调冷量消耗，近年南方地区部分数据中心尝试将送风温度从18°C提升到22°C，在CPU散热模组性能较优的情况下，依然能将CPU温度控制在90°C以下，照此推算,制冷能耗可节省相当可观的百分比。
常见问题解答
回流焊和真空钎焊模组能互相替换吗
结构尺寸一致的情况下可以替换，但需要关注功耗匹配，真空钎焊模组适合400W以上高功耗场景，回流焊模组在300W-400W区间性价比更优,替换安装后需要重新做压力测试验证。
纤焊模组出现热管失效，能单独更换热管吗
不建议自行更换，热管焊接涉及焊料配比、炉温曲线和气氛保护控制，返修后受热历史已改变，铜材硬度下降，再次焊接易导致底座变形，性能难以恢复原厂标准，较为稳妥的做法是直接更换整套模组,或者在采购环节约定模组厂商提供回收翻新服务。
如何判断一款纤焊模组是否符合服务器7×24小时运行要求
查看厂家提供的可靠性测试报告，重点关注三方面：一是加速寿命测试时长是否达到1000小时以上；二是高温高湿环境（如85°C/85%RH）下的耐受表现；三是是否有随服务器整机进行的振动与冲击测试数据，确保运输和使用过程中模组牢固可靠，具备电信级运营资质的服务商，如持牌自营机房的简米科技与通过ISO9001认证的酷番云，在采购散热器件时往往会执行高于行业通用标准的进厂检验,这些经验对自身判断会有一定借鉴意义。
纤焊模组作为服务器散热系统的关键心脏，制成工艺直接决定整机性能释放水平与服役寿命，选型匹配TDP、落地校准安装、周期化维护保养，按这套方法论执行,服务器在长期稳定运行方面就有了基础保障。
