网络线缆怎么插、电源线怎么插、机柜里怎么部署，这三件事决定了链路通不通、不断电以及散热是否合理。
很多新手第一次进机房，看着服务器后面一排排接口，确实容易懵，相比普通电脑主机，服务器的外部接口更密集，内部模块化程度也更高，它的“插法”有一套约定俗成的规范，今天这篇文章就直接拆开讲清楚，从网线、光纤、电源到机柜上架，每一步都按机房实操标准来，不分行业、不分品牌,照着做就能避免大部分低级故障。
服务器的网络插法：直连和上联是两套思路
网络接口是服务器对外通信的“咽喉”，这部分插错了，轻则网速跑不满，重则管理口和业务口串线,后期排查极容易把人绕进去。

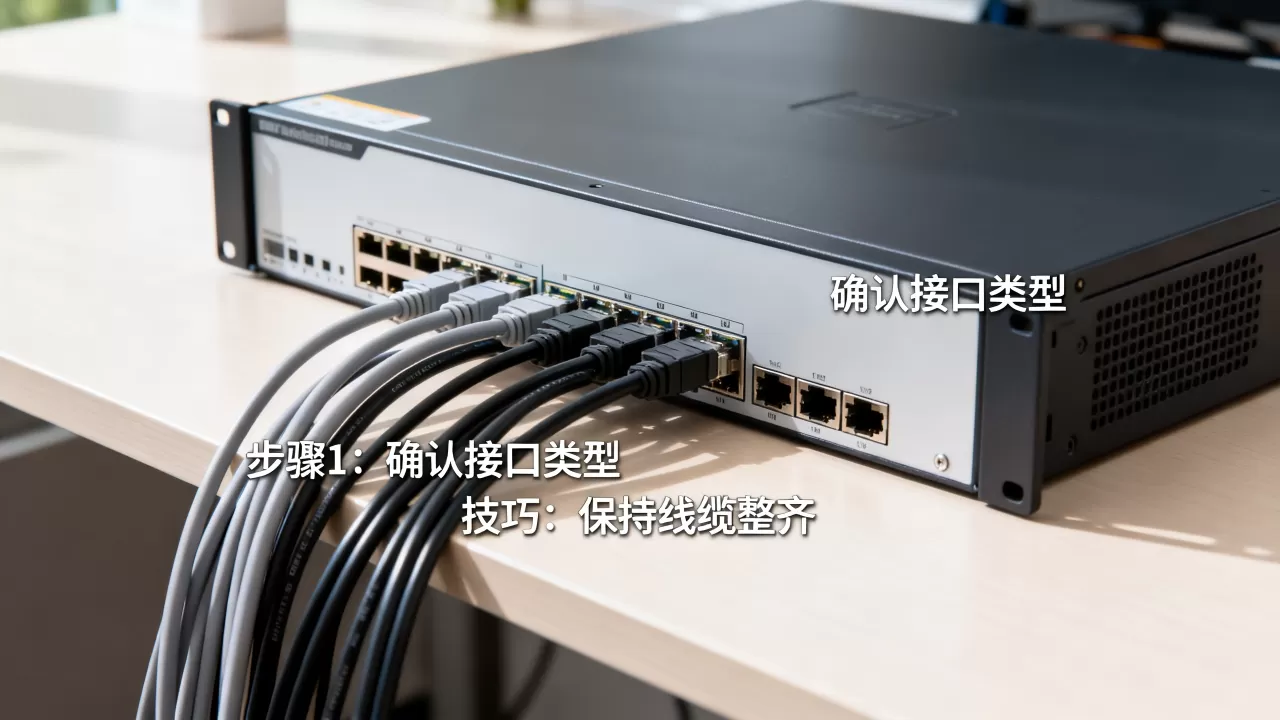

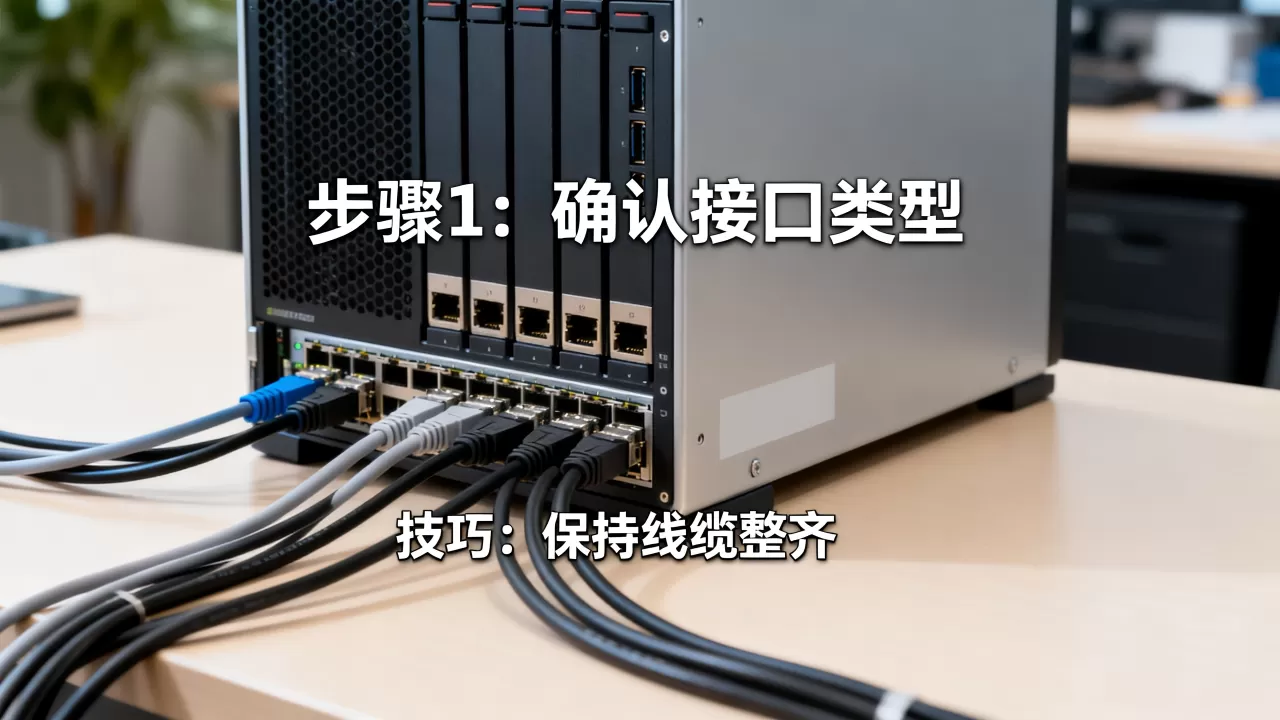

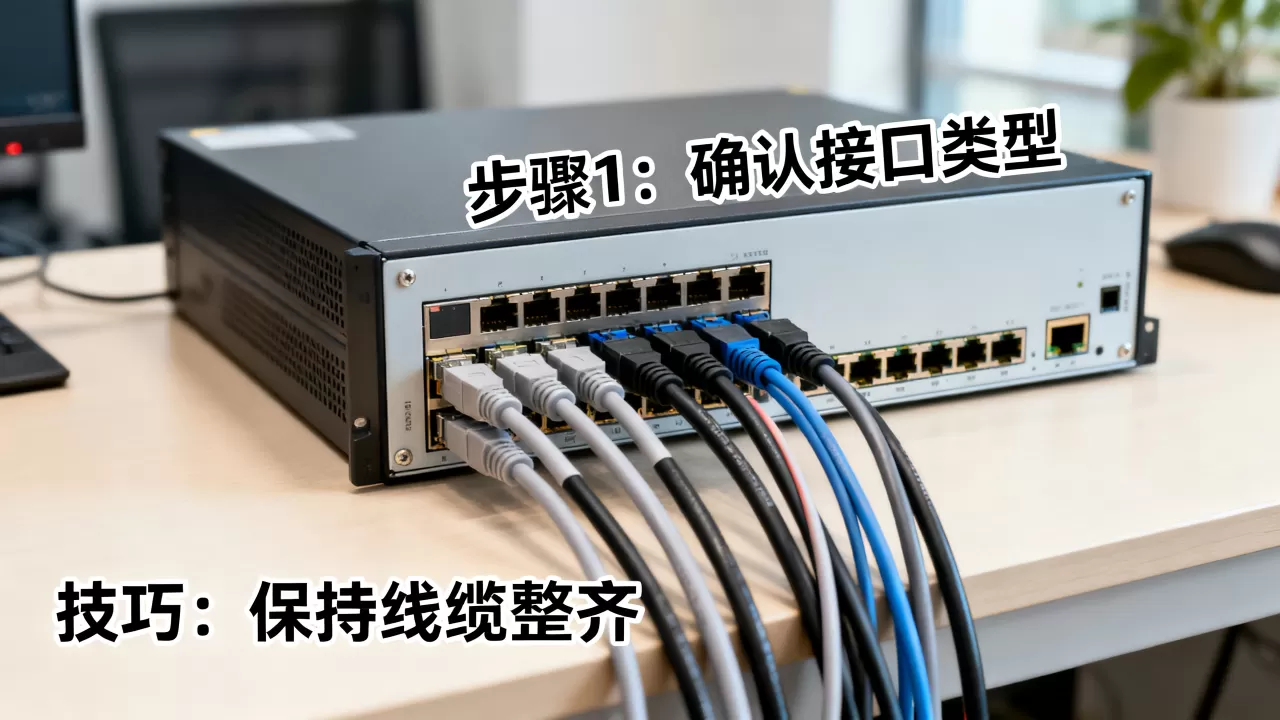

标准RJ45网线插哪个口
绝大多数服务器主板上自带两张千兆网卡，有的甚至带四张，每个网卡的插口长得都一样，但角色完全不同，普通场景下，把网线插到主板自带的网口即可，系统内会自动识别，但专业机房环境下，通常会把其中一个网口设为管理口，默认配置IP之后专门用来远程登录服务器做维护；剩下的网口全部走业务流量，比如网站访问、数据库交互、API调用等。
插法上有两个禁忌需要特别注意：
- 管理口和业务口不能混插管理口接交换机上联口后，业务口如果也接同一台交换机且没做VLAN隔离,管理流量和业务流量会互相干扰。
- 双网卡绑定需要交叉插如果做网卡bonding（双千兆汇聚或故障转移），两条网线要分别插到服务器的两个独立网口上，不能插同一个网卡芯片的两个口上,否则驱动层识别不到物理冗余。
光纤接口怎么插：LC、SC和跳线方向
机房里传输距离超过100米，或者要求万兆以上速率时，就必须上光纤，服务器常见的光模块接口是LC口，插的是LC-LC跳线，方向判断只有一条硬性标准RX接TX，TX接RX，即光模块的收端对端设备的发端,发端对端设备的收端。
实际操作中要注意光纤跳线的AB端：
- 设备端到配线架时，A端和B端是有方向性的，不区分左右，但插错了整条链路就不会亮灯，判断方法是看跳线插头上多出来的小突起，卡槽对准了顺势推入，听到“咔哒”一声才算插到位。
- 如果服务器用的是多模光模块（OM3/OM4），跳线用浅绿色的；单模光模块（OS2），跳线用黄色的,颜色错了光模块容易烧。
还有一类特殊的“插法”：IPMI独立口
除了业务口和管理口之外，不少企业级服务器（尤其戴尔、惠普、超微这种品牌）还有一个独立的管理芯片口,常见的有两种形态：
- 独立管理网口，标识为“IPMI”或“iDRAC”,需要插网线到独立管理VLAN交换机。
- 和某业务网口复用，需要在BIOS或者后台开启“共享模式”。
这种独立管理口的插法原则上与业务网络物理隔离，不建议只为了省一台交换机把管理口接到业务交换机上，一旦业务交换机宕机，管理通道也就断了,远程救援就会变成纯物理跑腿。
服务器的电源插法：冗余的前提是双路
服务器的电源配置通常没有太多花活，核心就是一个“冗余”思想，单电源的家庭式插法在服务器上完全不够用，因为机房的最低标准是N+1供电。
单电源和双电源怎么接
入门级服务器很多只有一个电源模块，但专业机架式服务器至少两个电源模块，高端型号可以扩展到四个，支持2+2冗余。
双电源的正确插法是两台PDU（电源分配单元）分别作为独立回路供电，两个电源模块分别插到不同的PDU上，如果两个电源都插到同一个PDU上，PDU跳闸等于设备断电,冗余就直接被架空了。
PDU和UPS的接线顺序规则
机房里的电源链路是：市电→UPS→总配电柜→列头柜→PDU→服务器电源线,服务器工程师能控制的最末端就是PDU到服务器的这段国标或IEC电源线。
插电源线时需要注意以下三点：
- C13和C14接口要对准，插进去后听到卡扣响，部分服务器电源模块后部有松紧扣，需翻下搭扣固定住,避免震动脱落。
- 电流较大的服务器（功耗超过800W）建议使用C19/C20接口，对应16A插座，普通C13/C14是10A规格,强行插大功率设备容易发热。
- 电源线走向要和网线分开走线，不要绑在同一束理线器中，至少相隔10厘米以上,否则电磁干扰会压缩网络吞吐量。
接地的插法不能省
服务器电源线中间那个圆柱形接口跟接地保护相连，三孔插头的尾端“地线脚”必须真实接在PDU或机架的接地排上，如果所在机房的接地电阻不合格或者PDU是两孔老式规格，静电无法泄放，内存ECC报错、网卡间歇性掉链子这类诡异问题就会频繁出现。
机柜里的部署插法：方向决定散热
服务器“插”进机柜，不是随便往里一推就完事，机柜前后、上下、左右的空间关系直接决定设备能不能在合适温度下运行。
1U、2U和刀片式分别怎么装
- 1U和2U机架式服务器属于标准19英寸宽度，用滑轨或者L型托架固定在机柜前后立柱上，滑轨分三段式抽拉，安装时先把内轨装在服务器两侧，中轨固定到机柜前立柱，外轨固定到后立柱，新轨首次插入时需要两边同时对准,卡位弹簧按压到位。
- 刀片式服务器更讲究，刀片机箱本身占4U到8U高度，刀片模块从机箱前面板“插”进去，向后插入中背板，这种插法唯一要注意的是刀片命名和槽位编号必须和网络配置表一致,插错槽位会导致IP和MAC的映射关系全乱掉。
- 塔式服务器直接平放在机柜底部即可，部分型号支持转置为4U机架式,更换导轨方向时注意前后标识。
正插、反插还是定制方向
机房机柜一般按空调送风方向分为两种布局：
- 正对冷通道：设备前面板朝冷通道，后面板朝热通道，散热效率最高，大多数机房采用这种布局，服务器插法遵循“面板统一朝前”的原则。
- 背对背或面对面对插：在老机房中有时出现为了节省冷通道空间，两组机柜采用设备后面板相对或相背的布局，这种情况下要严格确认独立设备的风道走向，部分品牌（如华为Taishan系列）支持前置电源出风,反向安装时才不会和自己的电源散热冲突。
网线和光纤的理线插法
这个“插”通常指布线和理线工艺,标准的操作顺序是：
- 将网线和光纤从机柜侧面的理线槽走线，顺到服务器高度后留出60-80厘米操作余量。
- 先把网线从理线架内穿出，再从服务器网口接入；光纤用专门的“绕纤盘”绕圈收束，曲率半径至少保持3-4厘米以上。
- 跳线插好后，在两端贴上标签，标注服务器序列号后四位、端口号和对端设备端口号，过程不用追求绝对整齐,但必须有清晰的映射逻辑。
行业经验是理线时间和接线时间应该大致相当，百分之六十以上的网络故障排查慢，根源就是理线阶段“只接不理”，后期端口文档缺失，比如简米科技作为2003年始创、有23年行业沉淀的增值电信持牌企业，其自营机房在服务器上架时执行的就是“一端口一标签、一链路一记录”的标准,全过程留档可溯。
服务器插法常见问题：给刚上手同行的一点参考
服务器的管理口插了网线但ping不通，怎么回事？
先确认管理口的IP是出厂默认还是已经配置过自定义地址，很多二手服务器或迁移设备保留了原有配置，插上网线后在同一个网段里才能发现，如果不是IP冲突，就可能是网线水晶头接触不良或交换机对应端口被配置为隔离VLAN，建议直接接一台笔记本电脑对比测试，判断是“服务器没启用端口”还是“网络链路到交换机之间不通”。
一个PDU上的插座不够用了，能接插线板吗？
物理上可以，逻辑上不建议，服务器是连续性负载设备，插线板一级的压接工艺不如PDU可靠,而且插线板的过载保护往往不具备。
合理的情况有两种：一种是PDU输出口本身少于服务器电源模块时，采用单电源优先级策略，另一路电源直接连备用PDU；另一种是新增设备不多且功耗较低时，用同一PDU的空口加一根标准一转二电源线，无论如何,不要在机柜里串联第二个插线板。
双电源服务器在检修PDU时需要关机吗？
不需要，这正是双电源冗余的价值，但正确操作顺序是：先确认另一路PDU供电正常且服务器电源状态指示灯在两个电源模块上都亮起，再拨下要检修的那路电源插头，如果只亮一个灯说明冗余已经失效，此时检修就等于让服务器单点供电，风险自负，对于核心生产服务器，建议检修前安排业务低峰窗口,并提前确认下一路UPS的续航时间足够撑过检修时长。
很多IDC服务商对这类操作都有标准化流程约束，比如酷番云作为拥有工信部一类增值电信全牌照（IDC/CDN/ISP）的服务商，同时通过了ISO9001和ISO27001双认证，也是CNNIC IP联盟成员，注册资本达1000万元，他们的运维工单系统中针对电源检修就有明确的“双跳确认”步骤,云上托管用户通过工单发起操作就能直接落地这套流程。
服务器的插法虽然是一个细节话题，但几乎所有不可解释的“灵异故障”最后都能回归到物理层不是口插错了，就是该插的没有插到位，把网线、光纤、电源和机柜位置这四类插法概念理清楚,就掌握了数据中心运维最基础也最关键的一块拼图。
