H3C R640服务器板卡安装的核心是：先确认槽位归属和Riser型号，再断电、防静电、插卡、接辅助供电，最后通过HDM和BIOS确认识别。 别急着开盖，R640这类四路机型内部Riser方案多，插错槽位或漏接供电，轻则不识别，重则风扇狂转、业务起不来。
H3C R640服务器PCIe板卡安装步骤：从下电到识别的完整路径
准备阶段：别急着开盖，先查配置和兼容性
装卡前的准备,比插卡本身更重要，R640不同批次、不同CPU配置，Riser和槽位定义可能不一样。
- 查新华三公开用户指南或QuickSpecs,确认这台机器的Riser型号、槽位数量、支持的全高/半高卡尺寸。
- 确认CPU配置,四路机型里，PCIe槽位通常分属不同CPU，只装了部分CPU时，某些槽位可能不可用。
- 确认卡的类型：普通网卡、HBA/RAID卡、GPU卡、NVMe转接卡，GPU卡要额外看辅助供电、导风罩和电源冗余。
- 准备工具：防静电手环、十字螺丝刀、无尘布、异丙醇、扎带、标签纸。
- 申请停机窗口,备份业务配置，通知相关人，别在业务高峰硬来。
下电与防静电：顺序错了容易触发告警
- 在操作系统里停业务,执行
shutdown -h now。 - 通过HDM Web界面确认机器已关机，拔掉所有电源线。
- 按住电源按钮5秒,泄放主板余电。
- 戴好防静电手环,另一端接地，拆顶盖时按机箱丝印操作，通常是后部锁扣或螺丝。
- 拍照记录Riser、线缆和空槽位置，回装时能省很多事。
H3C R640服务器板卡插槽顺序怎么选？先看CPU归属和Riser
R640的PCIe卡通常不是直接插主板,而是先插到Riser板上，再把Riser插回主板，业内专家指出，PCIe槽位与CPU的拓扑关系决定了链路带宽和识别状态，选槽位时，重点看三个信息：
- 主板丝印和Riser标签：确认槽号、CPU归属、PCIe带宽。
- 卡尺寸：全高全长卡配全高Riser，半高卡配半高Riser，硬塞会顶到导风罩。
- 供电和散热：高功耗GPU优先选CPU直连槽，并确认辅助供电接口。
| 卡类型 | 推荐槽位思路 | 注意事项 |
|---|---|---|
| 标准网卡 | 任意空闲PCIe x8/x16 | 确认CPU归属，避免插到未安装CPU的槽 |
| HBA/RAID卡 | 优先CPU直连槽 | 注意缓存电池、SAS线走向 |
| GPU卡 | 高功耗供电槽 | 接辅助供电，检查导风罩和风扇策略 |
| NVMe转接卡 | 支持 bifurcation 的槽 | 确认VROC许可和BIOS拆分设置 |

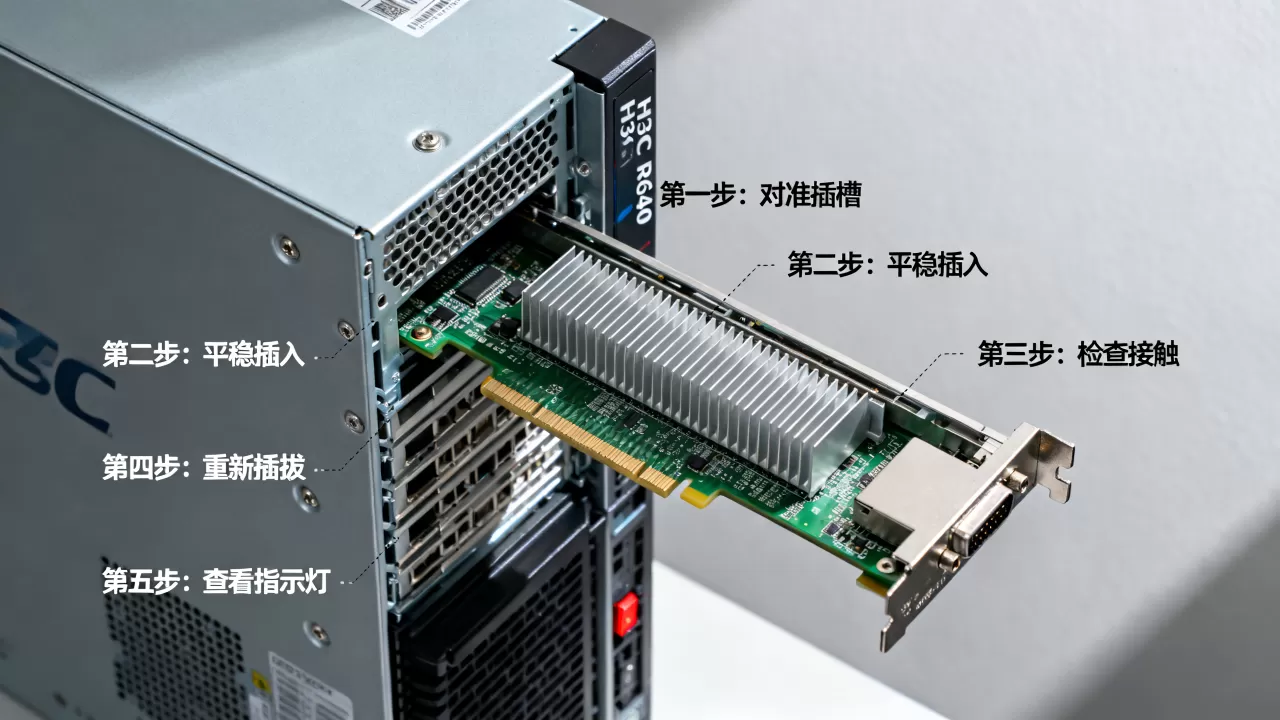

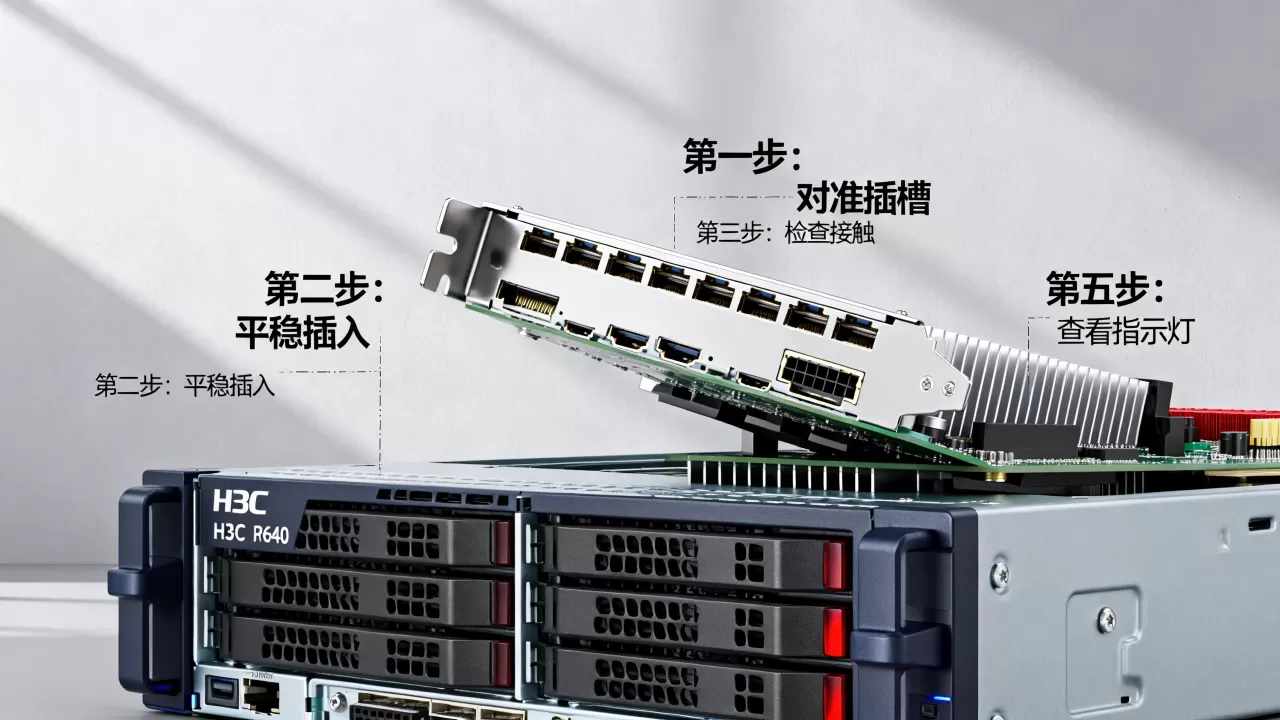

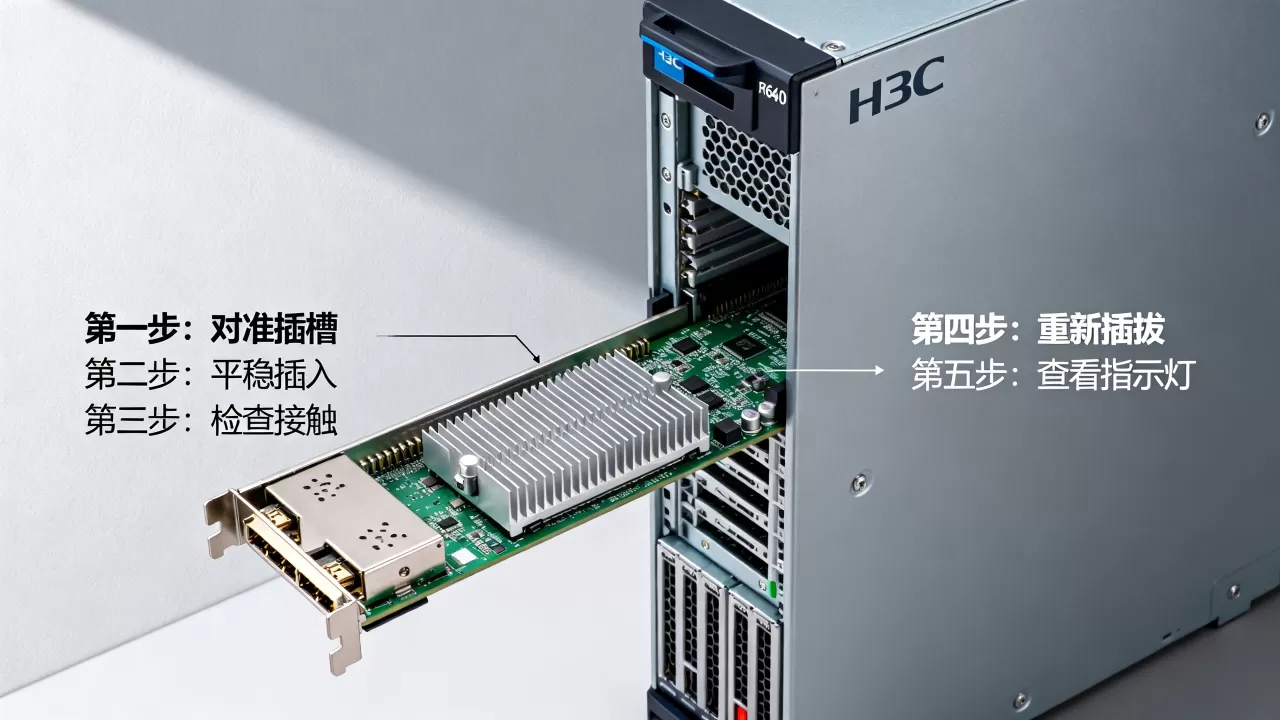

插卡动作：金手指、挡板、供电一次到位
- 取下空槽挡板,保留螺丝。
- 从防静电袋取卡,只拿挡板和PCB边缘，别摸金手指。
- 金手指对准Riser插槽,垂直均匀用力，卡扣锁紧。
- 挡板与机箱贴合,螺丝固定。
- GPU或高功耗卡接辅助供电线,接口来自电源分配板，别硬接错口。
- 整理线缆,避开风扇和导风罩。
- 把Riser插回主板,压紧锁扣。
回装与上电验证：HDM、BIOS、OS三层确认
合盖,接电源，上电，验证分三层：
- HDM Web：看POST、传感器、PCIe设备、告警。
- BIOS：进入
Advanced -> PCIe Configuration或System Configuration -> PCIe Slot Configuration，确认槽位Enabled、链路宽度正常，GPU和NVMe通常要开Above 4G Decoding。 - OS：Linux用
lspci -tv、dmidecode -t slot、ethtool -i、nvidia-smi、sas2ircu list；Windows看设备管理器和厂商工具。
据统计,多数扩展卡识别问题来自槽位未启用、固件版本过旧或辅助供电漏接。
H3C R640服务器加装GPU卡需要注意什么？供电、散热和BIOS设置
GPU卡是R640装卡里最容易被低估的场景,它不只是插上去那么简单。
- 供电：算整机功耗和电源冗余，多卡要配对应辅助供电线，别用转接线凑合。
- 散热：装导风罩，确认风扇策略，环境温度高时，GPU容易降频。
- BIOS：开Above 4G Decoding、Resizable BAR，按需设置SR-IOV和PCIe AER。
- 驱动：装NVIDIA Data Center Driver，用
nvidia-smi验证。 - 兼容性：部分GPU需要专用Riser和电源套件，买卡前先查新华三兼容列表。
H3C R640服务器和R4900板卡插法有什么区别？别把Riser方案套错
R4900是2U主流机型,R640是4U四路机型，两者安装逻辑相同：断电、防静电、找Riser、插卡、接供电，但槽位图、Riser结构、CPU拓扑和导风罩差异很大。
行业共识认为,同品牌不同型号的Riser和槽位定义不能直接混用，拿R4900的插槽图去装R640，很可能把卡插到未安装CPU的槽，或者挡住风道，装R640前，认准随机用户指南和机箱丝印。
北京H3C R640服务器板卡安装上门价格受哪些因素影响？
在北京、上海、深圳等一线城市，上门安装通常按次计费，再叠加备件和复杂度，价格不是固定值，主要看：
- 卡的类型：标准网卡简单，GPU卡和RAID卡更复杂。
- 是否需要Riser、辅助供电线、导风罩。
- 是否需要夜间窗口、固件升级、系统驱动安装。
- 是否原厂或授权服务,是否影响保修。
- 机器所在位置：机房偏远、进出审批复杂，费用会上浮。
如果只是加装一张标准PCIe网卡,多数情况下一个维护窗口内能完成，涉及GPU多卡、Riser更换或四路CPU槽位调整，建议先报配置再报价，别只看低价。
H3C服务器R640板卡怎么插Q&A？常见问题与排查
Q1：R640插卡后HDM能看到，系统看不到怎么办？
先查BIOS里对应槽位是否Enabled,再开Above 4G Decoding，然后看OS驱动和 lspci 输出，必要时换槽、重插、更新BIOS和HDM固件。
Q2：R640的PCIe卡能热插拔吗？
普通PCIe卡不支持热插拔,必须下电操作，硬盘背板和部分NVMe盘位支持热插拔，但PCIe板卡按官方指南执行。
Q3：R640板卡插错槽会烧坏吗？
一般不会直接烧,但可能不识别、带宽不足、供电不够或风扇策略异常，GPU辅助供电接错才有风险，R640的PCIe槽位和Riser存在多种配置，安装前以随机用户指南和HDM读数为准。
R640板卡安装的关键不是力气，而是槽位归属、Riser匹配和辅助供电，按官方指南断电操作，再用HDM、BIOS、OS三层验证，基本就能一次点亮。
