4U服务器主板开关机线插法其实不复杂，先找到主板右下角F_PANEL针脚区，按丝印把Power SW插到对应PWR针脚、Reset SW插RESET、Power LED分正负插PWR_LED，插错多数情况只会导致点不亮或灯不亮，不会烧板。
4U服务器主板开关机线到底插在哪：先看懂F_PANEL针脚
4U服务器机箱和普通电脑机箱最大的不同，是面板线往往更长、更硬，有些还带锁扣，主板端跳线接口却没有统一颜色，新手插错概率较高,开关机线本质上就是几组低电平触发信号：
- Power SW：短接一下触发开机或正常关机，插错不会烧,顶多不触发。
- Reset SW：短接一下强制重启,接反不影响使用。
- Power LED：电源指示灯，分正负极,接反灯不亮。
- HDD LED：硬盘读写灯,同样分极性。
读懂这些英文缩写，大部分问题已经解决，F_PANEL通常位于主板右下角，紧挨着24pin主板供电插座，有些超微、华硕服务器板会印成JFP1或FPANEL，动手前准备三样东西：长镊子、手机闪光灯、万用表，4U机箱内部深，跳线区又贴着机箱底部,没有足够光线很难看清丝印。
常见丝印缩写对照
| 丝印 | 功能 | 是否分正负 |
|---|---|---|
| PWR_BTN | 开机键 | 不分 |
| RST | 重启键 | 不分 |
| PWR_LED_P | 电源灯正极 | 分 |
| PWR_LED_N | 电源灯负极 | 分 |
| HDD_LED_P | 硬盘灯正极 | 分 |
| HDD_LED_N | 硬盘灯负极 | 分 |
| SPEAKER | 蜂鸣器 | 不分 |
服务器主板power sw怎么接：手把手拆解插线步骤
先断电放余电
操作前必须拔掉电源线，长按机箱开机键3秒放掉余电，服务器主板电容储能比普通板大，这一步不能省，不要热插拔跳线，虽然面板针脚电压很低,但主板其他区域可能带电。

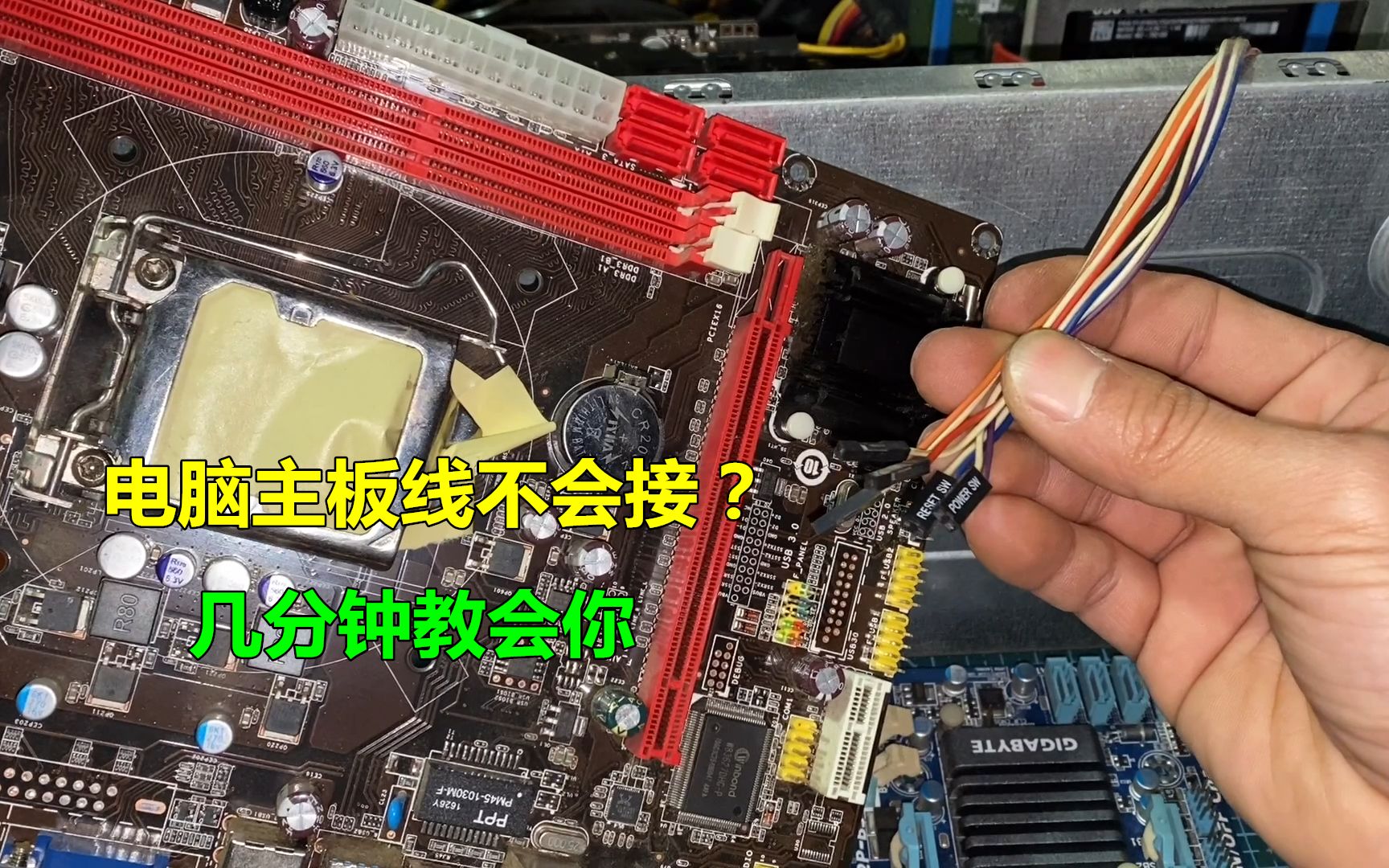

找到F_PANEL并识别Power SW线
蹲下来用手电照主板右下角，找“F_PANEL”“JFP1”“PANEL”字样，机箱面板线里有一组两孔插头，线上通常印着“POWER SW”或“PW”，如果没有印字，看颜色：多数是
红黑或橙白，但不绝对，用万用表蜂鸣档测通断，按下机箱开机键时两根线会短暂导通，这组就是Power SW。
插线并短接验证
Power SW没有方向，插反也能触发，只要把两孔插头套在F_PANEL区域标着“PWR”“PWRBTN”“PW+”的两个针脚上即可，插好后先别急着固定，用螺丝刀短接那两根针脚验证能否开机，能开机说明跳线位置正确,再继续插其他线。
4u服务器主板跳线接法图解：文字版针脚图与通用规律
9针两排通用布局文字图解
多数4U服务器主板沿用ATX标准，但针脚排序未必一致，下面给出通用参考,实际以丝印为准：
针脚编号 功能
1 Power LED +
2 Power LED -
3 Power SW +
4 Power SW -
5 HDD LED +
6 HDD LED -
7 Reset SW
8 Reset SW
9 NC（空脚）插法按上正下负、左右分功能：
- 电源灯线：彩色线接1脚,白色或黑色线接2脚。
- 开机线：两孔插头套3、4脚,不分方向。
- 硬盘灯线：彩色接5脚，白/黑接6脚。
- 重启线：两孔插头套7、8脚,不分方向。
如果主板F_PANEL是两排十针设计，一般从左往右、从上往下数，丝印会直接标在针脚旁边，没有丝印的老款拆机板,用手机微距拍清晰照片再放大看。
单排和20针防呆接口的区别
部分便宜的4U服务器主板把F_PANEL做成单排5组，从左到右常见顺序为：PWR_LED、PWR_SW、HDD_LED、RESET_SW、SPEAKER,用跳线帽短接PWR_SW两针就能开机。
超微X9、X10、X11系列服务器板则经常使用20针或24针的FPANEL大接口，它把开机、复位、指示灯、UID全部集成到一个防呆插座里，插法只有一种方向，插反插不进，这种设计对新手非常友好，如果买的是超微准系统，机箱面板线通常已经做好，只需把防呆插头对准缺口按进去听到“咔”一声。
4u机箱开关机线接错会怎样：三种后果和排查顺序
不少人第一次装机时手抖把Power SW插到Reset SW位置，或者把Power LED插反,实际后果分三种：
- 完全没反应：开机键按下去主板不通电,最常见。
- 灯不亮或常亮
：Power LED接反不亮，HDD LED接反读写时也不闪。
- 功能错位：按重启键变成了开机，按开机键没反应，说明Power SW和Reset SW插串。
行业共识认为，主板前端面板接口做了限流保护，短暂插错不会烧毁主板或电源，但如果长时间把Power LED反向接在高电平上，个别老式主板LED驱动电路可能过热,发现接错及时关机调整即可。
短接法快速定位跳线问题
判断是否接错有个实用技巧：拔掉所有跳线，只插Power SW，短接Power SW对应的两根针脚，能开机说明跳线本身没问题；不能开机再检查电源24pin和CPU 8pin是否插紧。
服务器主板power led正负极怎么分：颜色和丝印双保险
颜色判断法
多数机箱线遵循“彩色正极、白黑负极”的潜规则：
- Power LED正极：绿色、橙色、红色
- Power LED负极：白色、黑色
- HDD LED正极：红色、黄色
- HDD LED负极：白色
丝印判断法
F_PANEL针脚旁如果只标“+”“-”，把彩色线插“+”，白黑线插“-”，有些板子印“PWR_LED_P”和“PWR_LED_N”，P代表正极,N代表负极。
接反了会怎样
Power LED接反不会烧，只是电源指示灯不亮，机房维护时如果发现服务器风扇在转但电源灯不亮，先别怀疑电源坏，很可能是跳线极性接反,把插头拔下旋转180度再插回去即可。
不同场景下的4U服务器主板开机线接法：拆机板、超微板和百元级板子
华南x99服务器主板开机线接法
华南X99这类高性价比主板在NAS和家用服务器圈子里很常见，它的F_PANEL位置通常在主供电插座下方，丝印标为“F_PANEL1”，Power SW对应针脚旁印着“PWR_BTN”，Reset SW印着“RST”，如果拿到的是深圳华强北流出的拆机板，丝印可能被散热器挡住，先拆下CPU散热器再插线,或者用长镊子盲插。
华南X99常见F_PANEL快速参考：
- 9针两排布局，缺口朝上时，左上两针是Power LED。
- 左下两针是HDD LED。
- 右上两针是Reset SW。
- 右下两针是Power SW。
- 实际以主板角落印刷图为准。
便宜的4U服务器主板开关机线接法
百元级拆机4U服务器主板往往没有说明书，丝印也可能磨损，这时用“试触法”最保险：
- 给主板通上24pin和CPU供电。
- 用螺丝刀轻轻划过F_PANEL区域里所有两针一组的位置。
- 当划到某组两针时主板风扇突然转起来，那组就是Power SW。
- 用记号笔在针脚旁做个记号,再关电插线。
试触法不会损坏主板，因为面板针脚电压很低，螺丝刀短接相当于模拟一次开机按键，业内专家指出，这种方式对老式主板同样安全，但不建议在带电状态下频繁操作,以免手滑碰到主板其他高压区域。
4U服务器主板开关机线插好后如何验证
插线完成后不要急着盖侧板,按下面步骤验证：
- 第一次短接开机：观察CPU风扇、机箱风扇是否同步转。
- 按一下Power SW持续1秒再松开：正常会触发开机流程。
- 开机状态下短接Power SW超过4秒：大部分服务器主板会强制关机,这和人按开机键一致。
- 按Reset SW：系统重启,硬盘灯同时闪一下。
- 观察Power LED：开机后常亮,待机时闪烁或熄灭。
如果按下开机键后主板只亮一下就灭，可能是CPU供电没插、内存没插紧或散热器压太紧导致主板变形，先把跳线全部拔掉，用螺丝刀短接验证主板能否稳定上电,可以快速区分是跳线问题还是其他硬件问题。
服务器4u主板开关机线怎么插：高频疑问快答
4U服务器主板开关机线插反了要全部拔掉重插吗？
不需要，只有Power LED和HDD LED有正负极，插反拔下那一个旋转180度即可，Power SW和Reset SW没有方向，插反不影响触发,全部拔掉反而容易忘记原位置。
4U服务器主板只有Power SW没有Reset SW怎么办？
部分服务器主板为了稳定取消Reset功能，或者机箱没有重启键，只有Power SW也能正常使用，Reset SW不接不影响开机，如果系统死机，可以通过长按Power SW强制关机再开机。
服务器主板power sw线用普通跳线帽代替行不行？
可以临时用，跳线帽短接Power SW针脚相当于一直按住开机键，通电瞬间会直接开机，但不能正常关机，长期使用建议购买带线的两孔杜邦头，价格很低，多数电子市场都能买到，服务器主板前端面板接口的标准定义在主板手册中都有标注,根据丝印操作是最可靠的方式。
