戴尔服务器r210怎么进入阵列卡？答案是：先看你的阵列卡型号，硬阵列卡（如PERC H200）开机自检时按Ctrl+R，软阵列卡（如PERC S300）按F2进BIOS后从Device Settings里进配置界面。
戴尔服务器r210怎么进入阵列卡：先分清硬卡和软卡
很多人在R210上按烂了Ctrl+R，屏幕却一点反应都没有，原因不是手速慢，而是机器里压根没有硬阵列卡，戴尔r210出厂配置非常灵活,常见的有两种组合：
- PERC H200独立硬卡：这是标准的硬件RAID卡，插在PCIe插槽上，自带处理器和缓存，开机自检阶段会出现英文提示，按Ctrl+R就能进入PERC BIOS配置界面。
- PERC S300板载软卡：R210主板集成的软RAID方案，没有独立卡，依赖CPU和主板芯片组工作，它不认Ctrl+R,而是通过BIOS设置界面进行管理。
判断方法很简单：打开机箱盖看有没有独立卡；或者开机时观察屏幕底部的提示文字，如果写着Press Ctrl+R to configure，就是硬卡；如果没有任何提示，而是需要按F2进BIOS,那多数是软卡。
建议提前确认清楚,避免在不同界面之间反复折腾。
戴尔r210阵列卡进入按键：硬卡按Ctrl+R，软卡走F2

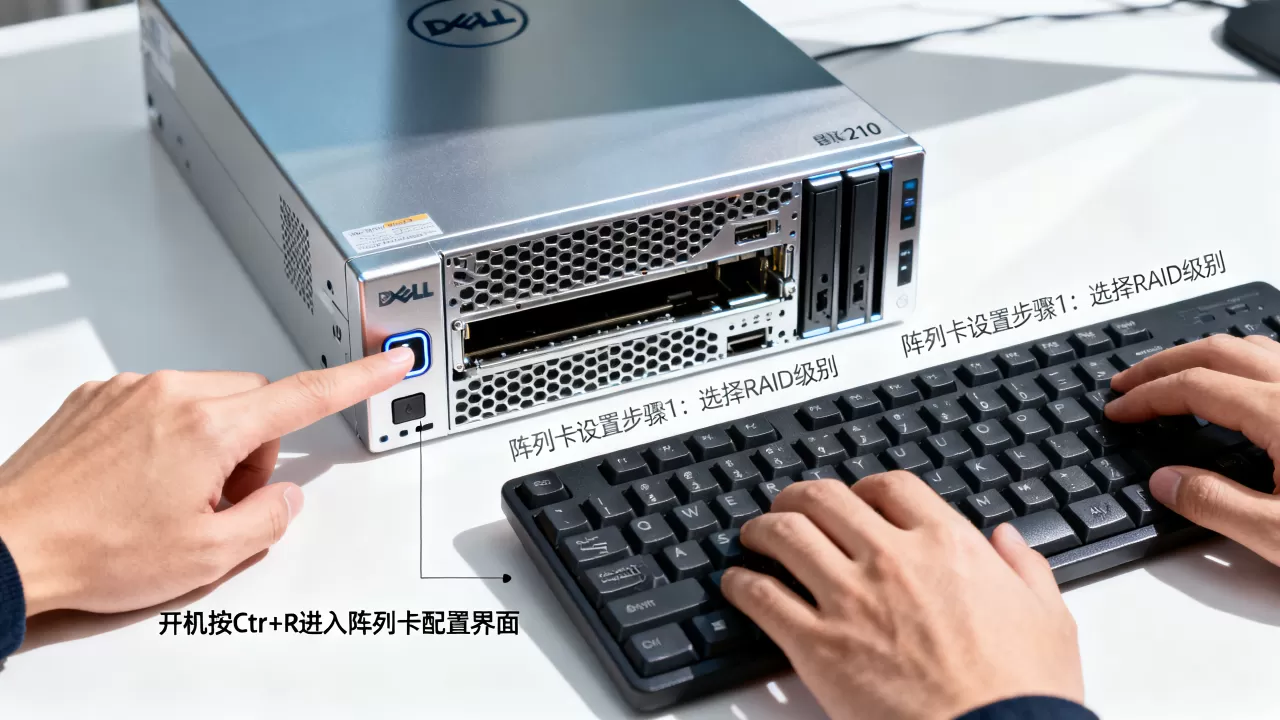

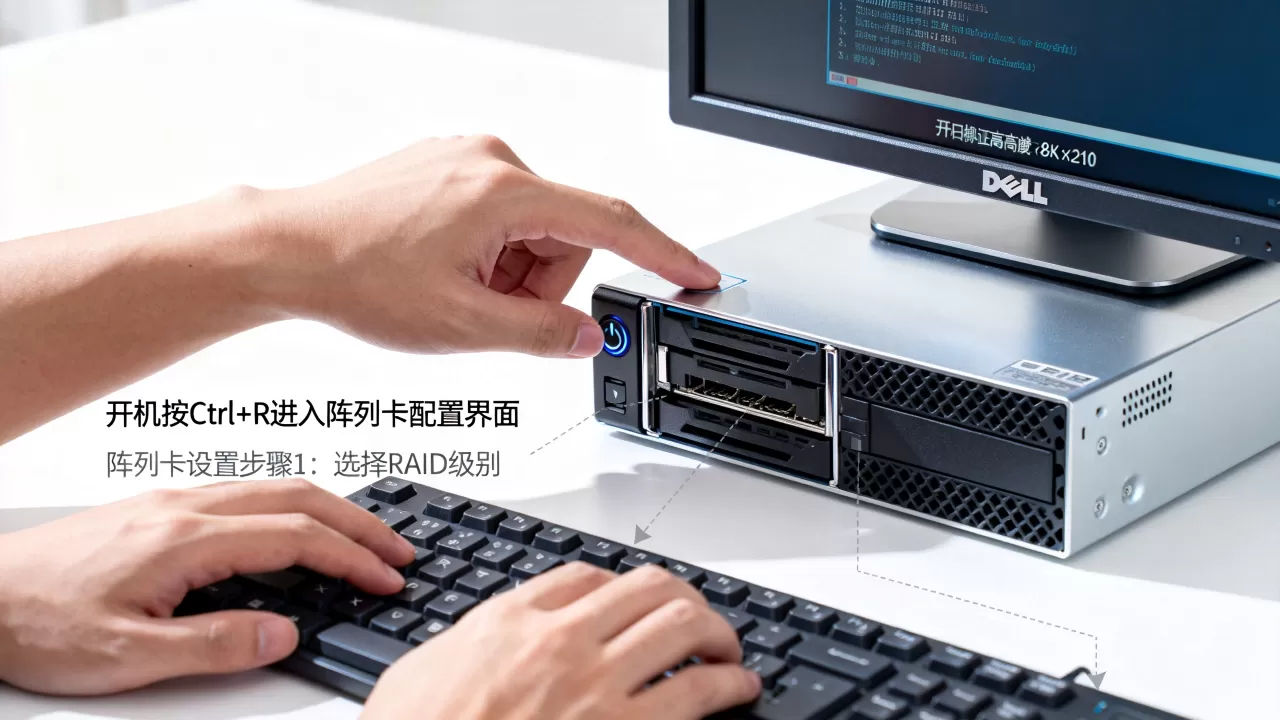

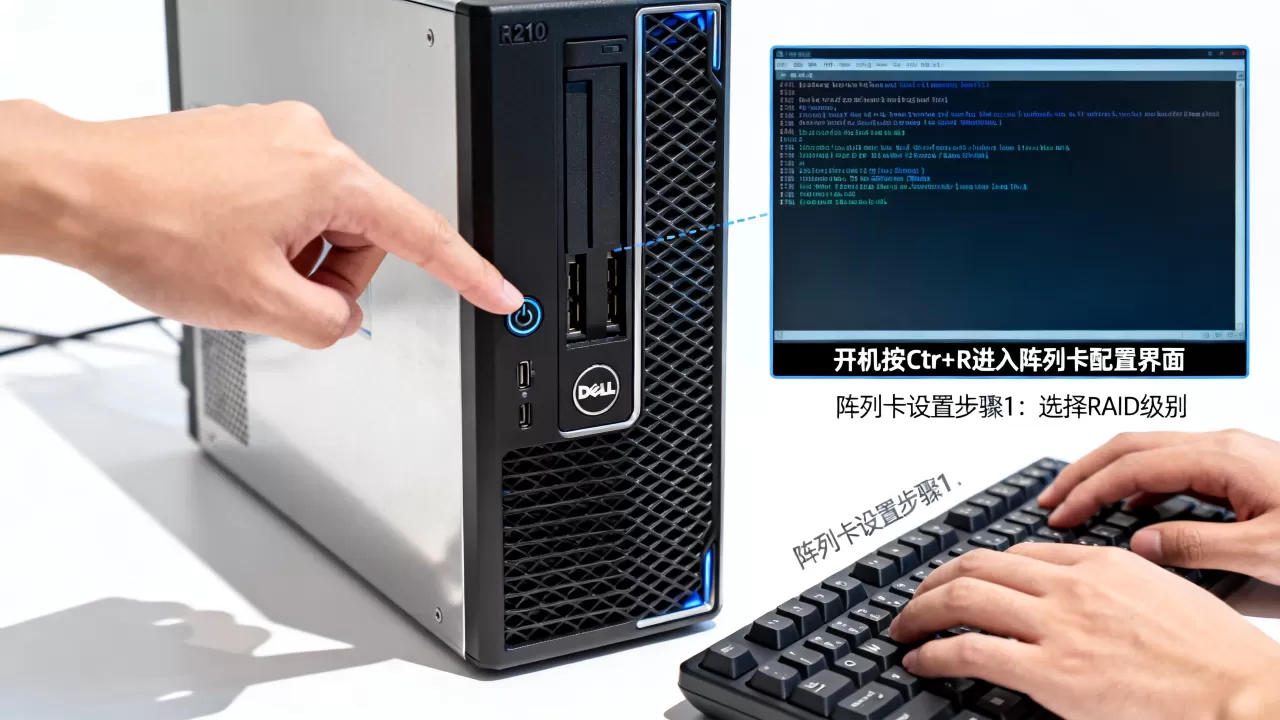

硬卡进入方式：开机自检测窗口
如果你的机器装了H200或H700这类硬卡,操作顺序是这样的：
- 接通电源,按下开机按钮。
- 屏幕上出现Dell logo，此时开始连续点按Ctrl+R,频率大约一秒两三下。
- 等待出现蓝色的PERC配置界面,顶部会显示阵列卡型号和固件版本。
- 进入后通过方向键和回车键操作，Ctrl+P切换虚拟磁盘管理页。
需要提醒的是，硬卡初始化需要几秒钟，如果按得太早，按键可能被BIOS前段吃掉；如果按得太晚，系统会直接引导硬盘，错过窗口期，建议看到开机画面就开按,直到进入界面为止。
软卡进入方式：从BIOS的Device Settings进入
R210内置的PERC S300软卡，配置入口藏在BIOS里,步骤如下：
- 开机后按F2进入System Setup。
- 左侧菜单里找Device Settings这一项,回车进入。
- 你会看到类似PERC S300 Configuration Utility的选项,选中并回车。
- 界面和硬卡不完全一样，功能集中在RAID配置、物理磁盘管理和虚拟磁盘管理三个板块。
这套路径很多人第一次找会迷路，因为Device Settings字面意思是设备设置，并不会直接写“阵列卡”，记住这个位置,下次就不会找不到了。
进不去阵列卡界面怎么办
按了键没反应,先从下面几个场景排查：
- 键盘插在前面板USB口，部分老服务器对前置接口兼容性差,换到机箱背面USB口试试。
- 使用KVM远程管理时，按键会通过网络传输，存在延迟,要压住按键不松手持续两秒以上。
- 开机自检时间很短，SSD硬盘引导速度太快,试试在R210的BIOS里把开机按F2的延迟时间调大。
- 阵列卡本身没有过自检，硬卡状态异常会出现报错，屏幕会提示No configuration或Adapter not found,需要先确认硬件接触良好。
戴尔r210进入阵列卡后怎么操作
进界面只是第一步，真正要做的是配置RAID，这里以最常见的PERC H200硬卡为例说明逻辑：
- 进入界面后先看VD Mgmt菜单，VD就是虚拟磁盘,也叫逻辑盘。
- 按F2弹出可用操作，选择“创建新VD”。
- RAID级别按硬盘数量选，两块盘选RAID 1，速度有保障；四块盘选RAID 5,兼顾容量和冗余。
- 选定硬盘后，设置条带大小和初始化策略,一般保持默认即可。
- 创建完成后会进入初始化，后台做一致性检查,这个过程不影响系统安装。
如果是PERC S300软卡，操作逻辑类似，但界面是英文窗口风格，不支持离线创建RAID，必须在配置图里先选物理磁盘,再指定RAID级别。
戴尔r210阵列卡进不去时要关注的几个细节
硬盘背板和阵列卡连接问题
R210机箱内部有硬盘背板，背板数据线一端接主板SATA口，一端接阵列卡，如果线序接错，阵列卡可能认不到磁盘，界面会只看到控制器而看不到硬盘，表现为“能进阵列卡但没盘”，打开机箱顺着线捋一遍，确认数据线插在阵列卡上,而不是插在主板上。
引导模式影响按键响应
R210默认BIOS模式，也就是传统Legacy启动，有些人在BIOS里把引导模式切换成了UEFI，这时候Ctrl+R的OptionROM可能不会被加载，导致阵列卡界面彻底消失，可以进BIOS检查“Boot Mode”是否为Legacy,改成Legacy后重启再试。
阵列卡固件和电池状态
硬卡上的电池如果老化失效，自检可能会卡住，界面一直加载不出来，业内专家指出，频繁掉电或服役超过五年的R210，优先检查阵列卡电池，S300软卡没有电池，但如果主板BIOS版本过旧，也可能出现Device Settings里找不到配置工具的情况,这时候需要刷新BIOS。
戴尔服务器r210怎么进入阵列卡？常见问题解答
Q：戴尔r210进阵列卡按什么键？
A：硬卡按Ctrl+R，软卡按F2后选Device Settings进入PERC S300 Configuration Utility，这是两种最常见的路径,覆盖R210绝大多数出厂配置。
Q：开机按Ctrl+R没有反应，但机器里明明有独立阵列卡，怎么排查？
A：先确认键盘连接和USB口位置，再检查阵列卡是否被BIOS识别，开机进F2的System Setup，找“RAID Controller”或“PCI Information”项，如果列出的设备里没有PERC卡，说明硬件没识别,需要重新插拔或更换PCIe插槽。
Q：进入阵列卡界面配置RAID会清空硬盘数据吗？
A：创建虚拟磁盘时，如果是全新硬盘，初始化会执行清零操作；如果是旧硬盘，创建VD后会重建元数据，原有分区结构会丢失，任何RAID配置行为都应在备份数据后进行，行业共识认为，没有备份就操作阵列卡是不安全的,尤其是在跨Raid级别切换时。
