戴尔R720xd服务器给显卡供电，最直接可靠的方案是外接一个独立ATX电源，用6pin/8pin线单独为显卡供电，同时通过双电源同步启动线或手动控制时序来保证显卡在服务器POST前已上电。 这台2U机架式服务器虽然当年是企业级主力，但它的电源和PCIe插槽并没有为现代高功耗显卡预留标准供电接口，想让它跑起AI推理、游戏串流或者视频转码，供电改造就是绕不开的坎。
戴尔R720xd服务器加装显卡供电教程：先搞懂电源与插槽限制
R720xd的供电架构到底能给显卡多少电
R720xd标配热插拔冗余电源,常见功率有750W和1100W，但服务器电源的输出接口是扁平金手指，直接输出12V、5V、3.3V，并没有给显卡用的6pin或8pin线，据戴尔官方技术文档，主板上每个PCIe插槽最大提供75W电力，这个功率只够驱动无需外接供电的入门卡。
- PCIe插槽供电：75W，由主板和riser卡共同分配。
- 服务器电源额外输出：没有标准PCIe供电接口。
- riser卡：只负责信号转接和插槽供电，不提供额外显卡供电接口。
戴尔R720xd服务器能上什么显卡？功耗与兼容性清单
不是所有显卡都能塞进R720xd,2U机箱高度限制为全高卡，但长度和散热要特别注意，更关键的是功耗和供电接口。
| 显卡型号 | 典型功耗 | 外接供电 | R720xd直接可用性 |
|---|---|---|---|
| GTX 1050 Ti | 75W | 无 | 直接插，无需改造 |
| GTX 1650 | 75W | 无 | 直接插，无需改造 |
| RTX 3060 | 170W | 8pin | 必须外接供电 |
| RTX 3070 | 220W | 8pin | 必须外接供电 |
| Tesla P4 | 75W | 无 | 直接插，但无视频输出 |
| Tesla P40 | 250W | 8pin | 必须外接供电 |
行业共识认为,超过75W的显卡都需要独立供电，否则服务器会因过流保护而断电或无法开机。
R720xd显卡外接电源怎么接？手把手实操与线材选择

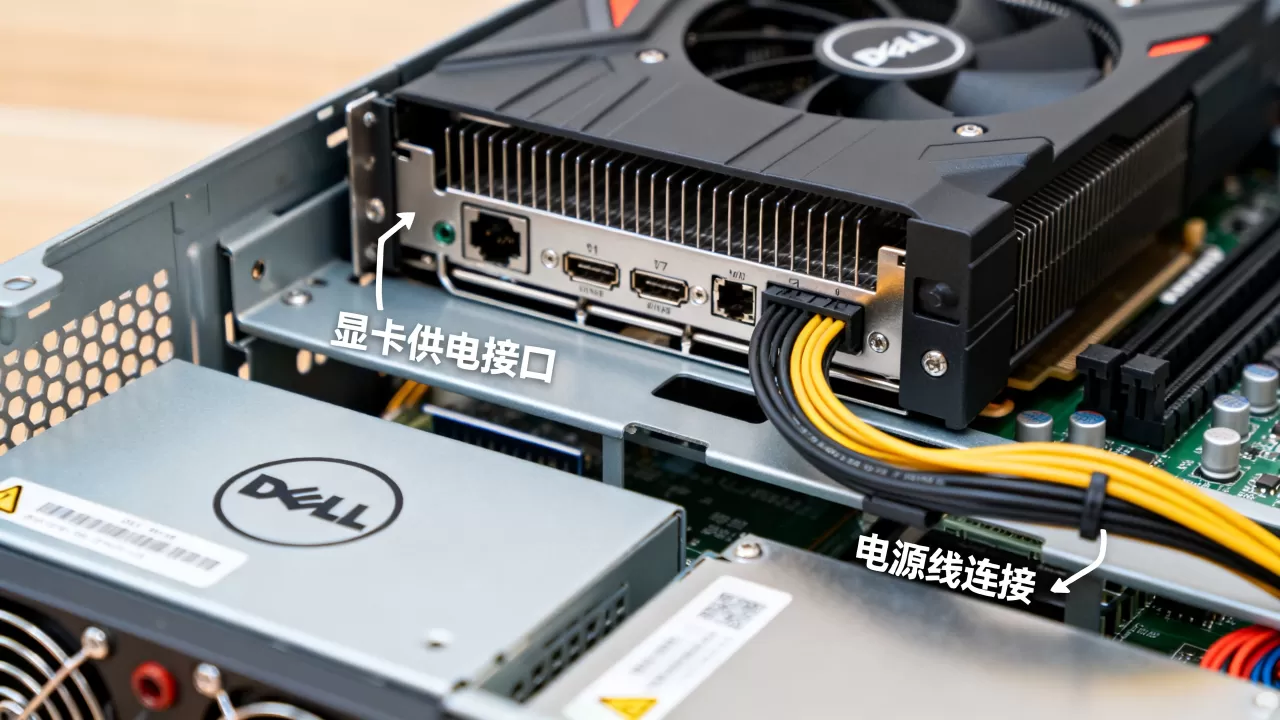

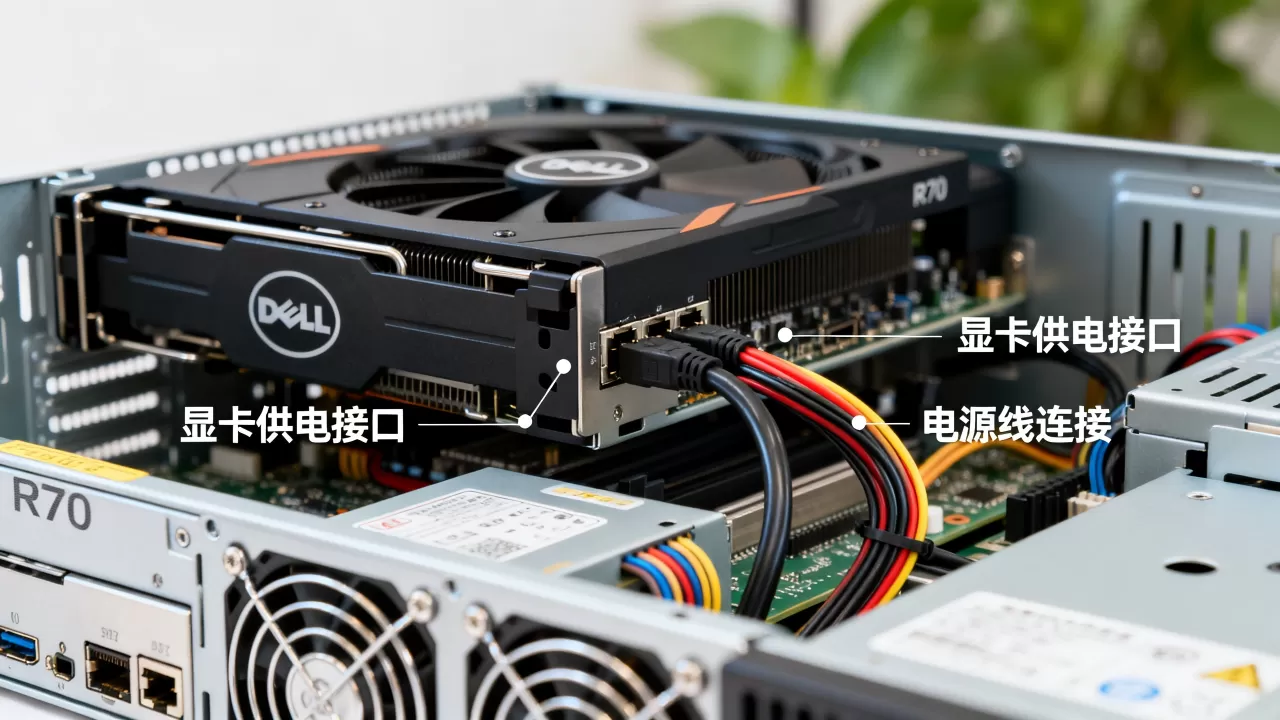

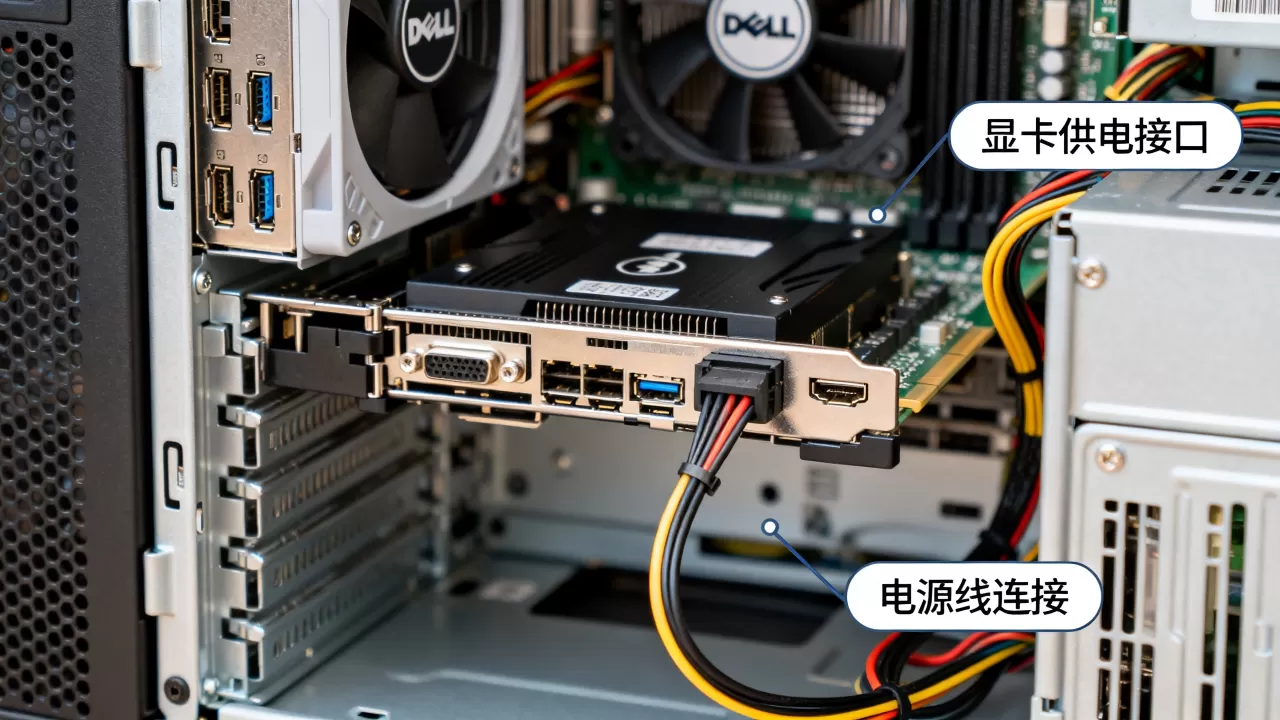

外接ATX电源单独给显卡供电
这是最安全、最省心的做法，你只需要一个额定500W以上的ATX电源，一根双电源同步启动线，以及显卡对应的6+2pin线。
操作步骤：
- 将显卡插入R720xd的PCIe x16插槽（通过riser卡）。
- 把外接电源的6+2pin接头插到显卡供电口。
- 如果外接电源没有同步启动线,用回形针短接24pin中的绿线和任意黑线，让外接电源常开。
- 开机顺序：先开外接电源，再开服务器，关机顺序相反。
- 更优雅的做法是购买双电源同步启动模块,它检测服务器电源的12V输出后自动触发外接电源。
注意： 外接电源的线要从机箱缝隙引进去，R720xd的PCIe挡板处有空间，显卡如果太长，可能需要拆掉部分导风罩。
服务器电源转接板+PCIe供电线
市面上有专门针对戴尔12代服务器的电源转接板,能把R720xd的电源模块转出ATX 24pin和多个PCIe 8pin，价格在100到200元之间。
- 优点：不需要额外ATX电源，节省空间。
- 缺点：转接板需要破解电源启动信号，部分型号无法让服务器正常识别电源状态，可能报错。
- 适用场景：你有多余的R720xd电源模块，且愿意折腾。
利用riser卡辅助供电（不推荐）
R720xd的riser卡上并没有为显卡准备的额外供电接口,网上有些教程说可以焊接取电，但这会破坏服务器原有供电平衡，风险极高，业内专家指出，这种改造容易导致12V线路过载，烧毁主板或riser卡。
戴尔R720xd服务器显卡供电改造多少钱？成本与地域差异
线材与转接板价格
- 双电源同步启动线：20到50元。
- PCIe 8pin延长线：30到80元。
- 服务器电源转接板：100到200元。
- 外接ATX电源（500W）：200到400元。
地域与人工成本
如果你在北京、上海、深圳的二手服务器市场找商家改装，人工费通常在200到500元，一线城市配件齐全，当天就能取货，二三线城市可能要多等几天，但人工费略低，整体算下来，最经济的方案还是自己动手外接电源，总成本可以控制在300元以内，要知道，一台二手R720xd整机现在也就500到1000元，改装成本占比不低，所以更适合有闲置配件的玩家。
R720xd显卡外接供电后的BIOS设置与驱动安装
BIOS关键选项
开机按F2进入BIOS,按以下路径调整：
- 进入 Integrated Devices。
- 将 Embedded Video Controller 设为 Disabled。
- 将 Video Controller 设为 Add-in Card。
- 启用 Above 4G Decoding，否则大显存显卡无法被识别。
- 检查 PCIe Slot Disable 确保插槽未被禁用。
- 保存并重启。
Linux下安装NVIDIA驱动
以Ubuntu为例,执行以下命令：
sudo apt update sudo apt install nvidia-driver-535 sudo bash -c "echo blacklist nouveau > /etc/modprobe.d/blacklist-nvidia-nouveau.conf" sudo update-initramfs -u sudo reboot
重启后运行 nvidia-smi，如果能看到显卡信息，说明供电和驱动都正常了，Windows Server则通过设备管理器安装官方驱动。
戴尔R720xd服务器给显卡供电常见问题解答
R720xd服务器能直接给显卡供电吗？
不能,R720xd的PCIe插槽只提供75W，且服务器电源没有标准显卡供电接口，任何超过75W的显卡都必须外接供电或使用转接板。
R720xd显卡外接电源怎么接才安全？
推荐外接独立ATX电源,并确保开机时外接电源先于服务器启动，可以使用双电源同步启动线，或者手动控制插排开关，切勿在服务器运行中插拔显卡供电线。
戴尔R720xd服务器显卡供电改造后能上什么显卡？
建议选择涡轮散热的公版显卡或Tesla计算卡,如Tesla P4、P40、RTX 3060涡轮版，避免使用开放式散热显卡，因为2U机箱风道无法有效排出热量，单张显卡功耗最好控制在250W以内，外接电源额定功率留出足够余量。
戴尔R720xd给显卡供电的核心就是绕开服务器原生限制,用外接电源或转接板提供独立12V，只要处理好开机时序和BIOS设置，这台老将依然能焕发第二春。
