怎么查看hp服务器有没有阵列卡,阵列卡怎么看?

判断HP服务器是否配备阵列卡,最快的方法是进入操作系统查看磁盘模式,或是开机自检时留意RAID卡信息,最直接的办法是拆开机箱寻找PCIe插槽上的独立RAID控制卡。

很多朋友在接手一台二手HP服务器或者维护老设备时,都会遇到这个问题:机器开机正常,硬盘也能认到,但心里总不踏实,不知道这硬盘到底是直通主板还是走了阵列卡,这个疑问如果不解决,后续装系统、做RAID、换硬盘都可能踩坑,下面我就从系统识别、硬件观察和命令检测三个维度,带你把这个问题彻底搞清楚。

阵列卡?直通卡?别再傻傻搞不清!教你一秒鉴别阵列卡和直通卡!
加载中
阵列卡?直通卡?别再傻傻搞不清!教你一秒鉴别阵列卡和直通卡!

怎么看hp服务器有没有阵列卡:先从操作系统里找线索

如果你手头这台服务器已经装了系统,那就不用急着关机拆箱,操作系统里留下的“指纹”是判断阵列卡存在与否最省事的途径。

Windows Server下看磁盘驱动的“出身”

打开设备管理器,展开“存储控制器”这一栏,如果看到带有 LSI、Avago、Broadcom、Adaptec 或 HP Smart Array 字样的控制器,那基本可以断定这台机器是带独立阵列卡的,特别是HP自家的服务器,最常见的是 HP Smart Array P系列(比如P420、P440ar)或者更老的P410。

另一个更直观的地方是“磁盘管理”,如果磁盘类型显示为“基本”且总线类型为 RAID,而不是“ATA”或“SCSI”,这也说明硬盘不是直接插在主板的SATA口上,而是被阵列卡接管了。

Linux系统下用命令“盘问”硬件

Linux环境下判断起来更简单,登录系统后执行下面这条命令:

lspci | grep -i raid

如果输出结果里有类似 RAID bus controller: Hewlett-Packard Company Smart Array G6 controllers 这样的信息,那就板上钉钉了,这条命令的原理是直接查看PCIe总线上的设备,任何物理安装在槽位上的阵列卡都会被它“供”出来。

你还可以看启动日志,运行 dmesg | grep -i scsi 或者 dmesg | grep -i hpsa。hpsa 是HP Smart Array控制器的驱动名,如果日志里出现了这个驱动加载的记录,说明阵列卡已经正常工作,并且驱动已经接管了硬盘。

没有阵列卡怎么装系统:先确认再动手

如果你已经确认这台服务器没有阵列卡,或者还没来得及确认就想装系统,这里有个重要的提醒:没有独立阵列卡时,硬盘走的是主板芯片组的SATA控制器,这种情况下,你只能把硬盘当作普通单盘使用,无法在BIOS里做硬RAID。

开机自检阶段的“惊鸿一瞥”

HP服务器开机时,如果配备了阵列卡,屏幕上一般会跳出Smart Array的

怎么查看hp服务器有没有阵列卡,阵列卡怎么看?

自检画面,通常显示的是 Smart Array P440ar 之类的型号,同时按下 F5 键还能进入阵列卡的配置界面,要是开机过程一闪而过没有任何RAID信息,大可能在BIOS的 System Configuration 里也找不到阵列配置选项,那基本就是没装卡了。

紧急情况下的“软阵列”方案

确认没有阵列卡后,如果你的业务确实需要磁盘冗余,也不一定非得立刻下单买卡,可以进入板载SATA控制器的BIOS设置,看看有没有 Intel RST 或 AMD RAID 这类软RAID功能,虽然性能和稳定性不如独立卡,但在数据安全性上比单盘裸奔要强得多,不过话说回来,要是数据压力大,这种方法不适合长时间跑业务,这是行业共识。

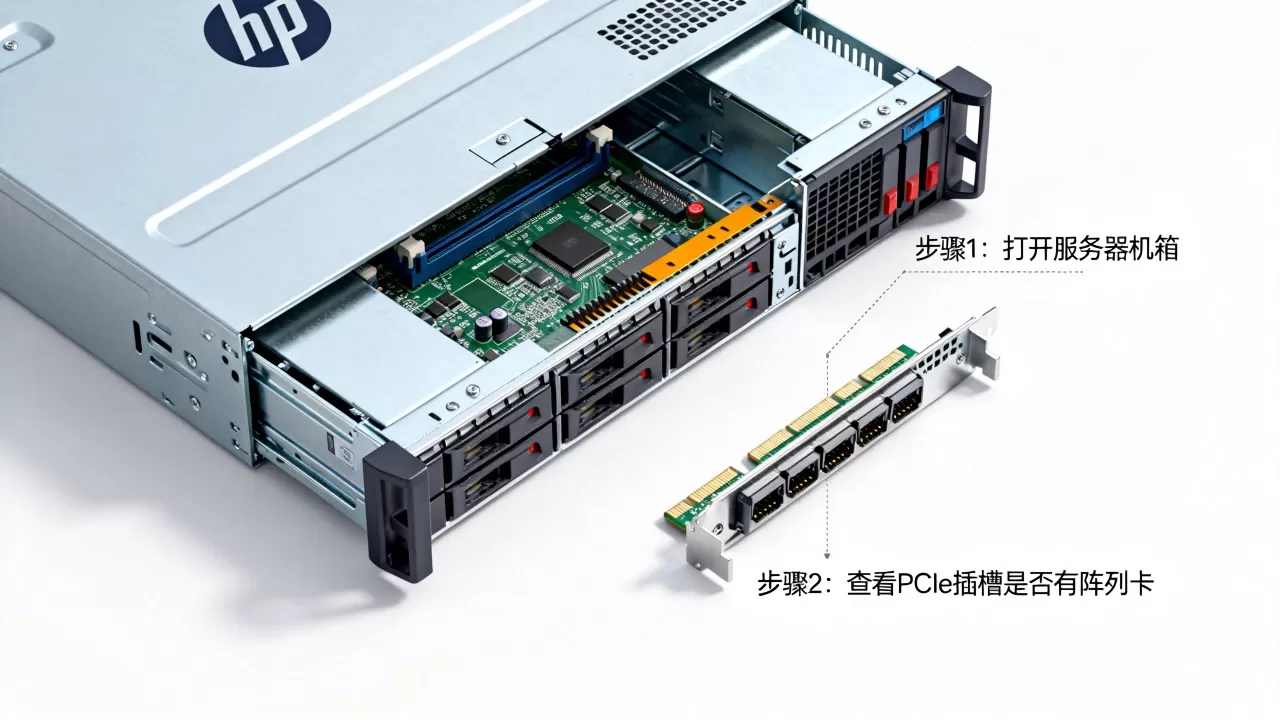

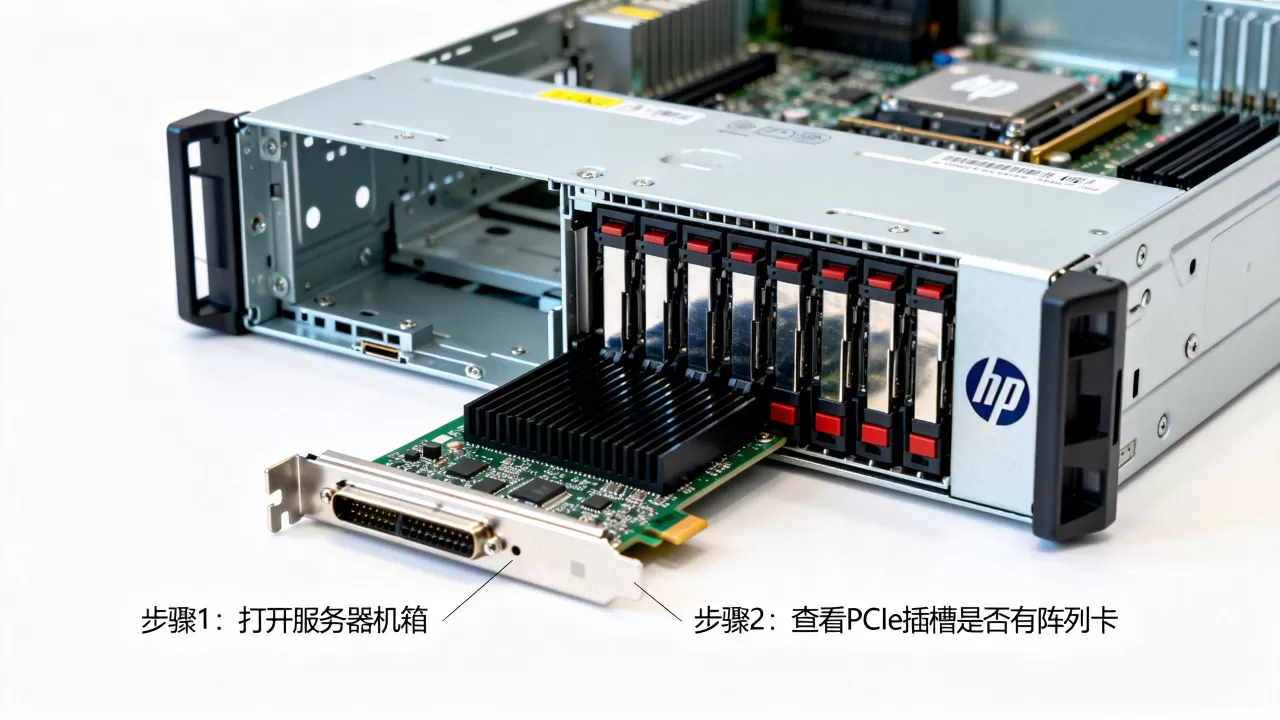

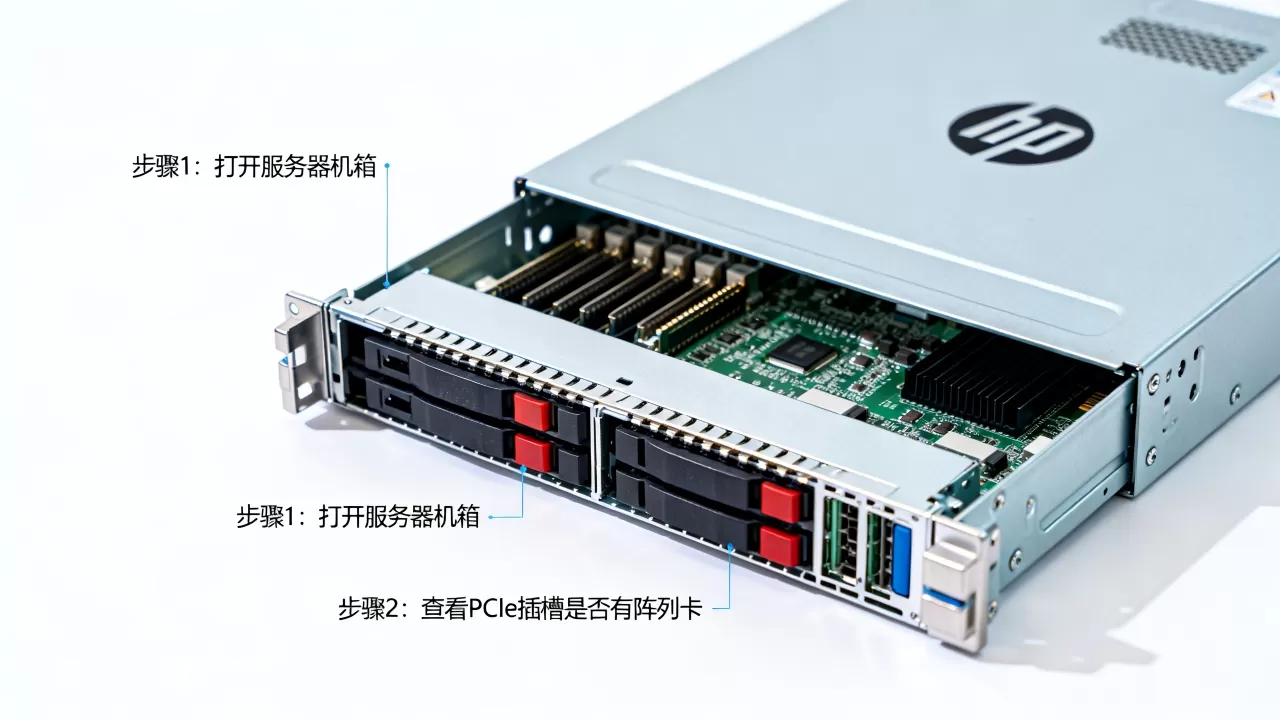

拆开机箱:亲眼看看PCIe插槽上的“住客”

前面说的都是“隔空取物”,最稳妥不误判的方法还是开箱验货,HP服务器的机箱设计通常比较友好,多数塔式服务器打开侧板就能一览无余。

一眼识别阵列卡的“长相”

阵列卡和普通网卡、显卡在外观上有明显区别,找PCIe插槽区域,如果看到一块卡上布满小电容和散热片,甚至有些卡还带一个独立电池模块(缓存后备电源),这基本就是阵列卡,HP的阵列卡长得很有辨识度,PCIe挡板上有两个Mini-SAS接口,用来接硬盘背板。

特征 独立阵列卡 板载SATA
安装位置 插在主板的PCIe x8槽位 集成在主板芯片组内部
缓存芯片 通常有独立缓存和电容 无缓存
接口类型 Mini-SAS / Mini-SAS HD 直接的SATA线缆
故障后影响 硬盘数据整体接管 硬盘直通OS

顺着硬盘背板线缆反推

也可以顺着硬盘背板上的数据线缆去找,如果硬盘背板的线缆是汇聚到一个独立的插卡上,那这个插卡就是阵列卡,如果线缆直接连到了主板边缘的SATA口上,那说明这台机器压根没打算让你做硬RAID,纯粹是当“大号台式机”用,这部分操作路径相对基础,连二手服务器收购商都常用这个方法验货,因为出错率极低。

分清楚板载RAID和独立阵列卡的概念误差

很多朋友在查询相关问题时,脑子里其实想问的是“我这台服务器到底能不能做RAID”,这就要掰扯清楚两个概念:软RAID和硬RAID。

服务器主板的“隐藏”板载RAID

一部分HP入门级服务器(比如ML350 Gen10低配版)的板载SATA控制器支持所谓的

怎么查看hp服务器有没有阵列卡,阵列卡怎么看?

RAID 0/1/10 模式,在BIOS里把SATA模式改成RAID后,系统确实能认出阵列卷,但麻烦在于,这种支持非常基础,CPU占用较高,重建阵列时速度也不理想,所以你查“有没有阵列卡”时,查出来的“结果”是没卡,但主板却提供了RAID功能,这种情况下,严格意义上叫BIOS辅助RAID,属于“假硬卡”。

一眼识破“假卡”的骗局

市面上有一些打着“服务器RAID卡”旗号的转接卡,本质上是把主板SATA接口转接成SAS接口的“直通卡”,这种卡上没有缓存、没有处理器,插上后系统认到的还是SATA控制器,辨别方法很简单:看卡上有没有几十上百颗黑色小电容,有没有独立处理器芯片,如果卡面空空如也,只有几个接口,那它就不是真正的阵列卡,HP的Smart Array P系列卡上面都有明显的HP标志和一个金属散热片,很少认错。

摸清阵列卡的具体型号与驱动适配

如果确认有卡,但不知道具体型号,又不想拆机,可以通过命令把型号摸透,这对于后续装驱动和换电池至关重要。

Windows下查看型号的路径

在Windows下,打开“设备管理器”已经被动,不够具体,更好的做法是下载 HP Smart Storage Administrator(SSA)工具,装上后打开,它会直接列出控制器型号、固件版本、物理磁盘状态和阵列逻辑盘信息,如果你能进入系统,用这个工具几乎能看到所有硬件底层信息,行业内判断一块HP阵列卡的健康状况时,SSA给出的磁盘健康度参数参考价值极高,因为它能读到S.M.A.R.T属性中的盘片重映射扇区数。

Linux下查看固件和电池状态

在Linux下,先执行 lspci -v 找到阵列卡的设备ID,然后再用 ssacli ctrl all show status 查看控制器的状态、缓存模块是否正常和电池是否在充电,HP在Linux下的管理工具叫 ssacli(以前叫hpssacli),看到输出 Smart Array P440ar 和 Cache Module Status: OK 这样的字段,你就可以放心这台设备的数组卡是健康的,这里提一嘴,阵列卡电池和电容老化是常见故障,如果系统日志里持续报“Cache Module Disabled”,别犹豫,要么换卡要么换缓存模块。

确认没阵列卡后的补救思路与避坑指南

排查了一圈,发现自己这台HP服务器和“硬RAID”无缘,这时候也别急着崩溃,视情况而定。

业务连续性要求低:直接单盘系统

如果只是用来跑轻量应用或者测试环境,直接插一块硬盘装系统就行,省电又省心,系统装不上多半是因为引导模式UEFI和Legacy的设置问题,跟阵列卡没太大关系,这里有个常见误区:很多人觉得装系统蓝屏或找不到硬盘就是阵列坏了,其实多数情况下是没装对驱动。

怎么查看hp服务器有没有阵列卡,阵列卡怎么看?

有没有阵列卡,装系统的启动盘里就得放对应的驱动,这一点要记住了。

数据冗余要求高:淘宝淘一张拆机卡

二手市场里HP的P420、P440卡价格相对平稳,性价比不错,安装时注意接口是不是PCIe x8,要提前看一下机箱内部空间是否足够,特别是带缓存电池的卡,电池要固定在硬盘笼附近,线缆也要重新走一遍,装卡之后要用SSA工具初始化配置,此时系统里才会识别出真正意义上的“阵列”。

机架式服务器和塔式服务器的观测差异

如果你用的是HP DL系列(机架式),拆开前面盖板后能看到硬盘托架,顺着托架后面摸到背板,背板上如果有一个明显的 SAS接口数据线 汇聚连接到一个插卡,那这个插卡通常就是掀起盖板后直接横插在主板上的,而ML系列(塔式)更直观,打开侧板后看PCIe插槽区域就行,机架式服务器装阵列卡后通常需要引导风扇模式调整,否则温度过高容易报警,这会误导你“以为卡坏了”。

Q&A:关于阵列卡识别的最后补充

问:我买的HP服务器是二手的,开机显示没有RAID配置,是不是阵列卡被拆走了?

确实极大概率是被拆走了,二手服务器市场上,阵列卡、内存、CPU是最容易“消失”的部件,因为这几样东西单独卖利润可观,你可以通过观察PCIe插槽的挡板是否有拆卸痕迹,以及硬盘背板的线缆是否悬空来判断,如果背板线缆完好的插头没有对应的卡去承接,那基本可以断定这台设备原本是带有阵列卡的。

问:用鲁大师或者CPU-Z能看出来服务器有没有阵列卡吗?

看不出来,消费级检测工具是为个人电脑设计的,它们的存储控制器检测逻辑不包含服务器RAID卡的数据库,更靠谱的做法是安装HP官方的SSA工具或直接在命令窗口里敲 lspci | grep -i raid,第三方通用工具不仅识别不出型号,有时候还会把阵列卡误报成“未知的SCSI控制器”。

问:阵列卡电池没电了,会导致硬盘数据丢失吗?

不会直接丢失,阵列卡电池主要服务于写缓存功能,在突然断电时用来把缓存里的数据回写入硬盘,电池失效后,控制器的逻辑会变为“写透模式”(Write Through),也就是数据直接写入硬盘,系统性能会下降,但数据安全性还是可靠的,如果检测到电池故障,建议尽快更换同型号的缓存模块,否则在写入压力大的场景下掉盘风险会有所增加,这一点是业内专家反复提醒过的。

首发原创文章,作者:王坚‌,如若转载,请注明出处:https://idctop.com/article/700210.html
