区域影像中心为何需要存储横向扩展，如何选择横向扩展存储？

区域影像中心的存储横向扩展能力，决定了它能否在多院区数据暴涨、阅片请求集中时依然随叫随到，最直接的体现就是“加节点就能扩容，业务不中断，性能跟着涨”。

这里说的区域影像中心，不是单个科室的PACS，而是覆盖多家医院、多个分院区的集中存储底座，近三五年，CT、MR的原始数据量越来越大，一次增强检查几百MB甚至上GB是常态，再加上乳腺钼靶、断层扫描这类高精度序列，存储容量年增速多数医院都超过40%，更棘手的是，突发公共卫生事件或体检季高峰时，数据写入会瞬间翻倍，如果存储架构只有“向上扩展”这一条路，也就是换更大的控制器、加更大的盘笼，那总会在某个节点触到天花板，而且更换过程往往伴随系统停机,阅片和报告流程直接卡住。

加载中

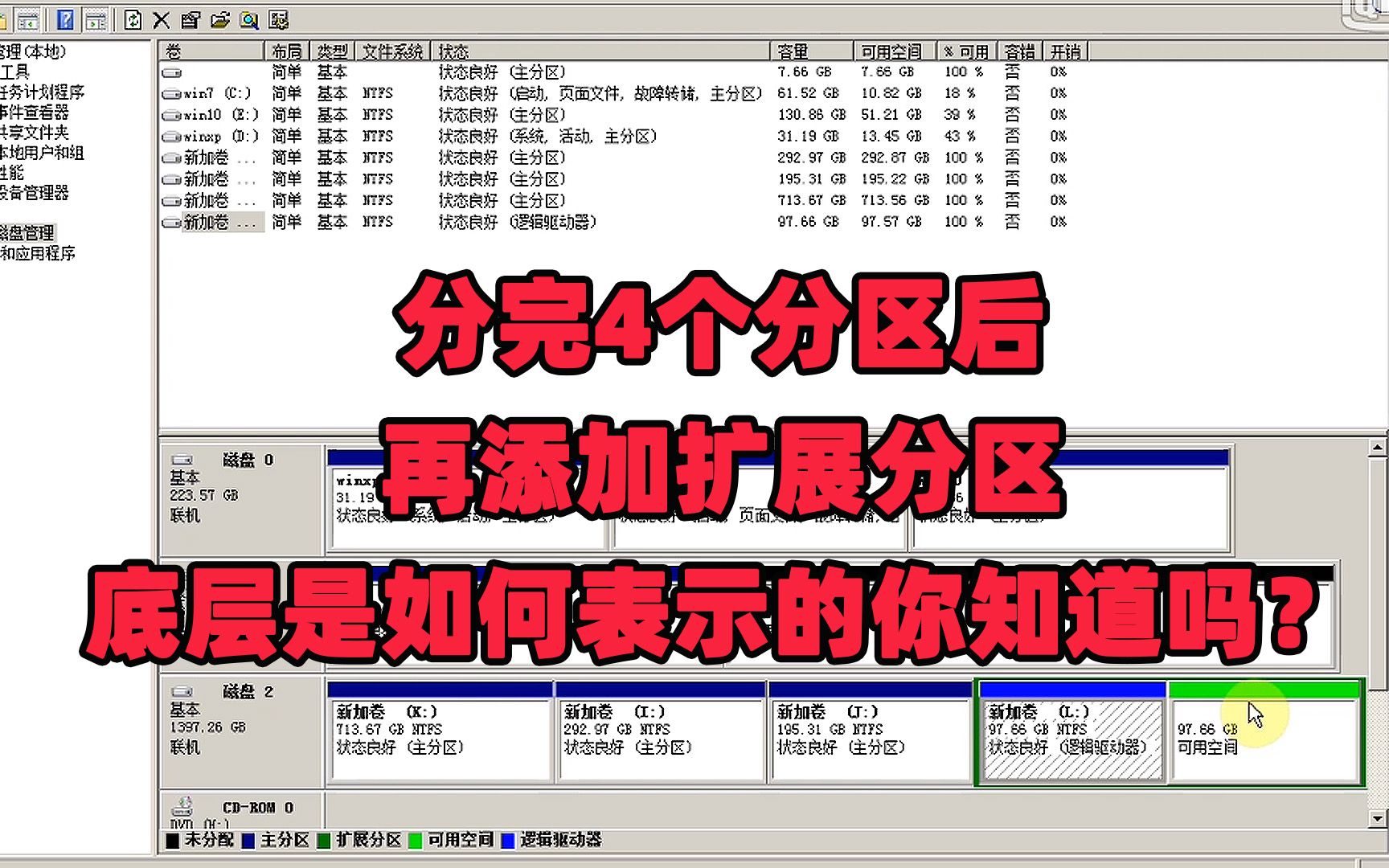

硬盘分完4个分区后，再添加扩展分区，底层是如何表示的呢？

数据恢复的维克

337429-

原视频地址

区域影像中心存储扩容方案，为什么横向扩展是首选项

行业内卷了这么多年，存储界对扩展路径的共识已经很清晰：纵向扩展是“换车”，横向扩展是“加卡车厢”，纵向扩展的特点是单台存储设备能力很强，但上限明显，通常受限于控制器的CPU主频、缓存容量和硬盘框的级联深度，一台中高端存储最多挂十几个扩展柜，总容量到几个PB就已经很勉强，再往上要换更大型号的设备,数据迁移耗时耗力。

横向扩展则完全换了个思路，它把几十个存储节点组成一个集群，每个节点自带CPU、内存和硬盘，扩容的时候，往机架上再加一两台节点，集群空间和性能同步增长，不需要迁移数据，也不用中断业务，区域影像中心最怕的就是迁移期间的“空窗期”，因为放射科随时可能调用老片做对比，手术室也可能正在读术中影像,横向扩展把这个问题直接消解掉了。

区域影像中心的另一个特点是“用户”不固定，接入的基层医院少则五六家，多则三四十家，每家每天产生的数据量不一样，历史数据累积速度也不一样，传统存储在规划上必须“按峰值买”，以免高峰时被业务打穿，这很容易造成预算浪费，横向扩展则允许“按需买”，先用一个小集群跑起来，业务量上来以后，节点一个个加，预算分摊到每一年的信息化投入里,压力会小很多。

判断现有系统是否需要横向扩展的三个信号

多数区域影像中心不会在系统崩溃时才想到扩容，而是在性能劣化时犹豫“再优化一下旧系统”，这里有三个明显信号,出现任何一个都说明扩容不能再拖了。

• 磁盘利用率逼近85%，存储进入高水位预警阶段，垃圾回收和归档案卷都需要临时空间，紧张的空间会让写入性能明显下降，阅片加载出现“转圈圈”。
• 高峰时段响应时间超过1.5秒，普通单帧图像调阅在PACS系统里的合理响应时间应该是秒级以内，当放射科医生反复反馈“片调得慢”,说明存储节点的IO处理能力不够了。
• 扩容窗口无法安排，因为系统全年无休，任何停机维护都要提前找临床科室协商时间窗口，横向扩展模式下的最小扩容单元就是单节点，在线加节点是常态操作,不必安排停机。

需要特别提醒的是，很多技术人员会把“存储利用率高”归结为“该买新存储了”，这其实是混淆了容量问题和架构问题。

如果只是容量不足，纵向扩展还能扛；如果是性能不足和容量不足同时发生，那横向扩展才是正解，区域影像中心的数据特性是“一次写入，多次读取”，读取时段高度集中在工作日上午，如果存储架构在写入时出现瓶颈,就会拖累整个系统的预览和出片环节。

影像数据存储横向扩展对比：分布式存储和传统存储的关键差异

做技术选型时，最常听到的对比有两种：一种是传统的集中式全闪存储或混闪存储，另一种是基于通用服务器的分布式存储（Scale-Out NAS），这里不像厂商宣传册那样分个高下,而是列出它们在区域影像中心场景里的真实表现差异。

区域影像中心的数据流转主要有三个方向：一个方向是各院区产生的原始影像数据实时写入中心存储，第二个方向是医生阅片时从中心存储调阅历史影像，第三个方向是中心把数据压缩迁移到蓝光或磁带做长期归档，在这三个方向里，前两个对存储性能要求最敏感,第三个关心的是成本。

业内专家指出，分布式存储对区域影像中心的价值主要体现在两方面：第一是性能可以跟着业务量走，接入的医院多了，节点就加，不会出现单控制器性能瓶颈；第二是故障域变窄，传统存储的控制器故障可能导致整套设备无响应，而分布式存储单节点故障不影响整体,数据自动在其他节点重建。

横向扩展方案里的数据冗余策略怎么选

这里有一个很多人没注意的坑：节点越多，集群的自我修复能力越强，但前提是冗余策略得当，区域影像中心普遍采用两副本或三副本策略,部分也采用纠删码策略节省空间。

• 两副本：空间利用率50%，容错性一般，适合业务量较小的区县级影像中心，数据源和备份各存一份,坏一个节点不影响使用。
• 三副本：空间利用率33%左右，容错性好，宕机两个节点数据依然可用,适合市级以上的大型区域影像中心。
• 纠删码：空间利用率可达70%以上，但重建时间长，节点数量太少的时候不建议用,至少要有6到8个节点起步。

多数情况下，新建的区域影像中心预算有限，可以先用两副本跑两年，等集群节点数增加以后，在线切换为纠删码模式，不过做这步之前，先确认存储软件支持在线策略修改，有些产品会要求重建整个数据池,那就得不偿失了。

医院存储扩容费用和规划，分步走的实操经验

关于建设成本，这是决策者最关心的一个环节，医院存储扩容费用不是一个固定的市场报价，它取决于你选择的存储类型，节点数，以及数据冗余策略，这里给一个大致的参考逻辑,而不是具体报价：

• 传统存储扩容，单价通常更高，因为专用硬件有溢价，扩容还要购买原厂硬盘框和接口许可，但单次采购流程简单,不需要调整整体架构。
• 分布式存储，初期需要购买至少3台服务器节点加分布式存储软件授权，单项成本看似不高，但加上交换机、机柜和软件授权,首年投入会高于传统存储的扩容。
• 后期成本，分布式存储的优势在于每一笔扩容费用都花在新增的节点上，旧设备不浪费，传统存储扩容到后期，要换控制器、加内存、换硬盘，部分费用花在了给旧系统“续命”上,停摆风险还在。

实操路径建议分三步走：

第一步，评估当前峰值带宽和容量增速，拿一个月的数据增长率，乘以12得到年增速，再乘以3得到三年后的预期容量，中心现有100TB数据，年增速40%，三年后约为270TB，按两副本算,需要至少540TB的可用方案。

第二步，选择节点配置和数量，单节点建议使用24到48TB左右的裸容量，配置10G或25G网卡，至少两块SSD做系统盘和缓存盘，单节点容量不宜过大，因为分布式存储的数据重构时间跟节点容量成正比，一个节点坏了，剩余节点要把这个节点上的数据全部重建，节点容量越大,重建期间系统越吃力。

第三步，规划网络拓扑，横向扩展存储对网络要求较高，所有节点都通过万兆或25Gb网卡接到核心交换机上，同时建议单独划一个存储网段，跟PACS应用流量隔离,避免影像调阅流量和存储内部流量相互打架。

考虑到区域影像中心往往包含多家不同级别的医院，网络延迟差距较大，存储的写入性能还涉及网络协议调优，常见做法是在存储侧分设应用访问和业务写入两条链路，用InfiniBand或RoCE网卡承载存储节点间通信，普通千兆或万兆口承担前端访问，很多厂商的分布式存储已经支持这种混合组网方式,采购时直接对接前端业务服务器即可。

横向扩容的避坑指南：三个真实踩过的坑

这里总结几个同行在项目交付时经常遇到的实际问题,提前避开能省下不少返工时间。

• 不看软件兼容列表，存储扩容的最常见翻车现场是：新买了一批硬盘，结果原厂说存储软件版本不支持这个容量的盘，所以在签署合同前，一定要确认现有存储软件版本支持新硬件,否则就要付升级费。
• 忽略容量规划缓存区，横向扩展存储的空间分配看起来很自由，但建议每种冗余级别下预留至少10%空余空间，作为系统重建和碎片整理的缓冲，如果一次性把集群空间吃满，后续加节点时数据平衡会变慢,应用体验受损。



• 将不同性能层混在同一节点，有些方案是每个节点都混合放SSD和HDD，这没事，但如果为了省钱，用不同转速的HDD混插在同一节点，故障率和重建时间都会明显增加，尽量保持每个节点内部配置一致,不同代的节点可以后续升级更换。

区域影像中心存储选型时，还需要关注哪些隐藏成本

除了硬件采购费用，区域影像中心因为涉及多机构数据共享，还要特别注意软件授权模式，很多分布式存储产品的授权是按容量计费，初看单价不高，但数据量增长后，续费和扩展授权费用会是一笔长期的固定开销，建议在采购谈判时明确一点：授权是否包含后续若干年的容量更新，很多厂商的“存储全包”模式是硬件软件打包，续保时一并续费,预算弹性比较清晰。

运维方面，区域影像中心通常只有一名专职或兼职的IT人员，存储集群的日常巡检和调参能力有限，选择产品时，可以优先考察给予运维的便利性，比如是否提供统一监控面板、是否支持故障自动告警、是否提供一键式节点上线功能，过去几年，一些头部厂商已经把存储运维做成了可视化的“驾驶舱”界面，很多操作只需要在Web页面上点击完成，不必再登命令行，这种能力对基层医疗机构用户来说，反而可能比硬件规格更重要，因为“能用得起来”的系统才有人持续维护。

数据增长没有固定公式，扩容的未来趋势也会从“买硬件”转向“按使用付费”的存储服务模式，有不少云服务商已经推出了区域影像云平台，存储随业务量弹性扩展，费用也更精细到每GB每月，但多数区域影像中心短期内还是有本地化数据合规要求，自建存储仍然是主流选择，无论走哪条路，架构里预留明确横向扩展接口，都会让未来的选择面更宽，如果你正在做方案选型，记住一句话：横向扩展不是万能的，但没有横向扩展能力的区域影像存储，明年大概率又要面临新一轮搬迁之苦。

Q&A：区域影像中心的存储扩容常见问题

现有PACS服务器能直接接分布式存储吗

可以，但要看接口协议，分布式存储多数支持NFS/CIFS挂载方式，PACS系统以文件方式读写影像数据，通常可以直接切换存储后端，如果原系统使用的是SAN的块协议，则需要调整PACS的接入方式,建议先在测试环境验证小范围调阅性能。

医院存储扩容费用大概怎么核算

核算逻辑很简单：节点数量乘以单节点价格，再加软件授权费，以百TB级别的横向扩展存储为例，通常需要四到八个节点，整体投入比同级别传统存储略低或持平，差异主要在后续扩容费用和运维成本方面，建议按三年总拥有成本来对比,不只对比首年采购价。

横向扩展存储上线后，数据迁移需要注意什么

新存储上线后，旧设备的数据迁移建议分批进行，先迁移最近三个月的热数据，让医生在阅片量最大的时段感受性能变化，再逐步迁移历史归档数据，迁移过程中不要关闭旧存储上的归档任务，待全部迁移完成并验证影像菜单完整后,再去激活新系统的数据回收策略。
